このガイドでは、オーディオアウト/ラインアウトを使用して産業用SIPインターホンの外部アンプオーディオ出力を制御し、配線とWeb UI設定を完全に備えたリレートリガーモードを使用する方法について説明します。
産業用デバイスが外部アンプに接続されている場合、アプリケーションシナリオに基づいて、アンプにオーディオを出力するかどうかを制御できます。 通常の通話中はアンプをOFFにし、内蔵スピーカーのみを使用します。放送や緊急アナウンス中はアンプを起動する必要があります。 このドキュメントでは、デバイスのモデルに応じた2つの制御方法について説明します。
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① 対応デバイス1台（例：BHP‑SOS16V）、PoEスイッチ1台（またはDC電源）、アンプ1台、スピーカー1台。アンプをデバイスに、スピーカーをアンプに接続します。デバイスをスイッチに接続します。
② 同じスイッチに接続されたデバッグ用コンピュータ1台。ネットワーク接続を確保します。
BHP‑SOS16Vとコンピュータを同じスイッチに接続します。接続図を図1に示します。

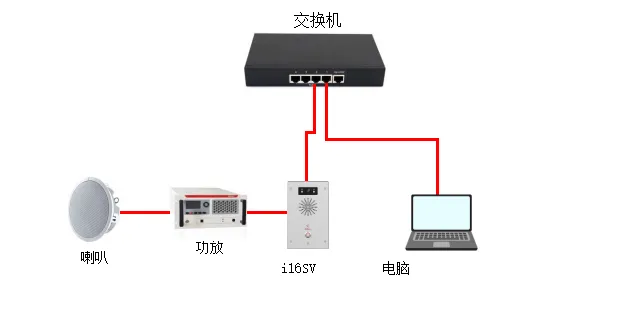

図1 デバイスとコンピュータの接続図
アンプ出力は、Audio Outインターフェースを有効にするか、リレーを使用してアンプの電源を切り替えることで制御できます。両方の方法を以下に説明します。
この方法は以下に適用：BHP‑SOS10シリーズ、BHP‑SOS11シリーズ、BHP‑SOS16シリーズ、BK‑ROIP‑PA2、PA2S、PA3。
注：BK‑ROIP‑PA2/PA2SはHeadsetインターフェースを使用し、PA3はLine Outを使用します。i10/i11シリーズはカスタム2ピンMX1.25配線が必要です。
Web UIで設定：
(1) Web UIにログイン（デフォルトのユーザー名/パスワード：admin）。
(2) インターホン設定 → メディア設定 → メディア設定に移動します。
外部スピーカーを有効にするをハンズフリー＆ライン出力に設定します。
ライン出力トリガーステータスをインターホン着信先に設定します。
パラメータの説明：
ハンズフリー＆ライン出力：ハンズフリーオーディオとライン出力オーディオの両方を有効にします。
ライン出力トリガーステータス：
呼び出し中：呼び出し中にトリガー
発信者（通話中）：発信時にトリガー
SIP着信先（通話中）：SIP着信時にトリガー
マルチキャスト着信先：マルチキャスト受信時にトリガー
インターホン着信先：インターホン着信時にトリガー

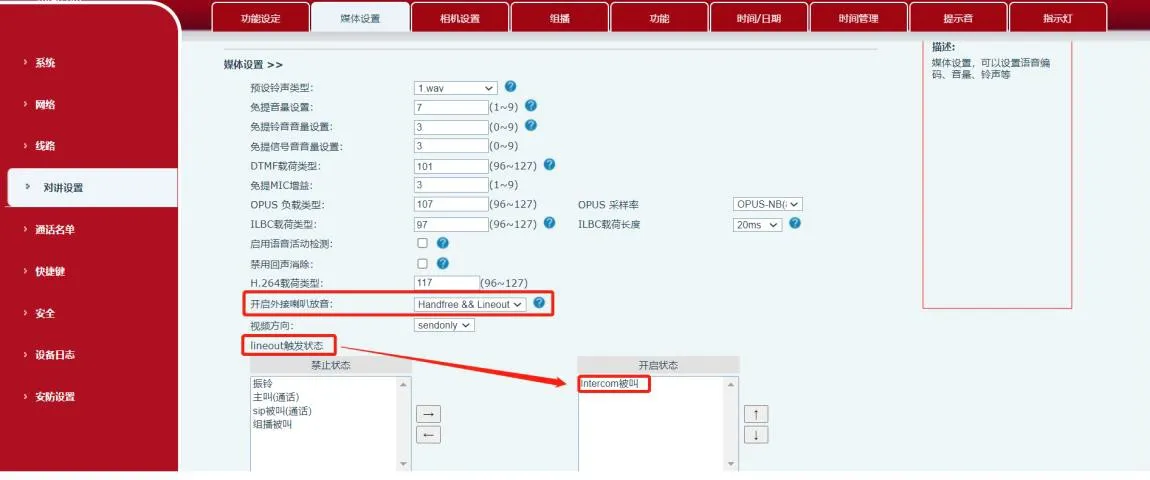

図2 Audio Out制御図
この方法は、BHP‑SOS12を含むリストされたすべてのモデルに適用されます。 (1) 出力ポートの仕様
| モデル | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 出力ポート数 | 2 | 2 | 1 | 1 |
| 定格 | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) アンプの配線（ドライコンタクト例）
① BHP‑SOS16V外部電源モードの場合：JP1のピン2‑3を接続し、ピン1と4は浮かせます。図3に示します。

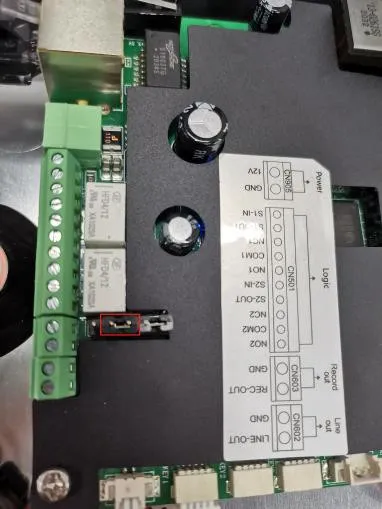

図3 ジャンパ接続図
② 配線：
- 電源プラス → アンププラス
- 電源マイナス → デバイスCOM
- アンプマイナス → デバイスNC

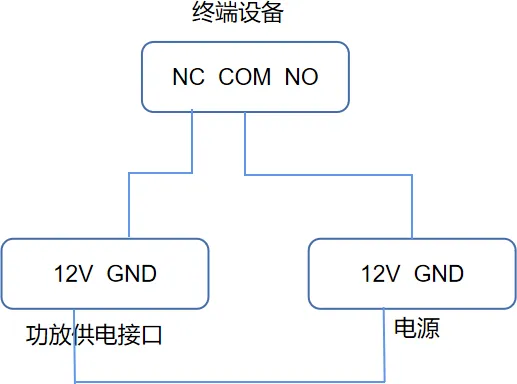

図4 アンプ配線図
③ オーディオ配線：
- アンプ左オーディオ → デバイスAudio Out +
- アンプGND → デバイスGND

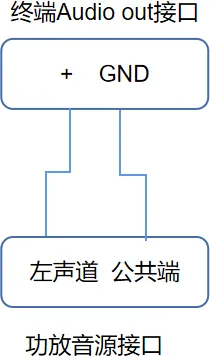

図5 オーディオ入力配線
(3) 出力ポートの設定
① セキュリティ設定 → 出力ポート設定に移動します。
② 出力ポート1（または2）にチェックを入れます。
③ 通話状態でトリガーにチェックを入れ、インターホン着信先を有効にします。

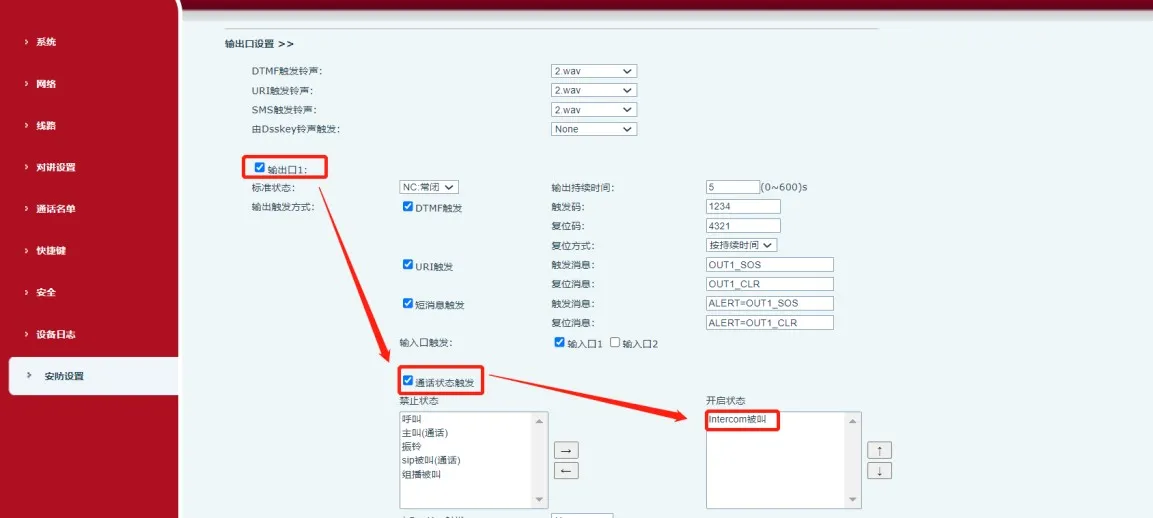

図6 出力ポート設定
デバイスがインターホン着信先イベントを受信すると、COMとNCが閉じ、アンプがオンになります。
