このガイドでは、オーディオアウト/ラインアウトを使用して産業用SIPインターホンの外部アンプオーディオ出力を制御し、配線とWeb UI設定を完全に備えたリレートリガーモードを使用する方法について説明します。
産業用機器を外部アンプに接続した場合、使用シナリオに応じてアンプへの音声出力を制御できます。 通常の通話時はアンプをOFFにして内蔵スピーカーのみを使用し、放送または緊急アナウンス時はアンプを起動する必要があります。 本ドキュメントでは、機器のモデルに応じた2つの制御方法を説明します。
BHP‑SOS10、BHP‑SOS10V、BHP‑SOS10D、BHP‑SOS11V、BHP‑SOS11V2、BHP‑SOS16、BHP‑SOS16V、BK‑ROIP‑PA2、BK‑ROIP‑PA2S、BK‑ROIP‑PA3、BHP‑SOS12。
① 対応機器1台（例：BHP‑SOS16V）、PoEスイッチ（またはDC電源）、アンプ1台、スピーカー1個。アンプを機器に、スピーカーをアンプに、機器をスイッチに接続してください。
② デバッグ用PC1台を同じスイッチに接続し、ネットワークが疎通することを確認してください。
BHP‑SOS16VとPCを同じスイッチに接続します。接続図を図1に示します。

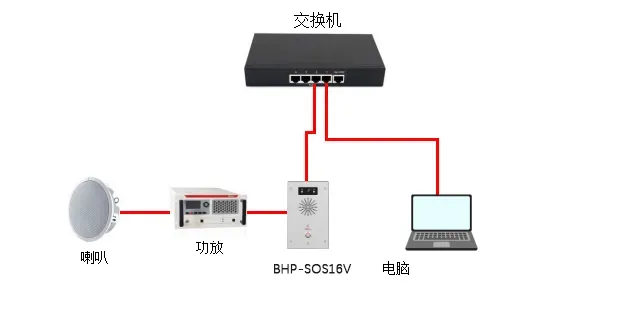

図1 機器とPCの接続図
アンプ出力は、音声出力インターフェースの有効化、またはリレーによるアンプ電源の切り替えで制御できます。両方の方法を以下に説明します。
対応モデル：BHP‑SOS10シリーズ、BHP‑SOS11シリーズ、BHP‑SOS16シリーズ、BK‑ROIP‑PA2、PA2S、PA3。
注意：BK‑ROIP‑PA2/PA2Sはヘッドセットインターフェース、PA3はライン出力を使用します。i10/i11シリーズはカスタム2ピンMX1.25配線が必要です。
Web UIによる設定：
(1) Web UIにログインします（初期ユーザー名/パスワード：admin）。
(2) インターカム設定 → メディア設定 → メディア設定に移動します。
外部スピーカーを有効にするをハンズフリー&&ライン出力に設定します。
ライン出力トリガー状態をインターカム被呼に設定します。
パラメーターの説明：
ハンズフリー&&ライン出力：ハンズフリーとライン出力の音声を両方有効にします。
ライン出力トリガー状態：
呼び出し音：呼び出し音鳴動時にトリガー
発呼（通話中）：発信時にトリガー
SIP被呼（通話中）：SIP着信時にトリガー
マルチキャスト被呼：マルチキャスト受信時にトリガー
インターカム被呼：インターカム着信時にトリガー

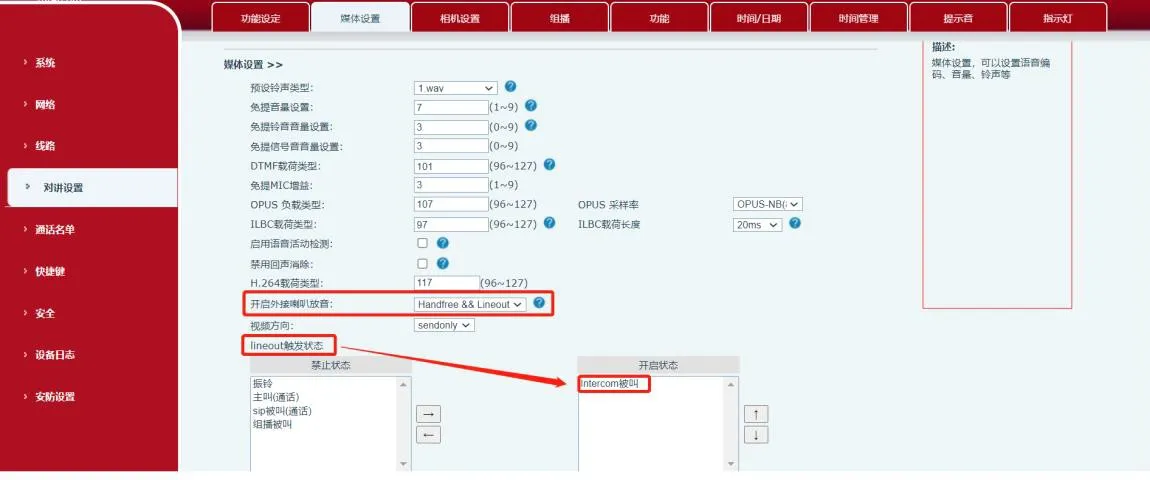

図2 音声出力制御図
BHP‑SOS12を含む記載のすべてのモデルに対応します。 (1) 出力ポート仕様
| モデル | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 出力ポート | 2 | 2 | 1 | 1 |
| 定格 |
DC 30V/1A AC 30V/1A |
DC 30V/2A AC 125V/0.5A |
DC 30V/1A AC 125V/0.5A |
DC 30V/1A AC 125V/0.5A |
(2) アンプ配線（ドライコンタクト例）
① BHP‑SOS16V外部電源モード：JP1ピン2‑3を接続し、ピン1、4はオープンにします。図3を参照してください。

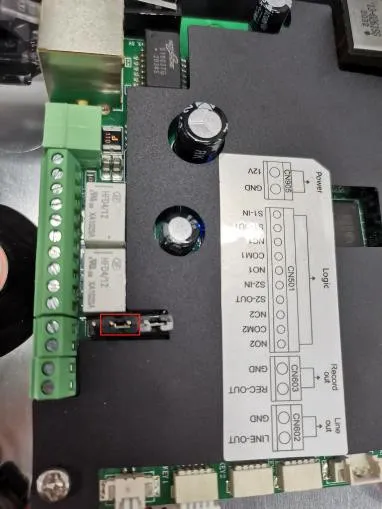

図3 ジャンパー接続図
② 電源配線：
- 電源プラス → アンププラス
- 電源マイナス → 機器COM
- アンプマイナス → 機器NC

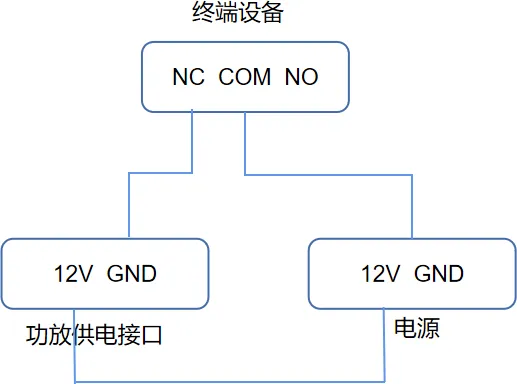

図4 アンプ配線図
③ 音声配線：
- アンプ左音声 → 機器音声出力+
- アンプGND → 機器GND

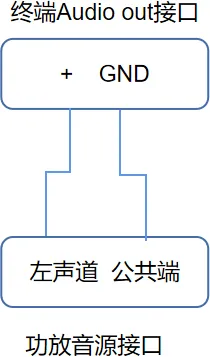

図5 音声入力配線
(3) 出力ポート設定
① セキュリティ設定 → 出力ポート設定に移動します。
② 出力ポート1（または2）にチェックを入れます。
③ 通話状態によるトリガーにチェックを入れ、インターカム被呼を有効にします。

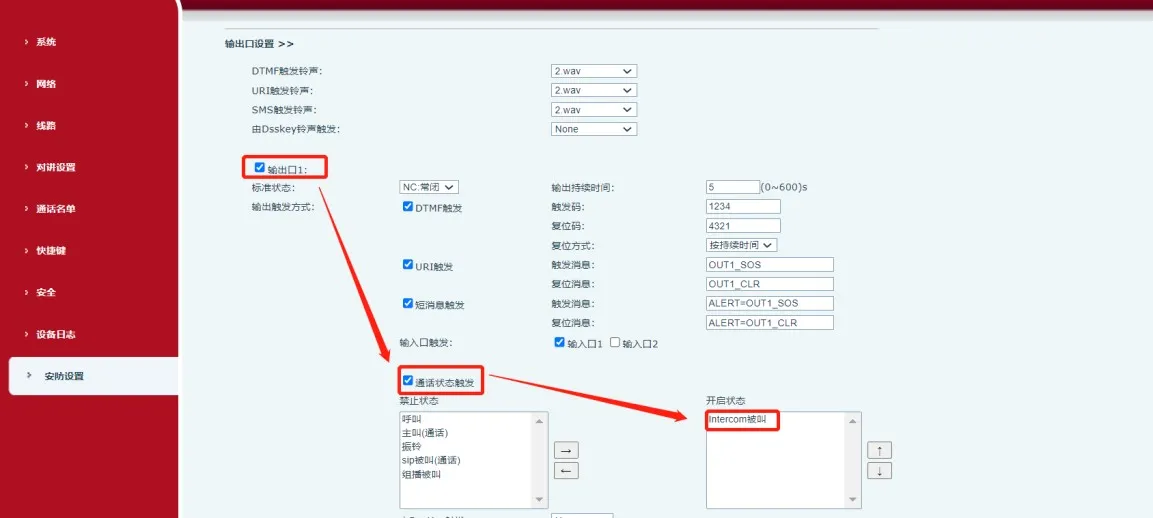

図6 出力ポート設定
機器がインターカム被呼イベントを受信すると、COMとNCが導通し、アンプが起動します。
