本ガイドでは、入退室管理機器を電気錠に接続する方法を説明します。Fail-safeとFail-secureの違い、内部給電と外部給電、JP1ジャンパー設定、電流条件、接続時の注意事項、配線図を含みます。
本書では、入退室管理機器を電気錠に接続する方法を説明します。電気錠の起動電流が 12V/500mA 未満の場合、入退室管理機器から電源を供給できます。これは内部給電モードです。電気錠の起動電流が 12V/500mA を超える場合、入退室管理機器は短絡出力制御としてのみ動作し、電源は電気錠自身または外部電源から供給する必要があります。これは外部給電モードです。この2つのモードはジャンパー JP1 によって制御されます。具体的な接続方法は、本書で紹介する手順を参照して操作できます。
入退室管理シリーズ
本書は、入退室管理機器で電気錠接続機能を使用するすべてのユーザーを対象としています。
Fail-safe：停電時に開錠し、通電時に施錠するタイプの電気錠
Fail-secure：停電時に施錠し、通電時に開錠するタイプの電気錠
Fail-safe錠：電源が遮断されたり故障が発生したりした場合、fail-safeタイプの電気錠は自動的に開錠し、人が危険な空間から退避できるようにします。これが“安全”と呼ばれる理由です。人に対して安全であり、空間に対して安全という意味ではありません。
Fail-safe錠は通常、オフィスの入口やロビーの入口など、出入口で主に使用されます。
Fail-secure錠：停電時、Fail-secure錠は施錠状態を維持します。
Fail-secure錠は、金庫室やIT室など、財産保護の要求が高い入退室管理シーンで使用されます。また、防火扉や階段扉にも使用できます。火災が発生した場合、これらの扉は閉じたままとなり、一部空間を密閉して火災の拡大を防ぎます。
Beckeの入退室管理およびビデオ機器は、内部給電と外部給電の2つの給電モードに対応しています。デフォルトでは外部給電モードです。
内部給電モード：電子錠の起動電流が 12V / 500mA 未満の場合、内部給電モードを使用でき、電気錠インターフェースは 12V DC 出力になります。
外部給電モード：電子錠の起動電流が 12V / 500mA を超える場合、外部駆動モードを使用する必要があり、電気錠インターフェースは短絡出力制御になります。
注意：
1) ここでの 500mA には起動時の瞬間電流が含まれます。一般的に、起動時の瞬間電流は通常動作電流より大きくなります。500mA を超える電気錠を接続すると、開錠を試みた際に過電流保護により機器が再起動する場合があります。
2) 内部給電モードでは、電気錠を外部電源に接続してはいけません。誤接続すると出力リレーが焼損する可能性があります。
接続前に以下を確認してください:
1) 電気錠のタイプが fail-safe または fail-secure であることを確認する
2) 電気錠の仕様を確認し、起動電流が 12V / 500mA 未満かどうかを確認する；
3) 接続を開始する
Step1. 電気錠の仕様を確認し、動作電圧が 12V、最大電流が 500mA であることを確認します。
Step2. 電気錠のタイプが fail-secure または fail-safe であることを確認します。どちらでもない場合、内部給電モードは使用できません。
Step3. JP1ジャンパーモジュールが接続されていることを確認し、pin1 と pin2、pin3 と pin4 を接続します。
Step4. 錠のタイプに応じて、電気錠を入退室管理機器の COM-NC または COM-NO インターフェースに接続します。
内部給電モードの利点：
設置場所は通常、インターフェースが限られるドア付近です。内部給電モードでは外部電源が不要なため、設置がより簡単で、コストも低くなります。
注意：i33V / i32V は短絡出力ポート1でのみ内部給電モードをサポートします。

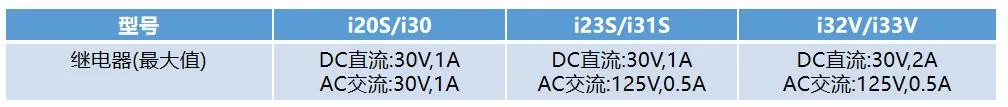

Step1. 電気錠の仕様を確認し、最大電圧と最大電流が入退室管理機器のリレー仕様に適合していることを確認します。
Step2. JP1の接続を確認し、pin2 と pin3 を接続し、pin1 と pin4 は空けておきます。
Step3. 無電圧モードを使用する場合、NC-COM / NO-COM は錠と外部電源の間の ON / OFF スイッチとして機能します。
1) 外部電源のプラス端子を電子錠のプラス端子に接続します；
2) 外部電源のマイナス端子を入退室管理機器の COM ポートに接続します
3) 錠のタイプに応じて、電子錠のマイナス端子を入退室管理機器の NC または NO ポートに接続します。
