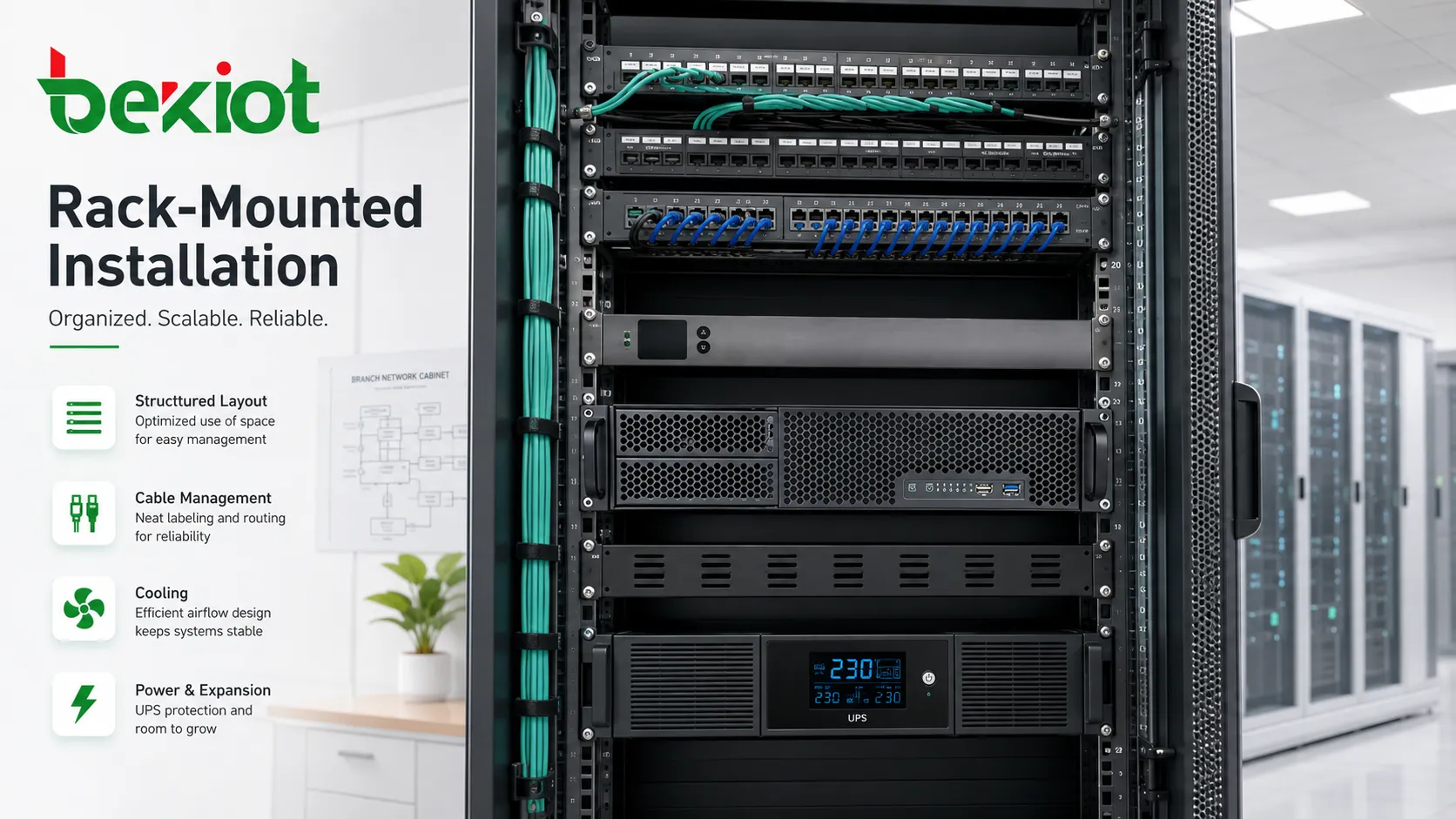

ラックマウント設置とは、サーバーラック、ネットワークキャビネット、通信キャビネット、制御盤、音響・映像ラック、産業用筐体の中に機器を収める標準化された設備配置方式です。機器は通常、標準のラックユニット寸法に合わせて固定され、複数の装置を縦方向に整然と並べることができます。
多数の電子システムを一つの管理しやすい場所で設置し、給電し、冷却し、配線し、監視し、保守する必要がある環境で広く使われます。データセンター、企業のIT機械室、通信局舎、放送設備、セキュリティ制御室、産業オートメーション、スマートビル、交通インフラ、研究室、公共施設などで一般的です。
標準キャビネットでの導入が広がった理由
システムが複雑になるほど、機器を棚や机、壁面にばらばらに置く運用は管理上の問題を生みます。ケーブルの追跡が難しくなり、空気の流れが乱れ、機器交換が面倒になり、保守作業のリスクも高まります。ラック構造は、予測しやすい物理レイアウトを提供することで、こうした問題を解決します。
標準化されたラック導入は、スペース、電源、冷却、ケーブル経路、接地、ラベル表示、将来の拡張を計画するうえでも役立ちます。各装置を個別の物として扱うのではなく、ラック全体を管理対象のインフラ単位として扱えるようになります。
複数拠点を運用する組織にとって、この再現性は大きな価値があります。支店のネットワークキャビネット、データ室、監視ラック、通信ラックで似たレイアウトを採用でき、場所が変わっても設置とサポートを標準化しやすくなります。
さまざまな分野に共通する価値
省スペース性
ラックは機器室の空間を縦方向に活用します。装置を机や棚に広げるのではなく、限られた床面積の中に積み上げて配置できます。サーバールーム、通信室、制御室、移動式シェルター、放送室、技術キャビネットなど、床面積が限られる場所で重要です。
ラックユニットは容量計画も容易にします。残りのユニット数、将来機器のために確保する空間、安定性のために重い機器を下部に置くべきかを判断しやすくなります。
保守アクセス性
適切に取り付けられた機器は、識別、取り外し、交換、点検がしやすくなります。前面・背面アクセス、スライドレール、ケーブルラベル、ラック棚、パッチパネルは、関連しないシステムに影響を与えずに保守する助けになります。
停止時間のコストが大きい環境では、この点が重要です。機器を素早く見つけて交換できれば、トラブル対応時間を短縮できます。
熱管理
ラックレイアウトは計画的な気流を支えます。多くの機器は前面から吸気し背面へ排気する設計ですが、横方向や下から上への気流を必要とする機器もあります。キャビネット設計、ブランクパネル、ファントレイ、パンチング扉、ホットアイルとコールドアイルの設計は、機器温度に影響します。
熱設計が不十分だと、機器寿命の短縮、予期しない停止、ファン騒音の増加につながります。したがってラック設置では、物理的に入るかどうかだけでなく、発熱量と空気の通り道を確認する必要があります。
ケーブル整理
構造化されたケーブル経路は、もっとも分かりやすい利点の一つです。パッチパネル、ケーブルマネージャー、光ファイバートレイ、横・縦方向の整理具、面ファスナー、ラベルシステムにより、配線の絡まりを防げます。
良いケーブル管理は、障害調査、気流、文書化、長期信頼性を改善します。保守中の誤抜線も減らせます。
データセンターとクラウドインフラ
データセンターは最も分かりやすい適用分野です。サーバー、ストレージアレイ、トップオブラックスイッチ、ファイアウォール、ロードバランサー、バックアップ装置、PDU、KVM機器、監視センサーは、標準ラックに導入されることが一般的です。
この環境では、ラックはデータセンター全体のアーキテクチャの一部です。電力密度、冷却能力、床荷重、気流方向、冗長化、ケーブルトレイ、接地、監視を総合的に調整する必要があります。
クラウド事業者、企業データセンター、コロケーション施設、個別サーバールームは、拡張性を確保するためにラックマウントシステムを使います。計算、ストレージ、ネットワークの能力を、予測しやすい物理形式で追加できます。
企業ネットワーク室

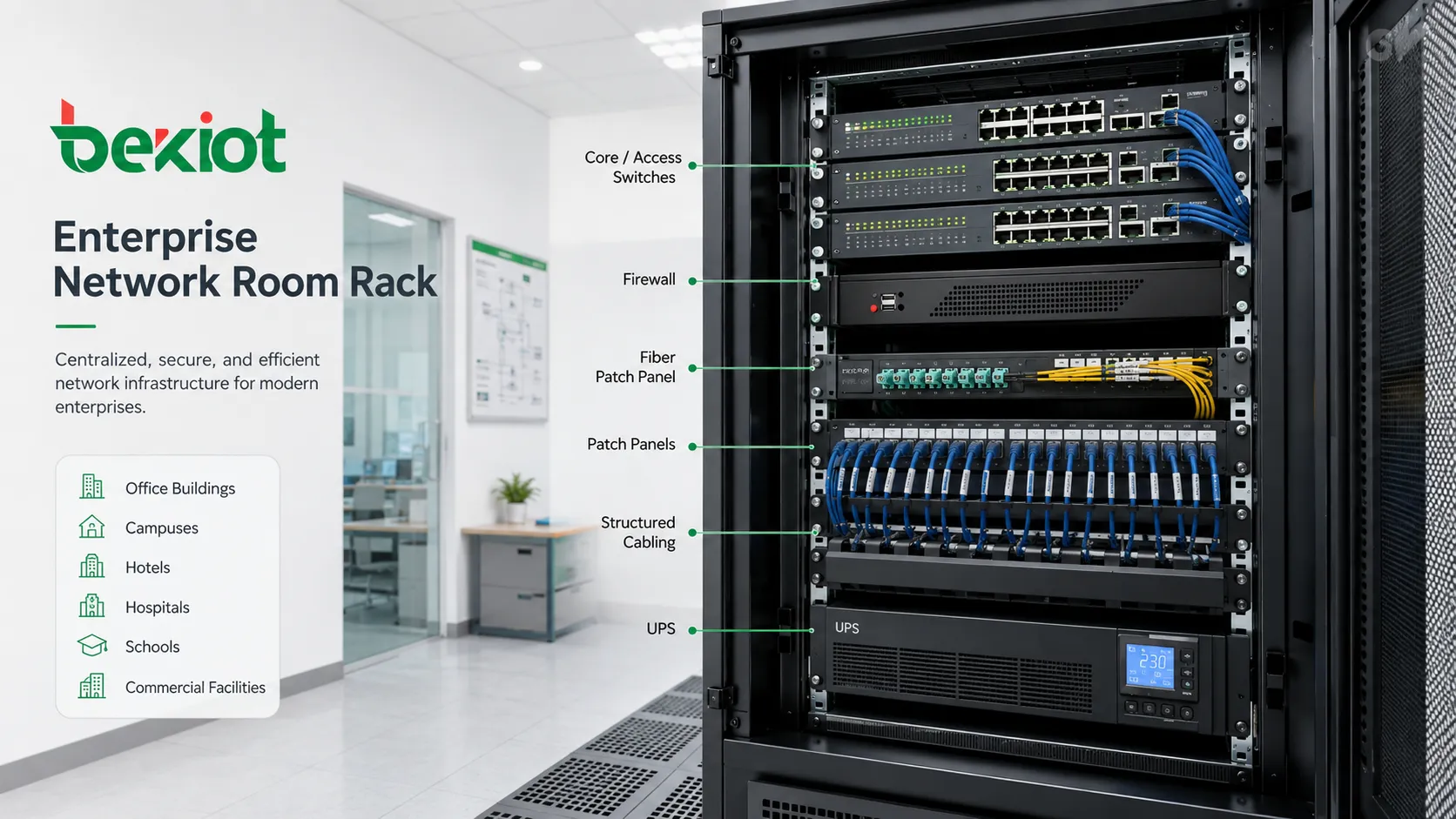

オフィスビル、キャンパス、ホテル、病院、学校、商業施設では、スイッチ、ルーター、ファイアウォール、無線コントローラー、パッチパネル、光配線盤、UPS、構造化配線を収容するためにラックキャビネットを使うことがよくあります。
よく設計されたネットワーク室のラックは、ワークステーション、アクセスポイント、IPカメラ、電話、プリンター、入退室管理パネル、建物設備を接続します。ラベルが不十分だったり過密だったりすると、単純なポート変更でも難しくなります。
企業ITチームにとって、ラックレイアウトは論理ネットワーク設計と一致しているべきです。コアスイッチ、アクセススイッチ、パッチパネル、アップリンク、管理ポート、電源接続が簡単に識別できる必要があります。
通信・テレコムシステム
通信環境では、音声プラットフォーム、伝送装置、ルーター、光伝送装置、メディアゲートウェイ、セッションボーダーコントローラー、無線機器、電源分配、ケーブル終端システムにラックが使われます。これらは通信局舎、基地局室、企業通信室、キャリア施設、通信シェルターなどに設置されます。
通信システムには高可用性が求められることが多く、ラックには冗長電源、バッテリー付きDC電源、接地バー、サージ保護、ファンシステム、アラーム監視が含まれる場合があります。機器配置は、迅速な交換と明確なケーブル追跡を支える必要があります。
通信サイトでは銅線、光ファイバー、同軸ケーブルの接続が大量にあるため、物理的な整理が非常に重要です。ケーブル管理が悪いと、信号品質、保守速度、障害切り分けに影響します。
セキュリティと監視制御室
セキュリティシステムは、集中型の設備ラックに依存することがよくあります。映像レコーダー、映像管理サーバー、ストレージアレイ、PoEスイッチ、入退室管理サーバー、アラームコントローラー、マトリクス装置、キーボードコントローラー、監視ネットワーク機器などがラックに設置されます。
制御室において、ラックは単なる収納キャビネットではありません。連続録画、アラーム応答、映像配信、システム監視を支える中核です。セキュリティ機器は24時間運転が必要なことが多いため、バックアップ電源と冷却が重要です。
ラック整理はインシデント時にも役立ちます。オペレーターと技術者は、特定のカメラ、扉、区域、建物に関連するレコーダー、スイッチ、コントローラーを素早く特定しなければなりません。
産業オートメーションと公益設備
工場、変電所、水処理施設、石油・ガスサイト、交通車両基地、鉱山、物流センター、発電施設では、産業用PC、PLC通信ゲートウェイ、SCADAサーバー、ネットワークスイッチ、シリアルデバイスサーバー、データヒストリアン、プロトコル変換器、監視システムにラックマウント機器が使われます。
産業用ラックは、オフィス向けラックより厳しい条件にさらされることがあります。粉じん、振動、熱、電気ノイズ、湿度、アクセス制限が設計に影響します。筐体には、より強い密閉、フィルター、接地、ボンディング、サージ保護が必要になる場合があります。
プロセス環境では、ラックが制御、監視、報告、安全関連通信を支えます。そのため保守手順は、生産や現場機器を止めないよう慎重に計画する必要があります。
音声・映像・放送システム
放送局、会議センター、スタジオ、講義室、指令センター、劇場、音響・映像制御室では、ビデオスイッチャー、音声プロセッサー、アンプ、マトリクスルーター、エンコーダー、デコーダー、録画システム、メディアサーバー、会議機器、信号変換器にラックが使われます。
音響・映像ラックではケーブル分離が重要です。電源ケーブル、スピーカーケーブル、音声ライン、映像ケーブル、ネットワーク線、制御線は、ノイズ、干渉、保守時の混乱を避けるため、別経路で敷設する必要があります。
アンプ、プロセッサー、映像機器は、閉じた家具や制御室内で大きな熱を発生することがあるため、冷却も重要です。
交通と公共インフラ
鉄道駅、地下鉄、空港、港湾、トンネル、高速道路、交通管制センター、バスターミナルでは、通信、監視、旅客案内、構内放送、信号支援、ネットワークスイッチング、緊急制御のためにラックマウントシステムが使われます。
これらの環境では、分散した拠点全体で信頼性の高い運用が必要です。機器室は駅のバックヤード、道路脇キャビネット、トンネル技術室、ホーム設備室、中央指令センターなどに配置されます。
ラック設計では、アクセス性、環境保護、バックアップ電源、ケーブル引き込み、接地、遠隔監視、限られた保守時間内での迅速な作業を考慮する必要があります。
医療、研究室、研究環境
病院と研究室では、画像サーバー、データストレージ、ネットワーク機器、検査情報システム、監視サーバー、医療機器ゲートウェイ、研究計算クラスター、安全なデータ基盤に設備ラックが使われます。
これらの環境では、制御されたアクセス、整った配線、データ保護、信頼できるバックアップ電源、明確なラベルが求められます。医療では、停止が診療業務、患者記録、画像の利用可否、部門連携に影響する場合があります。
研究環境では、高性能計算、試験装置、計測機器、RFシステム、データ収集、測定プラットフォームにラックが使われます。実験室の構成は頻繁に変わるため、柔軟性が重要です。
スマートビルと施設管理
現代の建物には、空調制御、照明制御、エネルギー管理、入退室管理、火災報知インターフェース、エレベーター、監視、駐車場、来訪者システム、ビル自動化サーバーなど、多くの接続システムが含まれます。
ラックキャビネットは、これらのシステムを設備室に集中させるのに役立ちます。技術者がネットワーク、制御、サーバー、電源部品に一つの構造化された場所からアクセスできるため、保守性が向上します。
施設チームは、ビル制御ラックの文書を維持する必要があります。文書が不十分なラックは、建物システムに障害が起きたときに保守を遅らせます。
設置前の設計要素
ラックサイズと奥行き
選定するキャビネットは、機器の奥行き、レール形式、ケーブルの曲げ半径、背面アクセス、将来拡張に合っている必要があります。浅すぎるラックでは、ケーブルが急角度で曲がったり、背面扉が閉まらなくなったりします。
ラック高さには、ケーブルマネージャー、ブランクパネル、PDU、棚、将来機器のための空間も含めるべきです。
重量と床荷重
サーバー、UPSバッテリー、ストレージアレイ、電源機器は重くなることがあります。重い機器は安定性を高めるため下部に搭載します。床は総積載重量を支えられる必要があります。
二重床のデータセンター、地震地域、移動式シェルター、上階の設備室では、設置前に構造条件を確認する必要があります。
電源分配
ラックには計画的な電源分配が必要です。PDU、冗長給電、回路容量、接地、UPSサポート、電源ケーブル経路は、機器設置前に定義しておくべきです。
過負荷の電源タップや管理されていない延長コードは安全ではなく、適切なラック電源設計の代わりにはなりません。
冷却経路
気流は機器設計と一致している必要があります。同じキャビネット内で異なる気流方向の機器を混在させると、ホットスポットが発生することがあります。ブランクパネルは熱気の再循環を防ぎます。
重要システムや高密度負荷を支えるラックでは、温度監視が有効です。
ラベルと文書化
各機器、ケーブル、ポート、電源系統、パッチ接続にはラベルを付けるべきです。文書には、ラック搭載図、IPアドレス、ポートマップ、ケーブルID、回路情報、保守連絡先を含めます。
良い文書化は、混乱した機器の山に見えるラックを、管理可能なインフラ資産へ変えます。
計画不足の設置で起こりやすい問題
よくある問題は過密です。計画せずに機器を追加しすぎると、気流、ケーブルアクセス、保守スペースが失われます。技術者が一本のケーブルに届くためだけに無関係な機器を外さなければならない場合もあります。
もう一つの問題は電源品質の混在です。繊細なサーバー、ネットワークスイッチ、AV機器、産業用コントローラーが不適切な負荷と同じ電源を共有すると、電圧低下、ノイズ、予期しない停止のリスクが高まります。
ケーブルの混雑も頻繁に起こります。過度にきつい束、未ラベルのパッチコード、急な曲げは、障害調査や信号品質の問題を招きます。光ファイバーや高速銅線リンクでは特に注意が必要です。
最後に、多くのラックではライフサイクル計画が不足しています。機器は何年も追加されますが、古いケーブル、退役した装置、未使用のパッチパネル、忘れられた電源アダプターが残ります。定期的な監査が必要です。
ラックマウント設置は、物理レイアウト、電源、冷却、配線、ラベル、保守アクセスを別々ではなく一体として計画したときに成功します。
運用と保守の実践
定期点検では、温度、ファン状態、ほこり、ケーブルの引っ張り、緩んだねじ、未使用ケーブル、電源負荷、UPSアラーム、リンクランプ、機器状態表示を確認します。小さな確認が大きな障害を防ぎます。
アクセス制御も考慮すべきです。設備ラックには、重要システム、認証情報、記憶媒体、ネットワーク接続点が含まれる場合があります。環境によっては、扉、鍵、監視、来訪者管理が必要です。
変更管理も重要です。新しいケーブル、装置、パッチ変更、電源変更はすべて記録します。未記録の変更は、将来の障害対応を遅らせる主な原因の一つです。
可能な限りラックの空きスペースを残しておくべきです。完全に満杯のラックでは、緊急交換、拡張、一時試験機器、ケーブルやり直しの余地がありません。
よくある質問
ラック設置で1Uとは何を意味しますか？
1Uはラックの高さ単位で、垂直方向の1.75インチに相当します。機器は高さに応じて1U、2U、4Uなどと表記されます。
一般的なデスクトップ機器をラックに設置できますか？
可能ですが、通常はラック棚や専用取付キットが必要です。ラック用気流を前提にしていない機器では、冷却とケーブルアクセスに追加の注意が必要です。
ラックでブランクパネルを使う理由は何ですか？
ブランクパネルは未使用の前面スペースをふさぎ、熱気が機器の吸気側へ回り込むのを防ぎ、冷却効率を高めます。
重い機器は上部と下部のどちらに取り付けるべきですか？
重い機器は一般にラック下部に取り付けるべきです。これにより安定性が高まり、設置や保守中の転倒リスクを減らせます。
既存ラックに新しい機器を追加する前に何を確認すべきですか？
利用可能なラックスペース、奥行き、耐荷重、電源容量、冷却、ケーブル経路、接地、ネットワークポート、UPS負荷、文書更新の必要性を確認します。
