21ゾーンは、通常操業中に可燃性粉じんの雲による爆発性雰囲気が偶発的に発生する可能性のある場所に適用される危険区域区分です。実務的には、爆発性粉じん雰囲気が連続的・長時間・頻繁に存在する20ゾーンと、通常操業では粉じん雲が発生する可能性が低く、発生しても短時間しか持続しない22ゾーンの中間に位置します。この区分は、放出・拡散・攪乱時に着火性の粉じん雲を形成する粉末、繊維、粒状物、微粒子材料を扱う産業分野で広く用いられています。
可燃性粉じんの危険性は過小評価されがちなため、21ゾーンを理解することは重要です。粉じんは機器表面、搬送システム内部、切り替え箇所周辺に静かに堆積することがあります。空気中に拡散し十分な着火源にさらされると、この粉じん雲は急速に着火する可能性があります。そのため、21ゾーンの区域区分は、機器選定、エンクロージャ設計、温度制限、ケーブル導入部、点検手順、防爆対策全体の方針に影響を与えます。
21ゾーン粉じん危険区域とは
21ゾーン粉じん危険区域とは、通常操業中に可燃性粉じん雲が偶発的に発生する可能性のある場所を指します。「通常操業」という言葉が重要で、実験室環境での理想的な操業だけでなく、充填、排出、切り替え、ふるい分け、混合、清掃サイクルなどの日常的な産業活動で起こり得る放出を含みます。こうした通常作業によって時折可燃性粉じん雲が発生する場合、周辺区域は21ゾーンに区分する必要が生じることがあります。
代表的な21ゾーン箇所には、バッグダンプステーション、バケットエレベータの排出箇所、コンベヤ、混合機、粉砕機、ふるい機、サイクロン、包装機、粉じん取扱機器の点検開口部周辺などがあります。食品工場では小麦粉、砂糖、でんぷん、粉乳、ココア、飼料粉じんが該当し、木材加工では研磨・切断粉じん、化学・製薬工場では微細有機粉末、金属分野では一定の微細材料が適切な条件下で可燃性粉じん危険を生じさせることがあります。
21ゾーンは粉じんの存在だけで定まるものではありません。粉じんが可燃性であり、空気中に拡散可能で、通常操業での放出シナリオが妥当であることが必要です。そのため区域区分は、材料特性、放出頻度、換気、清掃管理、層状堆積、機器レイアウト、プロセスの挙動に依存します。
21ゾーンを定義する規格
国際的な枠組みの中心はIEC 60079シリーズ規格です。粉じん区域区分についてはIEC 60079-10-2が爆発性粉じん雰囲気を扱い、区域を20、21、22ゾーンのいずれかに区分する基準を定めています。機器の構造、試験、表示については、IEC 60079-0がEx機器の一般要求事項を、IEC 60079-31が爆発性粉じん雰囲気に対するエンクロージャ保護「t」を規定しています。電気機器の設計、選定、設置にはIEC 60079-14が核心的な参照基準で、ライフサイクルにおける点検・保守はIEC 60079-17で扱われています。
欧州市場ではATEX枠組みも極めて重要です。指令1999/92/ECは職場安全と危険区域区分を扱い、可燃性粉じん雰囲気における21ゾーンの正式な定義を含みます。指令2014/34/EUは潜在的爆発性雰囲気で使用する機器・保護システムを対象とします。ATEXにおいて21ゾーンは通常、カテゴリ2D機器が必要となり、粉じん危険に対する高い保護レベルに相当します。
これらの規格・指令は個別に機能するのではなく、相互に連携します。区域区分が危険レベルを決定し、製品規格が機器の設計・試験方法を定め、設置・保守規格が機器の耐用期間を通じて保護コンセプトが有効であり続けるかを規定します。
実務における21ゾーンの評価方法
実際の施設では、リスクアセスメントに基づく区域区分調査によって21ゾーンが判定されます。技術者は粉じんの放出源、粉じん量、拡散方法、雲形成の可能性、換気の有効性、爆発性雰囲気の持続時間を検証します。堆積した粉じんは気流、振動、機械的攪乱、清掃作業によって舞い上がる可能性があるため、粉じん層も重要な要素です。さらに、粉じん層で覆われた高温表面は、可視的な粉じん雲がなくても着火リスクを生じさせることがあります。
このため区域区分は、ある瞬間の浮遊粉じんだけでなく、時間経過に伴うプラントの挙動も考慮します。バッチサイクルごとに短時間だが繰り返し粉じんが放出される切り替え箇所は、21ゾーンに区分する根拠となり得ます。同様に、通常操業で頻繁に開放されるホッパ点検エリアは、偶発的だが予測される放出パターンを生じさせます。適切な清掃管理と集塵によって危険区域の範囲は縮小できますが、可燃性粉じんの放出が妥当な限り、適切な区分の必要性はなくなりません。
21ゾーンにおける保護等級とEx表示
21ゾーン用機器選定における最重要な考え方の一つは、通常の防塵性能だけでは不十分であることです。製品は単なる防塵性ではなく、爆発性粉じん雰囲気に適合する仕様でなければなりません。そのため技術者は単純なIP等級にとどまらず、完全なEx表示、エンクロージャコンセプト、温度制限、認証根拠、設置条件を評価します。
1. 機器保護レベルとATEXカテゴリ
21ゾーンは一般的に、IECシステムでは機器保護レベルDb、ATEX枠組みではカテゴリ2Dに対応します。これは通常操業中に爆発性粉じん雰囲気が偶発的に発生する場所で使用する機器を示し、通常の産業用耐久性だけでなく、粉じん危険に対する高い保護レベルを提供する必要があることを意味します。
2. エンクロージャ保護「t」
粉じん雰囲気で使用される多くの電気製品における代表的な保護コンセプトはEx tで、Ex tbなどの形式で表示されます。IEC 60079-31がこの保護方式を規定し、エンクロージャ内への粉じん侵入防止と表面温度制限に重点を置き、粉じん雲・粉じん層の着火を防ぎます。21ゾーン用途では表示に「b」レベル（Ex tb）が含まれ、対応する粉じんグループ・EPLと併記されることが一般的です。
3. 粉じんグループ IIIA、IIIB、IIIC
粉じん雰囲気はさらにIIIグループに分類されます。IIIAは可燃性飛散繊維、IIIBは非導電性粉じん、IIICは導電性粉じんを対象とします。導電性粉じんは一般的に機器設計に対する要求が厳しいため、この区分は重要です。IIICグループに対応する21ゾーン用製品は、通常より要求の低いIIIA・IIIB用途にも使用できますが、逆は成立しません。
4. 表面温度表示
粉じん危険において温度管理は極めて重要です。機器表示にはT85°C・T120°Cなど最高表面温度が明記されることが一般的です。選定された製品は、実際に存在する粉じんの着火特性を下回り、十分な技術的余裕を持って運用される必要があります。粉じん層が堆積する箇所では特に重要で、断熱作用のある粉じん層が機器表面温度を上昇させ、着火リスクを変化させるためです。
5. IP保護とエンクロージャの完全性
IP等級も重要ですが、正しく解釈する必要があります。IEC 60529は固形物・液体の侵入に対するエンクロージャ保護のIPコード体系を定義しています。粉じん危険区域では、Ex保護コンセプトを支えるため高い防塵侵入保護レベルが要求されることが多く、実務では微粉じんや過酷な清掃条件下ではIP6Xなどの防塵密閉型エンクロージャが選定されます。ただしIP等級単体で21ゾーンへの適合性を証明することはできず、適切なEx設計、試験、表示、認証根拠と組み合わせる必要があります。

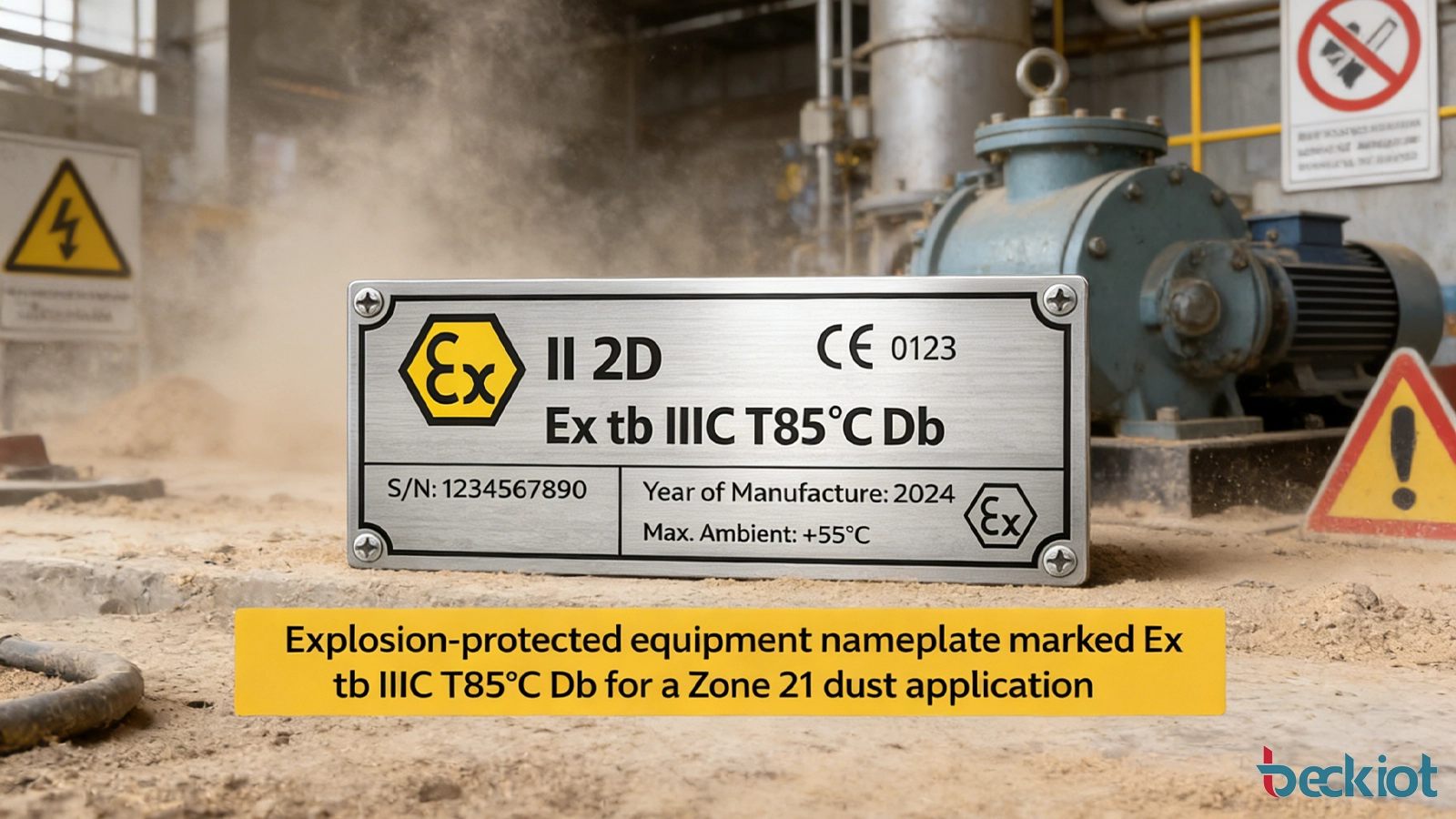

21ゾーン粉じん用途の代表的な表示例は以下の通りです。
Ex tb IIIC T85°C Db
Ex：防爆機器であることを示します。
tb：粉じん用のエンクロージャ保護「t」による保護レベルを示します。
IIIC：最も要求の厳しい導電性粉じんグループを示します。
T85°C：許容される最高表面温度を示します。
Db：21ゾーンに適合する機器保護レベルを示します。
IP等級とEx等級が同一でない理由
これは最も誤解が生じやすい点の一つです。IP66・IP67エンクロージャは粉じん・湿潤の産業環境で有用ですが、自動的に防爆機器となるわけではありません。IPコードは主に所定の試験条件下での固形物・水の侵入に対する耐性を示すのに対し、21ゾーンへの適合性は、周囲の爆発性粉じん雰囲気を着火させないよう機器が設計・評価されているかに依存します。これにはエンクロージャ設計、熱的挙動、故障条件、材料、防塵性、表示、認証の検討が必要です。
簡単に言えば、IP等級は環境保護を、Ex等級は爆発性雰囲気での着火リスクに対応するものです。21ゾーンでは両方が重要になり得ますが、互いに置き換えることはできません。
21ゾーン用機器の代表的な適用分野

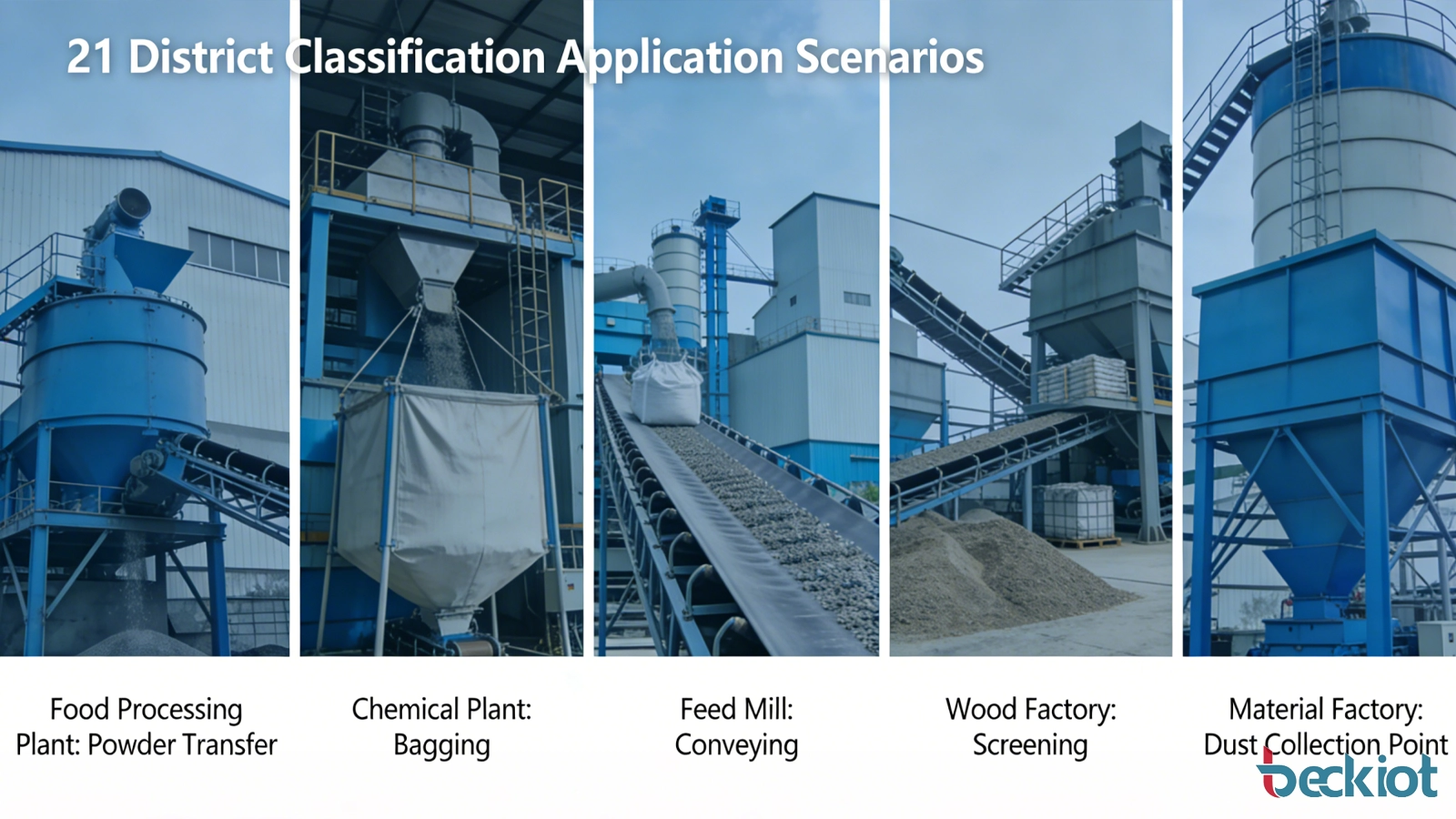

21ゾーン用機器は、通常操業中に可燃性粉じんが放出される多くの産業で使用されます。代表的な例は以下の通りです。
食品・穀物加工：製粉工場、飼料工場、砂糖取扱、でんぷん加工、穀物搬送、粉乳包装。
木材加工：製材所、研磨ライン、木工集塵システム、ペレット工場、パネル製造。
化学・製薬工場：微細有機粉末、添加剤、中間体、バッチ材料の切り替え箇所。
金属・先進材料：特定の微細金属粉末、カーボン粉じん、特殊材料搬送システム。
リサイクル・バルク固体取扱：切り替え箇所、分離機、破砕ライン、投薬システム、集塵インターフェース。
こうした環境では、粉じん危険用途向けに適切に認証・設置された産業用電話、インターカム、現場制御盤、ジャンクションボックス、照明、スピーカー、警報装置、センサー、モーター、ケーブルグランド、カメラハウジングなどが21ゾーン用機器として一般的に使用されます。
21ゾーンにおける機器選定・設置上の考慮点
21ゾーン用機器の選定は、認証製品を購入するだけでは完了しません。設置によって保護コンセプトが維持される必要があり、ケーブル導入部、グランド、プラグ、封止部品、シール、取付方法、保守アクセスはすべて認証された使用条件に適合しなければなりません。レイアウト時には発熱機器周辺の粉じん堆積を考慮し、換気・集塵システムは電気設計と別個に扱うのではなく、併せて検証する必要があります。
技術者はまた、施設の実際の粉じん特性（粒子挙動、層形成傾向、着火特性、必要に応じて導電性）を確認すべきです。粉じんグループや温度プロファイルが変われば、ある粉末搬送ラインに適合する製品が他のラインに使用できなくなる場合があります。そのため銘板データ、認証書、設置手順書は常に現地の区域区分調査と照合する必要があります。
21ゾーンプロジェクトにおける一般的な誤り
通常の産業用防塵機器が自動的に爆発性粉じん雰囲気に適合すると誤認すること。
IP等級のみで選定し、Ex表示、粉じんグループ、表面温度データを無視すること。
IIIC機器が必要な箇所で導電性粉じんのリスクを無視すること。
エンクロージャ表面への粉じん層の堆積を考慮しないこと。
認証機器を使用しても、適合しないグランド、導入部、付属品で設置すること。
区域区分を書類上の手続きとみなし、実質的な技術評価として扱わないこと。
よくある質問
21ゾーンは22ゾーンより危険ですか
はい。21ゾーンは通常操業中に爆発性粉じん雰囲気が偶発的に発生する可能性があるのに対し、22ゾーンは通常操業での発生可能性が低く、発生しても短時間しか持続しない区域を指します。
21ゾーンでは一般的にどのような機器が使用されますか
粉じん雰囲気に適合するEx保護コンセプトを持ち、EPL Db表示が付され、Ex tbなどのエンクロージャ保護が用いられた機器が一般的に選定されます。具体的な選定は粉じんグループ、温度要件、設置条件に依存します。
21ゾーンにIP65で十分ですか
単体では不十分です。IP保護だけで防爆性は確立されず、21ゾーン用製品には適切なEx設計、表示、認証に加え、対応するエンクロージャ保護レベルが必要です。
20ゾーンと21ゾーンの違いは何ですか
20ゾーンは爆発性粉じん雰囲気が連続的・長時間・頻繁に存在する区域、21ゾーンは通常操業中に偶発的に発生する区域に適用されます。
可視的な粉じん雲がなくても粉じん層は危険ですか
はい。粉じん層は攪乱されて空気中に拡散するほか、高温表面を断熱して着火リスクを高めるため危険です。そのため粉じん危険区域では清掃管理と温度制御の両方が重要です。
21ゾーンは屋内にのみ適用されますか
いいえ。多くの粉じんプロセス危険は屋内で生じますが、通常操業条件下で可燃性粉じんが放出・堆積・拡散する屋外でも21ゾーンは成立し得ます。
結論
21ゾーンは、通常操業中に可燃性粉じん雲が偶発的に発生する施設にとって重要な区分です。IEC 60079やATEXなどの公的枠組みに規制され、一般的な産業用耐久性以上の性能が要求されます。適切な機器選定は、Ex表示、EPL/カテゴリ、粉じんグループ、表面温度、エンクロージャ完全性、適合設置を含む完全な保護コンセプトに依存します。これらの要素を総合的に評価することで、21ゾーンの保護は外観や一般的な防塵表示に基づく推測ではなく、体系的な技術業務となります。
