トランクゲートウェイは、異なるインターフェース、信号方式、または伝送技術を用いるトランク側の電話ネットワークと呼制御プラットフォームを相互接続するために設計された音声ゲートウェイです。実際の導入例の多くでは、IP音声環境と従来型または事業者側のトランク環境の間に位置し、SIPベースのシステムとT1、E1、ISDN PRIなどのTDMベースのサービス間で通話をやり取りできるようにします。個々のアナログ端末を収容するのではなく、トランクゲートウェイは通常、複数の同時通話を伝送する回線側またはネットワーク側のトランクを収容します。
このため、トランクゲートウェイは移行プロジェクトや混在した電話環境でよく使われます。企業はデジタルトランクインターフェースを持つPBXを依然として使用している一方で、サービスプロバイダーはSIPトランキングを提供しているかもしれません。通信事業者はIP相互接続へ移行しつつも、依然としてTDMトランクを終端する必要があるかもしれません。支店には、集中型IP音声アーキテクチャに統合しなければならない従来型PRI接続があるかもしれません。これらのいずれの場合でも、トランクゲートウェイは技術的な境界を越えて通話トラフィックを流し続けるインターワーキングポイントとして機能します。
トランクゲートウェイを理解する
トランクゲートウェイの定義
トランクゲートウェイは、複数同時通話による電話アクセスのためのトランクインターフェースを、IP音声システム、デジタル事業者トランク、または他の音声ネットワークに接続する通信装置です。通常、接続の片側がパケットベースの音声信号とメディアを使用し、もう片側が従来型のデジタル電話のフレーミング、ラインコーディング、回線志向のトランク信号を使用する場面で導入されます。ゲートウェイは、これらの異なる環境を解釈し、それらを1つの通話パスとして連携させる責任を負います。
簡単に言えば、トランクゲートウェイは主に単一のアナログ電話、ファクシミリ、ドアホンを接続するためのものではありません。それは通話容量の束全体を接続するためのものです。その束は、SIPトランク、PBXの連絡トランク、またはT1、E1、PRIなどのデジタル事業者インターフェースから来る可能性があります。トランクリンクは複数の同時通話を伝送するため、トランクゲートウェイは通常、基本的なエンドポイントゲートウェイよりも高い通話密度、強力な信号制御、より構造化されたルーティング機能を持つように設計されています。
この用語が重要な理由
「ゲートウェイ」という言葉は広範であるため、この用語は重要です。あるゲートウェイはFXSやFXOインターフェースを提供するアナログゲートウェイです。あるものは音声変換に焦点を当てたメディアゲートウェイです。あるものはポリシーとセキュリティ機能を持つセッションボーダーコントローラです。トランクゲートウェイはより狭い意味を持ちます。通常、トランク側のサービス、特にデジタルトランクとSIPベースのエンタープライズまたはキャリア音声プラットフォームを相互接続するために使用されるゲートウェイのクラスを指します。
この区別は移行を計画する際に役立ちます。アナログ回線を交換する組織はアナログゲートウェイを必要とするかもしれません。PRIやE1回線を交換する組織はトランクゲートウェイを必要とするかもしれません。トポロジの露出や信号攻撃からSIPトランクのエッジを保護するサービスプロバイダーはSBCを必要とするかもしれません。実際の導入の多くでは、これらの役割は1つのシャーシ内で重複する可能性がありますが、エンジニアリングの意図は依然として異なります。
このように見ると、トランクゲートウェイは、汎用的な音声アクセサリーというよりも、従来型トランキングとIPトランキングの間、またはあるトランク技術と別のトランク技術の間の橋渡しとして理解するのが最適です。

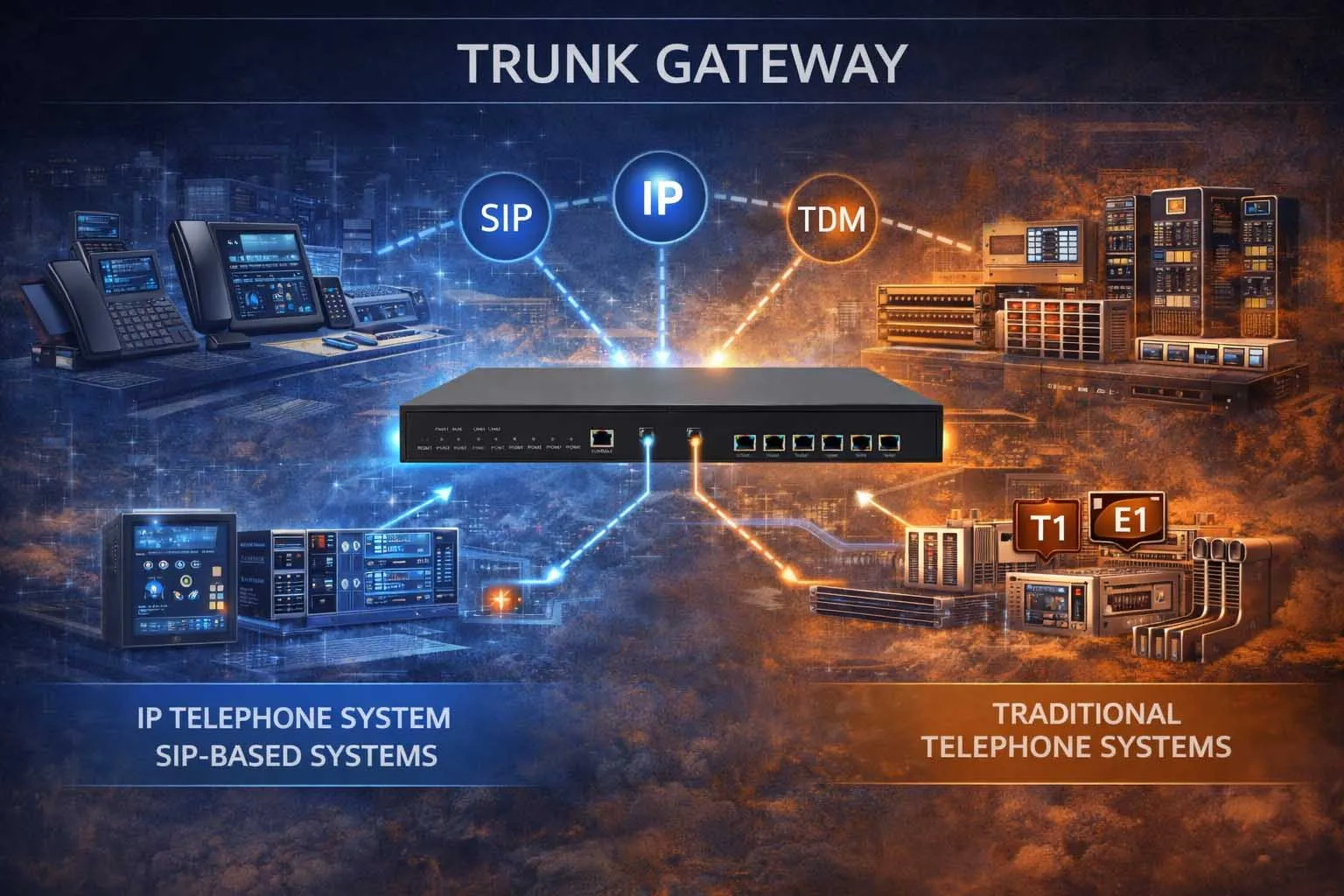

トランクゲートウェイは通常、SIPベースの音声システムとT1、E1、PRIなどのデジタルトランクインターフェースを相互接続するために使用されます。
トランクゲートウェイの仕組み
呼信号とメディアのインターワーキング
トランクゲートウェイは、片側で呼信号を受信し、それを反対側で使用されている信号モデルにマッピングし、その後、ネットワーク間で音声が正しく通過できるようにメディアパスを確立することで機能します。一般的な例では、IP側は呼設定にSIPを、メディア転送にRTPを使用し、トランク側はT1またはE1上のISDN PRIを使用します。ゲートウェイは着信信号を解釈し、呼リソースを割り当て、必要に応じてコーデックやチャネル使用をネゴシエートし、メディアストリームを正しいトランクチャネルに接続します。
これは、ゲートウェイが単純な転送以上のことを行うことを意味します。番号形式の変換、原因コードのマッピング、発信者情報と着信者情報の正規化、ダイヤルプランの調整、IP呼ロジックと従来型トランクの期待値の差異の処理などを行います。このインターワーキング層がなければ、SIP呼制御プラットフォームと従来型トランクサービスは、信頼性の高い通話を完了するために十分に相互理解できない可能性があります。
トランク終端とリソース割り当て
トランク側では、ゲートウェイは物理的または論理的なトランクインターフェースを終端します。これには、プラットフォームと地域に応じて、T1、E1、PRI、またはその他のデジタルトランクリソースが含まれる場合があります。IP側では、ゲートウェイはSIPサーバー、IP-PBX、ソフトスイッチ、またはサービスプロバイダープラットフォームに登録またはピアリングします。呼が到着すると、デバイスは利用可能なタイムスロットまたはメディアリソースを選択し、ルーティングロジックを適用し、セッションを宛先ネットワークに接続します。
このプロセスでは、DSPリソースが重要な役割を果たすことがよくあります。導入のニーズに応じて、ゲートウェイはパケット化、非パケット化、エコー制御、トーン処理、DTMF変換、トランスコーディング、ファックス/モデムサポートを提供する場合があります。両側が音声対応であっても、その期待値は同一ではない可能性があるため、ゲートウェイは相互接続全体で信号、チャネル使用、メディア動作の互換性を維持します。
運用面では、トランクゲートウェイは新旧の電話ドメイン間の制御されたハンドオフポイントとなります。これが、一度にすべてを交換するのではなく、段階的な移行設計で非常に頻繁に使用される理由です。
トランクゲートウェイは単に通話を通過させるだけではありません。1つのトランク環境を終端し、その信号とメディアのルールを解釈し、次のネットワークが期待する形式で通話を再構築します。
トランクゲートウェイの核となる機能
デジタルトランクインターフェースのサポート
トランクゲートウェイの特徴的な機能の1つは、エンタープライズおよびキャリアの音声ネットワークで使用されるデジタルトランクインターフェースのサポートです。一般的な形式には、T1、E1、ISDN PRIに加え、フレーミング、ラインコーディング、信号動作の地域的なバリエーションが含まれます。これにより、音声接続がネイティブIPアクセスのみではなく、構造化されたデジタルトランクを通じて依然として提供されている環境でこのデバイスが有用になります。
この機能は移行シナリオで特に重要です。企業はコア音声プラットフォームをSIPに移行したい一方で、移行期間中は既存のPRIサービスを引き続き使用したい場合があります。プロバイダーはネットワークの他の部分を最新化しながら、デジタルトランクのハンドオフをアクティブに維持する必要があるかもしれません。トランクゲートウェイは、クリーンな相互接続ポイントを提供することで、その継続性をサポートします。
プロトコルと信号のインターワーキング
もう1つの重要な機能はプロトコルインターワーキングです。ゲートウェイは多くの場合、IP側のSIP信号とTDM側のISDNまたは他のトランク信号を整合させる必要があります。これには、呼設定、切断、発信者識別、番号マッピング、リダイレクトロジック、桁操作、原因コード処理、補助サービス動作が含まれます。実際のプロジェクトでは、多くの相互接続問題が物理リンクの問題ではなく信号の不一致に起因するため、これは生のポート数よりも重要であることがよくあります。
優れたインターワーキングサポートは、ベンダー混在の導入における相互運用性も向上させます。企業は1つのPBXベンダー、1つのSIPトランクプロバイダー、そして異なるトランクゲートウェイブランドを持つかもしれません。ゲートウェイの価値は、これらのコンポーネントを本番サービスに耐えうるほど一貫して動作させることにあります。
呼ルーティング、番号変換、およびサバイバビリティ
トランクゲートウェイには通常、着信呼と発信呼の行き先を決定するルーティングロジックが含まれています。これには、桁分析、プレフィックスルール、フェイルオーバーパス、サービス品質クラス処理、最安ルーティング、またはローカルブレイクアウト動作が含まれる場合があります。一方の側がE.164フォーマットを期待し、もう一方の側がローカルダイヤルプランやPBX指向の番号規則を期待する可能性があるため、番号の正規化がしばしば必要になります。
多くのトランクゲートウェイは、耐障害性機能もサポートしています。支店導入では、WANや中央IP呼サーバーが利用できなくなった場合に、ローカルの公衆電話網へのアクセスを維持できます。移行環境では、SIPトランキングから従来型トランクへのフォールバック、またはその逆を提供できます。このサバイバビリティの役割は、組織がすべてIP通信への移行を開始した後でも、トランクゲートウェイが価値を維持する理由の1つです。

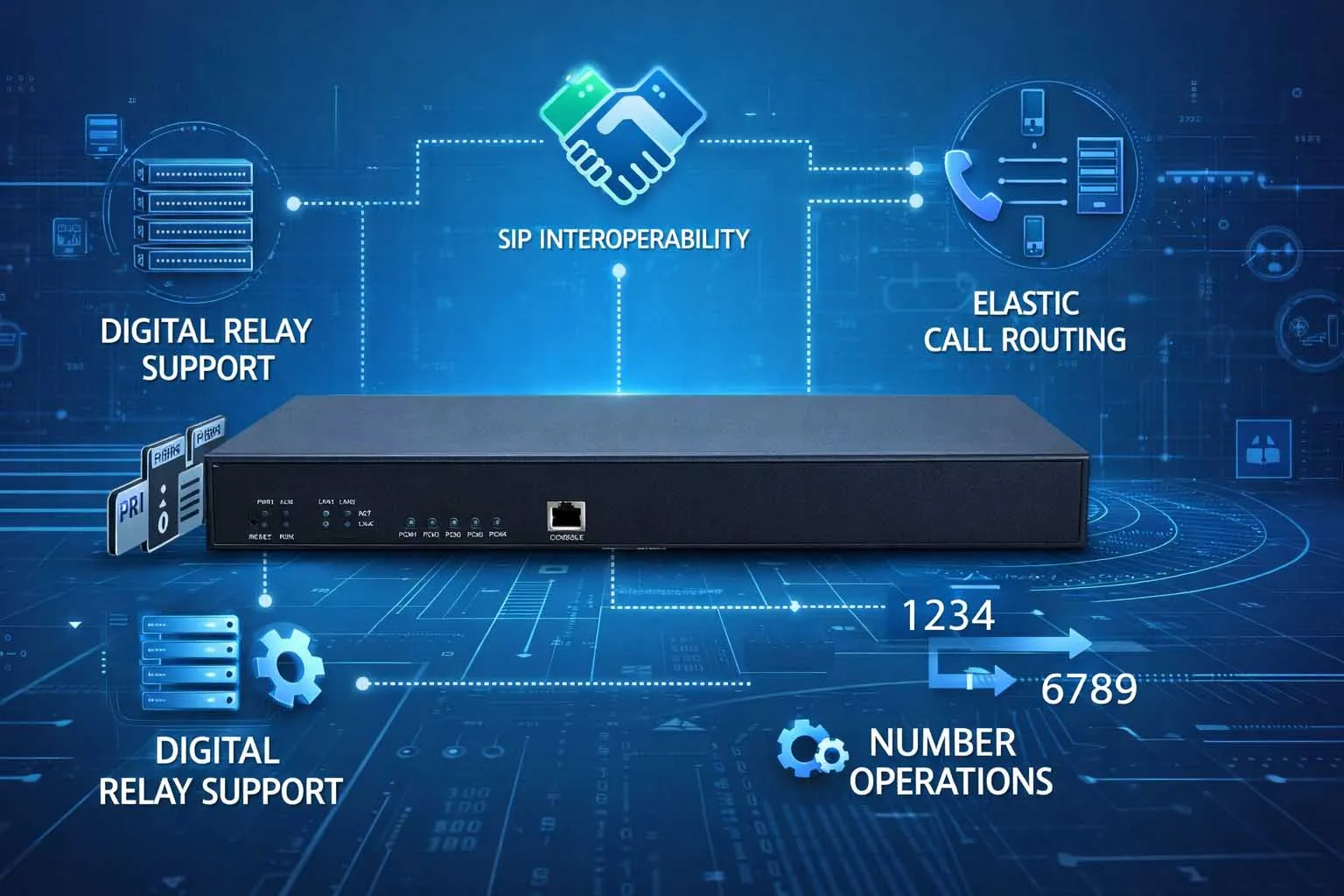

一般的なトランクゲートウェイの機能には、デジタルトランクサポート、SIPインターワーキング、番号操作、耐障害性のある呼ルーティングが含まれます。
トランクゲートウェイと他のゲートウェイタイプの比較
アナログゲートウェイとの違い
アナログゲートウェイは通常、FXSまたはFXOポートを使用して、アナログ端末またはアナログ回線を接続するために構築されます。対照的に、トランクゲートウェイは一般的に、単一のアナログ局ではなく、マルチチャネルトランクサービスのために構築されます。設計の焦点が異なります。アナログゲートウェイは電話、ファクシミリ機器、またはアナログ公衆電話網アクセスのための回線側接続を重視するのに対し、トランクゲートウェイは構造化されたトランク相互接続とマルチコール容量を重視します。
この違いは、解決する問題が異なるため重要です。目的が従来型アナログ電話のグループを維持することであれば、アナログゲートウェイが適切です。目的がPBXとSIPサービスの間のPRIトランクを維持または変換することであれば、トランクゲートウェイがより適切なカテゴリです。
汎用VoIPゲートウェイまたはSBCとの違い
汎用VoIPゲートウェイはより広い用語であり、アナログゲートウェイ、デジタルゲートウェイ、ハイブリッドメディアゲートウェイを含むことができます。トランクゲートウェイは、多くの場合、その大きなファミリーのサブセットの1つであり、特にトランク側の相互接続に焦点を当てています。「メディアゲートウェイ」という用語も重複します。なぜなら、多くのトランクゲートウェイはメディア変換と信号インターワーキングを同時に実行するからです。実際には、ベンダーは同じ製品を、どのようにポジショニングするかに応じて、音声ゲートウェイ、メディアゲートウェイ、PRIゲートウェイ、またはトランクゲートウェイと表現する場合があります。
SBCはさらに異なります。一部のプラットフォームはゲートウェイとSBCの機能を組み合わせていますが、SBCの役割は、ネットワーク境界におけるSIP正規化、トポロジ隠蔽、セキュリティポリシー、セッション制御により焦点が当てられています。トランクゲートウェイは、特に物理的なデジタルトランクインターフェースが引き続きサービス中である場合、TDM-IPまたはトランク間インターワーキングにより直接的に関連付けられます。
トランクゲートウェイを理解する最も簡単な方法は、それをエンドポイントではなくトランクのために構築されたゲートウェイクラスと見ることです。その主な仕事は、呼容量、信号ドメイン、および音声伝送モデルを相互接続することです。
代表的なネットワークアーキテクチャ
エンタープライズIP-PBXから事業者トランクへの相互接続
一般的なエンタープライズアーキテクチャでは、トランクゲートウェイはIP-PBXまたはユニファイドコミュニケーションプラットフォームと事業者側のデジタルトランクの間に位置します。IP側では、PBXはSIP信号とRTPメディアを送信します。事業者側では、サービスはT1またはE1上のPRIとして到着する場合があります。ゲートウェイは両者を変換し、企業が移行中に既存の事業者アクセス方法を維持しながら、呼制御を最新化することを可能にします。
このアーキテクチャは、企業が一度にネットワークの片側だけを変更しながら、番号、PBXロジック、ユーザーエクスペリエンスを維持したい場合によく使用されます。また、事業者の最新化が企業の最新化に遅れをとっている場合、またはその逆の場合にも一般的です。
従来型PBXからSIPトランクへのアーキテクチャ
もう1つの一般的な設計では、トランクゲートウェイを、デジタルトランクのみを理解する従来型PBXと、ITSPによる最新のSIPトランクサービスの間に配置します。その場合、ゲートウェイはPBXにはおなじみのPRIまたはT1/E1インターフェースを提示し、プロバイダー側にはSIPピアとして表示されます。PBXは以前と同じように動作を続けますが、サービスエッジはIPドメインに移動します。
このアーキテクチャは、設置済みのPBX機器の使用寿命を延ばしつつ、従来の事業者サービスからの段階的な移行を可能にします。即時の完全な交換がコスト、運用リスク、または再教育の負担を大きくしすぎる大規模サイトで特に魅力的です。
支店およびマルチサイト設計
トランクゲートウェイは、分散音声アーキテクチャでも一般的です。支店は、プライマリ呼制御が集中化されたまま、サバイバブルな通話のためにローカルのデジタルトランクを使用する場合があります。他のケースでは、中央サイトが、古い支店からの従来型トランクを終端し、それらをIPセッションに変換して最新の音声コアを通じてルーティングするために、複数のトランクゲートウェイを集約する場合があります。
これらの設計は、インターワーキングと継続性のツールとしてのゲートウェイの役割を強調しています。すべてのサイトに同時にアップグレードを強制するのではなく、ネットワークは、設置ベース全体で使用可能なサービスを維持しながら、レイヤーごとに進化することができます。
トランクゲートウェイの活用事例
従来型電話の移行
トランクゲートウェイの最も重要な用途の1つは、従来型電話の移行です。多くの組織は、デジタルトランクを中心に構築されたPBX、コンタクトセンター、ホテルシステム、キャンパス電話プラットフォーム、または機関向け音声システムを今でも運用しています。すべてを一度に交換することは多くの場合非現実的です。トランクゲートウェイは、これらのシステムをそのまま維持しながら、SIPトランキング、IP-PBX、またはクラウド接続された音声プラットフォームとインターワーキングすることを可能にします。
この移行の役割は、医療、ホスピタリティ、製造、運輸、政府、教育など、機器のライフサイクルが長い、または厳格な運用継続性要件があるセクターで特に価値があります。
エンタープライズ向けSIPトランクの導入
企業がSIPトランキングを導入する際、サイトに従来型のトランク指向機器がまだある場合に、トランクゲートウェイは広く使用されています。すべてのインターフェースカード、シェルフ、または交換モジュールをすぐに交換するのではなく、組織は新旧を橋渡しするトランクゲートウェイを導入できます。これにより移行の圧力が軽減され、段階的な切り替え、テスト、ロールバックオプションが可能になります。
実用的には、これはプロジェクトリスクの低減を意味します。企業は、通信環境の残りの部分が変更の準備ができるまで既存のPBX動作を維持しながら、サービスプロバイダーアクセスを最新化できます。
通信事業者およびサービスプロバイダーのインターワーキング
サービスプロバイダーも、TDMネットワークとIPネットワークが共存しなければならない場所でトランクゲートウェイを使用します。これには、従来型の加入者をより新しいソフトスイッチプラットフォームに相互接続すること、デジタルトランクをIPコアに集約すること、またはネットワーク変革中にハイブリッド音声サービスをサポートすることが含まれる場合があります。これらの導入では、ゲートウェイは従来型のアクセス方法を運用可能に保ちつつ、より広範なIPベースのトランスポートとサービス制御を可能にします。
大規模な通信事業者ネットワークは、より専門的なメディアゲートウェイやソフトスイッチアーキテクチャも使用する場合がありますが、基盤となる用途は似ています。トランクゲートウェイは、確立されたトランク技術と最新のパケット音声インフラストラクチャ間のインターワーキングを維持します。

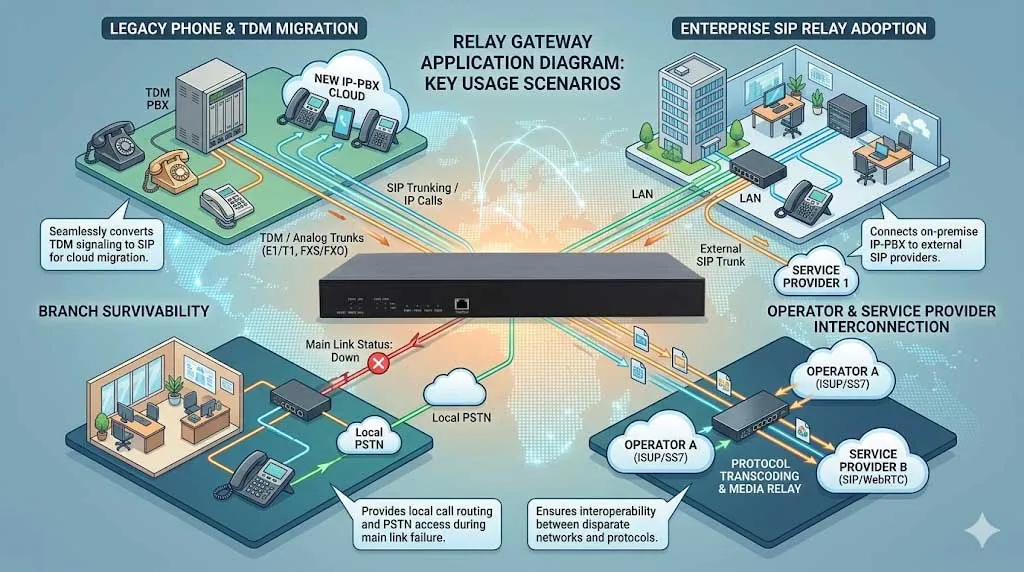

トランクゲートウェイは、PBX移行、SIPトランク導入、支店のサバイバビリティ、およびハイブリッド事業者音声アーキテクチャに広く使用されています。
メリットと運用上の価値
投資保護と制御された移行
トランクゲートウェイの最も明白な価値は投資保護です。これにより、組織は動作しているPBX、デジタルトランクインターフェース、既存のダイヤルプランを引き続き使用しながら、SIPベースの通信へ徐々に移行できます。これにより資本負担が軽減され、電話システムが依然として重要な運用をサポートしている環境での不要な混乱を回避できます。
制御された移行も同様に重要です。音声サービスは、緊急通報、フロントデスク業務、コンタクトセンター、ディスパッチポジション、ビジネスクリティカルな内線に触れることがよくあります。トランクゲートウェイは、これらのサービスを単発の破壊的な交換ではなく、段階的に最新化することを可能にします。
相互運用性とサービス継続性
もう1つの大きなメリットは相互運用性です。ベンダー混在の音声ネットワークは一般的であり、信号動作は常に完全に整合しているとは限りません。トランクゲートウェイは、そうでなければ直接接続することが難しいシステム間に実用的な調停層を提供します。これは、多くの場合、機能するハイブリッド環境と失敗した導入の違いです。
サービス継続性も中核的な利点です。公衆電話網アクセス、フォールバック動作、またはローカルブレイクアウトオプションを維持することにより、トランクゲートウェイは、WAN障害、移行ウィンドウ、またはプロバイダー側の変更中に組織が通話機能を維持するのに役立ちます。その継続性は、電話が日常業務や安全ワークフローの一部であり続ける環境で特に価値があります。
トランクゲートウェイは、すべてのPBX、プロバイダー回線、支店サイトを同じ日に変更することを強制することなく、音声ネットワークが進化できるようにするため、その関連性を維持しています。
結論
トランクゲートウェイが依然として重要である理由
トランクゲートウェイは、異なる技術間でトランク側の電話システムを接続するために構築された音声インターワーキングデバイスであり、最も一般的にはIPベースの音声プラットフォームとT1、E1、PRIなどのデジタルTDMトランクの間で使用されます。ネイティブに同じ言語を話すように設計されていなかったネットワーク間で、信号変換、メディアインターワーキング、呼ルーティング、番号正規化、および運用継続性を処理します。
その重要性は、実際の移行ニーズに由来します。SIPトランキングとクラウド通信の時代であっても、多くの企業、機関、プロバイダーは依然として従来型のトランクサービスまたはトランク指向の機器に依存しています。トランクゲートウェイは、サービスを安定に保ちながら、段階的に最新化する実用的な方法をそれらに提供します。これにより、ハイブリッド音声アーキテクチャにおいて最も有用なツールの1つとなっています。
よくある質問 (FAQ)
トランクゲートウェイはVoIPゲートウェイと同じですか？
厳密には同じではありません。トランクゲートウェイは通常、VoIPゲートウェイの一種ですが、個々のアナログエンドポイントではなく、トランク側の相互接続により特化して焦点を当てています。ほとんどの場合、SIPベースのシステムをT1、E1、PRIなどのデジタルトランクに接続するために使用されます。
したがって、その関係は同一ではなく重複しています。「VoIPゲートウェイ」はより広く、「トランクゲートウェイ」は通常、電話アーキテクチャ内のより具体的なインターワーキングの役割を指します。
トランクゲートウェイで一般的に使用されるインターフェースは何ですか？
一般的なインターフェースには、トランク側のT1、E1、ISDN PRIに加え、IP側のSIP信号とRTPメディアのためのイーサネットベースのIP接続が含まれます。一部のプラットフォームは追加のデジタルまたはアナログオプションをサポートする場合もありますが、典型的なトランクゲートウェイのアイデンティティは構造化されたマルチチャネルトランクインターフェースを中心としています。
正確な組み合わせは、地域、事業者の慣行、および設置された電話環境によって異なります。北米の導入ではT1/PRIが強調されることが多く、他の多くの地域ではE1/PRIが強調されます。
なぜ今日の組織はまだトランクゲートウェイを使用するのでしょうか？
多くの音声環境がハイブリッドであるため、組織は依然としてトランクゲートウェイを使用しています。企業にはPRIのみをサポートする動作中のPBXがあるかもしれません。プロバイダーはネットワークの一部で依然としてデジタルトランクハンドオフを提供または要求するかもしれません。支店は音声プラットフォームの残りの部分が集中化されている一方で、ローカルな公衆電話網サバイバビリティを必要とするかもしれません。これらのケースでは、トランクゲートウェイは、即時の完全な交換なしで最新化を可能にする橋渡し役です。
これは特に、電話がフロントデスク業務、緊急通報、ホスピタリティシステム、医療ワークフロー、コンタクトセンター、または突然の移行リスクを許容できないその他のビジネス機能をサポートしている場合に一般的です。
トランクゲートウェイはSIPトランク移行に役立ちますか？
はい。これはその最も一般的な用途の1つです。トランクゲートウェイは、古いPBXに従来型のデジタルトランクインターフェースを提示し、上流のSIPトランクサービスに接続できます。これにより、企業は初日からPBXを交換することなくSIPトランキングを導入できます。
また、移行環境では逆方向にも機能し、内部音声システムがSIPベースの呼制御に移行している間、古い事業者アクセスまたはローカルのデジタルトランクリソースを維持できます。
