TR-069は、ブロードバンドフォーラムが策定したリモートデバイス管理のための仕様です。正式名称はCPE WAN管理プロトコル（CWMP）といい、サービスプロバイダーや事業者が、顧客宅内機器（CPE）を中央管理プラットフォームから遠隔でプロビジョニング、監視、診断、保守できるようにするために作られました。実際の導入現場では、TR-069は長年にわたり、ブロードバンドゲートウェイ、ホームルーター、ONU（光回線終端装置）、モデム、セットトップボックス、VoIP機器、その他の接続端末を、技術者が個別に現地対応することなく管理するために使われてきました。
TR-069の価値は、単にリモートアクセスを可能にするだけではありません。その本当の重要性は、デバイスのライフサイクル管理に構造化された運用フレームワークを提供することにあります。個々の現地デバイスを孤立した製品として扱うのではなく、事業者は数千、あるいは数百万のデバイスを共通の管理モデルに取り込むことができます。これにより、より一貫した導入、迅速なサービス有効化、制御されたファームウェア処理、優れた診断、大規模ネットワークにおける効率的なサポートワークフローが可能になります。
TR-069を理解する
TR-069の意味
TR-069は、管理対象デバイスと、通常ACSと呼ばれる自動設定サーバーとの間の通信を規定しています。デバイスはCPE、すなわち顧客宅内機器と呼ばれることが多いです。このモデルでは、デバイスとACSが管理メッセージを交換することで、サーバーがデバイスの状態を把握し、設定を適用し、ダウンロードを起動し、診断を実行し、イベント通知を標準化された方法で受信できるようになります。
この構造のおかげで、TR-069はブロードバンドアクセスおよび管理対象デバイス運用における、最も重要なリモート管理フレームワークの一つになりました。サービスプロバイダーは手作業によるプロビジョニングの負担を減らし、多様なデバイス群での一貫性を高めることができました。エンジニアリングチームにとっては、現地ハードウェアと中央運用管理の間により明確な境界線が生まれました。
TR-069が広く採用された理由
TR-069が広く採用されたのは、ブロードバンドおよび管理対象サービス環境において、増え続けるリモートデバイスを運用する実用的な方法が必要だったからです。ネットワークが拡大するにつれ、手動設定は非効率でエラーが多く、コストもかかるようになりました。共通の管理プロトコルがあれば、サービスの有効化、設定の配信、診断データの収集、大規模な顧客サポートが容易になります。
長く使われ続けているもう一つの理由は、相互運用性です。異なるベンダーのデバイスでも、標準化された管理オブジェクトを公開し、既知の形式でACSと通信できます。ベンダー固有の拡張機能は今も存在しますが、中核となるフレームワークは事業者にリモートデバイス制御のための共通運用言語を提供しました。この相互運用性は、今日でも多くの実際の導入環境でTR-069が使われ続けている理由の一つです。

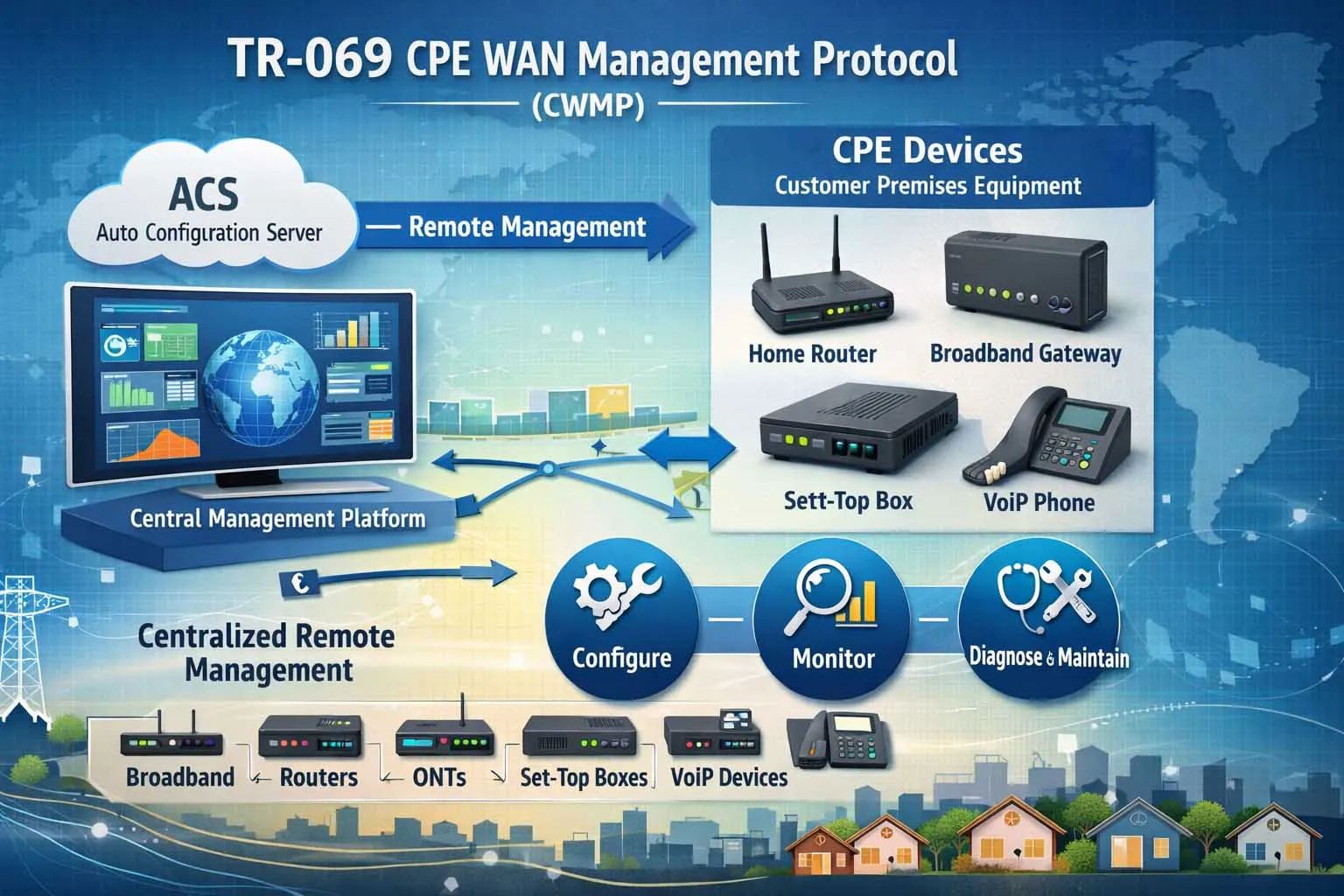

TR-069は、ACSと現地機器の構造化された関係を通じて、ブロードバンドおよびアクセスデバイスの中央リモート管理を実現します。
TR-069の仕組み
ACSとCPEの関係
TR-069の中心にあるのは、ACSと管理対象デバイスの関係です。ACSは、ポリシー、設定ロジック、デバイス記録、運用ワークフロー、サービスパラメータを格納する中央サーバー側プラットフォームです。CPEは、加入者側に設置された住宅用ゲートウェイ、モデム、ルーター、光回線終端装置などの管理対象エンドポイントです。
典型的なワークフローでは、デバイスがACSへの通信を開始し、管理セッションを確立します。そのセッション中に、デバイスは識別情報、ソフトウェア詳細、パラメータ値、イベント状態を報告できます。ACSはそれに応じて、パラメータの読み書き、アクションのスケジュール、ダウンロードの起動、診断操作の要求などの指示を返すことができます。この制御された交換によって、TR-069は単なる監視メカニズムから、完全なライフサイクル管理プロトコルへと変わります。
セッション、イベント、デバイス起点の通信
TR-069の重要な設計選択の一つは、通常デバイス側がACSへの接続を開始する点です。これは、デバイスがNATの内側、家庭内ネットワーク、または着信到達性が制限される管理対象アクセスネットワーク内にある場合に役立ちます。セッションがアクティブになると、ACSはその交換の中で管理タスクを実行できます。
TR-069はイベント駆動型のロジックも使用します。デバイスは「Inform」を送信して、初期起動、定期的な連絡、設定変更、転送完了、診断完了などの重要な状態を報告できます。これにより、プロトコルは単なる一方向の設定配信よりも運用面で有用になります。ACSは指示を送信するだけでなく、デバイスで何がいつ起こったかを把握します。
多くの導入環境では、このイベントモデルによりサポートチームは、デバイスがオンラインになったばかりか、ファームウェア転送を完了したか、トラブルシューティングテストを終えたか、監視対象パラメータを変更したかを理解できます。この時間ベースの認識は、TR-069が大規模ブロードバンド運用と密接に結びついた理由の一つです。
SOAPメッセージングとトランスポート
TR-069はHTTP上で動作するSOAPベースのリモートプロシージャコールを使用し、安全な導入ではTLS付きHTTPSを使用できます。このプロトコルスタックはTR-069が成熟した時代を反映していますが、システムが高度に構造化されている理由も説明しています。コマンド、応答、イベント、障害は、アドホックなスクリプトやベンダー固有のリモートインターフェースではなく、定義されたメッセージ形式で交換されます。
SOAPは新しいAPIスタイルと比較すると重厚に感じられるかもしれませんが、明確な手続き型動作を必要とする事業者環境に予測可能性と拡張性をもたらしました。この予測可能性は、信頼性、再現可能なワークフロー、広範なベンダー互換性が最新の管理インターフェーススタイルを採用することよりも重要な、既設ネットワークにおいて今でも重要です。
TR-069は、単なる状態読み出しプロトコルではなく、リモートデバイスのための運用制御フレームワークとして理解するのが最適です。その真の強みは、大規模での協調的なデバイスライフサイクル管理にあります。
TR-069の中核機能
リモートプロビジョニングと構成管理
TR-069の最もよく知られた機能はリモートプロビジョニングです。事業者はACSを使用して、サービスパラメータを割り当て、設定を更新し、WAN動作を構成し、音声サービスの値を定義し、Wi-Fi設定を調整し、デバイス固有のオプションを変更できます。これは、ネットワークに多くの地域に分散した大規模な顧客デバイスの設置ベースがある場合に特に価値があります。
TR-069による構成管理は、初期導入だけでなく、継続的なサービス一貫性にも重要です。事業者はテンプレートを標準化し、制御された順序で変更を適用し、手動ローカル設定に起因するエラーを減らせます。管理されたブロードバンド事業では、この運用上の一貫性は、有効化速度、サポート品質、加入者体験に直接影響します。
監視、通知、運用可視性
TR-069はデバイス監視と状態可視性もサポートしています。管理対象デバイスは、ソフトウェアバージョン、ネットワークインターフェース状態、パフォーマンス指標、接続状態、サービス構成、その他多くの運用詳細を記述するパラメータを公開できます。ACSはこれらの値を読み取って、現在のデバイス状態とサービス状況を把握できます。
ポーリング的なパラメータ取得に加えて、TR-069には通知の概念とイベント報告が含まれています。デバイスは関連する変更が発生したときにACSに積極的に通知できるため、運用イベントと管理応答の間のギャップを短縮できます。これは、再起動、パラメータ変更、診断完了の発生を知ることが現在の構成を知ることと同じくらい重要なサポート環境で役立ちます。
診断、ファイル転送、ファームウェア処理
もう一つの主要機能分野はリモートメンテナンスです。TR-069は診断機能をサポートし、テストの実施、完了イベントの報告、結果の取得などの操作を調整できます。これにより、事業者は現地での介入に完全に依存することなく、中央プラットフォームからサービス問題をトラブルシューティングできます。
このプロトコルは、ダウンロードや関連する完了報告を含む、管理されたファイル転送ワークフローもサポートしています。実際の導入では、この機能は通常、ファームウェアアップグレード、構成ファイル配信、その他の制御されたコンテンツ配信タスクに関連付けられます。これによりTR-069は、導入を一度限りのイベントとして扱うのではなく、設置後のデバイス動作を改善、修復、標準化できるため、ライフサイクルメンテナンスに特に役立ちます。
適切に使用すれば、TR-069によるファームウェアとファイル管理は、計画的なアップグレード、段階的な展開戦略、障害復旧プロセスをサポートできます。これは、ネットワークアーキテクチャが進化し続ける中でも、プロトコルが大規模な既設環境で運用上重要であり続ける理由の一つです。

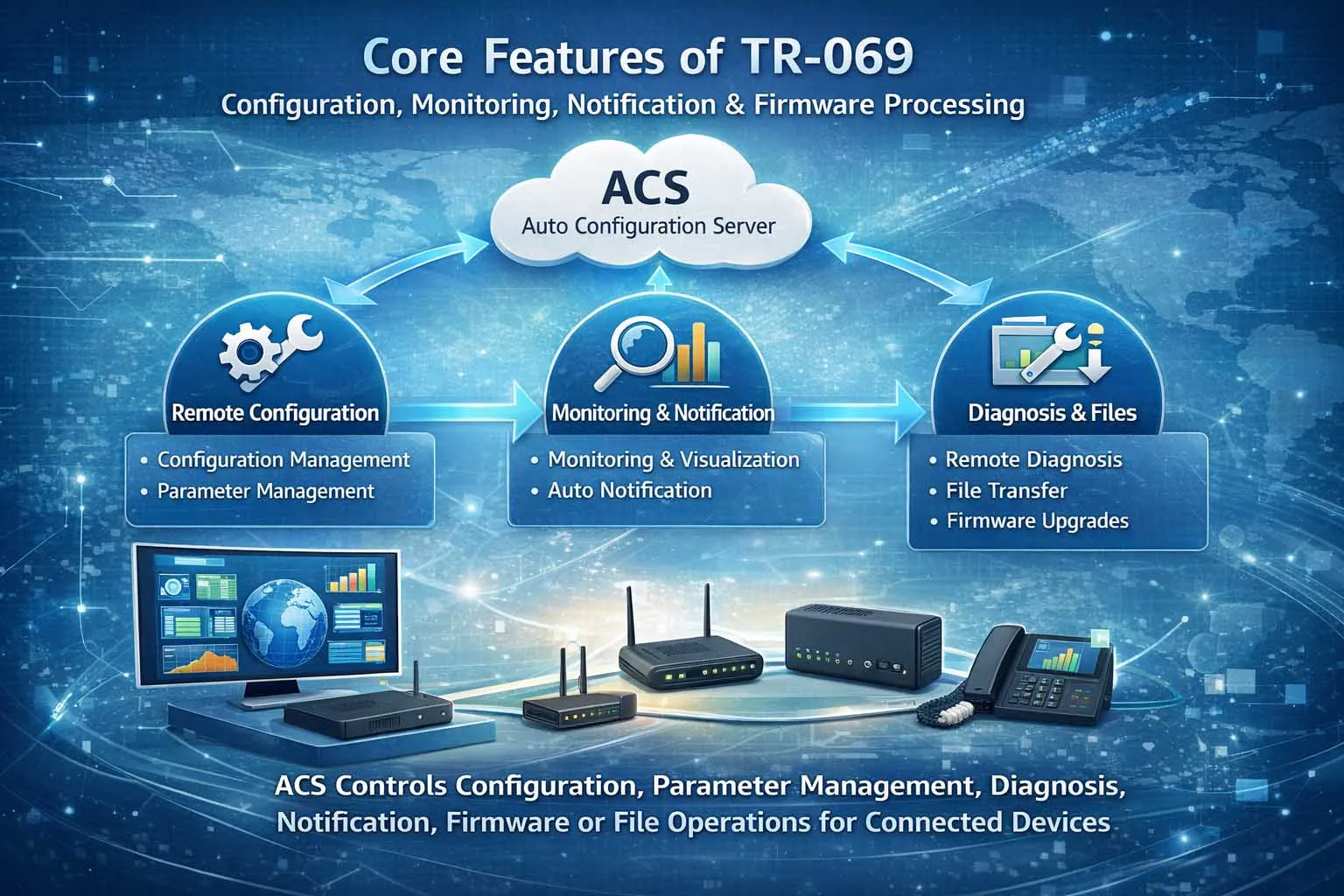

TR-069は、ACSを通じてプロビジョニング、パラメータ管理、診断、通知、制御されたファームウェア/ファイル操作をサポートします。
TR-069のネットワークアーキテクチャ
主なアーキテクチャ構成要素
TR-069の導入は通常、現地デバイス、アクセスネットワーク、ACSプラットフォーム、事業者のバックエンドシステムという4つの実用的なレイヤーで構成されます。現地デバイスは事業者が管理したいCPEです。アクセスネットワークはデバイスと管理環境間のIP接続を提供します。ACSはプロトコルセッションと管理ロジックを処理します。バックエンドシステムには、OSS、BSS、在庫データベース、分析プラットフォーム、顧客ケアツール、ACSと連携するプロビジョニングエンジンなどが含まれる場合があります。
この階層化アーキテクチャが重要なのは、TR-069は単独で動作することはめったにないからです。実際の事業者環境では、ACSはより広範なサービス管理エコシステムの中に位置することがよくあります。プロビジョニングシステムからポリシー入力を受け取り、サポートプラットフォームにデバイス状態を公開し、ファームウェアリポジトリと連携し、運用データを報告ツールに供給します。このより広いコンテキストこそ、TR-069をスタンドアローンのプロトコル機能ではなく、管理アーキテクチャの構成要素と見なすべき理由です。
データモデルと管理パラメータ
TR-069はデータモデルに大きく依存しています。なぜならACSは、デバイスが何を公開できるか、どのパラメータを読み書きできるかを構造化された方法で知る必要があるからです。この目的のために、TR-181などのブロードバンドフォーラムのデータモデルは特に重要になりました。これらは、デバイス情報、インターフェース、診断、ソフトウェア/ファームウェア要素、ルーティング動作、その他多くの管理可能な機能を標準化された構造で記述しているからです。
実際には、これはACSがベンダー固有のカスタムコマンドのみを使用するのではなく、名前付きオブジェクトとパラメータを扱えることを意味します。標準データモデルは相互運用性を向上させ、ベンダー拡張は専門機能のより深い制御を可能にします。標準オブジェクトとベンダー固有の拡張のバランスは、成熟したTR-069導入の特徴の一つです。
事業者にとって、データモデルレイヤーこそが大規模な自動化を可能にするものです。ACSは単にデバイスに接続されているだけでなく、そのデバイスの管理可能な構造を理解しています。その理解こそが、デバイスファミリー間で再現可能なプロビジョニングロジックを可能にします。
接続リクエストとリモート到達可能性
デバイスが通常セッションを開始しますが、TR-069にはACSがデバイスに再接続を要求するメカニズムも含まれています。これは一般に接続リクエストと呼ばれます。運用面では、ACSがデバイスに新しい管理セッションを確立するよう要求できるため、次の定期的な接続ウィンドウを待たずに保留中のアクションを実行できます。
この設計は、多くの管理対象デバイスがホームゲートウェイ、ブロードバンドエッジポリシー、または直接的な着信管理を困難にするアドレッシング条件の背後にある場合に役立ちます。TR-069は、デバイスが管理セッションを開始する責任を負いながらも、ACSがそのセッションのタイミングに影響を与えられるようにすることで、この課題を回避しています。これにより、直接的なデバイス公開が望ましくない、または不可能な大規模な消費者およびブロードバンド環境でプロトコルを実用的なものにしています。
TR-069のアーキテクチャは最大の強みの一つです。デバイスは、オープンネットワーク上の従来のサーバーのように直接到達できなくても、リモート管理可能な状態を保てます。
実際の運用におけるTR-069の利点
フィールドサービスコストの低減と迅速な有効化
TR-069の最も明確な利点の一つは、手動によるフィールド運用の必要性を減らすことです。デバイスをリモートでプロビジョニングし、サービスパラメータを中央で修正し、一般的な変更を各拠点に担当者を派遣せずに展開できます。ブロードバンドプロバイダーや管理対象サービス事業者にとって、これは運用コストに直接影響します。
また、サービス有効化時間も短縮します。新しく導入されたデバイスはACSに接続し、自身を識別し、適切な設定を受け取り、より少ない手動介入でサービスを開始できます。大量の環境では、この種の自動化は導入効率を大幅に改善し、サイト間や加入者間での設定不整合の可能性を減らします。
サポートの改善とライフサイクル制御の強化
TR-069は、サービスチームにデバイス状態、ソフトウェアレベル、パラメータ構成、最近のイベントに関するより良い可視性を提供することで、サポート品質を向上させます。サポートエンジニアは問題の顧客による説明だけに頼る必要はありません。データを検査し、設定を確認し、多くの場合、ACSから診断や修正変更を起動できます。
また、ライフサイクル制御も改善します。事業者はファームウェア戦略を計画し、標準的なデバイス動作を維持し、構成のずれを管理し、時間の経過に伴うサービスの進化を調整できます。各設置済みエンドポイントを導入後に固定されたものと見なすのではなく、TR-069はフリート全体を積極的に管理される運用資産として扱うことを可能にします。
TR-069の一般的なアプリケーション
ブロードバンドルーター、ゲートウェイ、ONU
最も一般的なTR-069のアプリケーションは、ブロードバンド加入者デバイスのリモート管理です。ホームゲートウェイ、DSL/ケーブルゲートウェイ、光回線終端装置（ONU）、Wi-Fiルーター、統合アクセスデバイスはすべて、TR-069互換のワークフローを使用してACSを通じて管理できます。これらのシナリオでは、プロトコルはサービスプロバイダーがデバイスを導入し、サービス設定を適用し、診断を収集し、大規模なユーザー人口全体でソフトウェアの一貫性を維持するのに役立ちます。
これはTR-069が確立された古典的な環境です。デバイスは加入者エッジに設置されますが、運用管理は中央に残ります。この組み合わせは、プロトコルの実用的な強みの一つです。
VoIP、IPTV、マルチサービス顧客機器
TR-069は、管理対象デバイスが基本的なインターネットアクセス以上のものをサポートする場合にも使用されます。VoIPゲートウェイ、セットトップボックス、音声対応住宅用ゲートウェイ、統合マルチサービスCPEはすべて、リモートプロビジョニングと監視の恩恵を受けることができます。これらのケースでは、ACSは単一のデバイス上で、WAN接続、Wi-Fi動作、音声パラメータ、サービス固有の診断など、複数のサービスレイヤーを調整する場合があります。
このマルチサービス機能は、プロバイダーが加入者デバイスを単なるトランスポートエンドポイントではなく、サービスプラットフォームとして扱えるようにするため、運用上重要です。デバイスに依存するサービスが多ければ多いほど、構造化されたリモート管理の価値は高まります。
管理対象エンタープライズエッジと専門アクセスデバイス
TR-069は住宅用ブロードバンドと最も強く関連付けられていますが、管理対象エンタープライズエッジデバイス、支店アクセスゲートウェイ、事業者提供の専門ネットワークアプライアンスにも登場することがあります。中央プロビジョニング、ソフトウェア制御、リモート診断の恩恵を受ける環境は、特にデバイスが事業者によって管理され、大量に導入される場合、同じ管理原則を潜在的に使用できます。
これらのユースケースでは、主な利点は消費者規模ではなく、運用上の均一性です。プロバイダーまたは管理サービス組織は、ローカルでの介入を最小限に抑えながら、多くのリモートエンドポイント間で一貫したサービス動作を維持できます。

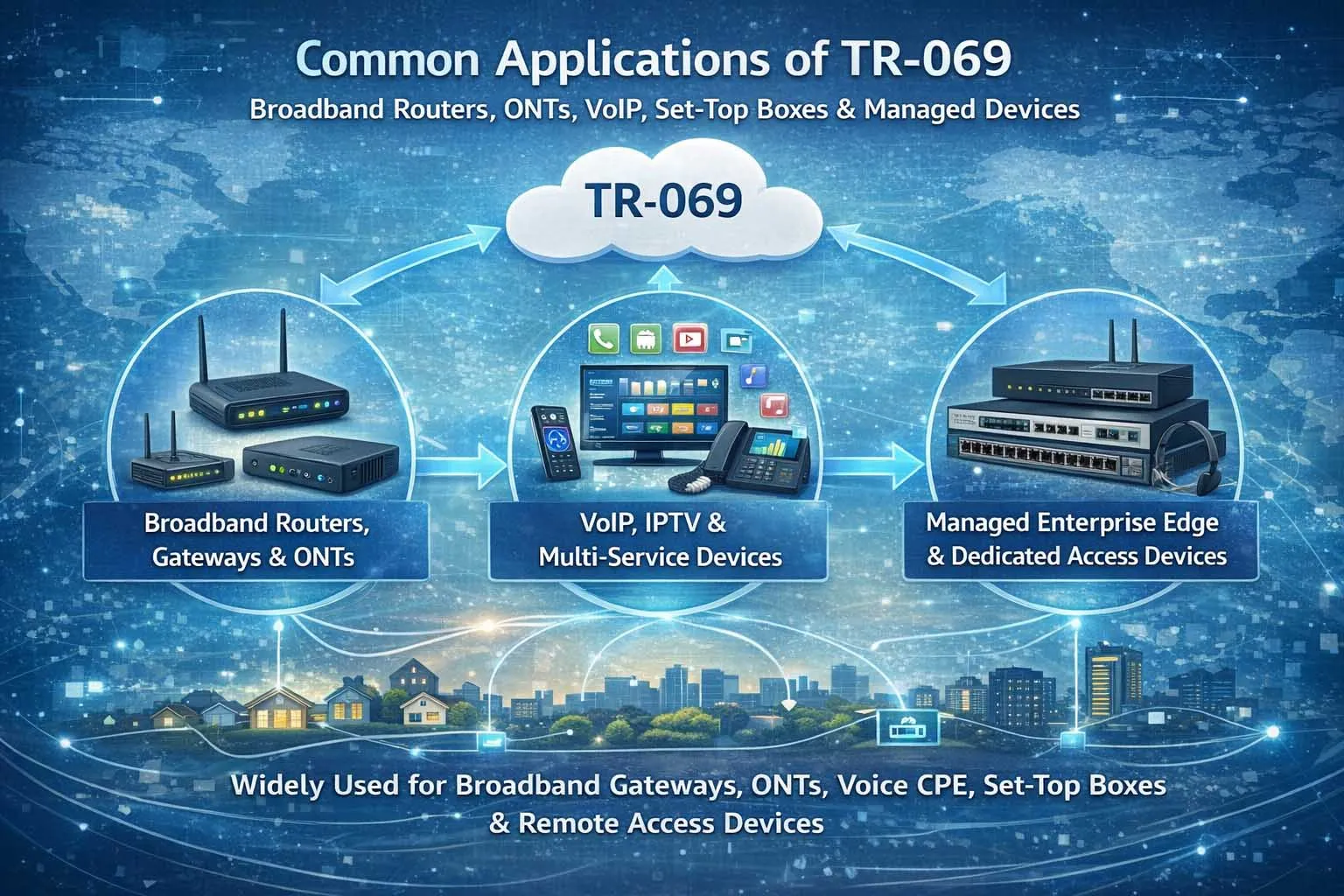

TR-069は、ブロードバンドゲートウェイ、ONU、音声対応CPE、セットトップボックス、その他のリモート管理アクセスデバイスに広く適用されています。
TR-069とモダンデバイス管理
なぜTR-069が現在のネットワークに依然として現れるのか
TR-069が関連性を保っているのは、ネットワークの現実が製品マーケティングよりもゆっくりと変化するからです。大規模な設置済みデバイスベースは依然としてCWMPをサポートしており、事業者のワークフローは長年にわたってACSロジックを中心に構築されており、多くの現場環境では破壊的な変更よりも実績のある運用方法を重視しています。その結果、より新しい管理アプローチが導入されている場所でも、TR-069はブロードバンドおよび管理対象デバイスネットワークに登場し続けています。
その継続的な価値は、成熟したツール、運用への親しみ、既存導入の規模からもたらされます。多くの組織では、問題はTR-069が存在するかどうかではなく、アクティブなサービスを中断せずにそれを維持、最適化、または徐々に超えて進化させる方法です。
移行戦略における位置づけ
近代化プロジェクトでは、TR-069は最終地点ではなく、移行アーキテクチャの一部であることがよくあります。事業者は、将来のプラットフォームのために新しいデバイス管理フレームワークを評価しながら、既存のデバイス群に対してはTR-069を維持する場合があります。この段階的なアプローチは、すべてのデバイスファミリーを同時に新しい運用モデルに移行することを強制しないため、移行リスクを軽減します。
これが、TR-069を理解することが今でも重要である理由です。長期的な方向性が新しい標準やクラウドネイティブな管理アプローチを指していても、チームは今日導入されているものに合わせて設計する必要があります。現実的な移行計画は、設置済みの管理フレームワークをしっかりと理解することから始まります。そして多くのブロードバンド環境では、そのフレームワークは依然としてTR-069です。
TR-069は単なるレガシートピックではありません。大規模なリモートデバイス管理がどのように進化し、今日どのように多くのアクティブなネットワークが運用されているかを理解する出発点であることがよくあります。
結論
TR-069が重要な理由
TR-069は、ACSが構造化されたCWMPセッションを通じて顧客宅内機器をプロビジョニング、監視、診断、保守できるようにするリモートデバイス管理フレームワークです。その運用上の重要性は、多様で大規模なブロードバンドおよびアクセスデバイスのフリート全体にわたってデバイスライフサイクル管理を標準化する能力にあります。
サービスプロバイダー、システムインテグレーター、ネットワーク運用チームにとって、TR-069はリモートのフィールド機器を中央運用管理に接続するため、依然として重要です。より高速なサービス有効化、より良いファームウェア管理、診断の改善、サポートコストの削減など、どの目標であっても、TR-069は大規模なリモートデバイス運用を実用的で管理可能なものにする上で主要な役割を果たしてきました。
よくある質問（FAQ）
TR-069とCWMPは同じものですか？
TR-069はブロードバンドフォーラムの技術レポートであり、CWMPはその仕様で定義された正式なプロトコル名です。日常のエンジニアリング言語では、TR-069がCPE WAN管理プロトコルを定義する文書であるため、これら2つの用語はほぼ互換的に使用されることがよくあります。
実用的な議論では、デバイスがTR-069をサポートしていると言うことは、通常、ACSによるCWMPベースのリモート管理をサポートしていることを意味します。その区別は主に形式的なものであり、運用上のものではありません。
TR-069で一般的に管理されるデバイスは何ですか？
一般的な例としては、ブロードバンドルーター、ホームゲートウェイ、光回線終端装置、DSLまたはケーブルゲートウェイ、統合Wi-Fiデバイス、セットトップボックス、VoIP対応顧客機器などがあります。このプロトコルは、事業者が多数のエンドポイントデバイスを現地に導入・管理する場合に特に一般的です。
また、中央プロビジョニングと診断が重要な、管理対象エンタープライズエッジ機器や専門アクセスデバイスにも登場することがあります。決定要因は通常、デバイスカテゴリーだけではなく、事業者が構造化されたリモートライフサイクル制御を必要とするかどうかです。
TR-069はデバイスの設定だけを行うのですか、それとも監視もできますか？
TR-069は初期設定よりもはるかに多くのことをサポートしています。パラメータ値の読み取り、ステータス情報の収集、イベント通知の受信、診断の起動、ファームウェア/ファイル転送操作の調整に使用できます。その意味で、プロビジョニングと運用保守を一つの管理フレームワークに統合しています。
このより広い範囲が、TR-069がサービスプロバイダー環境で非常に価値がある理由です。これは事業者が、正しい設定でデバイスを起動するだけでなく、それらを稼働させ続け、時間の経過とともにトラブルシューティングするのに役立ちます。
TR-069の導入においてACSが重要なのはなぜですか？
ACSは、管理ロジック、デバイス記録、ポリシールール、プロビジョニングワークフローを保存する制御ポイントです。ACSがなければ、デバイスが報告したり指示を受けたりする中央プラットフォームがないため、プロトコルは真の運用価値を発揮できません。
大規模な導入では、ACSはリモートデバイスフリートの運用上の頭脳となります。デバイスの動作をバックエンドシステム、サポートプロセス、サービス有効化ワークフローに結び付けます。
新しい標準が存在する場合でも、TR-069はまだ関連性がありますか？
はい。多くのアクティブなネットワークは、大規模な設置済みデバイス人口、成熟した運用プロセス、即時移行の実用的な困難さのために、依然としてTR-069に依存しています。新しいフレームワークが評価されている場合でも、TR-069は多くの場合、何年もの間、実際の運用環境の一部であり続けます。
だからこそ、エンジニアや事業者は依然としてそれを理解する必要があります。多くの場合、成功する近代化は、次のステップを計画する前に、既存のTR-069ベースのデバイス管理がどのように機能するかを知ることに依存しています。
