ストロボビーコンは、点滅光を用いて警報、機器の状態、緊急事態、安全状況に注意を向けさせる視覚警告装置です。工場、倉庫、輸送施設、変電所、公共建築物、機械ライン、アクセス制御ポイント、緊急支援ステーション、危険作業区域などで広く使用されています。

多くの現場では、音だけでは不十分です。作業員が聴覚保護具を着用していたり、機械が大きな背景騒音を発生させたり、遠くからでも警報を確認できる必要がある場合があります。ストロボビーコンは警告システムに明確な視覚層を追加し、人々がより早く事象に気づき、より正確に対応できるよう支援します。

ストロボビーコンは単なる点滅灯ではありません。警報や機械状態、緊急信号を即座に人間の認識に変換する視覚的なコミュニケーションポイントです。

ストロボビーコンの基本的な意味

ストロボビーコンは、高い視認性表示を提供するために設計された光ベースの信号装置です。事象タイプに応じて、点滅、パルス、視覚的回転、常時点灯、または異なる色やパターンを使用できます。機械、キャビネット、壁、ポール、ゲート、ドア、車両、緊急ステーション、制御盤に設置可能です。

ストロボビーコンは通常、別のシステムに接続されています。トリガーは、センサー、PLC、リレー出力、警報盤、アクセスコントローラー、火災報知インターフェース、安全リレー、通信端末、ビル管理システム、遠隔監視プラットフォームから送られます。接続されたシステムが特定の状態を検出すると、ビーコンが作動し、可視信号を発信します。

視覚警告の目的

ストロボビーコンの主目的は視覚警告です。機械故障、緊急停止、不正侵入、ドアこじ開け、ガス警報、火災警報、プロセス異常、電源故障、安全区域警告など、注意が必要な場合に人々に警告します。

この視覚警告は、広い環境や騒音の多い環境で特に有効です。工場、物流センター、トンネル、電力室、化学プラントでは、作業員が可聴アラームを常に明確に聞き取れるとは限りません。点滅するビーコンは、事象をより視認しやすくします。

状態伝達の目的

ストロボビーコンは状態伝達にも使用されます。ビーコンは、機器が稼働中、停止中、待機中、警告状態、メンテナンス中、故障状態のいずれにあるかを示せます。多色ビーコンは、1台の装置で複数の状態を表現できます。

明確な状態表示は運用の視認性を向上させます。オペレーター、保守員、監督者、警備チームは、すべての画面や制御盤を確認しなくても、機器や区域の状態を識別できます。

ストロボビーコンの仕組み

ストロボビーコンは、電気信号または制御信号を受信し、可視的なフラッシュパターンに変換することで動作します。入力は、直接電源、ドライ接点、リレー出力、PLC信号、ネットワークコマンド、または専用警報インターフェースです。作動後、ビーコンはLEDアレイ、キセノンチューブ、またはその他の光源を通じて光を放ちます。

現代のシステムでは、低消費電力、長寿命、複数色オプション、高速応答、柔軟なフラッシュパターンを提供するため、LEDストロボビーコンがよく使用されます。ただし、最終的な選択は、現場の視認性要件、電圧、環境、筐体保護等級、安全規則に一致させる必要があります。

信号トリガー

トリガーが第一段階です。単純なシステムでは、ビーコンに電源を供給すると点滅が始まります。より高度なシステムでは、ビーコンはPLC、警報コントローラー、リレーモジュール、ネットワークI/Oデバイスによって制御される場合があります。

異なるトリガー入力は異なる事象を表せます。例えば、ある入力は機械故障に対して琥珀色の警告灯を作動させ、別の入力は緊急停止や避難警告のために赤色点滅灯を作動させます。

光出力

ビーコンの光出力は、想定される距離と環境に対して十分に強力でなければなりません。屋外現場、天井の高い倉庫、明るい産業エリアでは、通常、小さな機器室や屋内廊下よりも強力な出力が必要です。

明るさだけが唯一の要因ではありません。視野角、レンズ設計、フラッシュレート、設置高さ、背景照明、障害物のすべてが、信号がはっきりと見えるかどうかに影響します。

フラッシュパターン

フラッシュパターンは、人々が緊急度を識別するのに役立ちます。ゆっくりとしたパルスは一般的な警告を示し、急速なフラッシュはより緊急な事象を示す場合があります。一部のビーコンは、常時点灯、単発フラッシュ、ダブルフラッシュ、回転シミュレーション、または設定可能なパターンをサポートしています。

フラッシュパターンは現場全体で標準化すべきです。各機械やシステムが異なる視覚言語を使用すると、作業員が混乱する可能性があります。一貫性が応答をより速く、より安全にします。

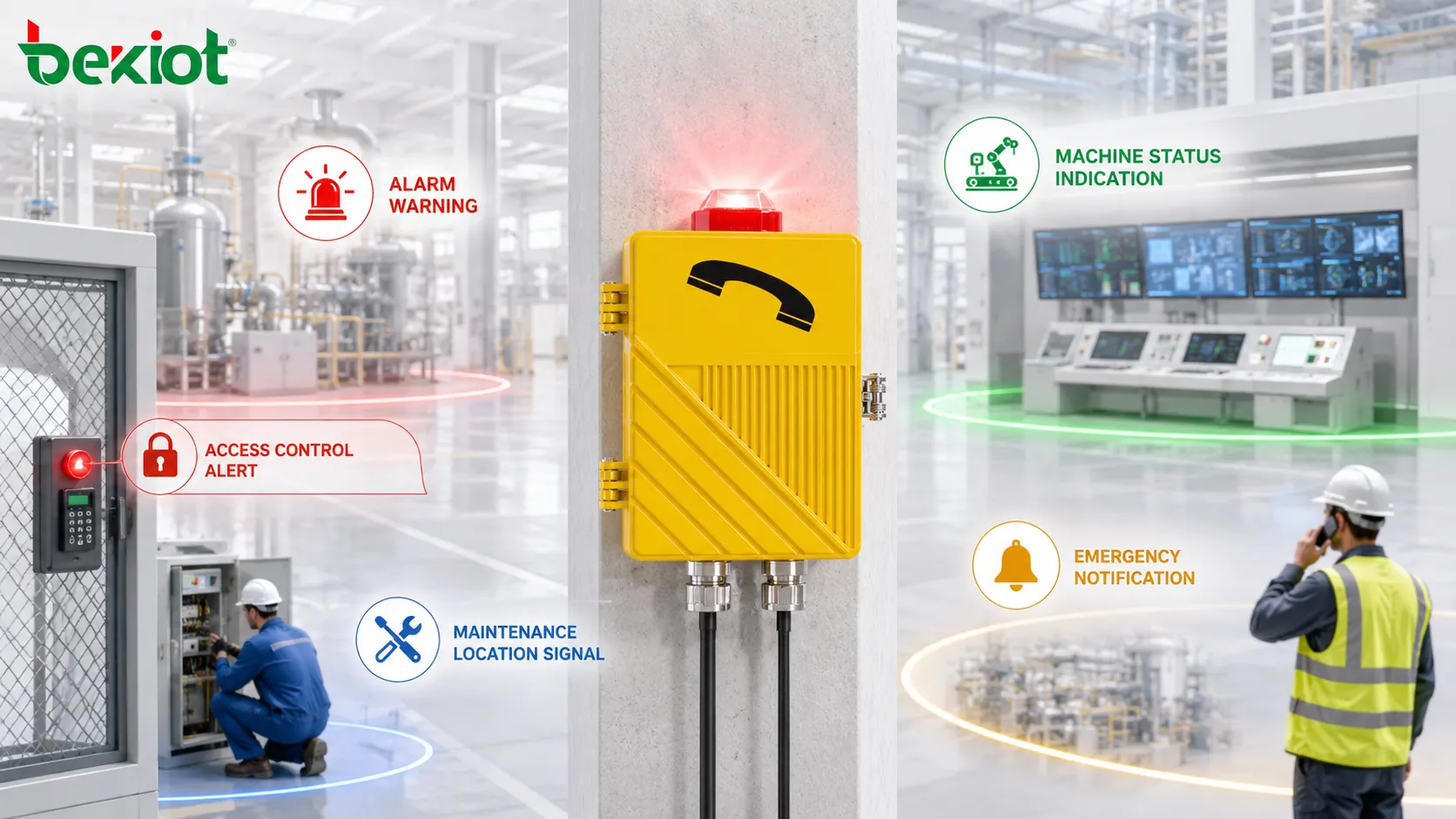

ストロボビーコンの主な機能

ストロボビーコンは、安全、自動化、セキュリティ、施設運用においていくつかの機能をサポートします。その価値は、信号がどれだけ明確に定義され、応答プロセスとどれだけうまく統合されているかにかかっています。

警報警告

警報警告は最も一般的な機能です。システムが異常状態を検出すると、ビーコンが点滅し、近くにいる人々に注意が必要であることを伝えます。これには、機器故障、過熱、ガス検知、ドアアラーム、火災インターフェース信号、緊急支援要請が含まれます。

ビーコンは点滅するだけでなく、行動を導くべきです。作業員は、その信号が停止、避難、機械の確認、保守要請、区域への立入禁止、制御室への連絡のいずれを意味するのか知っておく必要があります。

機械状態表示

生産ラインでは、ビーコンが機械の状態を示すことがよくあります。緑は通常運転、琥珀は警告または待機状態、赤は故障または停止、青または白は現場の慣例に応じてメンテナンスや特別なプロセス状態を示します。

これにより視覚管理が改善されます。監督者はどの機械が正常に稼働していて、どれが注意を必要としているかを迅速に識別でき、ダウンタイムを削減し、ワークフローの調整を改善します。

緊急通知

ストロボビーコンは緊急通知システムの一部を形成できます。緊急ボタンが押されたり、火災報知インターフェースが作動したり、構内放送メッセージが流れたり、セキュリティインシデントが検出されたりした場合に作動します。

これらの用途では、ビーコンを完全な応答ワークフローに統合する必要があります。視覚警告は、サイレン、スピーカー、インターホン、制御室警報、CCTVポップアップ、配信記録、避難指示と連携する必要があるかもしれません。

アクセス制御とセキュリティ警告

アクセス制御システムでは、ストロボビーコンは不正侵入、ドアこじ開け、ゲート移動、車両バリア作動、制限区域へのアクセス、セキュリティ侵害を示せます。これにより、警備員やオペレーターは事象を視覚的に特定できます。

車両ゲート、積み込みドック、自動ドアでは、ビーコンは歩行者やドライバーに、機器が作動中であることや、その区域が一時的に危険であることを警告します。

保守場所サポート

大規模施設では、多くの機械、キャビネット、パネルが似て見えることがあります。影響を受ける装置の近くに設置されたビーコンは、技術者が問題をより早く発見するのに役立ちます。

これは、遠隔ポンプ室、ユーティリティキャビネット、機器シェルター、生産ライン、倉庫コンベヤ、故障箇所を迅速に特定する必要がある分散フィールドステーションに有効です。

実際の環境におけるシステム価値

ストロボビーコンのシステム価値は装置自体にとどまりません。その真の価値は、人々が事象に気づき、優先度を理解し、問題を特定し、正しく対応するのを助ける時に現れます。

より速い認識

点滅光は、人が直接ディスプレイを見ていなくても素早く認識できます。作業場、プラントルーム、倉庫、屋外サイトでは、視覚的警告は、誰かが口頭で報告するのを待たずに、作業員が異常状態に気づくのに役立ちます。

より速い認識は、機器の損傷、安全上のリスク露出、保守の遅延、運用上の混乱を減らすことができます。このため、ビーコンは機械、緊急ステーション、入口、危険区域の近くに設置されることが多いのです。

多感覚警報カバレッジ

多くの警報システムは音と光を組み合わせています。可聴アラームは聴覚を通じて注意を引き、ストロボビーコンは視覚的な確認と位置情報を提供します。これにより、異なる条件下で警報が気づかれる可能性が向上します。

多感覚警告はアクセシビリティの観点からも重要です。聴覚に制限のある人、聴覚保護具を着用している作業員、騒音区域の従業員は、可視信号により依存する可能性があります。

より良い応答調整

ビーコンが定義された事象にリンクされていると、チームはより一貫して対応できます。機械の近くの赤色点滅ビーコンは、オペレーターに作業停止を伝えるかもしれません。支援ポイントのビーコンは、警備員に支援が必要な場所を伝えるかもしれません。制御盤のビーコンは、保守員を特定の故障場所に導くかもしれません。

これにより推測が減り、オペレーター、保守チーム、警備員、制御室担当者間の調整が改善されます。

運用の視認性向上

ストロボビーコンは、オペレーターがコンピュータ画面から離れていても、ローカルな視覚状態を提供します。これは、スタッフが広いエリアを移動したり、複数の機械を監督したり、物理的操作を扱う環境で有用です。

視覚インジケーターは、より迅速な意思決定をサポートし、口頭報告への依存を減らします。生産および施設管理において、これは安全性と効率性の両方を向上させることができます。

重要な技術的特徴

ストロボビーコンの選択は、実際の環境と警報目的に基づくべきです。小さな屋内部屋でうまく機能するビーコンが、広い屋外工業地帯には適さない場合があります。

光源タイプ

LEDとキセノンは、一般的なストロボビーコン光源です。LEDビーコンは、長寿命、低エネルギー消費、高速スイッチング、柔軟な色オプション、信頼性の高い電子制御を提供するため、広く使用されています。

キセノンストロボビーコンは強力なフラッシュを生成でき、一部の特殊な警告アプリケーションでまだ使用されることがあります。しかし、LED代替品よりも多くのメンテナンスを必要とし、より多くの電力を消費する可能性があります。

色と意味

色の選択は、現場の基準、安全ポリシー、適用される規則に従う必要があります。赤は緊急または停止、琥珀は警告、緑は通常運転、青は特別状態、白は一般的な信号に関連付けられることが多いです。ただし、意味は業界や国によって異なる場合があります。

最も重要な点は一貫性です。赤があるエリアでは緊急を意味するが、別のエリアでは単なる保守を意味する場合、作業員が信号を誤解する可能性があります。

明るさと視認性

必要な明るさは、視距離、周囲光、レンズ設計、取り付け高さ、背景コントラストによって異なります。屋外の日光、ほこりの多い環境、広い空間では、より強力な視認性計画が必要です。

視認性は設置後にテストする必要があります。ビーコンは設置時には明るく見えても、棚、パイプ、車両、機器ドア、または後日のレイアウト変更によって遮られる可能性があります。

フラッシュレートとパターン

フラッシュレートは緊急度に一致させる必要があります。一般的な警告、機械状態、緊急事象、保守表示は、異なる応答が必要な場合、すべて同じパターンを使用すべきではありません。

しかし、パターンが多すぎるとユーザーを混乱させる可能性もあります。最良の設計は、シンプルで標準化され、文書化されています。

電圧とインターフェース

ストロボビーコンは、モデルとシステム設計に応じて、12V DC、24V DC、110V AC、220V AC、PoE、リレー入力、ドライ接点制御、PLC出力、またはネットワーク制御をサポートする場合があります。

電圧と配線は注意深く確認する必要があります。誤った電圧や不適切な配線は、誤動作、ちらつき、誤作動、または機器の損傷を引き起こす可能性があります。

ストロボビーコンの種類

異なるストロボビーコンが異なる環境に使用されます。選択にあたっては、明るさ、色、電源、筐体、認証、取り付け、制御方法を考慮する必要があります。

単色ビーコン

単色ビーコンは、一つの明確な意味が必要な場合に適しています。機械故障、立ち入り制限、緊急警報、または機器稼働状態を示すことができます。

このタイプはシンプルで理解しやすいです。一つの場所で複数の警報レベルが必要ない現場でうまく機能します。

多色ビーコン

多色ビーコンは、1台の装置で複数の状態を示すことができます。異なる事象に別々の視覚的意味が必要な機械、生産ステーション、制御盤、アクセスポイント、プロセスラインに有用です。

多色設計は設置スペースと配線の複雑さを減らせますが、色のロジックを明確に定義し文書化する必要があります。

サウンダービーコン

サウンダービーコンは、点滅光と可聴音を組み合わせます。システムが1台の装置から視覚と音声の両方の通知を必要とする場合に有用です。

サウンダービーコンは慎重に選択する必要があります。音圧レベル、音色タイプ、フラッシュ強度、取り付け位置、ユーザーの快適性はすべて、警告の有効性に影響します。

産業および公共システムにおける用途

ストロボビーコンは、視覚警告が直接的で認識しやすいため、多くの分野で使用されています。その役割は、システムが安全、機械状態、アクセス制御、緊急通知のいずれのために設計されているかによって変わります。

産業製造

製造施設では、機械、ロボットセル、コンベヤ、組立ライン、制御盤、包装ライン、保守ステーションにストロボビーコンを使用します。ビーコンは、故障、稼働状態、材料不足、緊急停止、点検要求、品質問題を示すことができます。

生産環境では、視覚信号はダウンタイムを削減し、より迅速な保守対応をサポートします。また、監督者が遠くから異常な機器を識別するのにも役立ちます。

倉庫と物流

倉庫では、積み込みドック、自動保管システム、コンベヤライン、フォークリフト交差点、車両ゲート、リフト、制限区域にビーコンを使用します。機器が作動している時や、区域が注意を必要とする時に人々に警告します。

忙しい物流エリアでは、視覚的警告は作業員、ドライバー、自動機器、制御システム間の混乱を減らすのに役立ちます。

建物安全と施設管理

建物では、セキュリティシステム、アクセス制御、火災報知インターフェース、非常口、機器室、ポンプ室、エレベーター、HVAC故障、施設監視プラットフォームと共にストロボビーコンを使用する場合があります。

プラントルーム、廊下、地下室、屋上、電気室では、可視警告は保守チームや警備チームが異常状態を迅速に特定するのに役立ちます。

輸送とインフラストラクチャ

鉄道駅、空港、トンネル、駐車場、港湾、橋梁、サービス道路などの輸送サイトでは、警告、誘導、ゲート移動、立ち入り制限、緊急表示にビーコンを使用します。

屋外インフラでは、耐候性、昼間の視認性、耐食性、振動、取り付け強度、長期保守アクセスへの注意が必要です。

エネルギーおよびユーティリティサイト

変電所、太陽光発電所、風力発電所、水処理施設、ポンプ場、通信シェルター、遠隔キャビネットでは、故障警報、電力警告、アクセスイベント、機器状態、遠隔保守場所案内にビーコンを使用する場合があります。

多くのユーティリティサイトは無人であるため、視覚表示はしばしば遠隔警報報告とリンクさせる必要があります。ビーコンは到着後の現場担当者を助け、監視システムは出動前に彼らに通知します。

危険区域産業通信ポイント

石油化学プラント、燃料貯蔵所、化学物質保管エリア、海洋施設、鉱山、その他の危険環境では、視覚警告は音声通信と連携する必要がしばしばあります。ビーコンは警報状態の存在を示し、防爆電話または産業用通信端末が制御室との直接音声連絡を提供します。

危険区域の音声通信が必要なプロジェクトでは、Becke Telcom EX-BH621防爆電話を、視覚警告装置、緊急通話ワークフロー、制御室応答システムと並んで動作する現場通信エンドポイントとして検討できます。最終設計では、防爆認証、設置区域、配線方法、環境定格、および地域の安全要件を確認する必要があります。

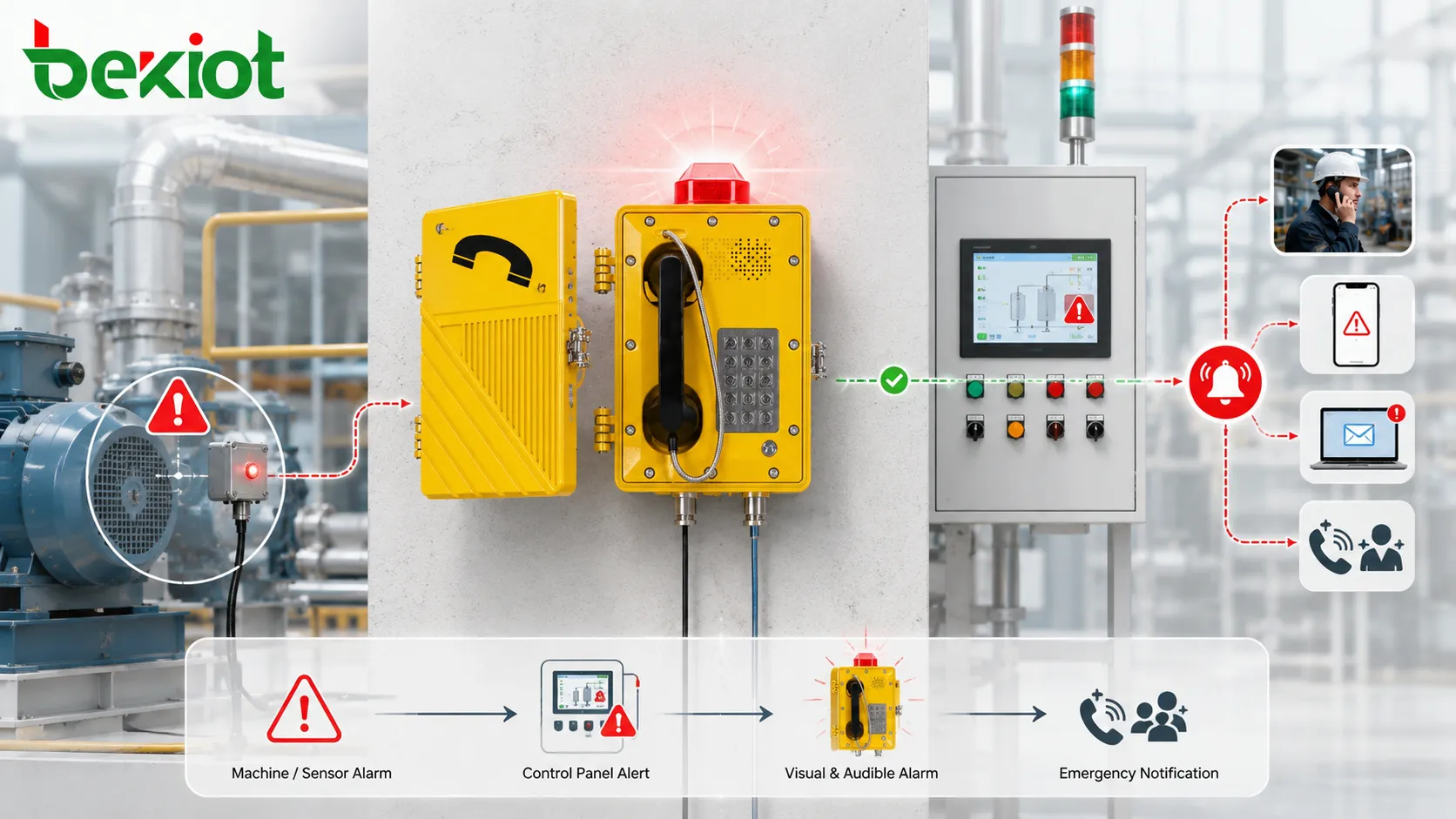

警報および通信システムとの統合

ストロボビーコンは、完全な警報ワークフローの一部となることで、より価値が高まります。装置は点滅するだけでなく、明確なイベント検出、応答割り当て、確認応答、復旧をサポートする必要があります。

センサーおよびコントローラーとの連携

センサーとコントローラーは、温度、圧力、ガス濃度、ドア状態、機器故障、緊急停止、またはアクセス状態に基づいてビーコンをトリガーできます。PLCと警報盤は、多くの場合、ビーコン制御用のリレー出力またはデジタル出力を提供します。

制御ロジックは、オペレーターが理解できるほど単純であるべきです。各ビーコン信号には、明確な原因と期待される応答が必要です。

構内放送およびインターホンとの接続

視覚警告は音声システムと組み合わせることができます。ビーコンは更なる指示を探すよう人々に警告し、構内放送スピーカー、インターホン、または電話接続がメッセージまたは通信チャネルを提供します。

これは、オペレーターが可視表示と音声調整の両方を必要とする産業サイト、緊急ステーション、警備ポスト、トンネル、プラント、大規模施設で有用です。

制御室への通知

ローカルな点滅は、しばしば制御室に報告されるべきです。ビーコンがローカルでのみ作動し、監視プラットフォームにイベントが表示されない場合、監督者はインシデントが発生したことを知らない可能性があります。

重要な警報については、イベントを場所、時刻、装置ID、警報タイプ、確認応答状態、応答結果とともに記録する必要があります。

選択と配備の考慮事項

ストロボビーコンの選択には、警報目的、環境、ユーザー、応答プロセスの明確な理解が必要です。装置は外観や価格だけで選択するのではなく、現場に適合させる必要があります。

イベントタイプの定義

最初のステップは、ビーコンが何を意味するかを定義することです。緊急、警告、機器状態、アクセス警告、保守要求、またはプロセス状態を表す場合があります。

明確なイベント定義がないと、ユーザーは点滅光を見ても、どのような行動をとるべきか分からない可能性があります。警報の意味は文書化し、スタッフトレーニングに含める必要があります。

環境への適合

屋内、屋外、ほこりっぽい、湿気、腐食性、高温、低温、振動しやすい、危険な環境では、異なる筐体設計と認証が必要です。

危険区域の場合、装置が分類された場所に対して適切に認証され、関連要件に従って設置されていない限り、通常のビーコンを使用すべきではありません。

取り付け位置の計画

ビーコンは、応答する必要のある人々から見える位置にあるべきです。棚、パイプ、機械、ドア、ケーブルトレイ、車両、構造物の背後に隠してはいけません。

取り付け高さと角度は、実際の作業位置から確認する必要があります。一方向からは見えるビーコンが、別の方向からは遮られる可能性があります。

電源とバックアップ要件の確認

ビーコンが緊急または安全システムの一部である場合、電力の継続性が重要になることがあります。バックアップ電源、回路監視、ケーブル配線、故障報告を考慮する必要があります。

緊急時に電力を失うビーコンは、最も必要な時にまさに故障する可能性があります。

保守とテスト

ストロボビーコンは長期間アイドル状態になる可能性があるため、テストと保守を行う必要があります。ほとんど作動しない装置でも、経年劣化、配線不良、水の浸入、ほこり、腐食、または電力の問題により故障する可能性があります。

機能テスト

機能テストは、トリガー条件が発生したときにビーコンが正しく作動することを確認します。テストでは、色、フラッシュパターン、明るさ、リセット動作、制御入力、警報連携をチェックする必要があります。

テスト警報は、混乱を避けるために制御室および現場担当者と調整する必要があります。テスト記録は保守管理に有用です。

目視検査

検査では、レンズ、筐体、取り付けブラケット、ケーブル入口、シーリング、ラベル、腐食、汚れ、ひび割れ、物理的損傷をチェックする必要があります。汚れたレンズや緩んだ取り付けは有効性を低下させる可能性があります。

屋外および産業用ビーコンは、より過酷な環境条件に直面するため、より頻繁な検査が必要になる場合があります。

配線と制御のチェック

技術者は、端子の締め付け、電圧の安定性、リレー動作、PLC出力状態、ドライ接点ロジック、制御モジュール機能を確認する必要があります。断続的な配線不良は、警報の見逃しや誤ったフラッシュを引き起こす可能性があります。

ビーコンが監視プラットフォームにリンクされている場合、イベント記録をチェックして、作動と復旧が正しくログに記録されていることを確認する必要があります。

避けるべき一般的な誤り

よくある誤りの一つは、各色やフラッシュパターンが何を意味するかを定義せずにビーコンを設置することです。これは有用な警告ではなく視覚的ノイズを生み出します。

別の誤りは、環境に対して
