ストロボビーコンは、注意を引きつけたり、機器の状態を示したり、危険を知らせたり、緊急対応を支援するために、明るい点滅光を発する視覚信号装置です。工場、倉庫、交通施設、公共施設、セキュリティシステム、火災報知インターフェース、機械ライン、制御室、アクセスポイント、屋外警告設備などで一般的に使用されています。

通常の表示灯とは異なり、ストロボビーコンは素早く気づかれるように設計されています。点滅パターン、明るさ、色、取り付け位置、筐体設計により、可聴警報が聞き取りにくい騒音環境でも、警報や状態変化を識別しやすくなります。

ストロボビーコンは、警報や状態信号を目に見える警告に変え、音だけでは不十分な場合に、人々がイベントをより早く察知できるようにします。

ストロボビーコンの基本的な意味

ストロボビーコンは、光による警報装置であり、視覚表示を提供します。連続点滅、一定速度のパルス、設定されたパターンに従った点滅、または他のシステムからのトリガー時にのみ作動することがあります。機械、壁、天井、ポール、車両、キャビネット、ゲート、制御盤、緊急ステーションなどに設置できます。

現代の安全・自動化システムでは、ストロボビーコンはセンサー、警報盤、PLC、アクセス制御システム、ビル管理システム、構内放送設備、セキュリティ機器、火災報知インターフェース、通信端末などに接続されます。接続されたシステムがイベントを検知すると、ビーコンは近くの要員に視覚信号を提供します。

視覚警報機能

ストロボビーコンの主な機能は、視覚的な警報表示です。異常事象が発生すると、ビーコンが点滅して、注意や対応が必要であることを知らせます。これには、機械故障、緊急停止、不正アクセス、ガス検知、火災警報、安全扉の開放、高温、プロセス異常などが含まれます。

視覚警報は、作業者が聴覚保護具を着用している場所、機械の騒音が大きい場所、人々が広範囲に分散している場所、または可聴警報だけでは不十分な場合に特に有効です。

状態表示機能

ストロボビーコンは、状態表示にも使用されます。異なる色や点滅パターンにより、機械が稼働中、停止中、故障中、材料待ち、メンテナンス中、緊急状態にあるかどうかを示すことができます。

これにより、オペレーターは遠くから機器の状態を把握できます。生産環境では、視覚的な状態表示が応答時間を短縮し、オペレーター、保守チーム、監督者間の連携を改善します。

ストロボビーコンの仕組み

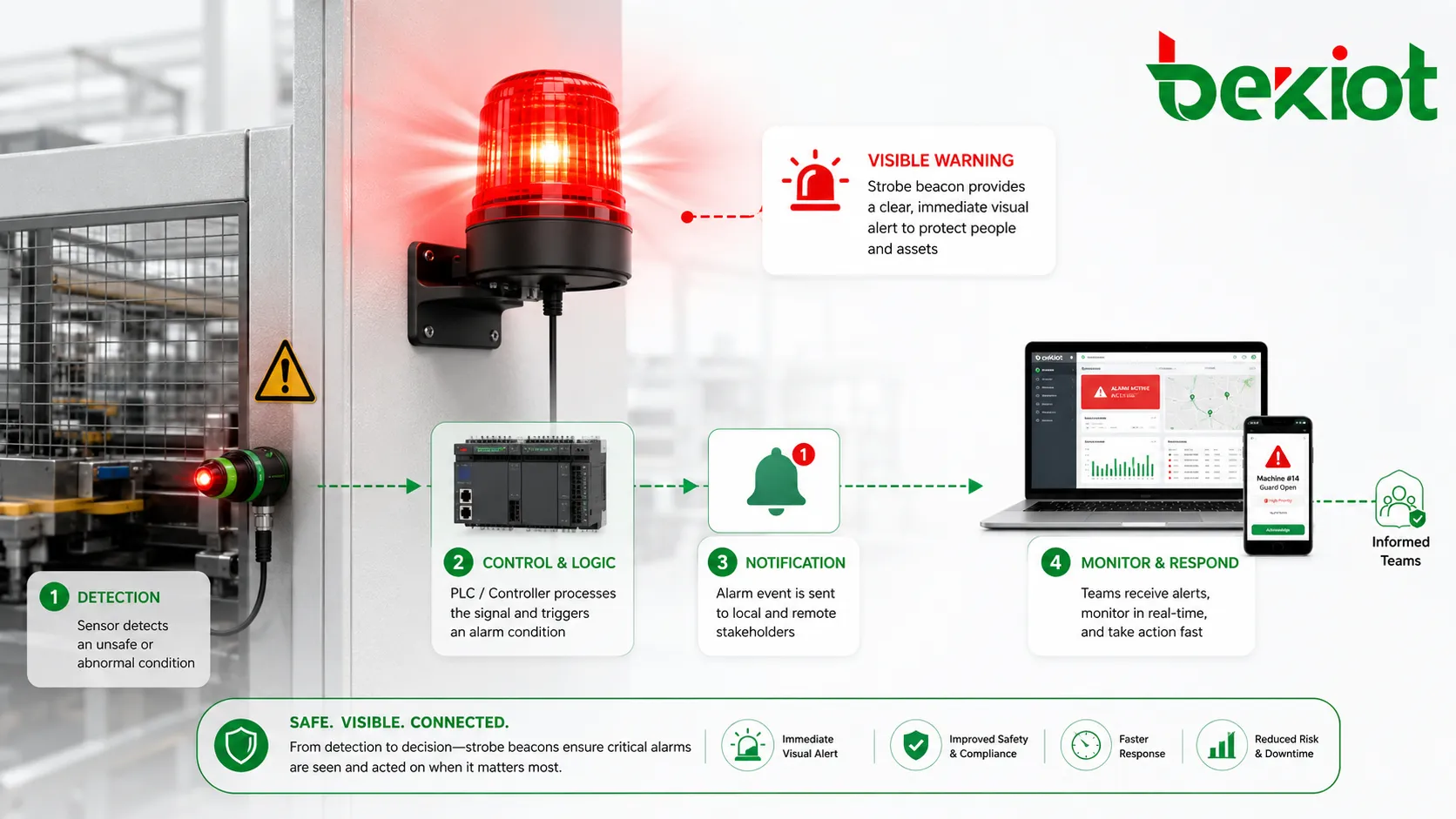

ストロボビーコンは、トリガー信号を受信し、それを点滅光出力に変換することで動作します。トリガーは、リレー接点、ドライ接点入力、PLC出力、警報盤、電源回路、ネットワークコントローラー、統合制御モジュールなどから得られます。

一旦作動すると、LED、キセノンチューブ、その他の光源を通じて光を放射します。現代の産業用および商業用ストロボビーコンは、高効率、長寿命、高速応答、柔軟な点滅制御を提供するため、一般的にLED技術を使用しています。

トリガー入力

ビーコンは、起動信号を受け取る必要があります。単純なシステムでは、これは直接的な電源入力です。電源が投入されると、ビーコンは点滅を開始します。より高度なシステムでは、警報コントローラ、PLC、安全リレー、またはネットワークI/Oモジュールから制御信号を受け取ることがあります。

一部のビーコンは複数の入力チャンネルをサポートしており、異なるイベントで異なる色やパターンをトリガーできます。これにより、警告、故障、緊急、メンテナンスの各状態を区別できます。

光の生成

従来のストロボビーコンは、しばしばキセノンフラッシュチューブを使用し、ガスを通じてエネルギーを放電することで明るい閃光を発生させました。LEDストロボビーコンは、発光ダイオードと電子制御回路を用いて点滅パターンを生成します。

LED設計は、消費電力が少なく、色の選択肢が多く、発熱が少なく、より精密に制御できるため、現在広く採用されています。しかし、明るさ、環境、電圧、視認距離、アプリケーションの要件に応じて、適切な技術を選択する必要があります。

点滅パターン制御

点滅パターンは、人々がビーコンに気づく速さに影響します。一般的なパターンには、単発フラッシュ、ダブルフラッシュ、回転模擬、パルス点滅、常時点灯、高速点滅、多段階警告パターンなどがあります。

点滅パターンは慎重に選択する必要があります。弱すぎると見落とされ、攻撃的すぎると注意散漫や視覚的不快感を引き起こす可能性があります。安全関連システムでは、点滅パターンは適用される規格や現場ルールに従う必要があります。

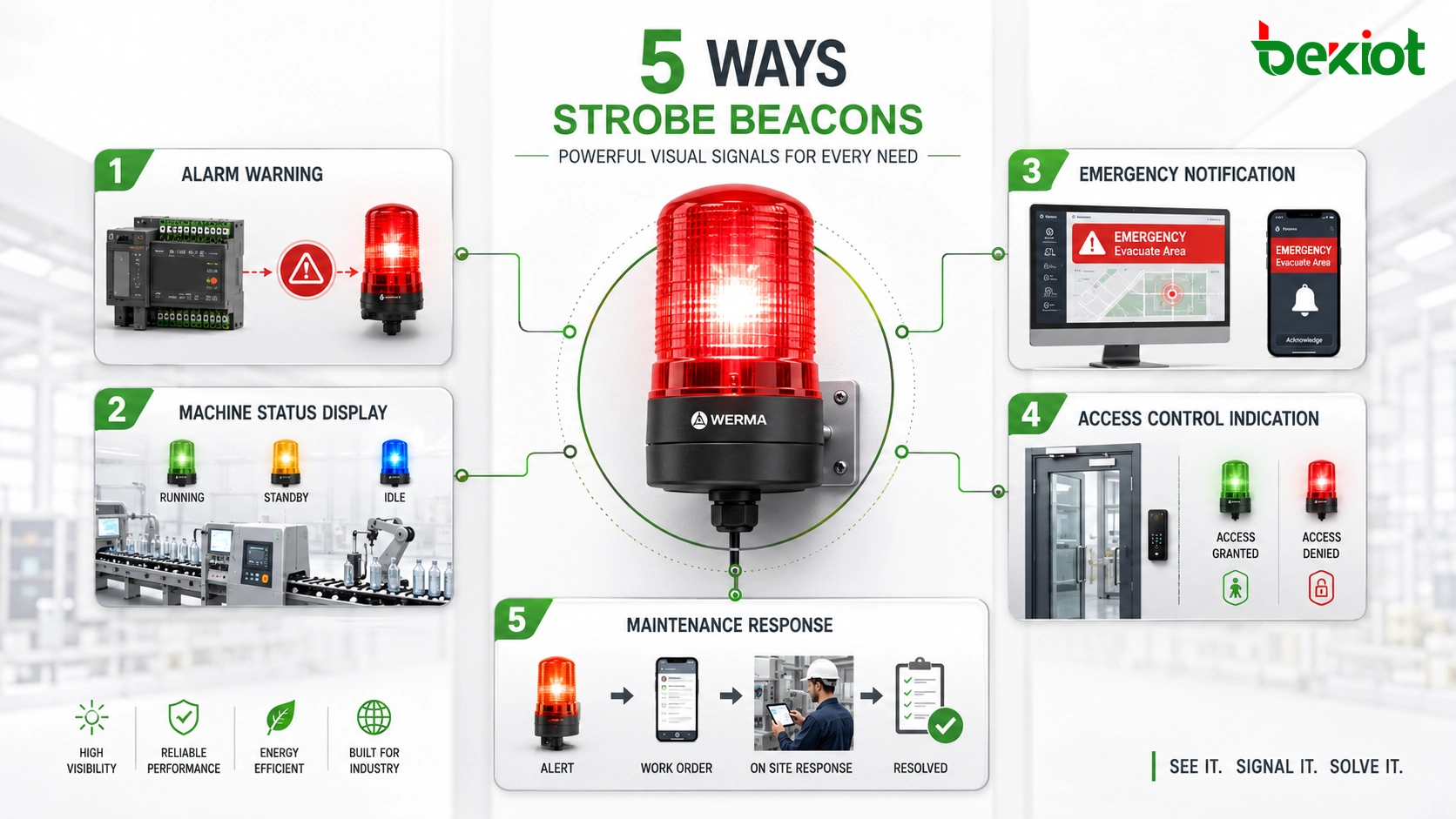

ストロボビーコンの主な機能

ストロボビーコンは、単なる照明以上のものを提供します。警報認識、プロセスの可視化、安全調整、アクセス制御、緊急対応をサポートします。その機能は、接続方法と設置場所によって異なります。

警報による警告

警報警告は最も一般的な機能です。システムが危険や異常状態を検知すると、ビーコンが点滅して近くの人に知らせます。これにより、作業員は作業を停止したり、危険区域を避けたり、機器を点検したり、緊急手順に従ったりすることができます。

視覚警告は、警報が実際の作業条件下で人々に届かなければならないため重要です。騒がしい作業場、工場、トンネル、積み込みドック、機械室などでは、音が環境騒音に遮られることがあります。点滅ビーコンは、別の警報チャネルを追加します。

機械状態表示

機械や生産ラインでは、ビーコンを使って稼働状態を表示します。緑色は正常運転、黄色は待機または警告、赤色は故障、青色や白色は現場の取り決めに応じた特殊なプロセス状態を示すことがあります。

明確な状態表示は、オペレーターが問題を迅速に特定するのに役立ちます。また、大規模な製造エリアにおけるリーン生産、保守派遣、およびビジュアルマネジメントも支援します。

緊急通知

緊急システムでは、ストロボビーコンは避難、封鎖、機器停止、ヘルプポイントの起動、安全ゾーンの警告を支援できます。出口、廊下、機械室、緊急通報ステーション、公共エリア、制御ポイントの近くに設置されることがあります。

緊急通知は、完全なワークフローとして設計する必要があります。ビーコンは、可聴警報、館内放送、標識、照明、通信システム、および必要に応じて対応手順と連携させる必要があります。

アクセスおよびセキュリティ表示

セキュリティおよびアクセス制御システムでは、ビーコンを使用して、ドアのこじ開け、不正入室、立入禁止区域警報、ゲートの動き、バリアの状態、侵入イベントを示すことがあります。視覚信号は、警備員が影響を受けた場所を迅速に特定するのに役立ちます。

車両ゲートや積み込みエリアでは、ドア、バリア、リフト、自動機器の作動時に、歩行者やドライバーに警告することもできます。

リモートメンテナンス支援

一部のシステムでは、保守チームを正しい機器に誘導するためにストロボビーコンを使用します。故障が発生すると、影響を受けたキャビネット、機械、またはステーションのビーコンが点滅し、問題の場所を特定しやすくなります。

これは、類似した機械、パネル、または装置が多数設置されている大規模施設で役立ちます。視覚的な位置情報により、トラブルシューティング時間を短縮できます。

安全と運用におけるシステム価値

ストロボビーコンの価値は、迅速な視覚的気づきにあります。特に環境が騒がしく、複雑で、視覚的に散在している場合に、注意を必要とする状態に人々が気づくのを助けます。

より迅速なイベント認識

明るく点滅する信号は、遠くからでも素早く認識できます。これにより、作業員、オペレーター、警備員、ドライバー、保守員は、常に画面を監視することなくイベントに気づくことができます。

安全システムや生産環境では、迅速な認識が重要です。機械故障、ガス警報、緊急停止、アクセス警報への対応が遅れると、リスクとダウンタイムが増大する可能性があります。

改善された多感覚警報

多くの警報システムでは、音と光の両方を使用します。可聴警報は聴覚で注意を引き、ストロボビーコンは視覚的な確認を提供します。この多感覚アプローチにより、人々がイベントに気づく可能性が向上します。

視覚警報は、聴覚に制限のある人や聴覚保護具を使用する作業者にとっても重要です。アクセシビリティに配慮した施設設計では、視覚信号は通知戦略の重要な一部となり得ます。

より良い運用の可視性

ストロボビーコンは、監督者やオペレーターがすべてのパネルまで歩いたり、すべてのソフトウェアインターフェースを開いたりすることなく、システムの状態を把握するのに役立ちます。ビーコンは、機械の状態、エリア警告、アクセスイベント、プロセス異常を一目で示すことができます。

これにより、工場、倉庫、物流センター、駐車場、ユーティリティルーム、制御環境におけるビジュアルマネジメントを支援します。

応答時間の短縮

ビーコンが影響を受けた機器やゾーンの近くに設置されていると、対応者はより迅速に場所を特定できます。これにより、保守時間を短縮し、安全対応を改善し、プロセスの中断を短縮できます。

分散した施設では、明確な視覚的位置信号により、複数の警報や機械が存在する場合の混乱を回避できます。

考慮すべき技術的特徴

ストロボビーコンを選択するには、色を選ぶ以上のことが必要です。デバイスは、環境、視認性要件、電源、制御方法、取り付け場所、安全目的に適合する必要があります。

光源の種類

一般的な光源タイプにはLEDとキセノンがあります。LEDビーコンは、省エネで耐久性があり、柔軟な点滅制御に適しているため広く使用されています。キセノンビーコンは非常に強力な閃光を生成できますが、より多くの電力とメンテナンスが必要になる場合があります。

現代の産業用および商業用アプリケーションのほとんどでは、LEDストロボビーコンが好まれることが多いですが、特殊な環境では特定の光出力特性が依然として必要になる場合があります。

色の選択

ビーコンの色は、現場の基準および組織または適用される規制によって割り当てられた意味に従う必要があります。一般的な色は、赤は緊急または停止、黄（アンバー）は警告、緑は正常運転、青は特殊状態、白は一般的な視覚信号です。

色の意味は、施設全体で一貫している必要があります。同じ色が異なるエリアで異なる意味を持つと、イベント発生時にオペレーターが混乱する可能性があります。

輝度と視認距離

輝度は、視認距離と周囲光に合わせる必要があります。屋外の日中に使用するビーコンは、薄暗い機械室で使用するものよりも強力な光出力が必要です。

明るさが低すぎると、警報の効果が低下する可能性があり、狭い室内スペースでの過度の明るさは不快になる可能性があります。適切なレベルは、設置高さ、視野角、背景照明、安全要件によって異なります。

点滅速度とパターン

点滅速度は注意力に影響します。遅い点滅は状態表示に適しており、より速いまたは緊急性の高いパターンは警報に使用されます。一部のデバイスでは、点滅パターンを選択できます。

点滅設定は標準化する必要があります。安全アプリケーションでは、確立された警告の意味と矛盾したり、不要な注意散漫を引き起こす可能性のある任意のパターンは避けてください。

電圧と制御インターフェース

ストロボビーコンは、12V DC、24V DC、110V AC、220V ACなど、さまざまな電圧やプロジェクト固有の電源をサポートする場合があります。制御は、直接電源起動、リレー接点、ドライ接点、PLC出力、ネットワークI/O、フィールドバスインターフェースなどです。

正しい配線と電圧の選択が重要です。不一致は誤動作や機器の損傷を引き起こす可能性があります。設置は、デバイスのマニュアルと電気安全要件に従って行う必要があります。

ストロボビーコンの一般的なタイプ

ストロボビーコンは、取り付け方法、光源、筐体保護等級、色設計、制御機能によって分類できます。適切なタイプは、プロジェクト環境によって異なります。

単色ビーコン

単色ビーコンは、明確な1つの警報意味が必要な場合に使用されます。たとえば、赤色ビーコンは緊急停止を示し、アンバービーコンは機器警告を示す場合があります。

このタイプはシンプルでわかりやすく、システムが明確なオン/オフの視覚信号を必要とする場合にうまく機能します。

多色ビーコン

多色ビーコンは、1つのデバイスで異なる状態を表示できます。制御入力に応じて、赤、アンバー、緑、青、または白色の光を使用できます。

これは、スペースが限られているが複数の状態レベルを表示する必要がある機械、ワークステーション、アクセスポイント、制御盤で役立ちます。

サウンダービーコン

サウンダービーコンは、点滅灯と可聴警報を組み合わせたものです。1台のユニットで視覚と音の両方の警報が必要な場合に役立ちます。

音の出力レベル、トーンパターン、ビーコンの明るさ、設置場所は、警報が効果的でありながら過剰にならないように慎重に選択する必要があります。

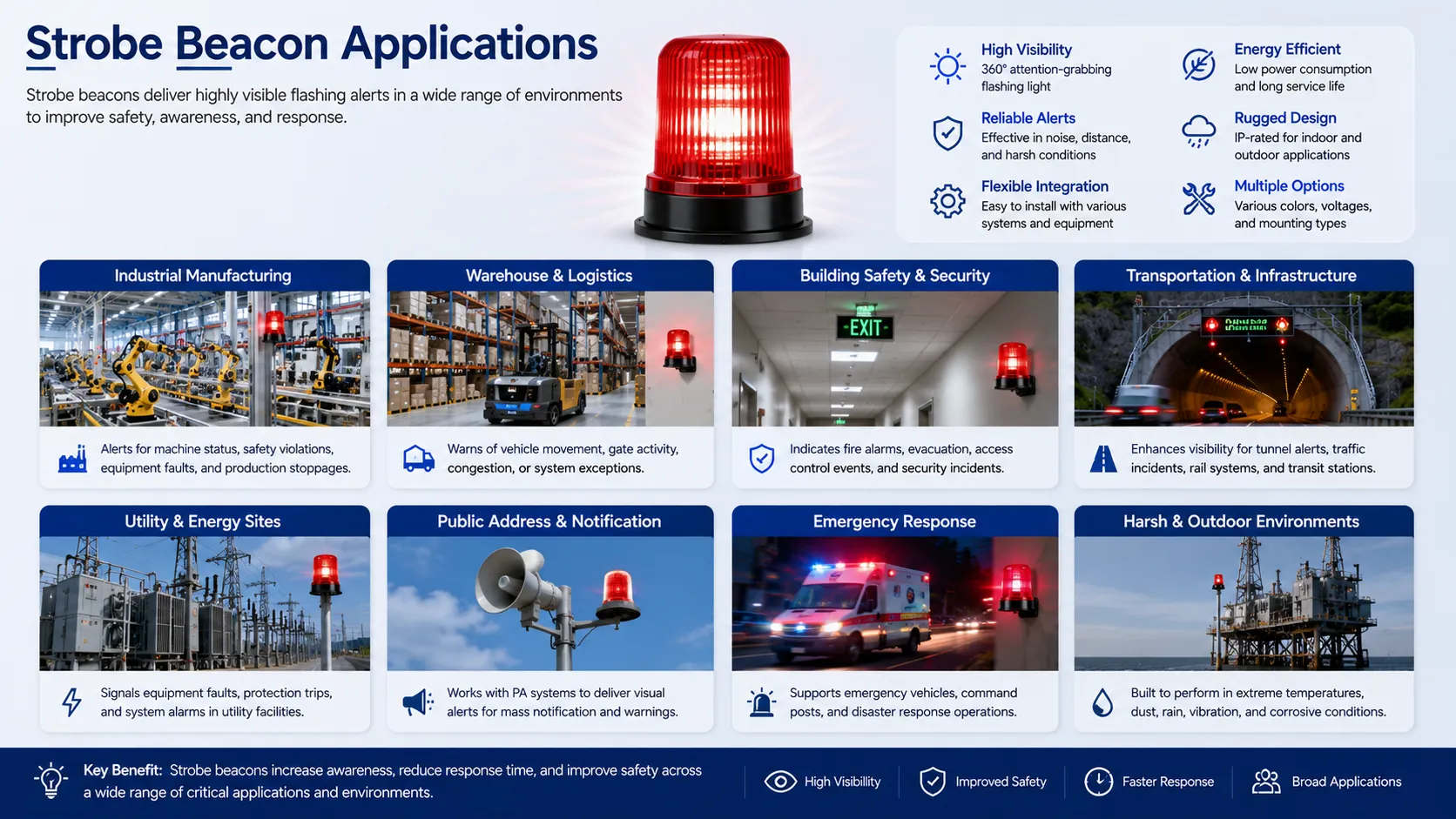

さまざまな環境での用途

ストロボビーコンは、視覚信号がシンプルで直接的かつ効果的であるため、多くの業界で使用されています。その役割は、基本的な機械表示から重要な緊急警報までさまざまです。

産業製造

製造施設では、機械、コンベア、ロボットセル、生産ライン、制御盤、安全システムにストロボビーコンを使用します。ビーコンは、稼働状態、故障、緊急停止、材料不足、品質問題、保守要求などを示すことができます。

明確な視覚的状態は、ダウンタイムの削減に役立ち、オペレーターと保守チーム間の対応調整を改善します。

倉庫および物流

倉庫では、積み込みドック、自動保管システム、フォークリフトエリア、コンベアシステム、ゲート、リフト、交通警告ポイントにストロボビーコンを使用します。ビーコンは、機器の作動中やエリアが制限されている場合に人々に警告できます。

大規模な物流サイトでは、視覚信号により作業員がアクティブなゾーンをすばやく識別し、繁忙時の混乱を軽減できます。

建物の安全と設備システム

建物では、火災報知インターフェース、アクセス制御システム、非常口、機械室、ポンプ室、エレベーター、HVACシステム、セキュリティ警報と共にストロボビーコンを使用する場合があります。

視覚警報は、機械室、地下室、廊下、制御室、公共エリアなど、スタッフが異常状態を迅速に認識する必要がある場所で役立ちます。

交通およびインフラ

空港、鉄道駅、トンネル、港湾、駐車場、バスターミナルなどの交通サイトでは、警告、誘導、アクセス制御、機器状態、緊急表示にビーコンを使用します。

屋外およびインフラ環境では、耐候性、昼間の視認性、耐振動性、メンテナンスアクセスについて慎重な選択が必要です。

エネルギーおよびユーティリティサイト

変電所、太陽光発電所、風力発電所、水処理施設、ポンプ場、通信シェルターでは、故障警報、アクセス警告、高電圧エリア表示、機器状態、遠隔地の保守アラートにストロボビーコンを使用することがあります。

多くのユーティリティサイトは無人であるため、ビーコン信号は遠隔監視システムと連携して、現場要員が到着した際に誘導することができます。

セキュリティと緊急対応

セキュリティシステムでは、侵入、パニック警報、ドアこじ開け、境界侵害、立入禁止区域アクセスを示すためにストロボビーコンを使用します。緊急対応システムでは、ヘルプポイント、避難経路、対応ステーション、警報ゾーンをマークするためにビーコンを使用することがあります。

これらのアプリケーションでは、視認性、正しい色の意味、対応ワークフローとの統合が、装飾的な外観よりも重要です。

設置と展開に関する考慮事項

適切な展開が、ストロボビーコンの有効性を決定します。誤った場所、誤った明るさ、または不明確な意味で設置されたビーコンは、意図した安全や運用をサポートできない可能性があります。

取り付け場所

ビーコンは、対象者が見ることができる場所に設置する必要があります。機器、壁、配管、棚、車両、ドア、その他の構造物によって遮られてはいけません。

取り付け高さと角度が重要です。低すぎると隠れてしまい、高すぎると通常の視野から外れる可能性があります。試運転時には、現場のウォークスルーと視認性チェックが役立ちます。

環境保護

筐体は環境に適合する必要があります。屋外エリアでは、防水、防塵、耐UV、耐食性の設計が必要になる場合があります。産業環境では、油霧、振動、化学薬品、衝撃、または極端な温度への耐性が求められることがあります。

危険場所では、地域の分類要件に従って、適切に認証された防爆または本質安全防爆のデバイスのみを検討する必要があります。

配線と電源

配線は、デバイスの電圧、電流、制御方法、ケーブル距離、設置環境に合わせる必要があります。不適切な配線は、電圧降下、ちらつき、起動失敗、誤警報の原因となります。

電源回路と信号回路は明確に文書化する必要があります。ビーコンが緊急システムの一部である場合、バックアップ電源の要件も考慮する必要があります。

色とメッセージの一貫性

ビーコンの色と意味は、サイト全体で標準化する必要があります。オペレーターは、各色と点滅パターンの意味を理解している必要があります。

さまざまな警報タイプがある施設では、トレーニングと標識が必要になる場合があります。一貫性は混乱を減らし、より迅速な対応を支援します。

保守とテストのヒント

ストロボビーコンは長期間使用されないことがありますが、必要なときに作動する必要があります。定期的なテストと検査は、信頼性の高い動作を保証するのに役立ちます。

機能テスト

機能テストでは、トリガー時にビーコンが正しく作動することを確認します。テストでは、光出力、点滅パターン、色、制御入力、警報連動、リセット動作を検証する必要があります。

テストは、テスト警報が実際のイベントと混同されないように、オペレーターと調整する必要があります。テスト記録は、安全管理とコンプライアンスレビューに役立ちます。

目視検査

検査では、レンズの透明度、ハウジングの状態、取り付けの確実さ、ケーブル入口、腐食、水の浸入、汚れ、ひび割れ、ラベルの状態を確認する必要があります。

汚れや損傷のあるレンズは視認性を低下させます。屋外および産業用ビーコンは、ほこり、天候、振動、化学物質が性能に影響を与える可能性があるため、より頻繁な検査が必要になる場合があります。

電源と制御のチェック

技術者は、電源の安定性、端子の締め付け、リレー出力、PLC信号、ドライ接点状態、制御モジュールの動作を確認する必要があります。断続的な配線障害は、警報の信頼性を損なう可能性があります。

ビーコンが監視システムに接続されている場合は、警報ログを確認して、起動イベントが正しく記録されていることを確認する必要があります。

交換計画

LEDビーコンは長寿命ですが、永久的ではありません。キセノンチューブ、レンズ、シール、電子部品、取り付け部品は、時間の経過とともに摩耗または劣化する可能性があります。

交換計画では、デバイスの経過年数、環境ストレス、重要度、メーカーのガイダンス、検査結果を考慮する必要があります。

避けるべきよくある間違い

よくある間違いは、視野角、取り付け位置、周囲光、色の意味を考慮せずに、明るさだけでビーコンを選ぶことです。高い明るさだけでは、効果的な警告は保証されません。

もう一つの間違いは、意味が不明確なビーコンを使いすぎることです。軽微な状態ごとに点滅灯を使用すると、作業員はそれらを無視する可能性があります。警報の優先順位と視覚言語は慎重に設計する必要があります。

三つ目の間違いは、アクセシビリティと騒音条件を忘れることです。一部の環境では、視覚警報が音を補完する必要がありますが、他の環境では、警報をはっきりと聞き取れない人々にとって主な警報手段となる場合があります。

四つ目の間違いは、警報ワークフロー全体をテストしないことです。ビーコンはローカルで機能するかもしれませんが、リンクされた警報、リセット、確認、または通知プロセスが不完全なままである可能性があります。

システム設計のベストプラクティス

優れたストロボビーコン設計は、伝達すべきイベントから始まります。システムは、誰が信号に気づく必要があるか、どのようなアクションを取るべきか、ビーコンがより大きな警報またはステータスワークフローにどのように適合するかを定義する必要があります。

警報優先度の定義

すべてのイベントに同じ視覚的強度が必要なわけではありません。緊急、警告、メンテナンス、および正常な状態を明確に分離する必要があります。これにより、警報疲れを防ぎ、最も重要なイベントに最初に対応できるようになります。

優先順位ルールは文書化し、色、点滅速度、音の連動、システム通知ロジックに反映させる必要があります。

必要に応じて視覚警報と可聴警報を組み合わせる

多くの環境では、視覚警報と可聴警報を組み合わせた方がうまく機能します。サウンダーが注意を引き、ビーコンが場所やイベントの種類を特定するのに役立ちます。

ただし、音のレベルと光の強度はスペースに適している必要があります。過剰な警報はストレスや混乱を引き起こす可能性があり、弱い警報は見逃される可能性があります。

実際の条件下での視認性テスト

視認性は、設置時だけでなく、実際の運用条件下でテストする必要があります。日光、ほこり、機械の動き、棚のレイアウト、作業者の位置、背景照明はすべて、ビーコンの効果に影響を与える可能性があります。

テストには、信号に対応する必要のある人々を含める必要があります。彼らのフィードバックにより、遮られた視線や混乱を招く色の意味が明らかになることがあります。

信号の意味を文書化

各ビーコンの色、パターン、場所を文書化する必要があります。オペレーターと保守チームは、ビーコンの意味と必要なアクションを理解している必要があります。

適切な文書化は、将来のアップグレードにも役立ちます。機械やシステムが変更された場合、ビーコンロジックを推測するのではなく、レビューすることができます。

よくある質問

ストロボビーコンは屋外で使用できますか？

はい、ただしビーコンは、屋外暴露に適した筐体と材料設計が必要です。耐候性、耐UV性、温度範囲、取り付け方法、耐食性、および昼間の視認性を確認してください。

ビーコンの色はどのように選択すべきですか？

色は、現場の基準、業界の慣行、および安全または運用チームによって割り当てられた意味に従う必要があります。赤は緊急または停止、アンバーは警告、緑は正常状態によく使用されますが、最終的な意味は地域の規則で決定する必要があります。

ストロボビーコンは聴覚障害のある人を助けることができますか？

はい。視覚警報は、可聴警報をはっきりと聞き取れない人々をサポートできます。アクセシビリティに敏感な環境では、ビーコンの配置、明るさ、カバレッジを慎重に検討する必要があります。

ビーコンが点滅しているのに、制御システムに警報が表示されないのはなぜですか？

考えられる原因としては、局所的な配線障害、手動テストモード、誤ったリレーロジック、別系統の電源起動、PLC出力の不一致、監視システムへのフィードバック信号の欠落などがあります。回路全体を資格のある担当者が確認する必要があります。

すべての機械故障でストロボビーコンを作動させるべきですか？

必ずしもそうではありません。軽微なプロセス状態と重大な警報は分離する必要があります。優先度の低いイベントが多すぎると、点滅ビーコンが作動し、作業員が重要な警報を無視する可能性があります。警報優先度の設計が重要です。

設置後のビーコンの視認性を確認するにはどうすればよいですか？

通常の照明および作業条件下でビーコンを作動させ、さまざまな視点をチェックし、視線を確認し、点滅パターンの明瞭さを評価し、意図された対応者に信号が容易に気づくかどうかを尋ねることによって、視認性を確認できます。
