SIPスピーカーとは何ですか？どのように動作しますか？

SIPスピーカーは、IPネットワーク経由でページング、アナウンス、警報音声を受信するアクティブ型ネットワーク音声端末です。アンプ回路だけに接続されるパッシブスピーカーとは異なり、SIPベースの通信システムに直接参加でき、IP PBX、ページングサーバー、指令コンソール、SIP電話、その他の互換ソースから呼び出すことができます。

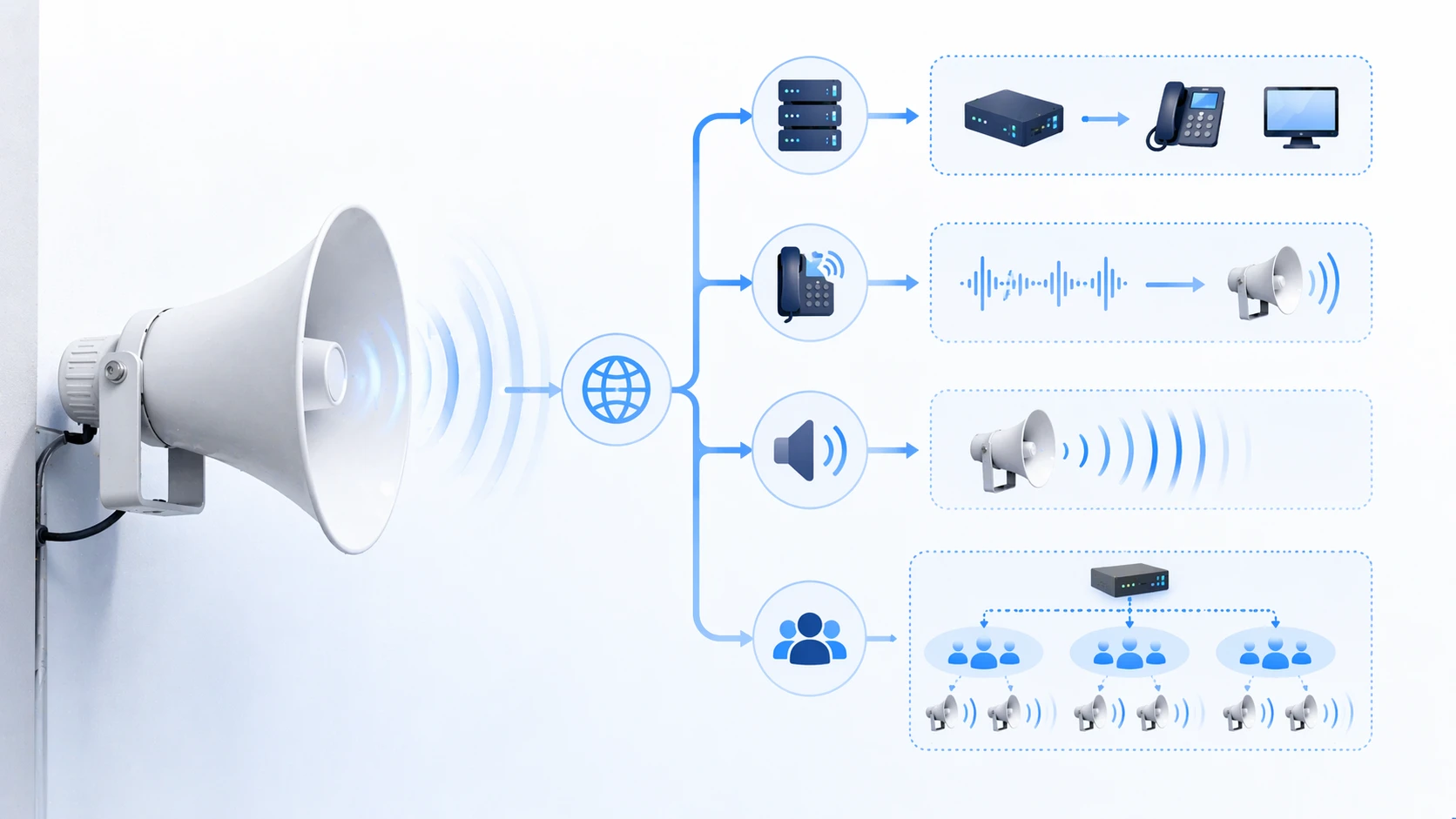

SIPは主に、通信セッションの確立と制御に必要なシグナリングを処理します。ページングが確立されると、実際の音声ストリームは通常、セッションでネゴシエートされたパラメータに基づきRTP音声として伝送されます。多くのネットワークスピーカーはマルチキャスト音声も受信でき、スピーカーごとに個別のメディアストリームを作成することなく、同じアナウンスを多数の端末へ配信できます。

この構成は、音声アナウンスを電話、インターコム、ページングコンソール、その他のIP通信機器と同じEthernetインフラ上で運用する必要がある場所に適しています。そのため、設計時に検討すべき点はスピーカー出力だけではありません。呼ルーティング、音声伝送、マルチキャストの動作、ネットワーク設定、音響カバレッジのすべてがシステム性能に影響します。

IPページングシステムにおけるネットワークスピーカーの位置付け

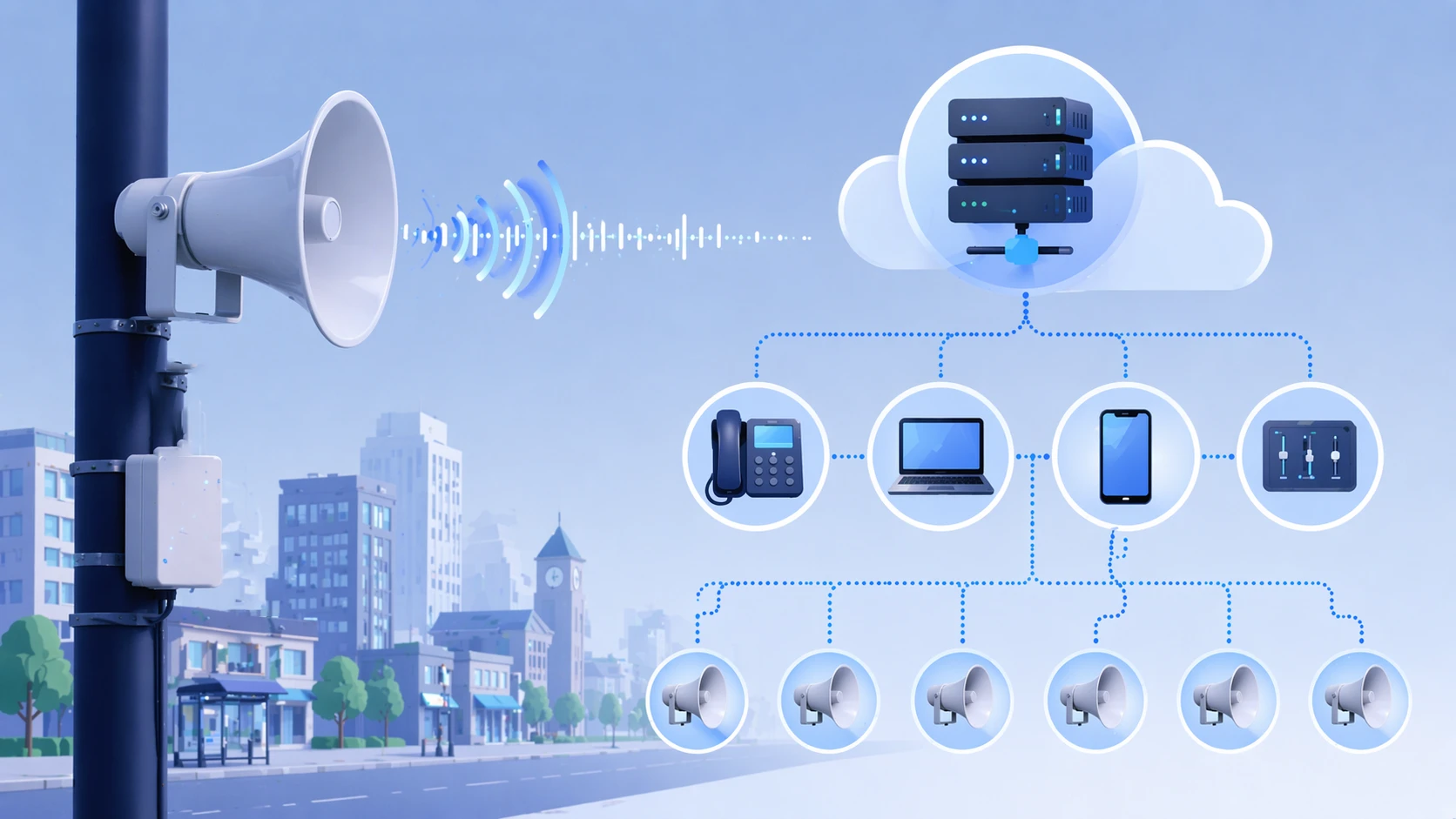

一般的なページング経路は、オペレーターまたは自動イベントから始まります。音源には、ページングキー付き卓上電話、IPページングマイク、指令コンソール、インターコム端末、ソフトウェアアプリケーション、警報プラットフォームなどを使用できます。要求はその後、施設のSIPまたはページング環境を経由し、1台のスピーカー、事前定義されたページンググループ、またはより広い放送ゾーンへルーティングされます。

スピーカーをSIP端末として登録すると、各機器に内線番号またはその他の論理IDを割り当てられます。PBXまたはページングサーバーは、どの宛先が呼を受けるかを判断できます。たとえば制御室では、生産エリア用と倉庫用に別々の番号をダイヤルし、施設全体の緊急番号では、設定されたページングロジックに従って複数ゾーンを同時に対象にできます。

スピーカーのハードウェアも従来の音声経路を変えます。多くのIPモデルはネットワークインターフェース、デコーダー、アンプを内蔵しているため、Ethernet接続を端末まで直接引き込めます。PoE対応モデルは、同じケーブルからデータと電力を受け取ることができます。高出力モデルでは、アンプの要件に応じてPoE+、別の給電規格、または独立電源が必要になる場合があります。

SIPを導入したからといって、既存のアナログスピーカーを撤去する必要はありません。建物に利用可能なスピーカー回線がすでにある場合、SIPページングアダプターやネットワークアンプを使ってIP接続を追加しつつ、下流のアナログスピーカー回線を継続利用できます。したがって、適切に構成を設計すれば、新しいIPスピーカーと既存のPA設備を同一プロジェクト内で併用できます。

シグナリングと音声がスピーカーに届く仕組み

登録型のSIP構成では、スピーカーはまずネットワークに接続し、設定されたSIPサーバーまたはIP PBXに認証します。登録後、呼制御システムはその端末への到達先を把握します。機種によっては、すべてのアナウンスで従来型PBXに依存せず、直接IPモードやマルチキャストモードで動作することもできます。

オペレーターがページングを開始すると、SIPシグナリングによってセッションが確立されます。要求には宛先が含まれ、通常はSDPを介してメディア情報も通知されるため、双方が使用する音声形式とネットワークパラメータを把握できます。セッションが受け入れられると、スピーカーは手動応答を待つことなくページングチャネルを自動的に開きます。

その後、音声メッセージは通常RTPメディアストリームとして伝送されます。スピーカーはパケットを受信し、選択されたコーデックをデコードして、得られた音声を内蔵アンプとスピーカーユニットへ送ります。送信元がアナウンスを終了すると、SIPシグナリングがセッションを終了します。

トラブルシューティングでは、シグナリングとメディアを分けて確認することが重要です。端末が正常に登録されていても、RTPが遮断されている、誤ったアドレスへ送られている、またはファイアウォールやネットワーク設定の影響を受けている場合、音が出ないことがあります。同様に、SIP呼が正常に確立されても、パケット配送が不安定なら音切れや明瞭度低下が発生する可能性があります。

音声ページングは通常、映像ほど大きな帯域を必要としませんが、遅延、パケットロス、ジッターは依然として重要です。混雑したネットワークでは、音声VLANやQoSポリシーによってパケット配送を安定させやすくなります。そのため、ネットワーク設計は音響システムの一部であり、無関係なIT作業ではありません。

直接SIPページング、マルチキャスト、グループ呼び出しは用途が異なる

単一のスピーカーには、通常のSIPページングで直接アクセスできる場合が多くあります。この構成では、呼シグナリングがその端末に向けられ、関連するRTPストリームもその端末だけに送信されます。個室、入口、作業場など、個別に宛先指定する必要がある場所に適しています。

グループページングはSIPプラットフォーム上でも構成できます。1つのページング番号に複数の登録済み端末を関連付け、オペレーターが1つの内線番号へ発信すると、サーバーが複数の宛先へアナウンスを配信します。この方式ではグループ管理を呼制御システム内に集約できますが、非常に大きなグループでは追加のシグナリングやメディアセッションが発生します。

マルチキャストは、1対多の音声配信を別の方法で実現します。受信端末ごとに独立したストリームを送るのではなく、購読しているスピーカーが監視するマルチキャストアドレスへ音声を送信します。ネットワークがマルチキャストトラフィックを正しく処理するよう設定されていれば、数十台の端末が共通のストリームから同じメッセージを受信できます。

この2つの方式はよく組み合わせて使われます。オペレーターが通常のSIPページングを開始し、ページングサーバー、ゲートウェイ、または対応端末が受信セッションを大規模なスピーカーグループ向けのマルチキャスト音声へ変換します。SIPはページング開始を簡単にし、マルチキャストは対象ゾーンへの効率的な配信を担当します。

大規模なマルチキャスト構成は、ネットワーク設定と連携して設計する必要があります。IGMPスヌーピングを使用すると、マルチキャストパケットがすべてのスイッチポートへ不必要に配信されるのを防げます。アナウンスがルーティングされたネットワークセグメントを越える場合は、ルーティング設計側も必要なマルチキャスト経路をサポートする必要があります。

ページングの優先度にも同様の注意が必要です。緊急音声が低優先度トラフィックを割り込んで放送する必要がある場合、通常アナウンス、定時メッセージ、緊急警報を同じ優先度で扱うべきではありません。使用機器に応じて、ページングプラットフォーム、スピーカー、またはマルチキャストチャネルの各レベルで優先制御を実装できます。

システム構成は規模と既存インフラによって変わる

小規模オフィスでは、IP PBX、PoEスイッチ、ページング電話、数台の天井または壁掛けスピーカーだけで構成できる場合があります。各スピーカーを通信プラットフォームに登録し、内線番号またはページンググループによってアナウンスを流す場所を決めます。ゾーン数と端末数が少ないため、構成は比較的シンプルです。

より大規模なキャンパス、工場、交通施設では、通常さらに体系的な設計が必要です。ページングサーバーでゾーンと優先度を管理し、専用VLANで通信トラフィックを分離し、マルチキャストで施設全体へメッセージを配信できます。また、各エリアの音響条件に応じて異なる種類のスピーカーを配置できます。

ページングが業務運用や緊急対応を担うようになるほど、ネットワークの耐障害性が重要になります。PoEスピーカーは給電元のネットワークスイッチに依存するため、スイッチ冗長化、UPSバックアップ、適切な電力予算を考慮する必要があります。停電時にスピーカー本体が無傷でも、上位スイッチの電源が失われれば利用できなくなります。

長年従来型PAシステムを運用してきた施設では、ハイブリッド構成が一般的です。SIPページングゲートウェイまたはネットワークアンプを使えば、IP通信プラットフォームを既存のアンプチャネルや70/100 Vスピーカー回線へ接続できます。新築棟や遠隔ゾーンではネイティブIPスピーカーを使用し、他の場所では利用可能な既設配線を継続使用できます。

この段階的な移行方法は、すべてのアンプとスピーカーを一度に交換するより現実的な場合が多くあります。まずネットワーク層を近代化し、現場の音響機器は改修スケジュール、音響要件、利用可能な予算に合わせて順次移行できます。

IPスピーカーと従来型アナログPAスピーカーの違い

どちらの構成も適切に設計すれば明瞭なアナウンスを提供できますが、インテリジェンスが置かれる場所が異なります。アナログスピーカーは一般に音声回路の受動部品であり、制御、増幅、ゾーン選択はPAシステム内の別の機器で行われます。IPスピーカーでは、これらの機能の多くをネットワーク端末側へ移します。

どちらの方式も、すべてのプロジェクトに自動的に適しているわけではありません。正常に使えるスピーカー回線が多数ある建物では、すべての端末をEthernet機器へ置き換えても効果が小さい場合があります。一方、構造化配線と多数の独立制御ゾーンを持つ新しいキャンパスでは、より多くの音声端末をIPネットワークへ直接接続するメリットがあります。

選択は通常、既設インフラ、ゾーン数、電源条件、監視要件、将来の拡張計画、新規配線の施工費によって決まります。同じ施設内でもこれらの条件が場所ごとに異なる場合、ハイブリッドシステムは有効です。

SIPスピーカー製品を見る

設置環境に合わせたスピーカータイプの選定

天井・壁掛けスピーカー

天井埋込型は、オフィス、教室、病院、廊下など、屋内を均一にカバーしつつ目立たない設置が求められる場所でよく使用されます。天井への設置が難しい場合や、特定の利用エリアへアナウンスを向けたい場合は、壁掛け型によってより指向性のあるカバレッジを得られます。

ホーンスピーカーと高出力スピーカー

倉庫、荷役エリア、作業場、屋外では、より高い音圧と集中的な音の投射が必要になることがよくあります。ホーンスピーカーは一般的な屋内天井スピーカーより、こうした条件に適しています。屋外モデルでは、適切な防塵・防水性能、耐腐食性、動作温度仕様が必要になる場合もあります。

コラムスピーカーと分散型音声端末

廊下、ホーム、その他の細長い空間では、異なるカバレッジパターンが必要になる場合があります。単一の高出力ホーンに頼らず、定めた方向へ音を伝えたい場合はコラム型スピーカーが有効です。音響レイアウトはネットワークプロトコルだけでなく、実際にカバーするエリアを基準に設計する必要があります。

公称ワット数より音声明瞭度が重要

より大きなアンプを選んでも、自動的に音声が明瞭になるわけではありません。周囲騒音、設置高さ、スピーカーの向き、端末間距離、残響はいずれも明瞭度に影響します。測定音圧が高くても産業機械の騒音が音声をマスクすることがあり、反射の多いホールでは音量を上げすぎることでかえって明瞭度が低下することがあります。

したがって、カバレッジ計算では背景騒音レベルと聴取距離を考慮する必要があります。高出力機器を少数だけ大音量で鳴らすより、複数のスピーカーを適切な位置に配置した方が良い結果を得られる場合があります。

導入前にコーデックとプラットフォームの互換性を確認

SIP互換であっても、すべての端末がすべてのPBX機能やページング方式で動作するとは限りません。大量に機器を設置する前に、対応音声コーデック、登録方式、DTMF要件、マルチキャスト形式、ページング優先度、メーカー固有のプロビジョニング機能を確認する必要があります。

PoEについても同様です。ネットワークスイッチは、選択した機器が必要とする給電規格と総電力予算を満たさなければなりません。同じEthernetを使用していても、高出力ネットワークホーンと小型天井スピーカーでは必要な電力が異なる場合があります。

緊急用途では通常ページング以上の検討が必要

システムが避難指示や緊急警告を伝える場合、利便性より可用性が重要になります。バックアップ電源、ネットワーク冗長化、優先割り込み、端末監視、ネットワークの一部が利用できない場合のシステム動作を検討する必要があります。

規制要件も国や用途によって異なります。汎用SIPページングスピーカーが、認証済み音声避難システムや人命安全システムの要件を自動的に満たすと考えるべきではありません。具体的なプロジェクトで必要な規格と認証を確認する必要があります。

よくある質問

SIPはスピーカーの実際の音声を運びますか？

SIPは主に通信セッションの確立と制御に使用されます。一般的なSIPページング呼では、SDPがメディアパラメータを示し、RTPが送信元とスピーカーの間でリアルタイム音声ストリームを伝送します。

ネットワークスピーカーはIP PBXなしで動作できますか？

機種と必要なページング方式によります。従来型PBXを使わずに、直接SIP呼、ピアツーピア動作、マルチキャスト受信をサポートする機器もあります。内線、認証、ページンググループ、ルーティング規則、一元管理が必要な場合は、PBXまたはページングサーバーが引き続き有効です。

すべてのSIPスピーカーがマルチキャストに対応していますか？

いいえ。ネットワークページング製品ではマルチキャストが広く使われていますが、対応方法と実装は機種によって異なります。グループページング用にスピーカーを選定する前に、マルチキャストアドレス形式、チャネル数、優先動作、対応音声コーデックを確認する必要があります。

IPスピーカーに別置きアンプは必要ですか？

自己完結型のアクティブIPスピーカーは通常アンプを内蔵しているため、その端末用に別の中央アンプは必要ありません。従来型のパッシブスピーカーを駆動する場合は、SIPページングアダプター、ネットワークアンプ、またはIP-アナログ変換インターフェースが必要です。

既存のアナログPAシステムにSIPページングを追加できますか？

はい。SIPページングゲートウェイまたはネットワークアンプでIP通信システムから音声を受け取り、既存アンプの入力またはアナログスピーカー回線へ送ることができます。これにより、従来のPA設備と新しいSIP端末をハイブリッド構成で併用できます。

大規模施設にスピーカーを設置する前に何を確認すべきですか？

主な確認項目は、音響カバレッジ、周囲騒音、ネットワークトポロジー、VLANとQoSの設定、マルチキャスト処理、PoE容量、コーデック互換性、ページング優先度、バックアップ電源です。屋外や産業環境では、適切な環境保護性能や動作温度範囲も必要になる場合があります。
