イーサネット給電（Power over Ethernet）は、1本のケーブルでデータと電力を同時に伝送可能にすることで、ネットワーク機器の導入手法を一新しました。この規格群の中でPoEプラス（PoE+）はIEEE 802.3atに該当し、供給電力を拡張し、従来の標準PoEでは対応できない機器にもイーサネット給電を実用的にした規格です。ケーブル配線の簡素化と設置の容易さが求められる企業ネットワーク、無線インフラ、防犯システム、産業用通信環境で広く活用されています。

PoE+は製品仕様書上で単なる利便機能のように記載されることが多いですが、実際には明確な役割、電力クラス、通信ネゴシエーション方式、互換性ルールが定められた専用のイーサネット給電規格です。スイッチや端末機器の選定だけでなく、音声ネットワーク、無線アクセス層、IP放送システム、構造化配線による安定給電を必要とする各種エッジ機器の設計においても、PoE+の理解は重要です。

Po+規格（802.3at）とは

PoE+：規格化されたイーサネット給電のタイプ2世代

PoE+は業界で一般的に使われるIEEE 802.3atの通称です。実用上、IEEE 802.3afに続く第2世代の主要なPoE規格となります。本規格の目的は単純で、従来のPoE機器やスイッチ環境との相互互換性を維持しつつ、標準イーサネットケーブルで供給可能な電力を増強することです。

PoE+の仕組みを簡単に説明すると、従来のPoEはオフィス電話や小型ネットワーク機器など低消費電力の端末への給電に対応していたのに対し、PoE+はより消費電力の大きい機器へと対象を拡大しています。この進化は企業ネットワークの利用範囲拡大に伴い重要となり、ネットワークが電話機だけでなく、高性能無線アクセスポイント、PTZカメラ、インターホン端末など、より多くの電力を必要とする機器に対応するようになった背景があります。

従来型PoEと高出力PoEの中間に位置する規格

実際の導入現場において、PoE+はイーサネット給電の段階的なラインナップの中間に位置します。IEEE 802.3afがPoEの基準規格とされ、IEEE 802.3atが供給電力の上限を引き上げ、後にIEEE 802.3btがさらなる高出力化を実現し、より高負荷な機器に対応しました。PoE+が今なお重要な理由は、超高出力ポートの電力予算を必要とせず、一般的な企業向けエッジ機器に最適な実用規格であるためです。

多くのネットワーク設計者にとって、PoE+は最適なバランスを持つ規格です。多種多様な最新端末に十分な電力を供給でき、各メーカーのスイッチ、PoEインジェクター、周辺機器で幅広くサポートされています。実際の導入プロジェクトでは、限りなく高出力を追求するよりも、このようなバランスの取れた仕様の方が重要となります。

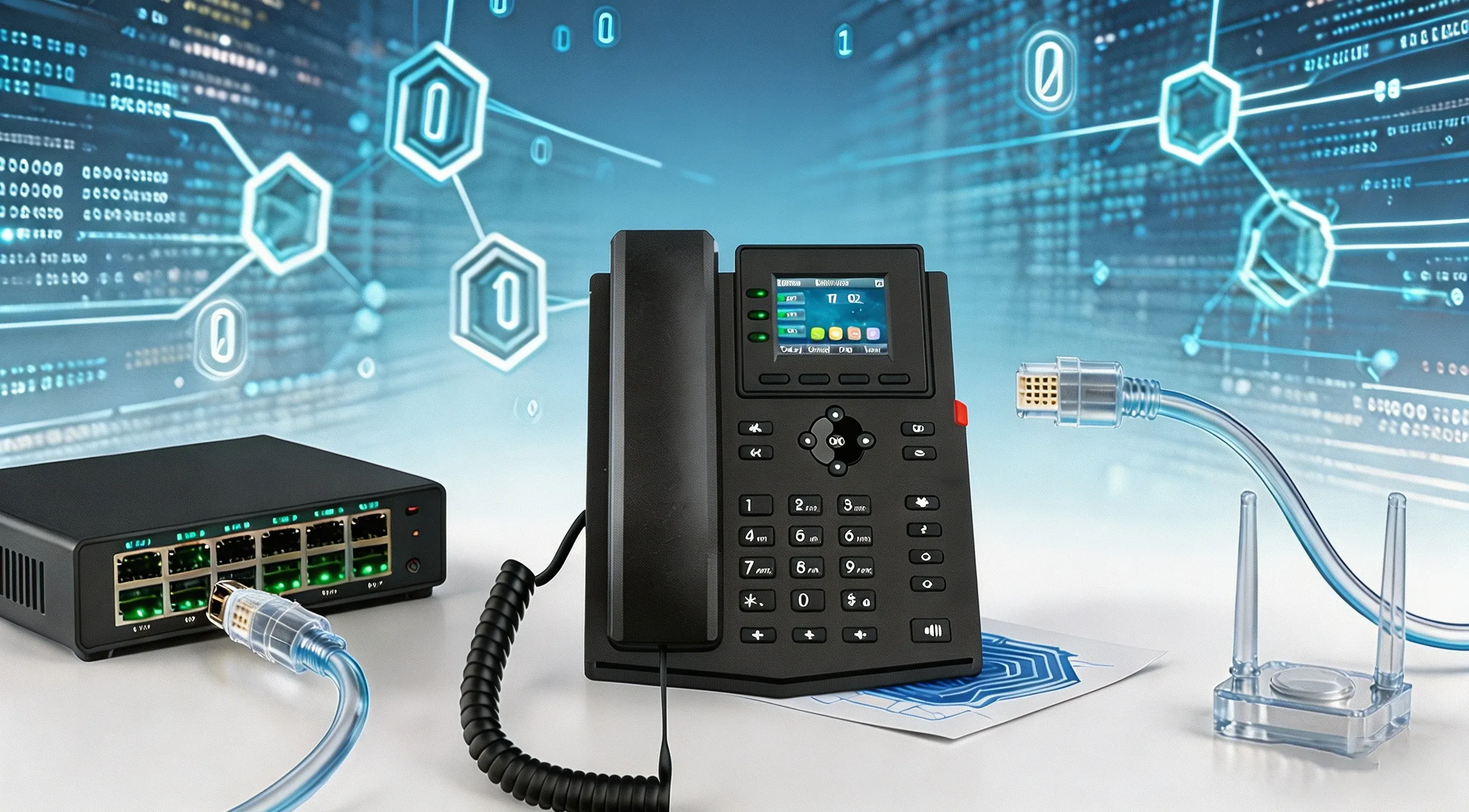

PoE+は1本のイーサネットケーブルで、IP電話、アクセスポイント、防犯カメラなど一般的なエッジ機器にデータと電力を同時供給します。

PoE+の動作原理

PoE+は給電機器と受電機器の2つで構成される

すべてのPoE+接続には2つの役割が存在します。1つ目は給電機器（PSE：Power Sourcing Equipment）で、通常はPoE対応イーサネットスイッチのポートまたはPoEインジェクターです。2つ目は受電機器（PD：Powered Device）で、IP電話、無線アクセスポイント、放送用スピーカー、インターホン端末、監視カメラなどが該当します。PSEが電力を供給し、PDが電力を受け取ります。

この役割分担は非常に重要です。PoE+は単純に電圧を無差別にケーブルに印加する仕組みではなく、規格で定められた通信ネゴシエーションにより、スイッチまたはインジェクターが接続先機器のPoE対応可否と供給可能な電力量を判別します。この制御された動作により、PoEが大規模な企業ネットワークや産業ネットワークで実用的に利用できるようになりました。

動作プロセスは検出と分類から開始する

完全な電力供給が開始される前に、PSEは接続された端末が有効なPoE信号を出力しているか確認します。機器を検出した後、分類処理を実行し、スイッチが適切な電力を確保できるようにします。PoE+環境では、1台のスイッチが数十台の機器を同時に給電する可能性があるため、スイッチ全体の電力配分管理が必須となります。

PoE+では高出力機器の識別機能も改善されています。実運用において、タイプ2のPSEとタイプ2のPDは相互に認識し、従来の802.3afの上限を超えた電力での動作を許可します。また一部のシステムでは、リンク確立後にLLDPによる電力ネゴシエーションを活用し、消費電力に関する詳細情報を送受信します。これにより、すべての機器を一律に扱うのではなく、ネットワークがインテリジェントに電力を配分できます。

電力とデータが同一のイーサネットインフラを共有

PoE+が普及した大きな要因の一つは、各端末に個別のコンセントを必要としない点です。既存のイーサネット配線がデータ通信を担っており、PoE+によって同じ配線を介してアクセススイッチまたはインジェクターから直流電力を供給できます。天井裏、廊下、生産エリア、守衛室、駅、倉庫、オフィス壁面など、個別の電源設置が困難または高コストな場所の設置作業が大幅に簡略化されます。

実運用上、ネットワークエッジの標準化が容易になります。施工者は1本のケーブルで端末を稼働させ、管理者はスイッチ層から機器の再起動や稼働スケジュールの設定が可能です。また、UPSで保護されたスイッチ室は、局地的な短時間の停電時にも音声機器や防犯機器の電源を維持できます。

PoE+の供給電力

従来PoEよりも供給電力が増加

広く知られている数値は1ポートあたり30ワットで、これはPSE側の標準供給電力です。ケーブル内の電力損失が発生するため、受電機器側の最大供給電力は25.5ワットに設定されています。この電力差は一般的な配線長での実際の送電環境を反映した正常な数値です。

機器仕様の評価時にこの違いは重要です。消費電力25ワットの機器はPoE+で十分動作しますが、25.5ワットを超える機器にはIEEE 802.3btなどの高出力規格または個別のローカル電源が必要となります。スイッチ側の公称電力だけを参照し、PDの必要電力を確認しないと、設計段階で誤った判断を招きます。

タイプ2給電によるイーサネットエッジ機器の性能拡張

802.3afから802.3atへの移行は実運用で大きな変化をもたらしました。通信モジュールの高性能化、高輝度ディスプレイ、拡張音声機能、カメラ可動機構、多機能なエッジハードウェアなど、多様な機器の開発を可能にしました。これが長年にわたりPoE+がIP電話、企業向けアクセスポイント、防犯カメラと密接に関連してきた要因です。

現在でも多くの企業向け端末がPoE+に対応して設計されています。広く普及した本規格により、メーカーは主力機器を25.5ワットのPD電力範囲内に最適化し、ネットワーク全体の電力更新を強いることなく、多くの既存スイッチ環境で動作可能にしています。

PoE+規格（802.3at）の主な用途

IP電話・統合コミュニケーション端末

オフィス電話機はデータ配線が整備された場所に設置されることが多く、コンセントが不足または配置が悪いケースが多いため、PoE+と非常に相性が良いです。PoE+対応スイッチは電話機へ給電し、一部機種では近傍のPCへのデータパススルーに対応し、音声システムを通信室の集中UPS保護下で運用できます。

高機能な通信端末では、追加の電力枠によりカラーディスプレイ、拡張モジュール、ビデオ通話、内蔵Bluetooth、高度なローカル処理などの機能を利用できます。通信システムにおいて、管理者はオフィス全体に外部電源アダプターを設置することなく、端末導入を標準化できます。

無線アクセスポイント

無線インフラはPoE+の代表的な利用分野です。アクセスポイントは天井や高い壁面に設置されることが多く、コンセントの設置が困難なため、PoE+により導入が大幅に容易になります。無線機器の多無線化、処理性能の向上、通信速度の高機能化に伴い、802.3atが重要な設計基準となりました。

多くの企業では、デュアルバンドや高機能な無線機器を含む一般的なWi-Fi環境の導入において、PoE+を最低限の標準仕様としています。最新の高級アクセスポイントの中には完全動作に802.3btを必要とする機種も存在しますが、中間層の無線機器においてPoE+は依然として必須要件です。

防犯カメラ・インターホン・エッジ制御機器

IPカメラ、SIPインターホン、玄関端末、放送スピーカー、警報表示灯などのエッジ機器は、1ケーブル導入モデルのメリットを共通で享受できます。これらの機器は屋外、施設入口、廊下、門周り、産業・公共施設内に設置されることが多く、個別の電源回路はコストと複雑さを増大させます。

PoE+はこれらの機器の導入と管理を簡素化します。スイッチから電力状態、過負荷アラート、ポート状況を遠隔監視できるため、保守作業も容易になります。分散配置された拠点では、経験に頼るトラブルシューティングの必要性が削減されます。

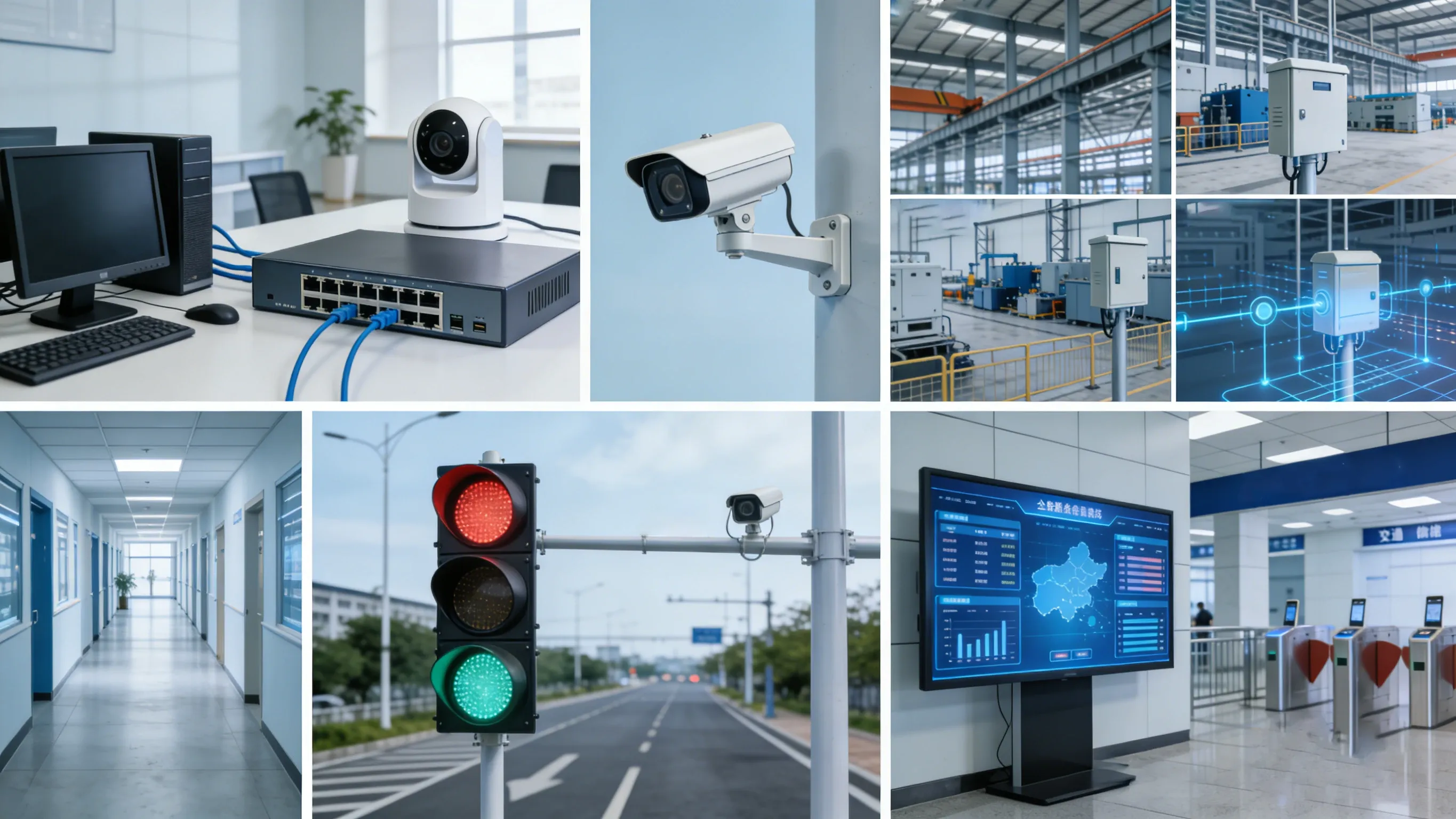

PoE+はネットワークエッジ機器がイーサネット接続と集中的な実用的な給電を必要とする環境で広く利用されています。

PoE+導入のメリット

配線の簡素化とスムーズな導入

PoE+の最も明白なメリットは配線数の削減です。本来イーサネット配線と個別AC電源の両方を必要とする機器が、PoE+により片方の配線で済むようになります。設置時間の短縮、配線の乱れの抑制、壁の開口や電源増設が困難な既存施設での工事負担を軽減します。

プロジェクト担当者にとって、これは単なる美観上の利点ではなく、人件費、工事スケジュール、機器の稼働開始速度に影響します。オフィス改修、病棟、教育施設、駅、倉庫、ターミナルなどの環境では、この差が顕著に表れます。

集中型予備電源と簡易な管理

PoE+の電力はネットワーク側から供給されるため、エッジ機器は集中的な電源保護の恩恵を受けられます。アクセススイッチがUPSに接続されている場合、局地的な停電が発生した際にも、コンセント給電機器が停止する中、電話機、インターホン、アクセスポイント、一部のカメラを継続稼働させることができます。

ネットワーク管理者は電力消費量の確認、ポートの無効/有効切り替え、フリーズした端末の遠隔再起動、スイッチ全体の電力予算監視など、運用管理の権限を拡大できます。これによりアクセススイッチは単なる通信機器ではなく、機器運用層の一部となります。

PoE+ 対 従来PoE 対 高出力PoE

802.3atと802.3afの比較

802.3afと比較し、PoE+は電力供給の上限を引き上げ、旧来のPoE電力枠では動作制限が生じる機器に対応します。802.3af対応端末は消費電力が少ないのに対し、802.3at向けに設計された機器は無線モジュール、ディスプレイ、カメラ駆動部、音声機能、演算処理などのため、より多くの電力余裕を必要とします。

調達の観点から、802.3afから802.3atへの移行はスペック追及ではなく、将来の機器拡張への備えです。旧規格のPoEのみ対応したネットワークは基本的な電話機には対応できても、無線、防犯、インターホンシステムの拡張に伴い制限が生じます。

802.3atと802.3btの比較

802.3btと比べるとPoE+は中程度の出力に設定されており、最大消費電力のイーサネット機器を対象としていません。一般的な汎用機器群に適した仕様のため、同一製品ラインに高出力モデルが存在する場合でも、多くのアクセススイッチがPoE+を標準仕様として掲載しています。

設計担当者の判断基準は、端末の必要電力と電力配分計画に依存します。オフィス電話、標準アクセスポイント、一般的なカメラが中心の環境ではPoE+が最適なバランスとなり、多無線ハイエンドAP、大型ディスプレイ、高出力エッジ機器を導入する場合は802.3bt以上の規格採用が妥当となります。

設計・導入上の留意点

ポート単位の電力だけでは判断できない

スイッチの全ポートがPoE+に対応していても、全ポートに同時に最大電力を供給できるわけではありません。スイッチ全体のPoE総電力枠が重要であり、24ポート・48ポート機器では、実際に接続する機器の組み合わせに応じて共有電力容量を確認する必要があります。

熟練した設計者は機器単位の消費電力とスイッチ全体の電力予算を両方算出します。紙面上の設計が正常でも、高出力機器を多数同一スイッチに接続すると電力不足が発生します。無線機器が多い環境や複数サービスを統合したエッジネットワークでは、電力管理が特に重要です。

配線・放熱・端末動作の影響

PoE+は標準的な構造化配線で動作しますが、実際のパフォーマンスは施工品質、ケーブル性能、環境条件に依存します。密集したスイッチ収納棚、長距離配線、多数の受電機器が設計選択に影響を与えます。また、低電力供給時の端末の動作変化（機能制限、再起動繰り返し、完全動作に外部アダプターが必要など）の把握も重要です。

つまりPoE+の導入は単純なリンク接続の可否だけでなく、実負荷下での機器の正常動作が求められます。そのため、製品データシートとスイッチの電力運用ポリシーを併せて確認する必要があります。

最新ネットワークにおける代表的な活用シーン

企業オフィス・キャンパス

オフィスネットワークではPoE+がオフィス電話、会議用電話、無線アクセスポイント、防犯カメラ、玄関インターホンなどに活用されています。レイアウト変更、機器の追加・移設が頻繁な環境に適し、オフィス改装時にも電源工事なしで機器の移設が可能です。

キャンパス環境では、統一されたスイッチインフラで複数種類の端末を一元管理できます。電話、Wi-Fi、防犯、建物設備通信を個別の電源プロジェクトとせず、アクセス層の統一モデルでエッジ環境全体を最適化できます。

産業・交通・公共施設

PoE+は廊下、ゲート、駅、作業場、倉庫、設備室、道路盤などに機器が分散配置される産業・公共環境で有用です。個別電源を削減することで設置作業を簡略化し、保守箇所を削減できます。

通信システムを中心とした環境では、IPインターホン、SIP放送機器、インフォメーション端末、産業用PC、特定のネットワークカメラにPoE+が最適です。電話、ゲートウェイ、スピーカー、各種稼働端末を接続する統合ネットワークに自然に統合できます。

よくある質問（FAQ）

PoE+は通常のPoEと同じですか？

いいえ。PoE+はIEEE 802.3at、一般的な従来PoEはIEEE 802.3afを指します。この違いは単なる名称の差ではなく、PoE+は規格上の供給電力が高く、より消費電力の大きい機器に対応します。

簡単な設計基準として、従来PoEは低負荷機器、PoE+は最新の汎用エッジ機器に適した高性能規格となります。

PoE+の実供給電力は？

PoE+はPSE側で最大30ワット/ポート、ケーブル損失を差し引き受電機器側で最大25.5ワットの電力供給が可能です。

そのため製品選定では、スイッチの公称値だけでなく、機器側の必要電力要件を基準に判断する必要があります。

PoE+スイッチは旧来のPoE機器に給電可能ですか？

はい。標準的な環境のPoE+は下位互換性を備えており、規格準拠の低消費PoE端末を問題なく給電できます。

この互換性により、全ての旧端末を一斉交換することなく柔軟に環境更新を行えるため、PoE+は人気のアップグレード手段となっています。

PoE+利用でローカル電源アダプターは不要になりますか？

基本的には不要ですが、例外も存在します。多くのPoE+機器はイーサネット給電のみで完全動作しますが、一部製品は標準動作をPoE+で行い、オプションの高出力機能利用時に外部アダプターを必要とします。

機器の仕様はメーカーの電源動作説明で確認するのが安全であり、全機能が全電源環境で利用可能と断定しないでください。

PoE+の主な利用先は？

IP電話、無線アクセスポイント、防犯カメラ、テレビドアホン、インターホン端末、放送スピーカー、その他イーサネット接続型エッジ機器が代表的です。1ケーブル導入により設置速度を高め、現地電源工事を不要にする環境で特に有用です。

そのためPoE+は企業、教育、医療、交通、産業、スマートビルディングの各プロジェクトで広く採用されています。

まとめ

PoE+は実際の導入現場ほど重要性が高まるネットワーク規格の一つです。仕様上はイーサネットの給電補足規格に過ぎませんが、実運用では最新のエッジ機器の迅速な設置、集中給電、アクセス層による効率的な管理を実現します。

設計者、システムインテグレーター、IT管理者にとって、IEEE 802.3atの価値は従来PoEより高出力な点だけではありません。幅広い互換性、相互運用性、長期的な有用性を兼ね備えた点が最大の強みであり、電話機、アクセスポイント、カメラ、インターホンを問わず、PoE+は最新IPインフラの実用的な基盤となり続けています。
