Power over Ethernet（通常PoEと略されます）は、同じイーサネットケーブルを介してデータと電力を同時に伝送する機能を指します。実用的には、ネットワークスイッチまたはインジェクタが、別個のローカル電源アダプタを必要とせずに、互換性のあるエッジデバイスに電力を供給できることを意味します。この記事で説明する特定の規格はIEEE 802.3afであり、ツイストペアイーサネットケーブリングを介して安全に電力を供給する共通の方法を確立した、最初に広く採用されたPoE規格です。

802.3atや802.3btのような新しい規格は現在より高い電力レベルをサポートしていますが、802.3afは依然として非常に重要です。IP電話、基本的な無線アクセスポイント、コンパクトなIPカメラ、インターホン、カードリーダー、および大きな電力予算を必要としない他の多くのネットワークデバイスで今でも広く使用されています。多くのエンタープライズおよび産業用導入において、802.3afは依然として、シンプルさ、互換性、および設置コストの間で最も実用的なバランスを提供します。

IEEE 802.3af PoEとは何か？

基本的な定義

IEEE 802.3afは、イーサネットネットワーク向けのオリジナルの標準化されたPoE形式です。この規格は、電源機器（PSE）から受電デバイス（PD）へ、標準イーサネットケーブリングを介して、電気エネルギーがどのように検出、交渉、および供給されるかを定義しています。日常的な導入の言葉では、PSEは通常PoEスイッチポートまたはミッドスパンインジェクタであり、PDはIP電話、カメラ、または無線端末などのエンドポイントデバイスです。

この規格は、重要な導入上の問題を解決しました。標準化されたPoE以前は、多くのネットワークデバイスはデータケーブルと近くのACコンセントの両方を必要としていました。802.3afにより、設置者は、たまたま電源ソケットがある場所だけでなく、デバイスが最も役立つ場所に配置できるようになりました。この変更は、IPテレフォニー、天井設置型無線アクセスポイント、およびネットワークベースのビルデバイスの採用を加速するのに役立ちました。

802.3afが依然として重要である理由

オリジナルのPoE規格が時代遅れになったと考えるのは簡単ですが、実際のネットワークのほとんどはそういうふうには機能していません。多数のエッジデバイスは依然として802.3afの電力範囲内で適切に動作しています。デバイスが必要とする電力が控えめな場合、802.3afを使用することでスイッチの選択が簡素化され、電力計画の負担が軽減され、混在環境での下位互換性が向上します。

これが、より広範なネットワークがPoE+以上をサポートしている場合でも、多くのエンタープライズ、輸送、産業、および商業プロジェクトに802.3afエンドポイントが依然として含まれている理由です。オリジナル規格は、特に高い電力消費よりも安定した通信を優先するデバイスにとって、現代のエッジネットワーキングの実用的な基盤の一部であり続けています。

典型的な802.3af導入では、1本のイーサネットケーブルを使用して、ネットワーク接続と電力の両方をIP電話などの互換性のあるエンドポイントに伝送します。

802.3af PoEはどのように機能するか？

電源機器と受電デバイス

すべての802.3af導入は2つの役割から始まります。1つ目は電源機器（PSE）です。これは電力を供給する側で、通常はPoE対応イーサネットスイッチまたはスタンドアロンインジェクタです。2つ目は受電デバイス（PD）、つまりイーサネット経由での電力受け入れを想定して設計されたエンドポイントを意味します。これらの両側が相互に認識し、安全に相互作用できるようにするために規格が存在します。

この安全ステップは重要です。PoE対応スイッチは、単純に常時すべての銅ポートに電力を流すわけではありません。まず、接続されたデバイスが実際にPoEを受信するように設計されているかどうかをチェックします。これにより、非PoE機器への偶発的な電力供給を防ぎ、混在導入の管理をはるかに容易にします。

検出、分類、および電力供給

簡略化すると、802.3afは段階的に機能します。まず、PSEは検出を実行して、有効な受電デバイスが接続されていることを確認します。次に、分類を実行してデバイスの電力ニーズを見積もることがあります。その後、ポートは動作電力を適用し、必要に応じて電力を維持または遮断できるようにリンクを監視し続けます。

導入の観点からは、これはPoEが非常に実用的に感じられる理由の1つです。設置者は準拠したデバイスを接続し、ネットワークに残りの処理を任せることができます。スイッチは、エンドポイントが電力の対象かどうかを判断し、適切な予算を割り当て、エンドポイントの場所に別個の電気工事を必要とせずにデバイスをオンラインに保ちます。

15.4 Wがエンドポイントに15.4 Wが届くことを意味しない理由

802.3afに関する最も一般的な誤解の1つは、電力の数値そのものです。この規格は通常、最大15.4ワットを供給すると説明されますが、この数値は供給側で利用可能な最大電力を指します。ケーブルで一部の電力が失われるため、受電デバイスで利用可能な最大保証電力は低くなります。

ほとんどの技術的要約では、デバイス側でのこの使用可能な最大値は12.95ワットとしてリストされています。この違いは、実際の製品選択において重要です。デバイスはPoE給電と呼ばれることがありますが、全動作時の実際の消費電力がPD側の802.3af制限を超える場合、代わりに802.3atが必要になることがあります。これが、それ以外は単純なイーサネット設置であっても、慎重な電力予算が重要である理由です。

802.3afの技術的特徴

電力レベルとケーブリングモデル

IEEE 802.3afは、一般にPSEから最大15.4ワット、PDで最大12.95ワットが利用可能と関連付けられています。導入の観点では、これは高負荷デバイスよりも中程度の電力のエンドポイントに適しています。標準的なツイストペアイーサネットケーブリングを中心に設計され、ネットワークの進化に伴い、10/100およびギガビットイーサネット環境と広く関連付けられるようになりました。

実際のプロジェクトでは、これは802.3afが通常、音声端末、控えめなビデオデバイス、アクセス制御コンポーネント、コンパクトなインターホン端末、および軽負荷の無線エンドポイントでうまく機能することを意味します。ヒーター、パン・チルト・ズーム機構、大型ディスプレイ、またはより強力な無線が関係する場合、計画者は多くの場合PoE+以上に移行します。

新しいPoE世代との互換性と共存

802.3afが有用であり続けるもう1つの理由は、エコシステムの互換性です。最新のPoEネットワークには、複数の電力クラスにわたるデバイスの混合がしばしば含まれます。新しいスイッチは、異なるポートまたは同じプラットフォームで802.3af、802.3at、および802.3btをサポートする場合がありますが、多くのエンドポイントは依然として802.3afレベルの電力しか消費しません。

この下位互換性の継続は、組織が段階的にアップグレードするのに役立ちます。スイッチング層が新しい規格に移行したという理由だけで、すべての電話、インターホン、またはカメラを交換する必要はありません。PSEとPDが正しくネゴシエーションする限り、低電力デバイスはより広範な混合電力環境でも正常に動作し続けることができます。

PoEインジェクタおよびミッドスパンとの関係

すべての802.3af導入がPoEスイッチから始まるわけではありません。多くのレトロフィットシナリオでは、サイトにすでに非PoEスイッチが設置されている場合があります。その場合、ミッドスパンインジェクタをスイッチとエンドポイントの間に挿入して、イーサネットデータパスを維持しながら電力を追加できます。これは、ごく少数のエッジデバイスのみがPoEを必要とする場合に役立つことがよくあります。

これにより、802.3afは段階的なアップグレードに特に適したものになります。組織は、いくつかのインジェクタ式IP電話またはアクセスポイントから始めて、後で給電エンドポイントの数が増えるにつれて統合PoEスイッチングに移行できます。この規格は、エンドポイントのロジックを変更せずに両方のアプローチをサポートします。

802.3af PoEの主な用途

IP電話と通信端末

802.3afの古典的な用途の1つはIPテレフォニーです。IP電話は、ネットワークアクセスと信頼性の高い動作電力の両方を必要とするため、単一ケーブル導入から大きな恩恵を受けます。PoEはデスクへの設置を簡素化し、ケーブル配線をよりすっきりさせ、すべてのデスクのローカルアダプタではなく、スイッチング層を介した集中UPSシステムによる電力バックアップを可能にします。

これが、PoEがそもそもエンタープライズテレフォニーと密接に関連するようになった1つの理由です。今日でさえ、多くの卓上電話、壁掛け電話、SIPインターホン、およびコンパクトなページング端末は、802.3afの電力範囲内に快適に収まっています。

無線アクセスポイントと軽量ネットワークインフラストラクチャ

無線アクセスポイントは、特に初期のWi-Fi世代または低電力屋内導入において、もう1つの一般的な802.3afアプリケーションです。専用のACコンセントが不要になると、天井への設置がはるかに簡単になります。単一の構造化ケーブリングランで、アップリンクと動作電力の両方を提供できます。

すべての最新アクセスポイントが802.3afの電力制限内に収まるわけではありませんが、多くの小型または機能限定モデルはまだ収まります。そのため、この規格は、適度なパフォーマンスが許容され、設置の簡素化が重要であるオフィス、学校、小売エリア、一時スペース、および支店環境で役立ちます。

IPカメラ、インターホン、およびアクセス制御エンドポイント

802.3afは、セキュリティおよび施設システムにも広く使用されています。固定IPカメラ、コンパクトなビデオまたはオーディオインターホン、ドアステーション、カードリーダー、および一部の警報またはセンサーゲートウェイは、ローカル電源の提供が不便または高価になる可能性があるネットワークエッジの場所に設置されるため、多くの場合PoEを使用します。

これらのシナリオでは、集中電力供給には2番目の利点があります。保守が容易になります。エンドポイントが管理されたスイッチを介して給電される場合、管理者はポートの電力状態を監視し、電力予算をより明確に計画し、一部の環境では問題のあるデバイスを遠隔で電源再投入できます。

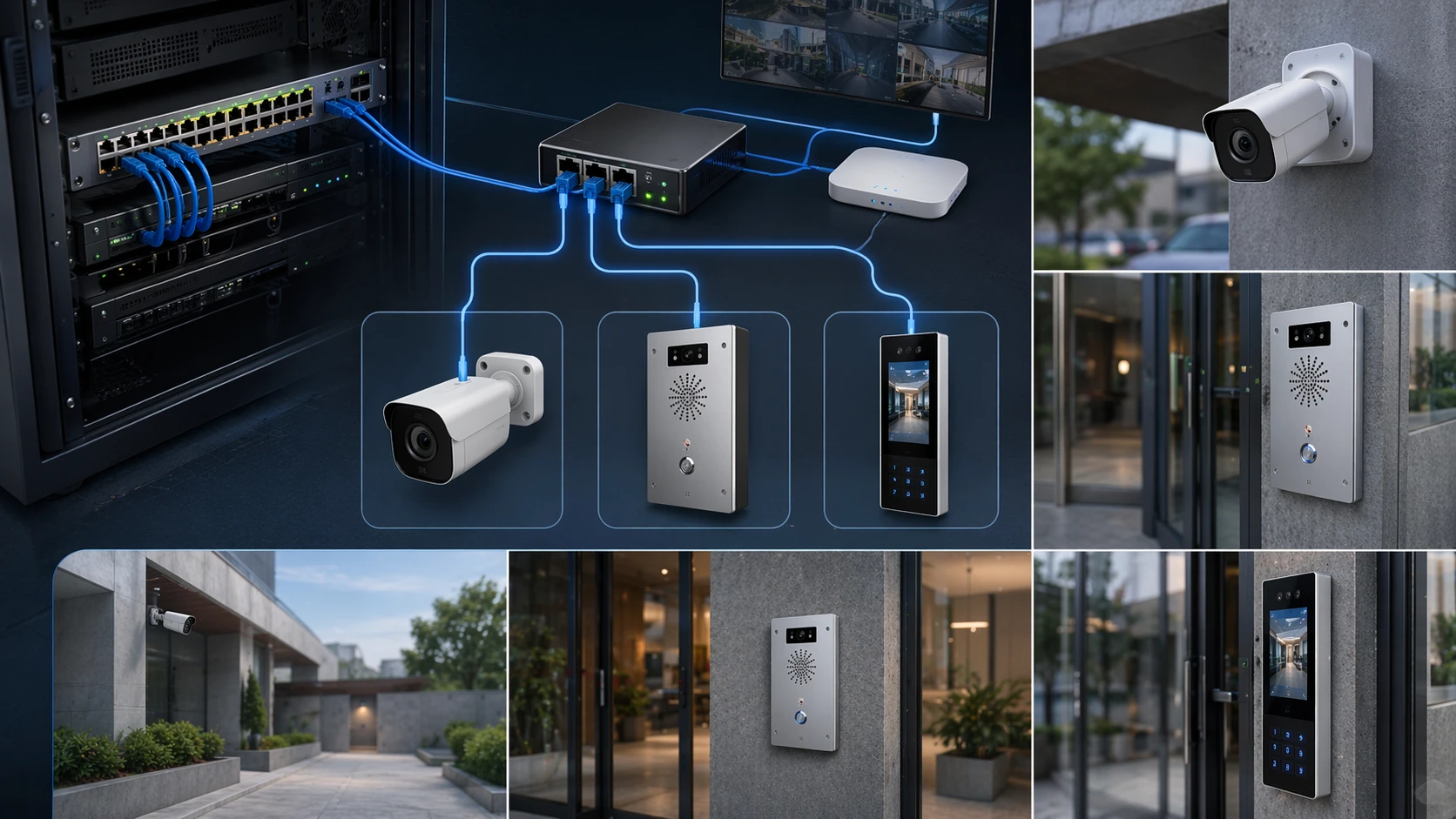

802.3af PoEは、固定カメラ、インターホン端末、アクセス制御リーダーなどのエッジデバイスで一般的に使用され、1本のケーブルでの設置により現場の複雑さを軽減します。

実際の導入における802.3afの利点

より簡単な設置

最も明白な利点は、実際に最も重要なものでもあります。ケーブルが少なく、ローカル電源が少ないことです。データと電力の両方に単一のイーサネットランを使用することで、設置作業が減り、近くの壁コンセントへの依存を回避し、デバイスの配置における設計者の柔軟性が高まります。

これは、廊下、ロビー、教室、倉庫、ターミナル、制御ポイント、および構造化ケーブリングの延長よりも電気インフラの追加が遅かったり高価だったりするレトロフィットプロジェクトで特に価値があります。

集中電力管理

PoEは電力ロジックの多くをネットワーク層に戻します。多くの散在するアダプタに依存する代わりに、組織はスイッチインフラストラクチャまたは中央に配置されたインジェクタから電力を管理できます。これにより、スイッチング層がUPSシステムによってバックアップされている場合に回復力が向上し、エンドポイントの起動に失敗したときのトラブルシューティングも簡素化できます。

通信システムの場合、集中電源は人々が最初に期待するよりも価値があることがよくあります。卓上電話、インターホン、またはページングデバイスがネットワークから給電され、コアスイッチングパスにバックアップ電源がある場合、ユーザーエリアのローカルAC電源が中断されても、音声および警告サービスは利用可能なまま維持される可能性があります。

分散エンドポイントのよりクリーンなスケーリング

プロジェクトが数台のデバイスから数十台、数百台へと拡大する場合、802.3afはエッジ設計の一貫性を維持するのに役立ちます。設置者はすべてのエンドポイントに個別のコンセントの可用性を計画する必要はありません。代わりに、ネットワーク設計プロセスの一部としてスイッチの電力予算とポート数を計算できます。

これが、PoEが最新のユニファイドコミュニケーションおよびスマートビルディング導入の重要な部分になった理由の1つです。その価値は、単に1つのデバイスに電力を供給することだけではありません。それは、サイト全体にわたって、より再現性が高く、サポート可能な導入モデルを分散エンドポイントに提供することにあります。

802.3af vs PoE+ および新しい規格

802.3afで十分な場合

802.3afは通常、エンドポイントが控えめな電力プロファイルで集中したジョブを実行する場合に十分です。典型的な例には、多くの卓上電話、基本的なインターホンステーション、コンパクトなアクセスポイント、カードリーダー、および負荷の高い補助機能のない固定カメラが含まれます。これらの場合、より高いPoEクラスに移行しても実用的な利点はありません。

このため、多くのネットワークは、スイッチングハードウェア自体がより高い電力規格をサポートしている場合でも、802.3afエンドポイントを使用し続けています。エンドポイントを正しい電力レベルに一致させることは、すべてのデバイスが利用可能な最新の規格を使用するべきと想定するよりも、しばしば効率的です。

802.3atまたは802.3btがより良い選択である場合

IEEE 802.3atによるPoE+は、通常、デバイスが802.3afが確実に保証できる以上の電力を必要とする場合に選択されます。これは、デュアルラジオアクセスポイント、PTZカメラ、より大きなインターホンパネル、より要求の厳しい機能を備えたビデオフォン、または加熱機能や補助周辺機器を備えたデバイスに適用されることがよくあります。

さらに高い電力需要には、802.3btが重要になります。これには、大型ディスプレイ、高度なワイヤレスインフラストラクチャ、産業用デバイス、または特殊なフィールド機器が含まれます。選択は、実際にはどの規格がより高度に聞こえるかということではありません。それは、エンドポイントの実際の動作要件が利用可能な電力予算に適合するかどうかです。

設計と導入のヒント

マーケティングラベルだけでなく、デバイス側の電力要件を確認する

デバイスを評価する際、「PoEサポート」というフレーズだけで判断しないでください。実際の消費電力と必要なPoEクラスを確認してください。一部のエンドポイントは802.3afで起動できますが、より多くの電力が利用できない限り、特定の機能を無効にします。他のものは理想的な条件下で動作しますが、アクセサリ、低温、またはフル機能動作が消費電力を増加させると不安定になる場合があります。

これが、仕様書レビューが重要である理由です。優れた導入計画は、実際のPD電力要件から始まり、ケーブル長、スイッチ電力予算、冗長性の期待、および環境条件を逆算して検討します。

スイッチの電力予算を早期に計画する

小規模な導入では、PoEはほぼ自動的に感じられます。大規模なプロジェクトでは、電力予算計画が不可欠になります。スイッチには多くのPoE対応ポートがあるかもしれませんが、その合計利用可能電力は、接続されているすべてのエンドポイントの最大消費電力の合計よりも低い可能性があります。設計者は、ポートごとの制限と、シャーシまたは電源全体の容量の両方を確認する必要があります。

これは、多くのデバイスが一度に設置される可能性がある通信システム、学校、交通ノード、およびセキュリティ導入において特に重要です。十分なイーサネットポートを備えたスイッチが、必ずしも十分な電力予算を備えたスイッチであるとは限りません。

より広範な信頼性戦略の一部としてPoEを使用する

PoEは、より広範なネットワークレジリエンス計画に結び付けられている場合に最も効果的に機能します。それには、PoEスイッチのUPS保護、セグメント化された音声VLAN、重要なエンドポイントの明確なラベル付け、リンク状態と電力状態の両方を表示できる監視ツールを含めることができます。通信負荷の高い環境では、これらの詳細は、単に動作するシステムと、障害時に使用可能なままのシステムとの違いを生む可能性があります。

IP電話、インターホン、ページングステーション、または軽工業用エンドポイントを導入するサイトにとって、802.3afは多くの場合、単なる利便性機能以上のものです。それは、エッジネットワーク全体の運用設計の一部になります。

さまざまな業界でのアプリケーション

エンタープライズオフィスとキャンパスネットワーク

オフィス、学校、キャンパス環境では、802.3afは電話、エントリーインターホン、壁掛けデバイス、および軽量アクセスポイントと最も頻繁に関連付けられます。これらは、単一ケーブル導入によって設置の複雑さが軽減され、時間の経過とともに再配置や再構成が容易になる典型的なケースです。

この規格は、段階的なインフラストラクチャプロジェクトでもうまく機能します。建物の隅々で追加のローカル電源工事を待たずに、通信およびアクセスデバイスを導入できるためです。

商業ビルと公共施設

商業用不動産、病院、交通機関の建物、ホテル、および公共サービス施設は、多くの場合、分散された低電力ネットワークエンドポイントに依存しています。カードリーダー、ヘルプポイント、卓上電話、コンパクトなページングデバイス、および監視端末はすべて、標準化されたPoE供給の恩恵を受けることができます。

これらの環境では、集中電源と簡素化されたメンテナンスは、多くの場合、初期設置時のコスト削減と同じくらい価値があります。ネットワークチームは、ローカルアダプタや現場の電気工事への依存を減らして、多数の分散デバイスを管理できます。

産業用および半産業用通信ポイント

産業用または頑丈な環境でも、一部のネットワークデバイスは依然として802.3afの制限内に十分収まっています。産業用IP電話、コンパクトなオペレーターパネル、フィールドインターホンステーション、監視端末、または軽量センシングゲートウェイは、デバイス設計が中程度の電力消費に最適化されている場合に802.3afを使用することがあります。

ここでの利点は、利便性だけではありません。それは制御された導入です。単一のイーサネットケーブルは、キャビネットのレイアウトを簡素化し、付属部品を減らし、複数の場所にわたって低電力フィールドエンドポイントを設置する方法を標準化しやすくします。

FAQ

802.3afはPoE+と同じですか？

いいえ。802.3afはオリジナルのPoE規格であり、PoE+はIEEE 802.3atを指します。後者の規格は802.3afよりも高い電力レベルをサポートしています。

802.3afはどのくらいの電力を供給しますか？

802.3afは一般に、PSE側で最大15.4ワットを供給し、ケーブル損失を考慮した後、受電デバイスで最大12.95ワットが保証されると説明されています。

802.3afスイッチはIP電話に給電できますか？

はい、多くのIP電話は802.3afの電力予算内で動作するように特別に設計されています。ただし、大型ディスプレイや追加機能を備えた一部の高度な電話機は、より多くの電力を必要とする場合があります。

どのようなデバイスが通常802.3afを使用しますか？

典型的な例には、IP電話、コンパクトな無線アクセスポイント、固定IPカメラ、インターホン端末、カードリーダー、およびその他の控えめな電力のネットワークエンドポイントが含まれます。

PoEはローカル電源アダプタの必要性を減らしますか？

はい。それは主要な導入メリットの1つです。ネットワークケーブルはデータと電気エネルギーの両方を提供できるため、多くの場合、エンドポイントに別個のローカルアダプタが不要になります。

いつ802.3afの代わりに802.3atを選択すべきですか？

エンドポイントの実際の電力要件が802.3afが確実に提供できるものを超える場合、またはデバイスがより高いPoEクラスでのみ重要な機能を有効にする場合、802.3atに移行する必要があります。
