NDI は、ローカルエリアでの映像制作、マルチカメラ接続、低遅延のメディアルーティングを目的に設計されたネットワーク映像伝送プロトコルです。SRT、RTMP、RTSP、GB/T28181 などと並べて語られますが、設計目的は異なります。NDI は不安定なネットワークで長距離の緊急映像回送を行うためのものではありません。主な価値は、スタジオ、会議室、教室、イベント会場、制作環境で複数の映像ソースを IP ネットワークに載せ、複雑な HDMI、SDI、USB 配線を減らすことです。

NDI を正しく使うには、購入者や設計者がまず適用範囲を理解する必要があります。十分な帯域、適切なスイッチ、NDI 対応カメラまたは変換器、NDI ストリームを検出・受信・制御・デコード・処理できるソフトやハードがある、管理された LAN 環境で最も効果を発揮します。

ネットワーク映像が重要になった理由

従来の映像制作は物理ケーブルに依存します。1 台のカメラを PC やモバイル端末に接続するだけなら簡単です。しかし、大きな会議室、スタジオ、礼拝施設、講堂、研修センター、ライブイベント会場では複雑になります。複数のカメラが制作卓から 10 メートル以上離れ、各信号をスイッチャー、キャプチャカード、エンコーダー、またはディレクター用ワークステーションへ戻す必要があります。

この環境で HDMI を使うと、延長器、信号ブースター、変換ボックス、追加電源が必要になる場合があります。配線は難しくなり、障害対応は遅くなり、制作エリアはすぐに複雑な配線現場になります。USB キャプチャも距離、帯域、干渉に弱いため同じ制約があります。短いデスクトップ接続には便利ですが、分散カメラ配置には向きません。

ネットワーク映像伝送は Ethernet インフラで映像信号を運ぶことでこの問題を解決します。各カメラから制作卓へ個別ケーブルを引く代わりに、カメラや映像機器をネットワークスイッチに接続します。制作システムはネットワーク経由で映像ソースを受信します。これが NDI がライブ制作と AV 統合で普及した理由です。

NDI が最も適している領域

NDI は、低遅延、高品質映像、柔軟なルーティング、簡単な機器管理が必要なローカル映像環境に向いています。LAN 内では、制作に必要な HD 品質を保ちながら、非常に低い遅延で映像を送れます。NDI 対応カメラは、互換ワークステーション、スイッチャー、デコーダー、制作システムへ直接映像を送信できます。

重要な利点の一つは制御です。NDI は映像を送るだけではありません。対応カメラでは PTZ 動作やレンズ制御を含むネットワーク制御も可能です。オペレーターは制作エリアからパン、チルト、ズーム、フォーカスを操作でき、別の制御ケーブルは不要です。

NDI は PoE 設計とも相性が良いです。NDI カメラが PoE に対応し、PoE スイッチを使う場合、1 本の Ethernet ケーブルで電源とネットワークを同時に提供できます。電源アダプターを減らし、天井や壁への設置を簡単にし、システムを整理できます。

従来の配線をどのように置き換えるか

従来の会議室やスタジオでは、カメラに映像ケーブル、電源ケーブル、場合によっては制御ケーブルが必要です。カメラがディレクター卓から遠い場合、HDMI 延長、SDI 変換、USB 延長、追加の信号分配機器も必要になります。機器が増えるほどコストと障害点が増えます。

NDI ベースのシステムでは、各カメラをネットワークへ接続できます。制作 PC やハードウェアスイッチャーは LAN 上の NDI ソースを検出し、必要な映像を選択します。マルチカメラ制作ではケーブルの混雑が減り、レイアウト変更、カメラ追加、機器移動が容易になります。

NDI は、プロ向け音響の Dante と発想が似ています。どちらも専用信号ケーブルを IP ネットワークで置き換え、メディアルーティングを柔軟にします。主な違いは、NDI が制作ワークフロー向けの映像・音声伝送に重点を置く一方、Dante は主にプロ音響ネットワークで使われる点です。

ネットワーク設計は想像以上に重要

NDI は便利ですが、低帯域プロトコルではありません。高品質映像ストリームは、特に複数カメラを同時に使う場合、ローカルネットワークへ大きな負荷をかけます。1 台なら簡単でも、マルチカメラ環境では丁寧なネットワーク計画が必要です。

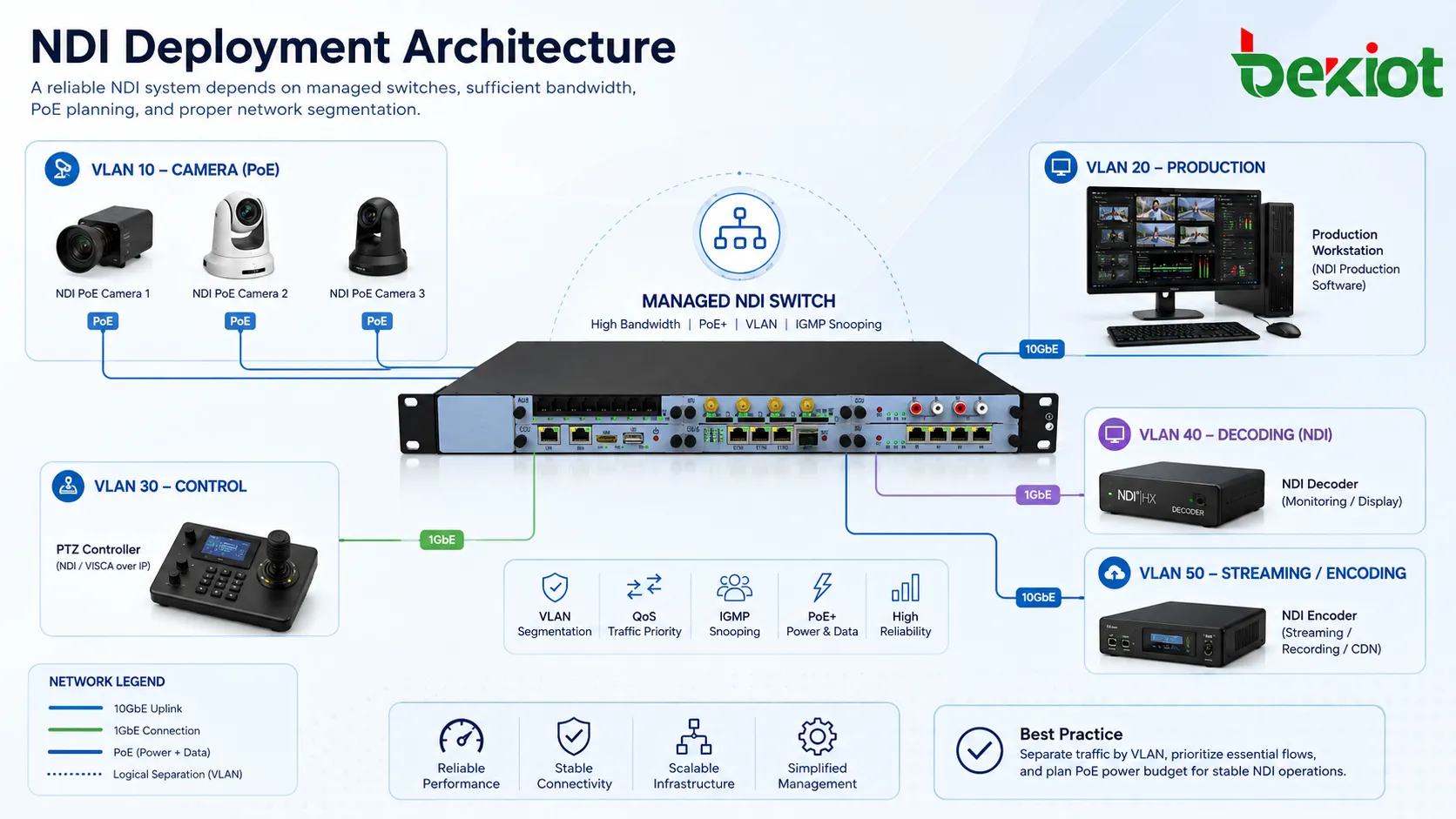

スイッチには十分な帯域とバックプレーン容量が必要です。多くのプロジェクトでは、オフィス PC、Wi-Fi 利用者、ファイル転送、業務トラフィックと同じネットワークを共有するより、専用スイッチや分離セグメントが適します。共有が必要な場合は VLAN 分離を推奨します。

PoE 容量も確認が必要です。ポート数が多くても、総 PoE 電力が全カメラを最大負荷で支えられない場合があります。PTZ カメラは固定カメラより電力を使うことがあります。導入前にカメラ台数、必要電力、リンク速度、アップリンク帯域を計算します。

機器コストとライセンスも考慮する

NDI はすべての機器が無料で使えるオープン標準ではありません。対応メーカーは通常、技術をライセンスし、カメラ、エンコーダー、デコーダー、変換器、ソフトウェアへ組み込みます。そのため NDI 対応機器は基本的な HDMI や USB 機器より高価になる場合があります。

それでも NDI に価値がないという意味ではありません。柔軟なネットワークルーティング、配線削減、PTZ 制御、迅速なセットアップ、容易なマルチカメラ管理がプロジェクトに有益かを判断します。1 カメラ構成では HDMI や USB が経済的な場合もあり、分散型マルチカメラでは NDI が設置負担を下げます。

適切な選択ではない場合

NDI は万能の映像回送手段と誤解されることがあります。しかし主にローカルネットワーク制作向けです。弱い無線リンク、衛星ネットワーク、公衆インターネット、臨時フィールドネットワーク、長距離の不安定接続を使う緊急映像回送には最適ではありません。

緊急対応、移動指揮、ドローン映像回送、遠隔監視、広域指揮では、ローカル収集後に別のストリーミング方式が適する場合があります。実務では現地で NDI を使い、その後 SRT、RTMP、RTSP、専用プロトコル、または指揮プラットフォーム向けにデコード、トランスコード、圧縮、転送します。

つまり、NDI はローカル収集層の一部になれますが、すべての用途で唯一の伝送層にすべきではありません。最終設計では、遅延、画質、帯域、安定性、公衆網越え、セキュリティ、プラットフォーム互換性、現場要件を考慮します。

カメラ接続プロジェクトにおける NDI と GB/T28181

指揮、監視、緊急対応、公共安全のカメラ接続では GB/T28181 も選択肢です。これは監視映像の接続とプラットフォーム統合で広く使われ、カメラ映像をビデオゲートウェイ、メディアサーバー、上位平台へ送信し、PTZ やフォーカス調整にも対応できます。

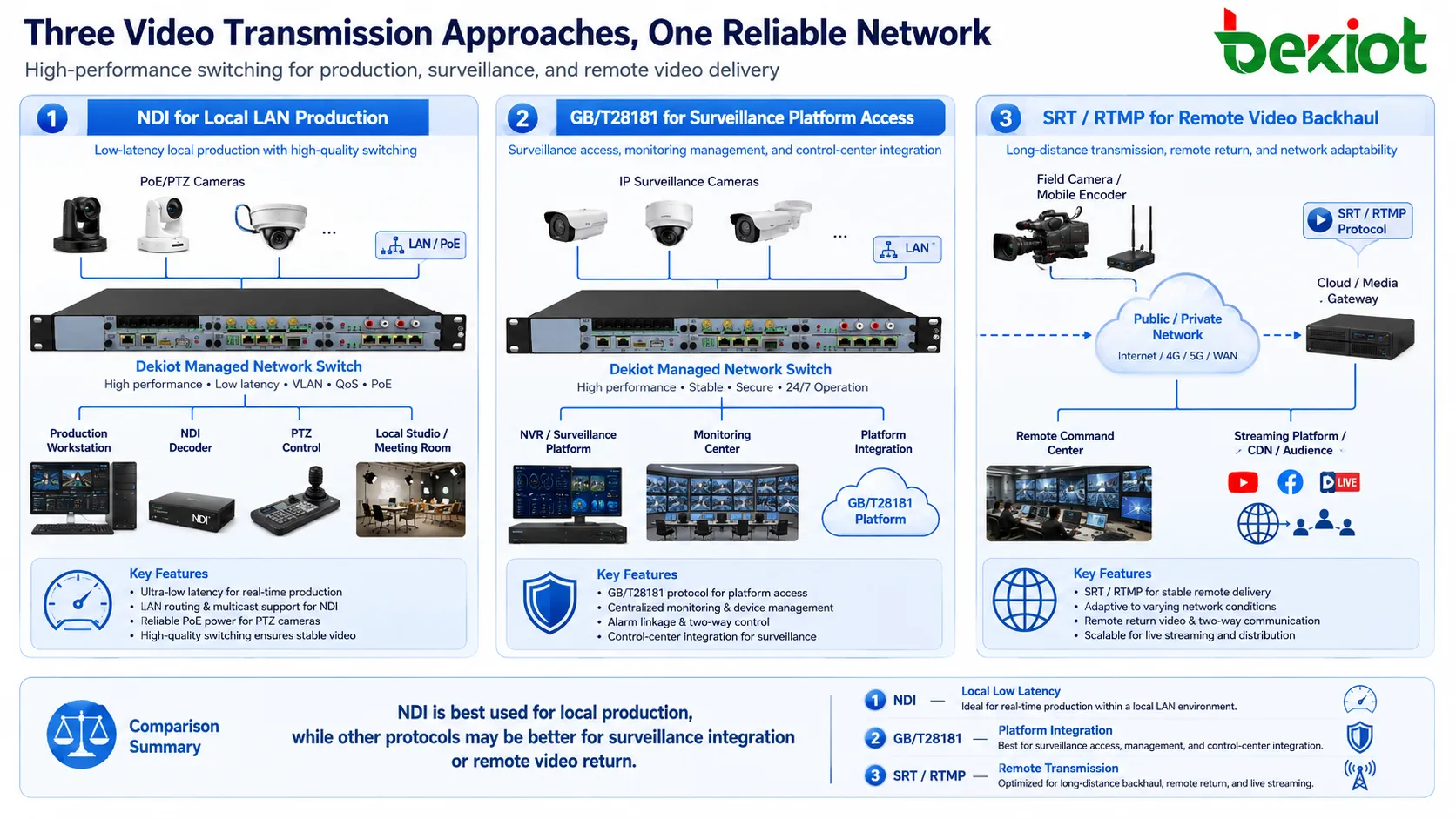

NDI と GB/T28181 の選択はプロジェクト種別で決めます。NDI はローカル制作、ライブスイッチング、スタジオ、AV 統合に適しています。GB/T28181 は監視平台接続、指揮センター統合、セキュリティカメラ管理に向きます。複雑なシステムでは、ローカル制作に NDI、監視リソースに GB/T28181 を併用できます。

実践的な導入ステップ

実践的な NDI 導入は、カメラが NDI に対応するか、受信システムが NDI をデコードできるか、ネットワークが想定ストリーム数を運べるかの 3 点確認から始めます。その後、スイッチ容量、PoE、VLAN、IP アドレス、制作ソフト、録画、出力を計画します。

会議室やスタジオでは、NDI カメラ、PoE スイッチ、制作ソフト、PTZ 制御、録画、ライブ配信、表示出力が含まれます。ハイブリッド指揮やイベントでは、NDI ソースをローカル制作端末またはメディアゲートウェイへ入れ、遠隔伝送向け形式へ変換します。

適した用途

NDI はライブ配信室、講堂、企業会議室、研修センター、礼拝施設、イベント会場、リモート制作室、教育収録スタジオ、AV-over-IP で有用です。複数カメラを異なる位置に置き、映像、音声、PTZ をネットワークで管理したい場合にも役立ちます。

システムインテグレーターにとって価値はプロトコルだけではなく、より整理された構成にあります。カメラ配置、信号ルーティング、集中制御が容易になり、制作卓は長い信号ケーブルへの依存を減らせます。適切な環境では、構築と拡張がしやすくなります。

システム設計者向けの選定アドバイス

低遅延 LAN 映像、マルチカメラ制作、柔軟なルーティング、PTZ 制御、簡素な配線が必要な場合は NDI が適します。長距離伝送、不安定ネットワーク、衛星リンク、緊急現場映像回送では慎重に使うべきです。

優れた映像システムは 1 つのプロトコルだけに依存しません。NDI、GB/T28181、SRT、RTMP、RTSP、HDMI、SDI、USB には異なる役割があります。映像の発生場所、視聴場所、ネットワーク安定性、許容遅延、受信平台によって設計が決まります。

NDI は強力なローカル制作および AV-over-IP ツールとして理解するのが最適です。適切なネットワーク設計とメディアゲートウェイまたはトランスコードを組み合わせることで、より広い映像通信ソリューションの重要な一部になります。

FAQ

NDI は Wi-Fi で動作しますか？

限定的には動作しますが、制作用途では有線 Ethernet を強く推奨します。Wi-Fi は可変遅延、パケットロス、不安定な帯域を生みやすく、複数カメラでは特に問題になります。

すべての制作ソフトが自動的に NDI に対応しますか？

いいえ。NDI を直接サポートするソフトもあれば、プラグイン、ドライバー、変換器、キャプチャ手順が必要なものもあります。購入前に互換性を確認します。

NDI は HDMI より優れていますか？

解決する問題が異なります。HDMI は短距離のポイントツーポイント接続に簡単で信頼性があります。NDI は複数の映像ソースをネットワークでルーティング、制御、管理する場合に適しています。

NDI トラフィックを同じオフィスネットワークに置くべきですか？

ネットワークが映像トラフィック向けに設計されていない限り避けるべきです。専用スイッチ、専用 VLAN、分離制作ネットワークは混雑を減らし、保守を容易にします。

NDI プロジェクトの設置前に何を準備すべきですか？

カメラ一覧、ストリーム数、想定解像度、スイッチ機種、PoE 予算、受信ソフト、制御要件、録画計画、遠隔出力方式、信号障害時のバックアップ計画を準備します。
