地図ベースのディスパッチとは、人員、機器、アラーム、カメラ、通信端末、ページングゾーン、車両、現場リソースをデジタル地図上に配置して管理する、視覚的な指令・通信方式です。リスト、番号、内線名、個別の監視画面だけに依存するのではなく、ディスパッチャーは、どこで事象が発生しているのか、近くにどのリソースがあるのか、次にどの通信経路を使うべきかを同じ画面上で把握できます。

実務上、地図ベースのディスパッチは、位置情報の把握と通信制御を結び付ける仕組みです。ディスパッチャーは、単にアラームや通話を受け取るだけではありません。GIS地図、施設図、フロアマップ、トンネル断面図、キャンパス配置図、設備マップ上で事象の発生位置を確認します。そして同じインターフェースから、SIPインターコムへの発信、非常電話への接続、近隣カメラの表示、ページングゾーンの起動、チームへの通知、対応プロセスの記録まで実行できます。

この方式は、工業施設、交通システム、トンネル、共同溝、空港、港湾、キャンパス、病院、エネルギー関連施設、公共安全プラットフォーム、警備センター、緊急通信ネットワークで広く使われています。多くの端末や現場リソースが広いエリアまたは複雑なエリアに分散している場所では、特に有効です。通信リソースを地図上で見える対象に変えることで、地図ベースのディスパッチは、制御室の対応速度を高め、状況理解をより的確にします。

地図ベースのディスパッチとは

定義と基本的な意味

地図ベースのディスパッチは、インシデントの位置確認、リソース監視、通信調整を行うために、地図インターフェースを主要な運用画面として使用するディスパッチモデルです。地図は、地理情報システム、建物のフロアプラン、駅の配置図、トンネル区間図、キャンパス図、またはカスタム作成された産業現場図面である場合があります。重要なのは、指令操作が「場所」を中心に整理されることです。

地図ベースのディスパッチの本質は、空間を基準にした指令です。従来のディスパッチシステムは、電話番号、端末リスト、グループ名、イベントログから操作を始めることが多くあります。地図ベースのディスパッチでは、まず「どこで何が起きているのか」という問いから始まります。位置が明確になれば、ディスパッチャーは周囲のリソースを理解し、適切な対応経路を選択できます。

そのため、地図ベースのディスパッチは単なる地図表示とは異なります。基本的な地図は位置を示すだけですが、実際の地図ベースのディスパッチシステムでは、ディスパッチャーが地図から直接操作できます。発信、ページング、監視、確認、エスカレーション、映像連携、端末状態確認、対応調整などを、地図を起点に実行できることが重要です。

地図ベースのディスパッチは、位置を単なる視覚的な参照情報ではなく、運用上の制御ポイントへと変えます。

ディスパッチで位置情報が重要な理由

ディスパッチ業務は、多くの場合、時間に強く影響されます。アラーム、呼び出し要求、設備異常、緊急事象が発生したとき、制御室は何が起きたのかだけでなく、それがどこで起きたのか、近くで何が使えるのかを知る必要があります。位置は、対応時間、リソース選択、リスク判断、通信優先度に直接影響します。

大規模施設では、似たように見える2つの端末名の違いが、実際には大きな意味を持つことがあります。一方はトンネル区間にあり、別の端末はサービス室にあり、さらに別の端末は公共出入口の近くにあるかもしれません。リスト型の画面では、この違いが分かりにくい場合があります。地図型インターフェースであれば、ディスパッチャーは空間的な関係を即座に理解できます。

そのため、地図ベースのディスパッチは、物理的なレイアウトが複雑で、リソースが分散し、現場を正確に理解することが迅速な対応に直結する環境において、特に大きな価値を持ちます。

地図ベースのディスパッチの仕組み

リソースマッピングと現場モデリング

地図ベースのディスパッチの最初のステップは、リソースマッピングです。システムは、各機器、人員、ゾーン、アラームポイント、カメラ、ページングスピーカー、ゲート、部屋、車両、非常端末がどこにあるかを把握する必要があります。この位置情報は、GIS座標、手動で設定されたポイント、建物図面、フロアマップ、トンネルの距離標、ゾーン番号、測位システムなどから取得できます。

リソースが地図上に登録されると、それらはアイコン、ラベル、レイヤー、ゾーン、ステータスマーカーとして表示されます。ディスパッチャーは検索、フィルタリング、ズーム、レイヤー選択を行い、特定のリソース種別に集中できます。たとえば、オペレーターは非常電話だけを表示したり、オフライン端末だけを確認したり、事象付近のカメラだけを表示したり、選択エリア内のページングゾーンだけを確認したりできます。

このプロセスにより、静的な資産情報は運用可能な地図オブジェクトへ変わります。ディスパッチャーは、スプレッドシートで機器を探し、別システムで状態を確認するのではなく、地図上で機器を見つけ、そのまま操作できます。

イベント発生と連動対応

事象が発生すると、システムはそれを地図上のポイントまたはエリアに関連付けます。現場ユーザーがSOSボタンを押す場合もあれば、SIPインターコムが通話を開始する場合、アラームが発報する場合、機器がオフラインになる場合、カメラ分析イベントが発生する場合もあります。ディスパッチプラットフォームは、その事象位置を地図上に表示し、必要に応じて周辺リソースを強調します。

ディスパッチャーは、連動した操作で対応できます。一般的な操作には、最寄り端末への発信、近隣カメラ映像の表示、選択ゾーンへの放送、現場スタッフへの連絡、別のディスパッチ席へのエスカレーション、アラーム確認、処理プロセスの記録などがあります。

このワークフローにより、ディスパッチは孤立したイベント処理から、位置を中心としたインシデント対応へ変わります。イベントはログの1行ではなく、周囲のリソースと対応手段を持つ、可視化された現場として扱われます。

地図ベースのディスパッチの真価は、事象、その位置、利用可能な対応リソースが同時に表示されるときに発揮されます。

地図ベースのディスパッチの主な機能

視覚的な位置管理

視覚的な位置管理は、地図ベースのディスパッチで最も重要な機能です。ディスパッチャーは、通信端末、非常ポイント、カメラ、人員、ページングゾーン、出入口、車両、高リスクエリアの分布を確認できます。大量のリソースをリストだけで管理するよりも、はるかに直感的です。

トンネル、工場、キャンパス、交通ハブ、港湾、鉱山、大規模公共施設では、位置関係が対応効率に直接影響します。ディスパッチャーは、どのインターコムがアラームに最も近いのか、どのカメラが同じエリアをカバーしているのか、どのオペレーターが利用可能なのか、どのページングゾーンに警告を流すべきなのかを判断する必要があります。

地図インターフェースは、リソースと事象の物理的な関係を表示することで、これらの問いに素早く答えられるようにします。

リアルタイムの機器・リソース状態

地図ベースのディスパッチは、地図上にリアルタイムの状態が表示されるときに最も効果的です。機器アイコンは、オンライン、オフライン、通話中、待機中、アラーム中、メンテナンス中、通話中、故障検出、未登録などの状態を示すことができます。人員やディスパッチ席も、対応可能、対応中、勤務外、インシデント処理中などの状態を表示できます。

この状態レイヤーは重要です。地図上に表示されている機器が、必ず使えるとは限らないからです。非常電話がオフラインである、SIPインターコムがすでに通話中である、ページングアンプが故障状態である場合、ディスパッチャーは別の経路を選ぶ必要があります。リアルタイム状態は、地図を静的な位置ボードから、ライブの運用リソースビューへ変えます。

緊急通信では、リソースがどこに設置されているかを知ることと同じくらい、そのリソースが使える状態かどうかを知ることが重要です。

機能的な対応能力

地図ベースの通話、インターコム、ページング

地図ベースのディスパッチシステムでは、地図上の機器が直接操作できるポイントになります。ディスパッチャーは、非常電話、SIPインターコム、産業用電話、ディスパッチコンソール、音声エンドポイントをクリックして、システム権限に応じて発信、トークバック開始、セッション転送、チャネル監視、会議作成などを行えます。

ページングも地図から操作できます。ディスパッチャーは、建物フロア、トンネル区間、生産エリア、プラットフォームゾーン、倉庫ブロック、キャンパスエリアを選択し、対応するページングゾーンにライブアナウンスまたは録音メッセージを送信できます。これは、番号や技術的なラベルだけでゾーンを選ぶ方法よりも直感的です。

通話、インターコム、ページングが地図オブジェクトに接続されると、ディスパッチャーはすべての内線番号、端末ID、ゾーンコードを覚えなくても、場所を基準に操作できます。

映像、アラーム、通信の連動

地図ベースのディスパッチは、多くの場合、映像監視システムやアラームシステムと連動します。通話やアラームが発生すると、プラットフォームは近隣カメラ、関連するアラームポイント、関連する入退室管理機器、連動する現場端末を表示できます。これにより、ディスパッチャーは対応を決定する前に現場を確認できます。

アラーム連動も重要です。火災アラーム、侵入アラーム、設備故障、環境センサー、SOS通話、ドアイベント、システム健全性警告などは、すべて地図上の位置と関連付けられます。ディスパッチャーはイベント位置を確認し、音声、映像、ページング、タスク割り当てツールを使って状況を処理できます。

これにより、地図ベースのディスパッチは単なる通信インターフェースではなくなります。複数システムを横断する、視覚的なインシデント処理レイヤーになります。

地図ベースのディスパッチのシステム価値

より速い対応と短い判断経路

最も大きなシステム価値の1つは、対応速度の向上です。地図ベースの画面がない場合、ディスパッチャーはアラームメッセージを読み、機器を検索し、その位置を特定し、別システムで映像を開き、ページングゾーンを探し、それから現場担当者に連絡する必要があります。各ステップで時間が消費されます。

地図ベースのシステムは、この判断経路を短縮します。イベントは文脈とともに表示されます。周辺リソースが見えます。ディスパッチャーは同じ視覚環境から、映像を開き、端末に発信し、対象エリアへ放送し、対応アクションを割り当てられます。これは、緊急対応や安全関連シナリオで特に大きな価値を持ちます。

大規模施設では、インシデントの位置特定と理解における数秒の短縮であっても、対応品質の向上につながります。

ディスパッチャーの認知負荷の低減

複雑な現場には、数百または数千の機器、ゾーン、内線、カメラ、アラーム、ユーザーが含まれることがあります。ディスパッチャーがこれらを名称や番号だけで頭の中で結び付けなければならない場合、作業負荷は大きくなります。地図ベースのディスパッチは、空間関係を直接表示することで、この負担を軽減します。

ディスパッチャーは、インシデント周辺にどのリソースがあるのか、どの機器がオンラインなのか、どのエリアにページングすべきなのか、どの経路が機能しそうなのかを確認できます。これは熟練オペレーターにも役立ちますが、新人スタッフ、シフト横断チーム、一時的な緊急指揮チームにとってはさらに価値があります。

優れたディスパッチシステムは、機能が強力であるだけでは不十分です。圧力の高い状況でも理解しやすい必要があります。

地図ベースのディスパッチは、複雑な現場情報を、見える運用上の関係へ変換することで分かりやすくします。

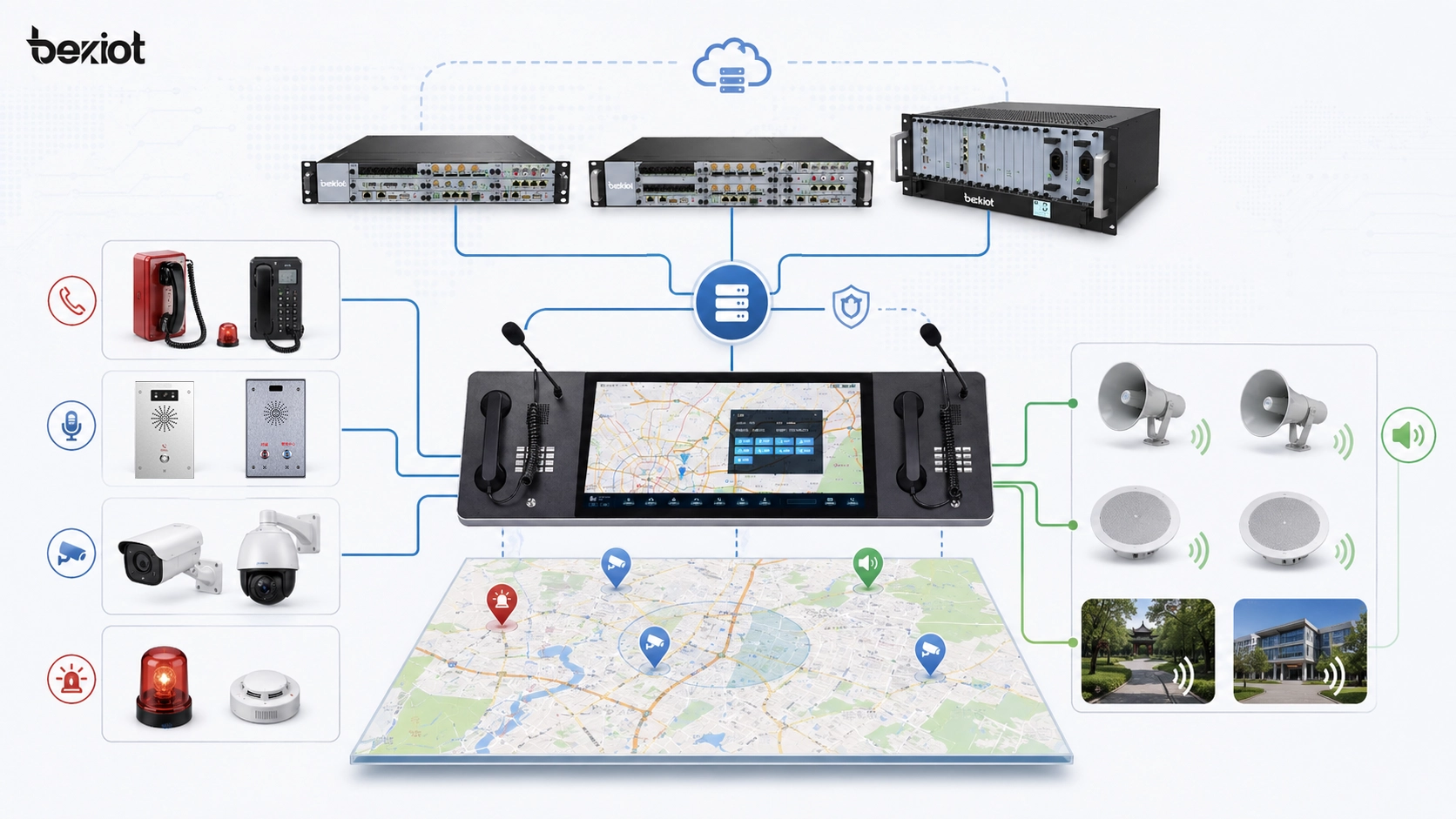

地図ベースのディスパッチのネットワークアーキテクチャ

地図レイヤー、通信レイヤー、サービスレイヤー

完全な地図ベースのディスパッチアーキテクチャは、通常、地図レイヤー、通信レイヤー、サービスレイヤーという3つの主要レイヤーで構成されます。地図レイヤーは、GIS地図、施設図面、フロアプラン、トンネル図、現場ゾーン、機器ポイント、運用オーバーレイを表示します。通信レイヤーは、SIPサーバー、IP PBXシステム、ディスパッチサーバー、音声ゲートウェイ、インターコム端末、ページングシステム、通信トランクを接続します。

サービスレイヤーは、イベントワークフロー、権限管理、アラームルール、ログ、録音、タスク記録、機器状態、レポート、システム統合を処理します。これらのレイヤーは連携して機能する必要があります。地図はリソースの位置を示し、通信レイヤーは操作を可能にし、サービスレイヤーは対応プロセスに構造、権限、追跡性を与えます。

このアーキテクチャは、地図ベースのディスパッチが単なるグラフィカルインターフェースではないことを示しています。それは、地図データ、音声通信、機器状態、イベントロジック、運用ワークフローを組み合わせたシステムです。

SIPとIP通信の役割

SIPとIP通信は、地図ベースのディスパッチにおける重要な基盤となることがよくあります。SIPインターコム、IP電話、産業用電話、非常電話、ディスパッチコンソール、音声ゲートウェイ、IPページング端末は、地図上のリソースとして表示できます。ディスパッチャーが機器を選択すると、システムはSIP通話、グループ通話、会議、ページング、トークバックを開始できます。

IPベースのアーキテクチャは、統合も容易にします。音声エンドポイントは、ネットワーク状態、登録状態、イベントトリガー、ログ、制御情報をディスパッチプラットフォームと共有できます。また、孤立したアナログ機器よりも自然に、カメラ、アラーム、アクセスシステム、監視プラットフォームと連携できます。

このように、地図ベースのディスパッチは単なる位置表示ではなく、IP通信リソースの統合運用レイヤーになります。

典型的な活用分野

トンネル、共同溝、交通インフラ

トンネル、共同溝、高速道路、鉄道システム、地下鉄駅、交通ハブは、地図ベースのディスパッチに適した代表的なシナリオです。これらの資産は、ルート、ゾーン、プラットフォーム、部屋、サービスエリアに沿って分散していることが多いためです。地図や区間図は、非常電話、カメラ、スピーカー、アラームポイント、保守チーム、制御室リソースを位置ごとに表示できます。

インシデントが発生した場合、ディスパッチャーは該当区間を素早く特定し、最寄りの端末に連絡し、関連カメラを確認し、該当エリアへ放送できます。これは、物理的な位置が対応戦略を決める線形または多ゾーン環境では、機器リストだけを使うよりも効率的です。

交通インフラでは、地図ベースのディスパッチが通信を空間的な対応プロセスへ変えます。

工業団地、エネルギー施設、鉱山エリア

工業団地、エネルギー施設、製油所、発電所、鉱山、冶金現場、大規模工場には、複雑なゾーン、騒音環境、安全リスク、分散した人員が含まれることが多くあります。地図ベースのディスパッチは、現場電話、SIPインターコム、公共放送ゾーン、カメラ、アラームポイント、当直ポジションを現場全体にわたって表示できます。

あるエリアで異常事象が発生した場合、制御室は位置を確認し、最寄りの通信リソースを検証し、現場スタッフに連絡し、選択したページングゾーンへ指示を送信できます。アラームや映像と連動していれば、ディスパッチャーは判断を下す前に、より完全な状況理解を構築できます。

これらの環境では、地図ベースのディスパッチは日常の調整と安全上重要な対応の両方を支援します。

キャンパス、病院、公共施設、警備センター

キャンパス、病院、公共建築、スマートパーク、商業複合施設、警備センターでは、地図ベースのディスパッチを使って、ヘルプポイント、出入口、カメラ、巡回チーム、ページングゾーン、アクセスポイント、非常端末を管理できます。ユーザーが呼び出しボタンを押したり、アラームを発生させたりすると、制御センターはイベント位置をすぐに確認できます。

その後、ディスパッチャーは発信者と会話し、近隣の映像を開き、警備スタッフへ通知し、ページングやメッセージで影響エリアの人々を誘導できます。これにより、迅速な支援が必要となる場所で、サービス品質と対応効率が向上します。

地図ベースのディスパッチは、緊急時だけでなく、来訪者支援、施設運用、巡回管理、日常の警備調整にも有効です。

Becke TelcomのGISスケジューリングシステム活用分析

現場端末から視覚的な対応へ

Becke Telcomの通信プロジェクトでは、地図ベースのディスパッチによって、現場の音声端末と制御室の視覚的ワークフローを接続できます。産業用電話、SIPインターコム端末、SOS非常電話、IPページングエンドポイント、ディスパッチコンソール、統合通信プラットフォームは、すべて地図上で見える、操作可能なリソースになります。

たとえば、トンネルや共同溝プロジェクトでは、地図上に各非常電話、ホーンスピーカー、カメラ、アラームポイント、サービスエリアを表示できます。SOS端末が通話を開始すると、ディスパッチャーはイベント位置を確認し、近隣カメラを開き、現場ユーザーと会話し、関連区間へ誘導放送を流せます。このロジックの中で、Becke Telcomは装飾的なブランド名として挿入されるのではありません。その端末と通信プラットフォームが、実際の対応チェーンの一部になります。

実用的な価値は、制御室が「ある機器が呼び出している」という状態から、「この場所で対応が必要であり、近くにこれらのリソースがあり、この行動を取るべきである」という判断へ移行できる点にあります。まさにここで、地図ベースのディスパッチは産業通信と緊急通信を強化します。

マルチシステムの産業通信に有効

Becke Telcom型の導入環境の多くは、分散した拠点、厳しい現場条件、緊急音声要件、複数のサブシステムを含みます。エネルギー施設、化学プラント、交通トンネル、鉄道駅、港湾、キャンパス、公共安全プロジェクトでは、単独の電話システムだけでは不十分なことがよくあります。音声、ページング、アラーム、映像、ディスパッチ制御が連携して動作する必要があります。

地図ベースのディスパッチは、SIPインターコム、堅牢型電話、非常端末、ページングゾーン、カメラ、アラームポイントを1つの空間インターフェースに配置することで、このニーズを支援します。ディスパッチャーは、番号や機器を個別に検索するのではなく、まずイベントの位置を特定し、それから通信アクションを選択できます。

これにより、Becke Telcomの統合はプロジェクト視点から自然なものになります。現場通信端末は音声の入口を提供し、地図ベースのディスパッチインターフェースは、それらのエンドポイントに見える位置価値と運用上の対応価値を与えます。

導入時の検討事項

適切な地図スケールとレイヤーを定義する

成功する地図ベースのディスパッチプロジェクトは、適切な地図スケールを定義することから始まります。都市レベルのGIS地図が必要なプロジェクトもあれば、キャンパスマップ、建物フロアプラン、トンネル区間図、港湾レイアウト、産業プロセスエリア図面が必要なプロジェクトもあります。地図は、ディスパッチャーが実際に現場を理解し、管理する方法に合っている必要があります。

レイヤー設計も同じく重要です。情報が少なすぎると地図は弱くなり、多すぎると混乱を招きます。システムは、作業内容に応じて、機器、アラーム、カメラ、ページングゾーン、人員、車両、保守レイヤーの表示・非表示をディスパッチャーが切り替えられるようにするべきです。

優れた地図ベースのディスパッチは、画面に可能な限り多くのアイコンを置くことではありません。必要な運用情報を、必要なタイミングで表示することです。

機器位置と状態の正確性を確認する

地図ベースのシステムの価値は、データの正確性に左右されます。機器ポイントが間違った場所に置かれている、カメラが誤ったエリアにリンクされている、端末状態が古い場合、ディスパッチャーは誤った判断をする可能性があります。そのため、導入時には位置確認と状態テストが不可欠です。

プロジェクトチームは、イベント発生から地図表示まで、地図ポイントから音声通話まで、イベント位置から映像連携まで、エリア選択からページング出力まで、対応完了からログ記録まで、全体のワークフローをテストする必要があります。見た目の美しいインターフェースだけでは不十分で、運用チェーンが正しく機能しなければ意味がありません。

緊急通信では、正確性と連動の信頼性が、見た目の印象だけよりも重要です。

地図データ、機器状態、通信操作が実際の運用条件下でも正確に保たれるとき、地図ベースのディスパッチシステムは成功します。

保守と管理のポイント

現場変更に合わせて地図データを同期する

現場は時間とともに変化します。機器が追加、移設、交換、無効化、名称変更される場合があります。部屋の用途が変わることもあります。ページングゾーンが調整されることもあります。カメラの向きが変更されることもあります。地図データが更新されなければ、ディスパッチシステムは徐々に実際の現場から乖離していきます。

保守チームは、資産記録、地図ポイント、機器名称、ゾーン定義、システム設定を同期させるためのプロセスを作る必要があります。非常電話、SOSポイント、制御室端末、ページングゾーン、アラームポイントなどの重要リソースは、定期的に確認するべきです。

地図ベースのディスパッチの長期的な価値は、地図が実際の運用環境を反映し続けられるかどうかに依存します。

ログを活用して対応ワークフローを改善する

地図ベースのディスパッチシステムは、通話記録、アラーム記録、ページング操作、オペレーター操作、機器イベント、映像連携記録、対応時間データなど、有用なログを生成できます。これらの記録は、システムがどのように使われているのか、対応ワークフローのどこを改善できるのかを管理者が理解する助けになります。

たとえば、ログにより、インシデントが多発するエリア、頻繁に使われる端末、繰り返しオフラインになる機器、対応に時間がかかるゾーン、手作業が多すぎるワークフローが分かる場合があります。この情報は、機器配置、人員配置、教育訓練、緊急計画の改善に役立ちます。

このように、地図ベースのディスパッチはライブ対応ツールであるだけではありません。長期的な運用改善も支援できます。

結論

地図ベースのディスパッチは、地図、機器状態、通信端末、アラーム、映像、ページングゾーン、人員、イベントワークフローを1つの運用インターフェースに統合する、視覚的なディスパッチ方式です。その主な価値は、ディスパッチャーが事象の発生場所と、対応に使えるリソースを理解できるようにすることです。

主な機能には、視覚的な位置管理、リアルタイム機器状態、地図ベースの発信、SIPインターコム制御、エリアページング、映像連携、アラーム位置表示、リソースフィルタリング、ワークフロー記録が含まれます。トンネル、共同溝、交通ハブ、工業現場、エネルギー施設、キャンパス、病院、公共安全センター、大規模施設管理プロジェクトで広く使われています。

Becke Telcom関連の通信ソリューションでは、地図ベースのディスパッチによって、SIPインターコム、産業用電話、非常端末、ページングシステム、ディスパッチコンソール、アラーム・映像リソースを、より明確な対応アーキテクチャに整理できます。現場機器を制御室地図上で見える、選択できる、操作できるリソースに変え、緊急通信と運用通信をより直接的かつ効率的にします。

FAQ

地図ベースのディスパッチを簡単に言うと何ですか？

簡単に言うと、地図ベースのディスパッチは、人員、機器、アラーム、カメラ、通信端末、対応リソースをデジタル地図上に表示するディスパッチ方式です。ディスパッチャーは、地図を通じてインシデントの位置を確認し、通信リソースを直接操作できます。

位置、状態、操作が1つのインターフェースでつながるため、制御室はより速く対応できます。

地図ベースのディスパッチの主な機能は何ですか？

主な機能には、GIS地図表示、機器位置管理、リアルタイム状態、アラーム位置表示、映像連携、地図ベースの発信、SIPインターコム制御、エリアページング、リソースフィルタリング、権限管理、対応ログが含まれます。

これらの機能により、ディスパッチャーは現場状況をより速く理解し、通信をより正確に調整できます。

地図ベースのディスパッチはどこでよく使われますか？

トンネル、共同溝、交通駅、工業プラント、エネルギー施設、鉱山、キャンパス、病院、公共施設、緊急指令センター、警備制御室でよく使われます。

多くの分散リソースを位置情報に基づいて管理する必要がある場所で、最も大きな価値を発揮します。
