LLDP-MEDは、IP電話などのメディアエンドポイント向けに策定されたLLDPの標準拡張仕様です。実運用においては、接続先スイッチから音声VLANポリシー、レイヤー2・レイヤー3の優先度設定、給電関連情報、機器在庫情報、場合によっては位置情報など、アクセス層の重要な情報をIP電話に取得させます。最新の音声システム導入環境において、LLDP-MEDは電話機のゼロタッチ導入を実現する重要な要素となります。
一方でLLDP-MEDは誤解されることが多いです。IP電話の完全なプロビジョニング処理を置き換えるものではなく、単体で完全なSIPアカウント、PBXサーバーリスト、ファームウェアパッケージ、各種機器パラメータを配信することはできません。あくまで早期の検出機構として動作し、本格的な設定処理が開始される前に、電話機を適切なネットワークセグメントに接続させ、適切な通信優先制御を受けられるようにします。
LLDP-MEDは、イーサネットリンクが確立した瞬間に、アクセススイッチから音声VLANとネットワークポリシーをIP電話に取得させます。
LLDP-MEDの正式名称
LLDP-MEDは Link Layer Discovery Protocol for Media Endpoint Devices の略称です。VoIPおよび各種エンドポイント環境に対応するため、標準LLDPを拡張する目的で開発されました。標準LLDPがレイヤー2で汎用的な機器検出を行うのに対し、LLDP-MEDは実際の音声ネットワークで必要となるエンドポイント固有の情報を追加します。
このためLLDP-MEDは、IP電話、PoEスイッチ、音声VLAN、企業向けアクセスネットワークと併せて語られます。複数ベンダーが混在する環境で特に有用であり、ベンダー固有の検出プロトコルよりも高い相互運用性を実現します。
IP電話導入におけるLLDP-MEDの重要性
IP電話を初めて接続した際、ネットワークは迅速に複数の実務的な課題を解決する必要があります。音声トラフィックをどのVLANで伝送するか。どの優先度マーキングを使用するか。ポートの供給電力はどれだけか。緊急通報用位置情報や資産管理が必要な端末か。
LLDP-MEDは起動初期段階でこれらの問題を解決します。電話機の手動設定を削減し、大規模導入を容易にするとともに、QoS設定の不整合による誤ったVLANでの起動や通信品質の低下リスクを抑えます。
実際の運用環境において、LLDP-MEDは電話機の完全な設定基盤ではなく、ネットワーク側の接続補助ツールとして理解するのが適切です。
LLDP-MEDの動作原理
LLDP-MEDはエンドポイントとネットワーク機器（主にIP電話とアクセススイッチ）の間で動作します。イーサネットリンクが確立すると、スイッチと端末がLLDP情報を交換します。双方がLLDP-MEDに対応している場合、ポリシーや運用情報が含まれるメディア端末向けTLVを送受信します。
最も重要な要素の一つがネットワークポリシーTLVです。利用する音声VLANと通信の優先度を電話機に通知します。一般的な起動シーケンスでは、電話機は最初にタグなしの汎用ネットワークで起動し、スイッチからLLDP-MEDポリシーを受信後、通知された音声VLANに移行してIPアドレスを取得し、DHCPやサーバー検出処理を継続します。
その他のLLDP-MED情報には、機器機能、位置識別情報、在庫データ、拡張給電情報などが含まれます。これらの要素が連携することで相互運用性が向上し、導入時やトラブルシューティングにおける判断の曖昧さを解消します。
LLDP-MEDの共通情報要素
機器機能情報
音声アプリケーション向けネットワークポリシー
位置識別情報
拡張給電情報
機種やファームウェア詳細などの在庫情報
LLDP-MEDでIP電話の設定は完了するか
単体では完了しません。これが最も重要なポイントです。
IP電話にはVLANやQoSの設定だけでなく、IPアドレス、サブネットマスク、ゲートウェイ、DNS、NTP、設定サーバーアドレスなど多くの情報が必要です。さらに設定ファイルのダウンロード、ファームウェア確認、通話制御設定の取得、SIPプラットフォームまたはIP PBXへの登録を行う必要があります。
この一連の複雑な処理は、DHCP、ベンダー別DHCPオプション、TFTP、HTTP、HTTPS、環境によってはTR-069、および電話機独自の設定ロジックによって処理されます。LLDP-MEDは先に電話機を適切なネットワーク環境に接続させ、設定サーバーへの接続を可能にして完全な設定処理を完了させます。

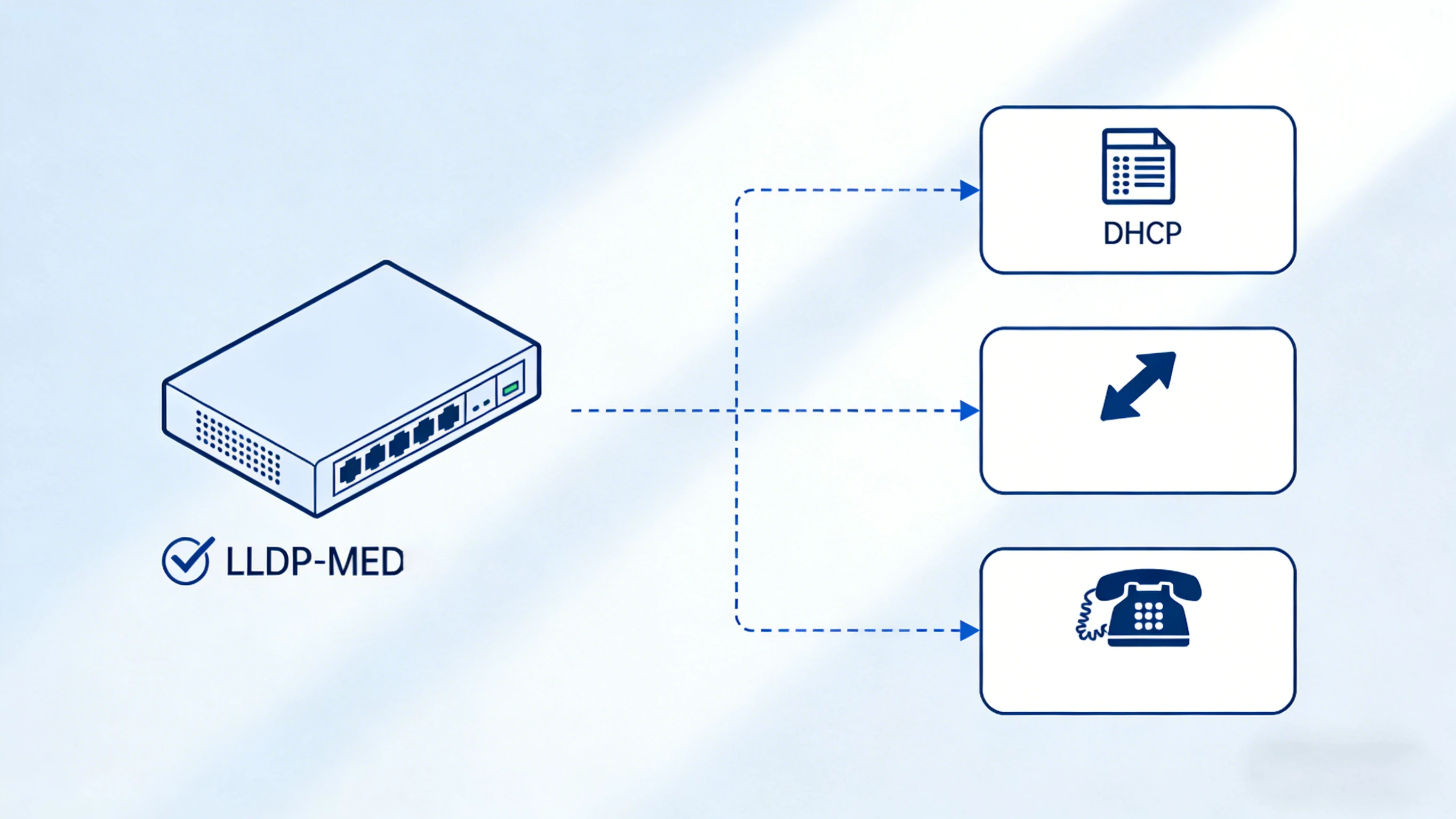

標準的な起動処理ではLLDP-MEDが先行して動作し、DHCPによるアドレス取得、設定ファイルのダウンロード、SIP登録を経て完全なプロビジョニングが完了します。
LLDP-MEDとIP電話の自動設定
技術現場の用語では、ケーブルを接続するだけで手動設定不要で稼働する電話機を自動設定対応と呼びます。LLDP-MEDはこの仕組みを補助しますが、全体の一要素に過ぎません。
正確な処理シーケンスは以下の通りです。
主にPoE給電により電話機が起動
スイッチと電話機がLLDPまたはLLDP-MED情報を交換
電話機が音声VLANと優先度ポリシーを取得
適切なネットワーク上でDHCPを介してIPパラメータを要求
設定サーバーまたは通話制御環境を検出
必要に応じて設定ファイルとファームウェアをダウンロード
IP PBX、SIPサーバー、クラウド型プラットフォームに登録
つまりLLDP-MEDは間接的に自動設定を実現します。ネットワーク接続段階を自動化・効率化する機能であり、完全な自動設定の成否は、周辺システムの設計に依存します。
音声ネットワークにおけるLLDP-MEDの主な機能
音声VLANの自動割り当て
管理者が最も重視する機能です。LLDP-MEDのネットワークポリシーにより、スイッチが適切な音声VLANを配信するため、大規模オフィス、キャンパス、倉庫、病院、交通拠点、産業施設など、端末の増設・交換が頻繁な環境で導入速度を大幅に高めます。
QoS・優先度の統一
音声品質は帯域幅だけでなく、通信の処理優先順位に依存します。LLDP-MEDは通信優先度に関するポリシーを伝送し、電話機とスイッチの動作を統一します。エンドツーエンドのQoS設計を代替するものではありませんが、アクセス層のポリシーを安定させます。
PoE環境における給電管理
実際の電話機運用では給電仕様が重要です。カラー液晶、拡張モジュール、Bluetooth、Wi-Fi、映像機能を搭載した電話機は、一般的な卓上電話と消費電力が異なります。LLDP-MEDはイーサネット・PoE環境と連携し、端末とスイッチ間で給電能力情報を適切に交換します。
在庫管理・運用可視化
資産の可視化は、サポートチームが必要になるまで軽視されがちです。端末から送信される在庫情報により、接続された電話機の機種、ソフトウェアバージョン、ハードウェア情報を簡単に特定でき、サポート業務、ライフサイクル管理、機器交換作業を効率化します。
位置情報対応
緊急通報や建物単位の対応が必要な環境では、位置情報が必須となります。LLDP-MEDは位置情報サービスや運用フローで使用される位置関連データの伝送を補助します。
IP電話環境におけるLLDP-MEDとCDPの比較
多くの技術者は、古いCisco中心環境を中心にCisco Discovery Protocol(CDP)で音声VLANの接続設定を学びます。CDPも電話機に音声VLAN情報を提供でき、一部のCisco環境では現在も広く利用されています。
しかしLLDP-MEDはベンダー非依存の標準規格であり、複数ベンダーが混在するネットワークの安定稼働を支援します。他社製スイッチ・電話機が混在する環境では、相互運用性の面でLLDP-MEDが実用的な選択肢となります。単一ベンダー環境では独自プロトコルの利用も許容できますが、複数ベンダー環境ではオープン規格の優位性が高くなります。
導入メリット
電話機のゼロタッチ導入を高速化
端末側のVLAN手動設定を削減
複数拠点で音声アクセスポリシーを統一
複数ベンダー環境の相互運用性を向上
機器の移設・追加・交換を簡素化
運用状況の可視化によりサポート業務を改善
これらの利点は、多数の電話機を保有し、座席変更が頻繁、または分散拠点で安定した通信品質を求める企業で特に重要となります。
主な活用シーン
企業オフィス電話システム
本社、支店、シェアオフィスにおいて、LLDP-MEDは手動設定なしで卓上電話を適切な音声ネットワークに接続させます。
病院・教育キャンパス
医療・教育施設はアクセススイッチが多く、ネットワークが分割され、端末の入れ替えも頻繁です。標準化された接続処理により運用の摩擦を抑えます。
倉庫・産業施設
過酷または分散した環境では、機器の迅速な交換が重要です。故障した電話機を交換する際、少ない手順で新規端末を正しいネットワークポリシーに接続できます。
ホテル・交通拠点・公共施設
これらの環境では受付、事務、サービス、緊急通報用端末が混在します。統一されたアクセスポリシーにより、導入品質を安定させます。
導入のポイント
LLDP-MEDを利用する前に、スイッチと電話機の双方が対応し、必要なTLVが有効になっていることを確認してください。同一環境にCDP、LLDP、LLDP-MEDが共存する場合は、各プロトコルの優先順位を確認してください。
次にアクセス層と設定層を連携させてください。音声VLANに正しく接続された電話機でも、DHCPサーバーの疎通、適切なDHCPオプション、時刻同期、設定・通話制御サーバーへのアクセスが必要です。
最後に設定テンプレートだけでなく、実機の起動ログで動作検証を行ってください。多くの導入障害ではLLDP-MED自体は正常動作しているものの、DHCPオプション、設定URL、証明書、ファイアウォールルール、PBX登録情報に不具合が発生しています。
電話機が正しい音声VLANに接続できているのに登録に失敗する場合、原因はLLDP-MEDではなく、DHCP、設定検出、通信セキュリティまたはSIP登録の不具合である可能性が高いです。
まとめ
LLDP-MEDは、電話機が音声専用のネットワークポリシーを自動検出する仕組みであり、最新のIP電話環境におけるアクセス層の重要ツールです。手動作業を削減し、設定の統一性を高め、複数ベンダーが混在する音声ネットワークの相互運用性を改善します。
LLDP-MEDは完全な設定システムではなく、あくまで初期検出基盤です。適切なネットワーク環境を端末に提供し、後続のプロビジョニング処理の成功を支えます。DHCP設計、設定サーバー、セキュリティ設定、PBX登録ロジックを適切に組み合わせることで、LLDP-MEDは実用的なゼロタッチIP電話導入の中核要素となります。
よくある質問
LLDP-MEDとLLDPは同じものか
いいえ。LLDPはレイヤー2の基本検出プロトコルであり、LLDP-MEDはIP電話などのメディア端末向け拡張仕様です。
LLDP-MEDで音声VLANを自動割り当てできるか
はい。最も代表的な機能の一つです。スイッチがネットワークポリシーを配信し、電話機が使用する音声VLANを自動取得します。
LLDP-MEDは設定サーバーのURLを提供するか
基本的に提供しません。大半の電話機はDHCPオプション、ベンダー独自の検出機能、設定プラットフォームを介して設定サーバーを特定します。
LLDP-MEDはCisco電話専用か
いいえ。独自プロトコルと異なり、複数ベンダーでの動作を前提に設計されているため、高い相互運用性を持ちます。
LLDP-MEDはDHCPを置き換えるか
いいえ。両者は役割が異なります。LLDP-MEDはアクセス層ポリシーの検出を行い、DHCPはIP設定の付与と設定リソースの検出を担います。
