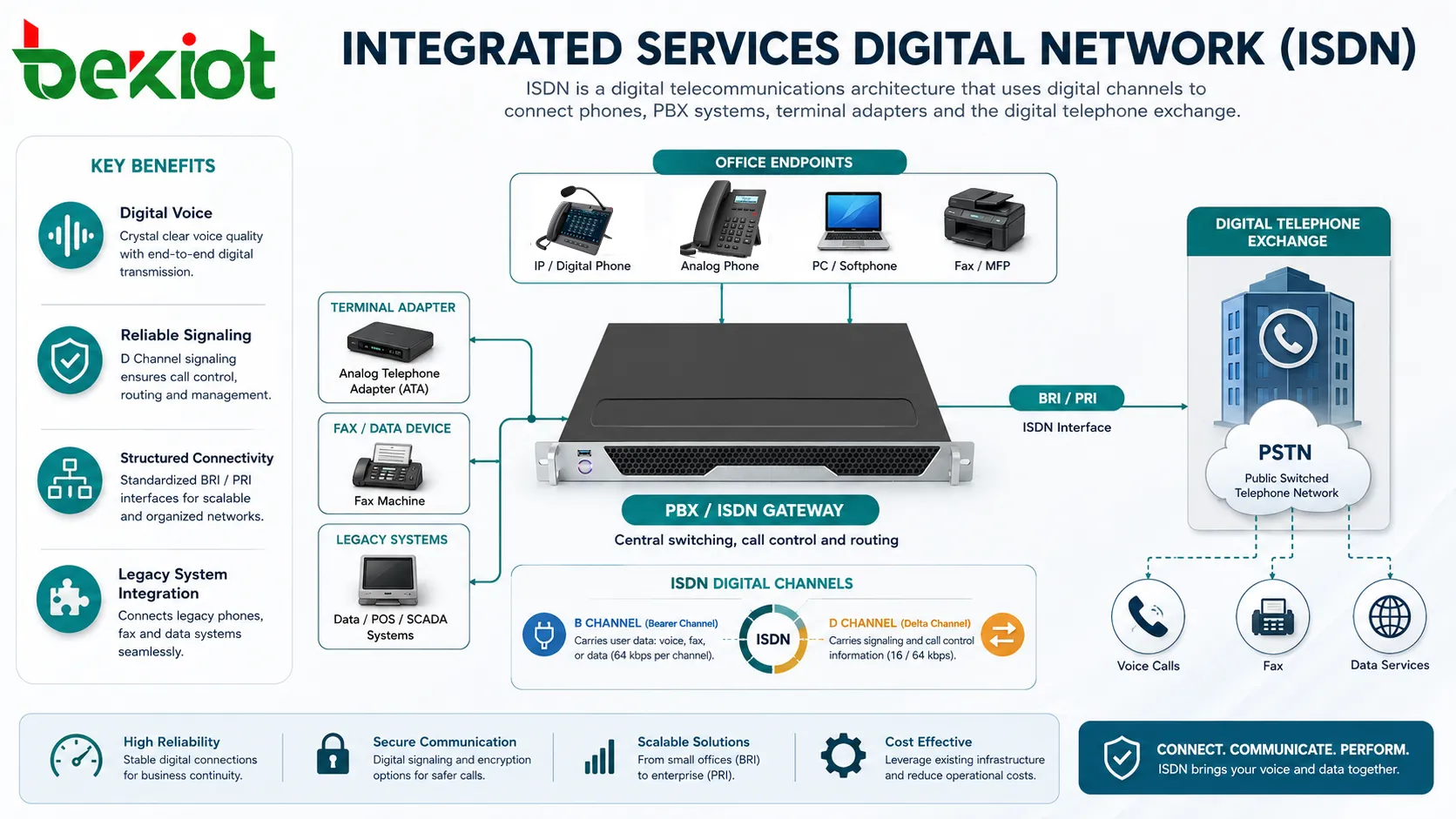

統合サービスデジタル網、一般に ISDN と呼ばれる技術は、従来の電話網インフラ上で音声、データ、FAX、信号制御を伝送するデジタル通信技術です。音声を連続した電気信号として送る古いアナログ電話回線とは異なり、ISDN は通信をデジタルチャネルに変換するため、呼び出し設定、音声伝送、データ転送、サービス制御がより構造化され、予測しやすくなります。

ISDN は、アナログ電話から現代のデジタル通信へ移行する過程で重要な役割を果たしました。企業電話システム、PBX トランク、ビデオ会議、ダイヤルアップデータ接続、FAX サービス、バックアップ回線、POS 端末、放送用音声、企業ネットワークアクセスで広く使われました。多くの組織が SIP トランキング、VoIP、光ファイバー、クラウド通信へ移行した現在でも、レガシーシステム、ゲートウェイ、移行プロジェクトでは ISDN が参照されるため、理解しておく価値があります。

アナログ回線からデジタルチャネルへ

従来のアナログ電話回線は主に音声用に設計されていました。モデムを使ってデータを運ぶことはできましたが、そのデータはアナログ音に変換する必要があり、速度と信頼性に制限がありました。ISDN は、音声とデータを回線交換チャネル上のデジタル情報として運ぶことで、より明確なデジタル方式を導入しました。

この変化により通信はより予測しやすくなりました。デジタルチャネルは、定義された帯域幅、より速い呼び出し設定、より明確な信号制御、より一貫したサービス動作を提供できます。複数の音声回線、データ接続、FAX の信頼性、PBX 接続を必要とする企業にとって、これは純粋なアナログサービスからの大きな改善でした。

ISDN の重要な考え方の一つは統合です。音声、データ、信号制御を同じサービス枠組みで運ぶことができます。これにより組織は、サービスごとに別々のシステムを維持するのではなく、複数の通信ニーズに対して一つのネットワークアクセス方式を利用できました。

チャネル構造の仕組み

B チャネル

B チャネル、つまりベアラチャネルは、音声、データ、ビデオなどのユーザー情報を運びます。標準的な B チャネルは通常 64 kbps のデジタル容量を提供します。音声用途では実際の会話を運び、データ用途では端末間のデジタルデータを運びます。

複数の B チャネルを組み合わせ、より高い帯域幅を得ることもありました。これは、ブロードバンドが一般化する前の初期ビデオ会議、より速いダイヤルアップ接続、一部の業務データ用途で役立ちました。

D チャネル

D チャネル、またはデルタチャネルは、信号制御と制御情報を運びます。呼び出し設定、呼び出し解除、発信者識別、サービス交渉、ネットワーク制御メッセージなどを扱います。

信号制御をユーザートラフィックから分離したことは、ISDN の強みの一つでした。通話制御音を音声経路で扱うのではなく、ネットワークは信号制御をデジタルかつ効率的に管理できました。

ベアラサービスと補助サービス

ベアラサービスは、回線交換音声やデジタルデータなど、ユーザー情報をどのように運ぶかを定義します。補助サービスは、発信者番号表示、転送、通話待ち、複数加入者番号、ダイレクトインダイヤル、閉域ユーザーグループなどの機能を追加します。

これらのサービス層により、ISDN は企業電話で有用になりました。PBX システムはデジタル信号制御を使い、基本的なアナログトランクより高度な通話動作を管理できたからです。

実際のネットワークで使われるアクセス方式

基本速度インターフェース

基本速度インターフェース、一般に BRI と呼ばれる方式は、2 本の B チャネルと 1 本の D チャネルを提供します。これはよく 2B+D と表されます。各 B チャネルは通常 64 kbps を提供し、D チャネルは信号制御容量を提供します。

BRI は、小規模オフィス、リモートワーカー、小型 PBX、ビデオ会議装置、特殊なデータ端末でよく使われました。2 つの同時音声通話、1 つの音声通話と 1 つのデータセッション、または特定のデータ用途向けのチャネル結合をサポートできました。

一次群速度インターフェース

一次群速度インターフェース、一般に PRI と呼ばれる方式は、より大きな企業用途や通信事業者用途向けに設計されています。複数の B チャネルと 1 本の D チャネルを提供します。正確なチャネル数は地域のデジタルキャリア規格によって異なります。

PRI は、1 本のデジタルトランクで多数の同時通話を運べるため、PBX システムを公衆電話網に接続する用途で普及しました。また、ダイレクトインダイヤル、発信者番号、PBX とキャリア網間のより明確な通話制御もサポートしました。

BRI と PRI の比較

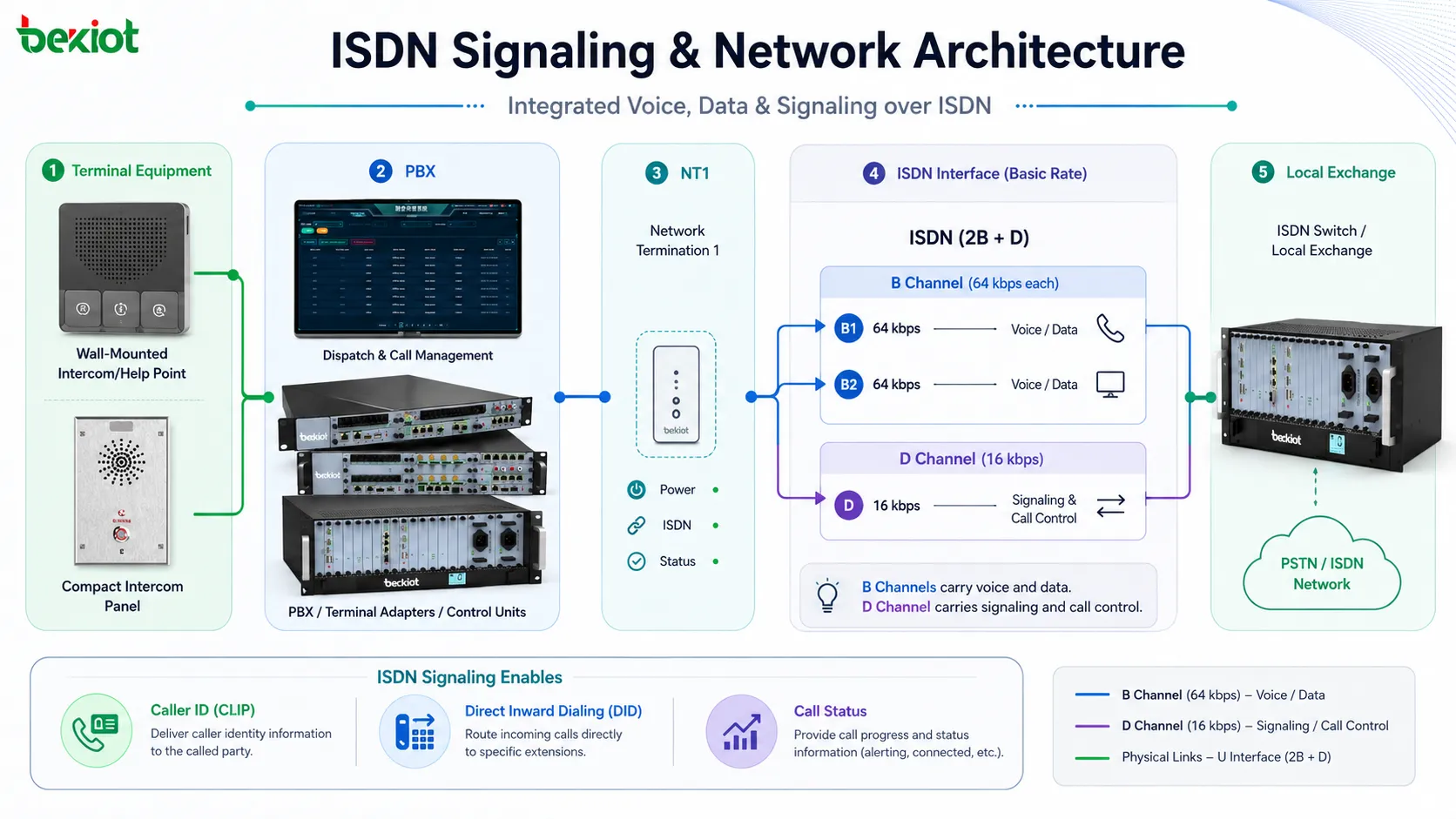

ネットワーク構成と主なコンポーネント

顧客構内設備

顧客構内設備とは、ユーザー拠点に設置される機器を指します。ISDN 電話、端末アダプター、PBX システム、ルーター、ビデオ会議装置、FAX 機器、デジタルゲートウェイなどが含まれます。

一部の機器は ISDN インターフェースに直接接続できますが、他の機器にはアダプターが必要です。たとえば、アナログ電話やモデムがデジタル ISDN 回線で通信するには、端末アダプターが必要になる場合があります。

ネットワーク終端

ネットワーク終端装置は、通信事業者網と顧客側設備の境界を提供します。一部の地域では NT1 装置がこの機能を担います。これはネットワーク回線とローカル ISDN 機器の間のインターフェースを変換し、管理します。

正しい終端は重要です。ISDN は定義された電気的動作、タイミング、信号制御に依存するためです。不適切な配線、誤った終端、互換性のない機器は、登録、呼び出し設定、安定性の問題を引き起こす可能性があります。

地域交換機

地域交換機または中央局スイッチは、通話ルーティング、信号制御、番号処理、公衆電話網への接続を扱います。呼び出し設定メッセージを処理し、ネットワーク内に回線交換経路を確立します。

企業導入では、交換機が PRI トランクを通じて PBX に接続され、多数の内線が共有デジタルチャネルを使って外線発着信できるようになります。

信号制御層

ISDN は構造化された信号制御プロトコルを使って通話を管理します。信号制御層は、設定、呼出、接続、切断、解放、補助サービスのメッセージを運びます。これにより、ネットワークと顧客機器は通話制御情報をデジタルに交換できます。

PBX システムでは、信頼できる信号制御が不可欠です。発信者番号、ダイレクトインダイヤル、通話状態通知などの機能は、正確な信号制御メッセージに依存するからです。

ISDN を有用にした技術的特徴

デジタル音声伝送

ISDN は音声をデジタルに伝送するため、雑音、距離、信号劣化の影響を受けるアナログ回線より安定した通話品質を提供できます。音声チャネルが定義され、回線交換されるため、通話中の音声動作を予測しやすくなります。

ただし、通話品質は受話器の品質、PBX 機器、通信事業者網の状態、配線、通信経路で使われるゲートウェイにも左右されます。

高速な呼び出し設定

信号制御が D チャネルでデジタルに処理されるため、呼び出し設定は古いアナログダイヤル方式より速く、情報量も多くなります。システムは通話制御メッセージを迅速に交換し、発信者番号通知や通話進行状態などの機能をサポートできます。

これは PBX 環境で特に有用でした。呼び出し設定の速度と信号制御の正確さが、日常の業務通信に影響したためです。

一つのアクセスで複数サービス

ISDN は同じアクセス構造で異なる種類のサービスを運べます。音声、データ、FAX、ビデオのセッションは、サービスの必要に応じてベアラチャネルを使用できます。これにより、現代のブロードバンドや IP ネットワークが主流になる前の組織に柔軟性を与えました。

たとえば小規模オフィスは、1 本の B チャネルを音声通話に使い、もう 1 本をデータに使うことができました。大きなオフィスは、1 本の PBX トランクで多数の音声通話を処理するために PRI チャネルを使えました。

ダイレクトインダイヤル

ダイレクトインダイヤルにより、外部の発信者は受付を経由せずに PBX の内線へ直接到達できます。PRI サービスは、業務ユーザー、部署、ホテル客室、サービスデスクに割り当てられた番号範囲とともによく使われました。

これにより発信者の体験が改善され、手動転送の負担が減りました。

クリアチャネルデータ

ISDN の B チャネルは、アナログモデム変換なしでデジタルデータを運べます。これは、初期のリモートアクセス、放送音声の伝送、金融端末、バックアップリンクなど、予測可能なポイントツーポイントデータ伝送を必要とする用途で役立ちました。

帯域幅は現代の基準では限られますが、チャネルの予測可能性は特定の専門用途で価値がありました。

ISDN の強みは、単にデジタルであることだけではありません。定義されたチャネル、構造化された信号制御、音声とデータに対する予測可能なサービス動作を組み合わせた点にありました。

企業とレガシーシステムでの用途

PBX トランキング

最も一般的な用途の一つは、企業 PBX を公衆電話網に接続することでした。PRI トランクは、1 本のデジタル接続で多数の同時通話を可能にし、多数の個別アナログ回線を必要としませんでした。

この方式は、オフィス、ホテル、病院、コンタクトセンター、政府施設、学校、企業キャンパスで広く使われました。レガシー PBX から VoIP への移行プロジェクトでは、移行中にゲートウェイを使うことがあるため、PRI の動作を理解する必要があります。

ビデオ会議

ブロードバンドによるビデオ会議が一般化する前、ISDN は業務用ビデオ会議でよく使われました。複数の B チャネルを束ね、映像と音声セッションに必要な帯域幅を確保できました。

現代の IP ビデオはこの用途をほぼ置き換えましたが、一部の古い会議システムや保存されたインフラでは、今でも ISDN チャネル結合が参照されます。

放送と音声伝送

放送事業者は、リモートインタビュー、音声伝送、スタジオリンクに ISDN を使いました。予測可能なデジタル音声経路を提供したためです。ラジオ局、記者、制作チームは、雑音の多いアナログ回線と比べた信頼性を評価しました。

一部のワークフローでは、IP 音声プラットフォームが広く受け入れられる前に、ISDN コーデックがリモート音声伝送の標準的な道具となりました。

バックアップ接続

一部の組織は、データまたは管理アクセスのバックアップリンクとして ISDN を使用しました。主回線やブロードバンド接続が停止した場合、ISDN は容量は限られていても信頼できる第二経路を提供できました。

これは、遠隔オフィス、金融端末、ネットワーク管理、初期の企業ネットワークにおけるサービス継続で役立ちました。

FAX と POS システム

FAX、決済端末、発券システム、警報盤、特殊な業務機器は、ISDN 回線やアダプターを使うことがありました。デジタルサービスは、通話制御や接続安定性が重要な場面で、一部のアナログ経路より信頼性を高められました。

これらのシステムを IP に移行する際は、互換性を慎重に試験する必要があります。一部のレガシー機器は、回線交換の動作を前提としているためです。

IP 電話への移行における役割

多くの組織は ISDN から SIP トランキングや VoIP へ移行していますが、移行は必ずしも一度に完了するわけではありません。既存の PBX、エレベーター電話、FAX、警報盤、ホテル客室電話、レガシー端末は、古いインターフェースに依存している場合があります。

ゲートウェイはこれらの環境を橋渡しできます。たとえば ISDN PRI ゲートウェイは、レガシー PBX を IP ネットワークに接続したり、移行期間中に IP PBX を古いデジタルトランクへ接続したりできます。

成功する移行では、どのサービスが音声チャネルを使うのか、どれがデータを使うのか、どれがダイレクトインダイヤルを必要とするのか、どれが FAX やモデム動作に依存するのか、どれに緊急通報やコンプライアンス要件があるのかを確認する必要があります。これを確認せずにトランクを置き換えると、サービスの抜けが生じます。

利点と制限

利点

主な利点には、デジタル通話品質、構造化された信号制御、信頼できる回線交換動作、複数通話のサポート、ダイレクトインダイヤル、多くのレガシー PBX との互換性があります。当時の ISDN は、専門的で予測しやすい通信サービスを提供していました。

また、アナログ電話と現代のデジタルネットワークをつなぐ橋にもなりました。デジタル信号制御やチャネル化されたトランクなど、企業通信で使われる多くの概念は、その後の企業音声システムの形成に影響しました。

制限

今日では制限も明確です。帯域幅は現代のブロードバンドや光ファイバーと比べて低く、地域によっては機器や通信事業者のサポートが限られます。容量を増やすにはチャネルやトランクを追加する必要があり、SIP ベースのサービスほど柔軟ではない場合があります。

ISDN は回線交換ネットワークアクセスに依存するため、クラウド中心の通信にもあまり向きません。現代の組織は、リモートユーザー、ソフトウェア連携、柔軟なルーティング、集中管理をサポートする IP ベースのサービスを好むことが多いです。

設計と保守の考慮事項

ISDN をまだ使用している組織では、文書化が重要です。管理者は、どの番号、チャネル、機器、PBX ポート、アダプター、サービスがその接続に依存しているかを把握する必要があります。これにより、修理、移行、キャリア変更時の予期しない問題を避けられます。

保守では、物理配線、終端装置、PBX インターフェースカード、エラーログ、クロックソース設定、チャネル状態、信号制御トレースを確認します。多くの故障は、断続的な通話失敗、話中音、通話切断、発信者番号の欠落として現れます。

PRI サービスでは、チャネル利用率も確認すべきです。すべてのチャネルが頻繁に使用中であれば、発信失敗や着信ブロックが発生する可能性があります。利用率が非常に低い場合、組織は不要な容量に費用を払っている可能性があります。

置き換えまたはハイブリッド構成の計画

ISDN を置き換える前に、接続されているすべてのサービスを棚卸しする必要があります。音声内線は全体の一部にすぎません。FAX、警報、エレベーター、決済端末、ドアシステム、緊急電話、モデム、放送設備もその回線に依存している場合があります。

移行中はハイブリッド構成が有効な場合があります。ゲートウェイはレガシーデジタルトランクを IP ベースのプラットフォームへ接続し、利用者を段階的に移行できます。これによりリスクを減らし、通話ルーティング、FAX 動作、緊急通報、番号ポーティングを試験する時間を確保できます。

長期計画では、SIP トランキング、ホスト型 PBX、クラウド通信、光ファイバーアクセス、SBC セキュリティ、冗長化、番号管理を考慮します。目的は古い接続を置き換えることだけではなく、重要な通信機能をより現代的な構成の中で維持することです。

ISDN の移行は、サービスの発見から始めるべきです。最大のリスクは、古い回線交換動作に依存する隠れた機器や業務ワークフローにあることが多いです。

FAQ

ISDN はインターネット接続をサポートできますか？

はい、データ接続をサポートできますが、現代の基準では速度は非常に限られます。ブロードバンドが一般化する前には有用でしたが、現在の通常のインターネット利用が多い業務には一般的に適していません。

なぜ一部のレガシーシステムはいまだに ISDN に依存しているのですか？

古い PBX、放送用コーデック、FAX、警報盤、特殊端末の一部は、回線交換型のデジタル回線を前提に設計されました。移行前にゲートウェイ、アダプター、または置き換え計画が必要になることがあります。

デジタルトランクを切断する前に何を確認すべきですか？

切断前に、すべての電話番号、DID 範囲、FAX 回線、警報装置、エレベーター電話、決済端末、緊急通報ルート、PBX 設定、キャリア契約、バックアップ通信経路を確認してください。

SIP トランキングは PRI を完全に置き換えられますか？

多くの場合は可能ですが、移行は計画的に行う必要があります。SIP トランキングは IP ネットワークと異なる信号制御動作を使うため、互換性、セキュリティ、QoS、緊急通報、番号管理、フェイルオーバーを試験する必要があります。

回線が有効に見えるのに ISDN 通話が失敗するのはなぜですか？

考えられる原因には、信号制御の不一致、クロックエラー、PBX カード障害、チャネル不足、番号形式の誤り、キャリア側のルーティング問題、物理回線状態の不安定さがあります。
