IP65は、関連規格で定義された条件下において、エンクロージャが粉塵や水の侵入にどれだけ抵抗するかを示す特定の侵入保護等級です。実用的には、IP65とマークされた製品は、防塵構造であり、噴流水に対して保護されていることを意味します。そのため、この等級は、屋外、産業、ユーティリティ、輸送、および半露出の商業環境で使用される電気・電子機器に非常に関連性が高くなります。
この等級は、産業用電話機、インターホン端末、制御ボックス、フィールド筐体、屋外アクセス装置、照明製品、ネットワークキャビネット、操作パネル、電子機器ハウジングなど、幅広い製品に表示されます。これらのいずれの場合も、IP65マークは、浮遊粉塵と飛散水という最も一般的な二つの環境リスクに対して、エンクロージャが意味のある保護レベルを持つことを購入者が素早く理解するのに役立ちます。
一方で、IP65はしばしば誤解されています。一部の人々は、それが製品が完全防水であり、水没に耐えうるか、自動的にあらゆる過酷な環境に適していることを示す普遍的なサインであるかのように扱います。それはIPコードの仕組みではありません。IP65は、標準化された分類システム内で定義されたエンクロージャ等級です。フィールド適合性に関して重要なことを伝えますが、全てを伝えるわけではありません。実際のアプリケーション適合性を評価するには、設置方法、材料、腐食暴露、紫外線暴露、耐衝撃性、メンテナンスルーチン、そして他のプロジェクト固有の要求事項を引き続き考慮する必要があります。
IP65保護等級とは何ですか？
IP65は、エンクロージャによって提供される保護の程度を分類するために使用されるIPコードシステムの一部です。文字IPはIngress Protection（侵入保護）、または多くの技術文献ではInternational Protection（国際保護）を表します。その後に続く二桁の数字は、固形異物と水の侵入に対してエンクロージャがどのように機能するかを示します。
IP65では、最初の数字は6、二番目の数字は5です。最初の数字は固形粒子に対する保護を指します。6は、エンクロージャが防塵構造であることを意味し、これは基本的なIPコードシステムにおける粉塵侵入に対する最高標準レベルです。二番目の数字は水に対する保護を指します。5は、定義された試験条件下でエンクロージャが噴流水に対して保護されていることを意味します。
エンジニア、設置業者、機器購入者にとって、この等級は実用的なベースラインを提供します。通常の屋内保護では不十分だが、製品が必ずしも完全な水没を意図していない環境向けにエンクロージャが構築されていることを示します。これが、IP65が産業用通信製品、屋外端末、現場制御機器、ユーティリティ側の電子機器において非常によく見られる仕様である理由です。
IP65は、水没保護を必要とせずに、粉塵暴露と飛散水に耐えなければならない屋外および産業用機器に広く使用されています。
IP65を定義する規格はどれですか？
IPコードの枠組みは、エンクロージャによって提供される保護の程度を分類する国際規格であるIEC 60529によって定義されています。これは、IPコードが何を意味し、保護レベルがどのように構成されているかを理解するための中核的な参照資料です。製品データシートがIP65を主張する場合、それは通常、この標準化された分類システム、またはそこから派生した地域的な採用規格を指しています。
実際の仕様作成作業では、同じ枠組みがIEC、EN、またはIEC 60529の国内採用規格を通じて参照されているのを見かけるかもしれません。重要なのは、IP65が単なるマーケティングフレーズではないということです。これは、世界中の電気・電子製品で使用される正式な試験および分類言語に属します。
これが、この等級が調達において有用である理由でもあります。耐候性、耐水性、または頑丈といったあいまいな表現に頼る代わりに、IPコードはエンクロージャの保護を比較するための構造化された方法を提供します。完全な工学的レビューに取って代わるものではありませんが、マーケティング言語だけよりもはるかに信頼性の高い出発点を提供します。
IP65の「6」は何を意味しますか？
IP65の最初の特性数字は6です。これは固形異物、特に粉塵に対する保護を表します。実用的には、IPコードの枠組み内でエンクロージャが防塵構造と見なされることを意味します。
これが重要なのは、粉塵が単なる清浄度の問題ではないからです。微粒子は、電子機器、機械的接点、ディスプレイ、コネクタ、音響経路、冷却挙動、および長期信頼性に影響を与える可能性があります。産業プラント、輸送環境、倉庫、港湾、鉱業支援エリア、屋外の沿道設備では、粉塵暴露がしばしば避けられません。したがって、防塵エンクロージャは、耐用年数とメンテナンス要件に大きな違いをもたらすことができます。
しかし、「6」の存在は、すべての開口部、ケーブルエントリ、アクセサリ、または不適切に取り付けられたグランドが、あらゆるフィールド条件で自動的に安全であることを意味するわけではありません。設置されたシステムの実際の防塵性は、アセンブリ全体とその取り付け方法に依存します。適切に評価されたエンクロージャでも、設置品質が低いと性能が低下する可能性があります。
IP0X～IP5Xは、固形物および粉塵保護のレベルが徐々に低くなることを表します。
IP6Xは、粉塵侵入に対する最高標準基本レベルを表します。
IP65では、この最初の数字がエンクロージャを粉塵の多い作業環境に適したものにしています。
IP65の「5」は何を意味しますか？
IP65の二番目の特性数字は5で、これは水に対する保護に関連します。実用的には、IPコードシステムの指定された条件下で、エンクロージャが噴流水に対して保護されていることを意味します。
これは、雨、洗浄時の飛沫、中程度の水源からのホースによる放水、または日常的な屋外天候暴露にさらされる製品にとって非常に有用なレベルです。製品が水没用に設計されていることを意味するのではありません。筐体の外部から飛散する水に対して、エンクロージャが定義されたレベルの耐性を持つことを意味します。
この区別は製品選定において極めて重要です。多くの障害は、製品に耐水性がないからではなく、選択されたIPレベルが実際の暴露パターンと一致しないために発生します。降雨や時折の洗浄にさらされるエンクロージャは、IP65で十分に機能するかもしれません。洪水、水没、または高圧高温洗浄に耐えることが期待されるエンクロージャは、全く異なる等級を必要とする場合があります。
IP65の「5」は噴流水に対する保護を指し、雨にさらされたり軽く洗浄されたりする産業用または屋外機器にとって実用的な等級となっています。
IP65と他のIP等級との比較
機器選定で最もよくある間違いの一つは、高いIP等級は全て基本的に互換性があると仮定することです。そうではありません。二桁目の小さな違いでさえ、エンクロージャが何に対処することを意図されているかを変える可能性があります。
IP54は通常、IP65よりも低いレベルの粉塵保護と低いレベルの水保護を提供します。保護された、または半保護された設置には許容できるかもしれませんが、粉塵暴露が多いか噴流水が現実的な場所では、一般的に弱い選択肢です。
IP65は、製品が粉塵の侵入から完全に保護され、飛散水にも抵抗する必要がある場合にしばしば選択されます。これにより、多くの露出した設置に対して強力なオールラウンド等級となります。
IP66は、より強い噴流水暴露が予想される場合に一般的に選択されます。IP67とIP68は、議論を噴流水だけでなく浸漬関連の保護へと移行させます。これが、IP65を自動的に水没可能な保護と同等に扱うべきではない理由です。
防塵構造と噴流水耐性の両方が必要な場合は、IP65を選択してください。
暴露が通常の噴流や雨を超える場合は、より高い水保護等級を選択してください。
「高IP」デバイスなら何でも仕事をこなせると仮定する前に、正確な暴露タイプを確認してください。
IP65は防水と同じですか？
日常会話では、多くの人がIP65製品を防水と表現します。その言い方は理解できますが、正確ではありません。工学的な観点からは、IP65は単に無制限の意味で「防水」を意味するのではありません。エンクロージャが噴流水に対して特定の保護度を持つことを意味します。それは、曖昧な防水の主張よりも狭く、より有用です。
この区別が重要なのは、プロジェクトの決定がラベルの簡単な読み取りから行われることが多いためです。購入者がIP65を見て、製品を水没させたり、溜まり水に埋めたり、浸水しやすい場所に設置したりできると仮定すると、等級が誤解される可能性があります。結果として、早期故障、保証紛争、または不必要なメンテナンス費用が発生する可能性があります。
より良い習慣は、IP65を特定の工学的分類として読むことです：防塵＋噴流水に対する保護。次に、その等級を実際の現場条件と比較し、不正確なマーケティング用語に変換しないことです。
IP65と他の保護等級
IP65は重要ですが、それはエンクロージャのフィールド適合性の一部にすぎません。実際のプロジェクトでは、エンジニアはしばしばIPを、耐衝撃性、耐食性、UV安定性、材料適合性、火炎挙動、耐破壊性能、そして関連する場合には危険区域認証などの他の特性と共に評価します。
例えば、屋外通信端末には、粉塵と水の保護のためにIP65、機械的衝撃抵抗のためにIK10、そして海岸や化学的環境に設置される場合は適切な耐食性筐体材料が必要になるかもしれません。危険場所では、IP保護も関連するかもしれませんが、防爆要件に取って代わるものではありません。
これが、IP65を全体仕様の意味のある、しかし不完全な部分として読むべき理由です。それは、エンクロージャが侵入をどのように処理するかを伝えますが、製品がすべての環境的、機械的、または安全上の課題をどのように処理するかは伝えません。

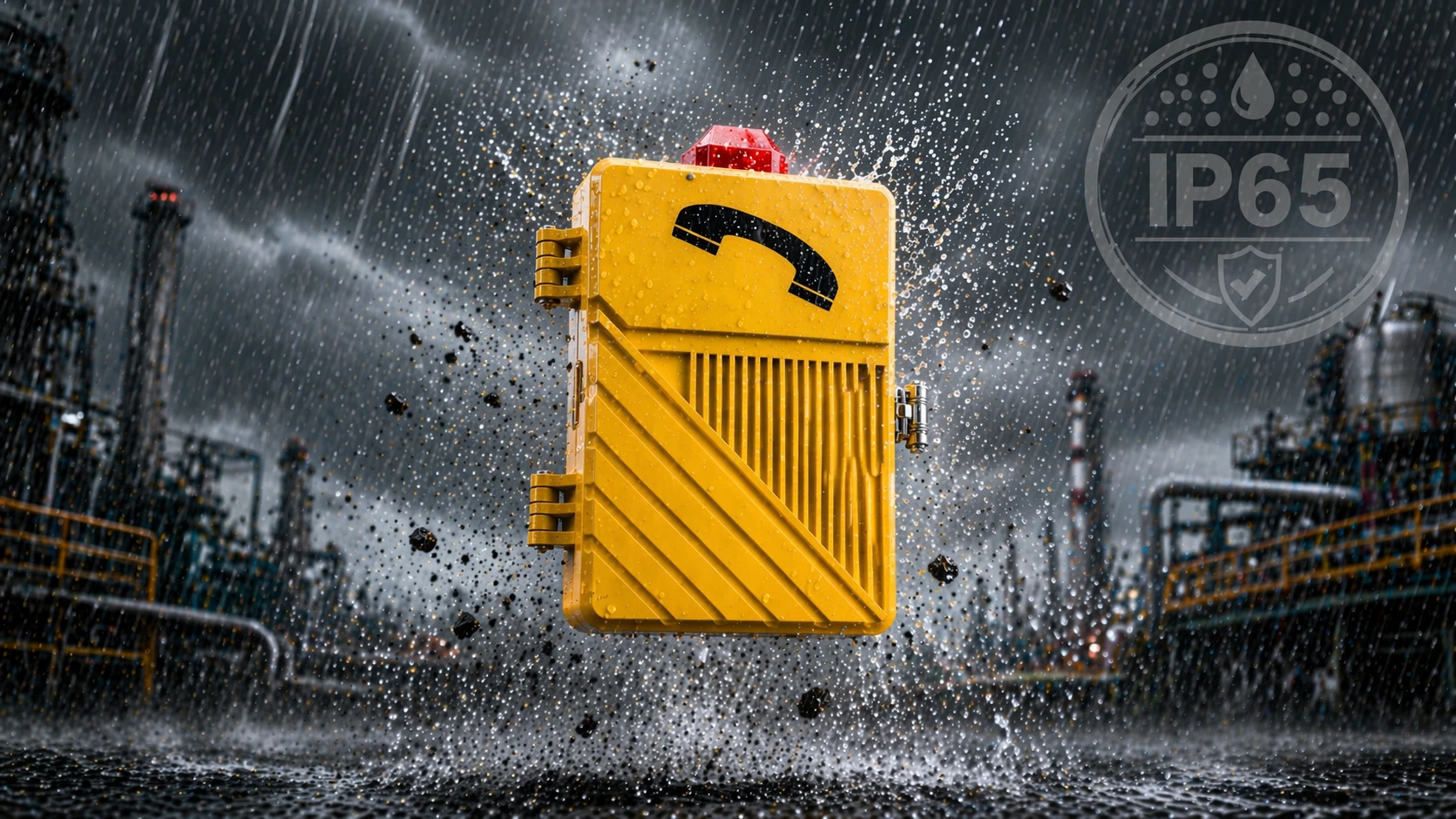

IP65は、日常の運用で粉塵暴露、雨、および飛散水に対処しなければならない産業用および屋外用機器に対してしばしば指定されます。
製品選定においてIP65が重要な理由
多くの製品にとって、エンクロージャ保護は稼働時間とメンテナンスに直接影響します。粉塵の侵入は電子機器を汚染し、音響性能を低下させ、通気口を塞ぎ、耐用年数を短くする可能性があります。水の侵入は回路を損傷し、断続的な障害を引き起こし、腐食を誘発し、または機器の完全な故障につながる可能性があります。したがって、適切なIP等級を選択することは、データシートの準拠文言をはるかに超えた実際的な結果をもたらします。
IP65がしばしば選択されるのは、実際の作業環境に対してバランスのとれた保護レベルを提供するからです。多くの屋内志向の等級よりも強力でありながら、アプリケーションには不必要な、より極端な保護レベルに関連する複雑さやコストを暗示しません。その意味で、IP65は産業用およびインフラ機器設計において最も実用的な等級の一つです。
これは、装置が屋外のシェルター下、工場の壁面、交通機関の駅、ユーティリティエリア、荷積みゾーンの近く、または粉塵や水の暴露が可能性が高いが、連続的な水没が設計条件の一部ではない他の場所に取り付けられるプロジェクトで特に有用です。
IP65機器の典型的な用途
IP65は、軽負荷の屋内保護と、より極端な浸漬志向の等級との間の実用的な中間点に位置するため、非常に幅広い用途で見られます。多くの業界では、IP65を露出した電子機器や通信機器の強力なデフォルトと見なしています。
産業用通信端末
壁掛け型インターホン、産業用電話機、ヘルプポイント、およびフィールド通信ステーションは、粉塵、雨、日常的な洗浄暴露に対処するためにIP65エンクロージャを使用することがよくあります。
制御ボックスと操作パネル
機械側の制御ポイント、ジャンクションボックス、およびローカル操作インターフェースは、粉塵、飛沫、または噴流水が現実的な現場条件である場合にIP65を一般的に使用します。
屋外アクセスおよびセキュリティ機器
カードリーダー、アクセス制御ハウジング、監視サポート機器、およびゲート側端末は、信頼性の高い屋外動作のためにIP65に依存することがよくあります。
輸送およびインフラシステム
駅、プラットホーム、トンネル、沿道キャビネット、駐車施設、およびユーティリティサービスエリアに設置される機器は、最低限の実用的なエンクロージャレベルとしてIP65の恩恵を受けることがよくあります。
商業および公共施設
屋外サイネージ電子機器、建物側の通信装置、キャンパスのヘルプポイント、およびサービス端末は、粉塵や天候にさらされるが水没を意図していない場合に、IP65を頻繁に使用します。
IP65の主張を適切に評価する方法
IP65マーキングは有用ですが、購入者は依然として製品文書を注意深く読む必要があります。重要な質問の一つは、その等級が完全に組み立てられた製品全体に適用されるのか、エンクロージャのみに適用されるのか、または特定の取り付け配置に適用されるのかということです。一部の製品では、すべてのケーブルエントリ、カバー、シール、およびアクセサリが仕様どおりに正確に取り付けられている場合にのみ等級が適用されます。
また、等級が通常動作中、設置後、および現場で使用される実際の向きで適用されるかどうかを確認することも重要です。一部の製品は、取り付け方法やオプションアクセサリが取り付けられているかどうかによって性能が異なります。
完全なアセンブリを確認する： 全体的なIP等級は、設置されたシステムの弱点に依存します。
設置手順を確認する： 誤ったグランド、不足しているシール、または不適切なケーブル配線は、実際の保護を損なう可能性があります。
暴露プロファイルを確認する： 雨やホーススプレーは、水没や洪水状態と同じではありません。
その他のリスクを考慮する： 衝撃、腐食、紫外線暴露、化学物質、温度サイクルは、仕様の追加レビューを必要とする場合があります。
よくある質問
IP65を簡単に言うとどういう意味ですか？
エンクロージャが防塵構造であり、IPコード規格で定義された条件下で噴流水に対して保護されていることを意味します。
IP65は屋外使用に適していますか？
はい、多くの場合に適しています。IP65は、雨、粉塵、飛散水が予想されるが、水没が動作条件の一部ではない、屋外や露出した機器に広く使用されています。
IP65製品を水中に沈めても大丈夫ですか？
いいえ。IP65は水没評価ではありません。水没の可能性がある場合は、浸漬関連の暴露を意図したより高い等級が必要になることがあります。
IP65はIP54より優れていますか？
はい。IP65は、IP54よりも粉塵と水の両方に対してより高いレベルの保護を提供します。
IP65はIK10と同じですか？
いいえ。IP65は粉塵と水の侵入に対する保護を表します。IK10は機械的衝撃に対する耐性を表します。これらは異なる保護の懸念事項に対処します。
IP65は完全なフィールド耐久性を保証しますか？
いいえ。それは重要なエンクロージャ等級ですが、全体的な耐久性は、筐体材料、取り付け、シール、アクセサリ、設置品質、およびより広範な環境条件にも依存します。
結論
IP65は、現代の電気・電子機器において最も実用的で広く使用されているエンクロージャ保護等級の一つです。IEC 60529の枠組みの下では、エンクロージャが防塵構造であり、噴流水に対して保護されていることを示します。そのため、通常の屋内保護では不十分な産業用、屋外、インフラストラクチャ、および半露出の商業用アプリケーションに非常に関連性が高くなります。
同時に、IP65は大まかにではなく正確に読まれるべきです。それは完全な防水性や普遍的な頑丈さを包括的に主張するものではありません。特定の侵入保護分類です。それを最も効果的に使用する方法は、文脈に沿って行うことです：IP65等級を、実際の現場条件、取り付け配置、材料要件、およびプロジェクトが要求する他の等級と組み合わせます。そのように使用されるとき、IP65は、単なる仕様書の一項目ではなく、製品選択のための信頼できるエンジニアリングツールになります。
