IECEx防爆認証は、爆発性雰囲気で使用される機器、サービス、要員を対象とした国際的な適合性評価システムです。IEC 60079及び関連規格を基盤としており、Ex機器の設計、試験、表示、設置、点検、修理、保守に関する要件を定めています。実務においてIECExは、製造メーカー、システムインテグレーター、プラント所有者、規制当局が、危険場所向け機器を評価する際の共通技術用語を統一します。

一般的に「防爆認証」と呼ばれますが、IECExの範囲は単一の保護方式に留まりません。耐圧防爆構造、本質安全防爆、Ex t外郭保護とは異なります。IECExは機器種別、存在する危険物質、設置場所に必要な保護レベルに応じて、多様なEx保護コンセプトに適用可能な認証枠組みです。

IECExは、爆発性雰囲気用途におけるEx機器、関連サービス、技術能力を評価するための国際的な枠組みを提供します。

IECExとは何を意味するか

IECExは「爆発性雰囲気用機器に関する規格に基づくIEC認証システム」の略称です。Ex製品・サービスの国際貿易と技術統一性を支援するために設立されました。各地域のローカルな解釈に依存するのではなく、IEC規格と第三者評価に基づく世界的に認知されたシステムを提供します。

危険場所用機器は外観のみで選定されることは稀であるため、本認証は非常に重要です。購入者は、機器が公的規格に基づき評価され、製造工程が管理され、ゾーン区分・設置・保守を担当する技術者が理解できる製品表示が付与されている証拠を必要とします。

つまり、IECExは信頼性を担保する制度です。爆発の危険があるガス・粉塵環境で使用する機器が、体系的かつ追跡可能な手法で評価されたことを証明します。石油・ガス、化学、鉱業、海洋、重工業施設で導入される産業用電話、信号機器、ジャンクションボックス、センサー、カメラ、照明、制御ステーション、分析装置、モーター、ネットワーク機器において特に重要となります。

IECEx認証の仕組み

IECExは全製品で共通の単なるラベルではありません。認証プロセスは複数段階の適合性評価で構成されます。まず製品設計を適用IEC規格に基づき試験・審査し、次に製造メーカーの生産品質体制を評価します。最終的に認証取得機器には、適用される保護コンセプト、機器グループ、EPL、ガス・粉塵グループ、温度制限を明示した書類と表示が発行されます。

機器認証で最も一般的な2つの文書は、IECEx試験報告書（ExTR）とIECEx適合証明書（CoC）です。ExTRは技術的な評価と試験結果を記録し、CoCは認証製品と適用範囲を明示する公式証明書です。加えて、製造メーカーはIECEx品質枠組みの審査を受け、量産品が認証済み設計と一致するよう管理されます。

IECExの適用範囲は機器に限られません。修理、分解点検、点検、保守などEx関連業務を行うサービス施設の認証、要員の能力認定制度も含まれます。この広範な適用範囲こそ、IECExが単なる製品ラベルではなく、機器ライフサイクル全体のEx安全を管理するエコシステムと見なされる理由です。

IECEx認証の中核規格

IECExはマーケティング用語ではなく、公的規格に基づいて運用されます。製品や用途によって適用規格は異なりますが、危険場所プロジェクトで頻繁に使用される主要規格が存在します。

IEC 60079-0：共通要件

全てのEx機器認証の基礎となる規格です。爆発性雰囲気で使用する機器の設計、試験、構造、表示に関する共通要件を定めています。Ex d、Ex e、Ex i、Ex tなど特定の保護コンセプトで認証を取得する機器は、原則として本規格と併せて各製品別規格が適用されます。

IEC 60079-14：設計・選定・施工

利用者側にとって極めて重要な規格です。適切に認証された機器であっても、不適切な設置は安全性を損ないます。IEC 60079-14は危険場所における電気機器の設計、選定、設置工事を規定し、設備エンジニアリング業者、プラント設計者、試運転担当チームに必須の基準となります。

IEC 60079-17：点検と保守

Ex適合性は初回設置完了時で終わりません。IEC 60079-17は運用中も設備状態がEx安全要件を維持するための点検・保守要件を定めています。腐食、振動、粉塵堆積、ケーブル損傷、不正改造など、経年で保護機能を低下させる要因がある環境で特に重要です。

IEC 60079-31：粉塵用外郭保護

可燃性粉塵が存在する環境では、IEC 60079-31が必須となります。Ex tコンセプトによる外郭構造で機器を保護する要件を定め、穀物処理、食品加工、木材加工、粉体取り扱い、各種化学製造ラインなど粉塵危険場所プロジェクトで広く参照されます。

エリア区分規格

ガス系危険場所の区分にはIEC 60079-10-1、可燃性粉塵危険場所にはIEC 60079-10-2が使用されます。これらの規格により、ガス環境は0/1/2ゾーン、粉塵環境は20/21/22ゾーンに分類され、選定されたゾーンによって必要な機器保護レベルが決定されます。

IECExの枠組みは、機器設計・設置・点検・保守・ゾーン区分を網羅した統合規格群に基づいています。

IECExとATEXは同じか

異なります。IECExとATEXは実務上関連性が高いものの、同一システムではありません。IECExはIEC規格に基づく国際認証システム、ATEXは爆発性雰囲気向け機器・作業場に関する欧州の法的規制枠組みです。IECExは世界各国での技術承認を、ATEXは欧州市場進出の必須要件となるため、多くのメーカーが両方の認証を取得します。

両システムはEx保護コンセプトや規格体系が類似しているため、表示が似ている場合があります。しかし、法的根拠、書類の申請経路、市場適用範囲、適合性評価ルールは完全に同一ではありません。輸出主体のメーカーでは、対象市場の要件に応じてIECExとATEXの両方の表示を製品に付与することが一般的です。

IECExの保護レベルについて

IECExにおける「保護レベル」とは、単一の数値ではなく複数の表示要素の総称です。これは重要なポイントであり、IECExは保護性能を単純な数値で定義しません。技術者は複数の表示を組み合わせて、機器の使用可能な環境・用途を判断します。

1. 機器保護レベル（EPL）

EPLは、爆発性雰囲気の発生確率に応じた機器の保護レベルを示します。ガス雰囲気の代表的な表示はGa・Gb・Gc、粉塵雰囲気はDa・Db・Dcです。一般的に保護レベルが高いほど、過酷な危険ゾーンに対応します。

実務基準として、ガス0ゾーンにはGa機器、1ゾーンにはGb以上、2ゾーンにはGc以上の機器が必要となります。粉塵環境では20ゾーンがDa、21ゾーンがDb以上、22ゾーンがDc以上に対応します。最終的な機器選定は、現地のゾーン区分調査と設置設計に基づき決定されます。

2. Ex保護コンセプト

表示には採用された保護方式が記載されます。例：Ex d（耐圧防爆外郭）、Ex e（増安全防爆）、Ex i（本質安全防爆）、Ex p（加圧防爆）、Ex m（封入防爆）、Ex t（粉塵用外郭保護）。機器の種類によって適切な保護方式は異なり、現場電話、ジャンクションボックス、伝送機器、カメラ、照明、制御盤で同一のExコンセプトが使用されるとは限りません。

3. ガス・粉塵グループ

危険物質は発火特性に基づいてグループ分けされます。IIA・IIB・IICのガスグループは危険度が順次高く、IICが最も過酷な環境に対応します。粉塵機器は可燃物質の種類に応じてIIIA・IIIB・IIICに分類され、導電性粉塵は高リスク区分に該当します。

4. 温度クラス / 最高表面温度

ガス雰囲気用機器にはT1～T6の温度クラスが設定され、認証条件下での最高表面温度を制限します。粉塵用途では、最高表面温度が直接数値で表示されることが多いです。機器表面温度は周囲の危険物質の発火温度を下回る必要があり、安全性を左右する重要な指標です。

5. IP等級

IP等級はIECEx専用の規格ではありませんが、非常に重要な指標です。IP66・IP67などIEC 60529に基づく侵入保護等級は、粉塵・浸水に対する耐性を示します。危険場所プロジェクトでは、屋外・粉塵環境・水洗浄環境の耐久性を確保するため適切なIP等級が必要です。ただし、IP等級が高いだけでEx適合性は証明できず、IP高耐久機器でもIECEx認証を未取得の場合があります。

技術者はIECEx機器の表示を全体で評価します。保護コンセプト、EPL、物質グループ、温度制限、外部環境保護の全てが安全選定の重要要素となります。

IECEx標準表示例

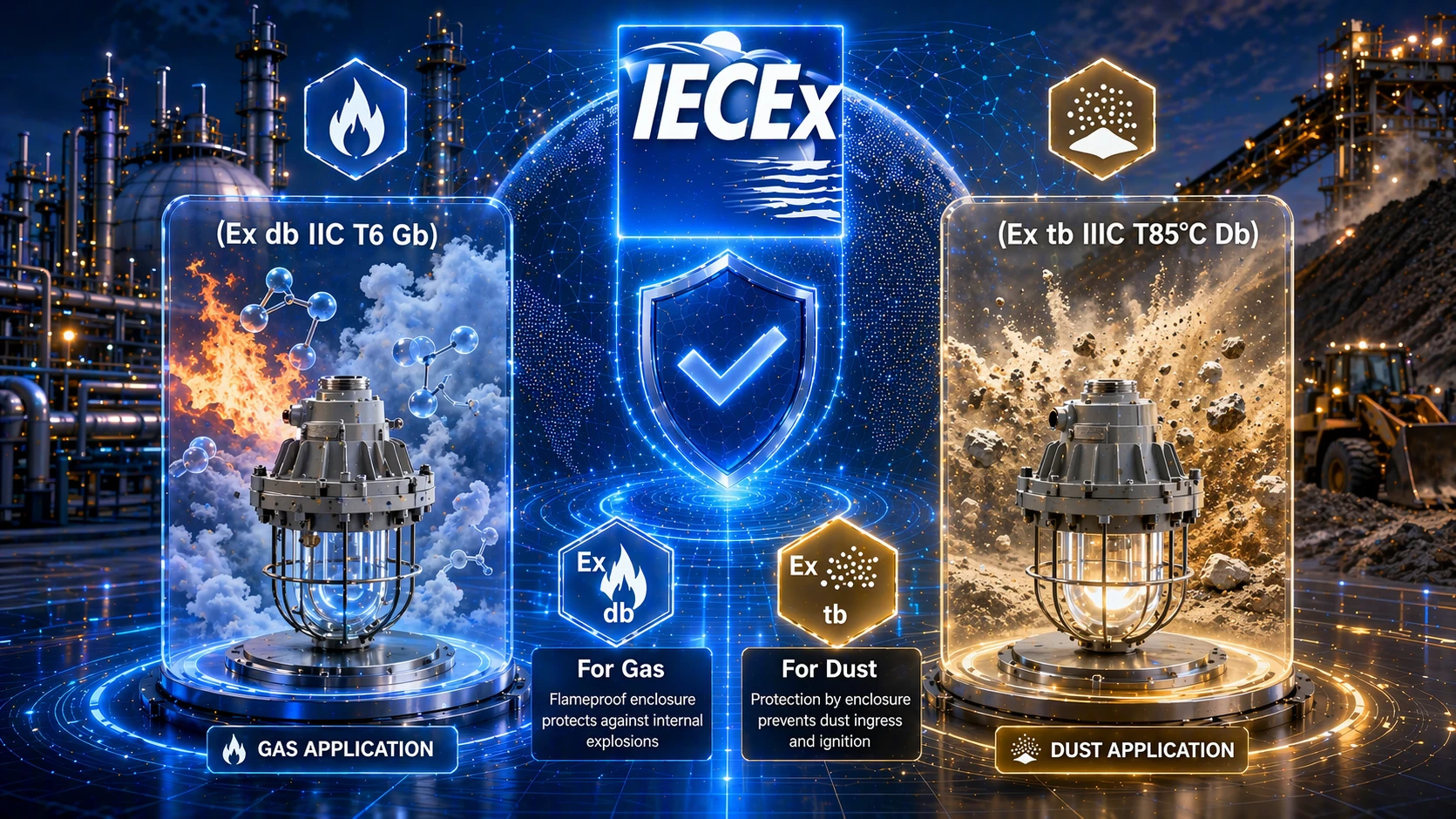

代表的な表示例として、ガス環境向けはEx db IIC T6 Gb、粉塵環境向けはEx tb IIIC T85°C Dbが挙げられます。これらの短いコードには、適用保護コンセプト、危険物質グループ、温度制限、EPL情報が凝縮されています。技術者はゾーン区分報告書や設置基準と併せてこの情報を活用し、製品の現地適合性を判断します。

このため、危険場所用機器の選定を「防爆」という曖昧なラベルだけで判断すべきではありません。この用語は専門的なエンジニアリング判断には不十分であり、完全な表示内容、規格適用範囲、周辺環境、ケーブル導入部、付属品選定、現地ゾーン区分が総合的な判断に必要となります。

IECEx認証の主なメリット

IECEx最大の利点は技術の統一性です。国際サプライチェーンにおいて、プロジェクトチームがEx製品を評価する共通基盤を提供し、仕様書作成の簡素化、国境を越えた調達の誤解削減、エンジニアリング業者・エンドユーザーの審査プロセスを効率化します。

次に信頼性の担保が挙げられます。IECEx認証は、製品が公的認定機関で評価され、管理された品質体制のもと製造されたことを証明します。高リスク環境における重要通信、警報信号、非常停止システム、プロセス計装、現場作業用機器において非常に重要です。

また、機器ライフサイクル全体の安全性を支援します。サービス拠点の認証や要員能力制度を包含することで、工場出荷時試験だけでなく、設置・保守・修理を含めた広範なEx安全管理を推進します。

IECEx認証機器の主な適用分野

IECEx認証機器は、可燃性ガス、蒸気、ミスト、可燃性粉塵が発生する各種産業分野で広く使用されます。

石油・ガス産業

上流・中流・下流施設では、通信機器、計装機器、照明、プロセス監視、警報システム、制御設備にEx認証機器が必須です。製油所、LNGプラント、洋上プラットフォーム、タンクヤード、圧縮機ステーション、荷役エリアでは、厳格な危険場所規制への適合が求められます。

化学・石油化学プラント

化学プロセスでは揮発性溶剤、ガス、粉塵発生物質が使用されます。IECEx認証の産業用電話、放送ステーション、信号灯、押しボタンステーション、分析装置、監視カメラは、区分危険場所で安全運用を支える必須機器として標準採用されます。

鉱業・重工業

鉱山環境ではガス・粉塵災害、湿気、振動、機械的負荷が常に存在します。IECEx認証により、選定機器が爆発性雰囲気だけでなく、過酷な稼働環境全体に適合していることが確認できます。

海洋・洋上・エネルギー施設

洋上プラットフォーム、FPSO、掘削装置、海洋ターミナルは腐食環境と危険場所要件が共存します。これらの施設では、IECEx認証をIP保護等級、耐食性、材料選定、長期保守計画と併せて総合的に検討します。

食品・穀物・粉体処理産業

粉塵爆発リスクは重工業化学分野に限りません。穀物加工、砂糖製造、飼料工場、製粉工場、製薬プラント、粉体搬送システムなどでは、微細粉体が爆発性粉塵雲を形成するため、粉塵ゾーン対応の認証機器が必要となります。

IECEx機器の正しい選定方法

機器カタログから選ぶことは最初の手順ではなく、まず危険場所のゾーン区分を実施する必要があります。適切なゾーン区分と物質評価がなければ、機器選定が誤ったものになります。技術者は、ガス・粉塵どちらの危険か、対象物質グループ、発火特性、屋内/屋外・湿潤・腐食・機械衝撃の有無を把握しなければなりません。

次の手順は、機器表示を使用環境に適合させることです。EPL、Ex保護コンセプト、ガス/粉塵グループ、温度制限、周囲温度範囲、外郭制約を確認し、ケーブルグランド、止水プラグ、取付金具、外部筐体など付属品も互換性を確保する必要があります。本体機器が認証済みでも、設置細部の不備が安全事故の原因となるケースが多数存在します。

第三にライフサイクル計画が重要です。点検周期、交換部品、修理方針、書類管理、Ex関連作業は有資格者または認証サービス施設が実施する必要があるかを検討します。適切な選定は購入時だけでなく、長期的な安全稼働を実現するための取り組みです。

IECExに関する一般的な誤解

• IECExは単一の保護方式ではない。複数のEx保護コンセプトと適合性評価経路に対応しています。

• IECExとATEXは同一ではない。関連はするものの、独立した異なるシステムです。

• 高いIP等級＝Ex認証ではない。IP66/IP67単体では危険場所使用の要件を満たせません。

• 認証は適切な設置の代替にならない。不適切なケーブル導入、誤ったグランド、シール不足、劣悪な保守はEx安全性を低下させます。

• 「防爆」は完全な技術表現ではない。完全なEx表示内容こそが安全選定の鍵となります。

よくある質問

IECExとATEXの違いは何か

IECExはIEC規格に基づく国際認証システム、ATEXは欧州の爆発性雰囲気に関する法的規制枠組みです。世界展開する製品の多くは、両認証を取得しています。

IECEx認証は電気機器のみに適用されるか

否。IECExシステムは電気機器に限らず、関連サービス活動、能力評価、関連規格枠組み下の一部非電気Ex機器コンセプトにも適用されます。

危険場所製品にIP66は十分か

否。IP66は粉塵・浸水に対する侵入保護しか定義しません。危険場所用機器には、適切なEx認証、正式な表示、対象ゾーン・危険物質への適合性が別途必要です。

Gb・Dbとは何を意味するか

機器保護レベル（EPL）の区分です。Gbは1ゾーンガス環境用機器、Dbは21ゾーン粉塵環境用機器を指し、完全な表示要件と設置基準の遵守が前提となります。

IECEx認証機器は世界中で使用可能か

IECExは国際的な技術承認を得ていますが、地域の法規制、各国の規格差、プロジェクト仕様、市場進入ルールの確認が必要です。認証は非常に有用ですが、地域の規制を自動的に無効にするものではありません。

まとめ

IECEx防爆認証は、単なる製品ラベルではなく国際的なEx適合性枠組みとして理解する必要があります。規格、試験、製造品質、表示、設置、保守、人材育成を統合した体系的なシステムであり、エンジニアや産業購買担当者に明確な判断基準を提供します。製品の評価実績だけでなく、実際の危険場所環境での適切な運用方法を明示する点が最大の価値です。

IECEx認証機器を評価する際は、「防爆」「危険場所対応」といった曖昧な用語ではなく、完全な製品表示を確認する習慣が重要です。実プロジェクトでの安全な機器選定は、ゾーン区分、Ex保護コンセプト、EPL、物質グループ、温度制限、IP等級、適切な設置工事の相互関係に依存し、これこそがIECExの実践的な価値となります。
