FXOゲートウェイは、従来型のアナログ電話回線をIPベースの通信システムに接続する音声ゲートウェイです。実用的には、IP‑PBX、SIPサーバー、ユニファイドコミュニケーションプラットフォーム、クラウド型音声環境が、アナログ公衆交換電話網（PSTN）回線やレガシーPBXのアナログトランクインターフェースを介して通話の送受信を行えるようにする装置です。これによりFXOゲートウェイは、旧来の電話インフラと最新のVoIPネットワークをつなぐ重要なブリッジとなります。

FXOとはForeign Exchange Officeの略称です。FXOインターフェースは、電話回線から見てアナログ電話機や端末のように動作します。回線側のインターフェースから給電と呼出信号を受け取り、アナログ回線シグナリングを用いて通話の確立と解放を行います。このインターフェースをゲートウェイに搭載することで、片側のアナログ回線シグナリングと、反対側のSIP/RTPベースのIP通信を相互に変換することができます。

FXOゲートウェイは、VoIP移行プロジェクト、支店展開、PSTNバックアップ設計、IP電話を導入しながらアナログ外線を保持する必要のあるハイブリッド通信システムで広く使用されています。また、SIPトランクが未整備の地域、耐障害性のためにアナログトランクが必要な現場、既存の業務プロセスがローカルなPSTN接続に依存している場所でも重宝されます。

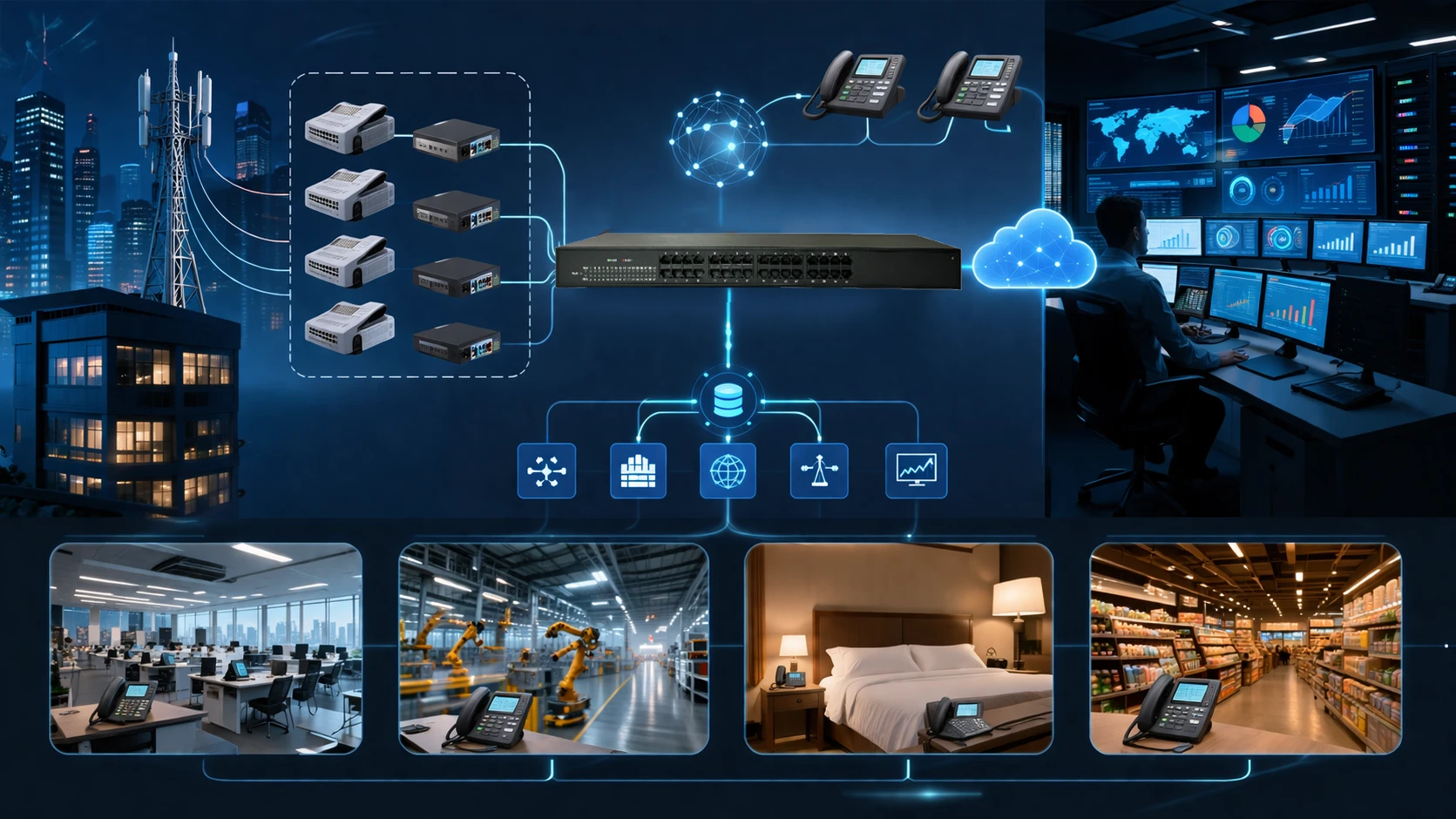

FXOゲートウェイは、アナログ電話回線とIP音声プラットフォームのブリッジ役を担います。

FXOゲートウェイとは

FXOゲートウェイは、1つまたは複数のFXOポートを搭載したハードウェアゲートウェイです。これらのポートは、公衆交換電話網のアナログ回線、または従来型PBXのアナログトランク・局線インターフェースに接続されます。IP側ではイーサネットネットワークに接続し、IPプロトコルを用いてIP‑PBX、SIPソフトスイッチ、クラウド音声システムと通信します。

主な役割はプロトコルとメディアの変換です。オフフック、呼出信号、発信者番号、回線電圧変化、切断監視といったアナログ通話イベントをSIPシグナリングとデジタルメディアストリームに変換し、逆方向ではSIPの呼設定とRTP音声をアナログ回線が要求するシグナリングと音声状態に変換します。

平易に言えば、FXOゲートウェイによってIP電話システムはアナログ回線を外部通話ルートとして利用できるようになります。そのため企業がローカルなアナログトランクを残したい、緊急時のフォールバック回線を保持したい、あるいは一括で全機器を交換せずにIPシステムと旧来の電話インフラを統合したい場合によく選定されます。

FXOゲートウェイの仕組み

FXOゲートウェイは2つの動作系統を持ちます。1つはアナログ回線側で、FXOポートがPSTN回線または他の電話システムのアナログインターフェースに接続されます。もう1つはIPネットワーク側で、ゲートウェイがSIPサーバー、IP‑PBX、クラウドコミュニケーションプラットフォームに登録・通信します。

PSTNから着信があると、アナログ回線はFXOポートに呼出電圧を送信します。ゲートウェイは呼出イベントを検出し、対応機種であれば発信者番号情報を取得し、設定済みのIP宛先（SIP内線、リンググループ、IVRなど）に対応するSIP呼を生成します。IP側で応答後、ゲートウェイはアナログ音声をIPメディアパケットに変換し、双方向のセッションを維持します。

発信の場合は逆の動作となります。IPシステムの利用者が外線番号をダイヤルすると、IP‑PBXはダイヤルプランに従って通話をFXOゲートウェイにルーティングします。ゲートウェイは空きアナログ回線を捕捉し、ダイヤル数字をPSTNまたはPBXの回線インターフェースに送出し、IP端末とアナログ回線の間で音声セッションをブリッジします。

基本的な動作手順

FXOゲートウェイの動作シーケンスには、通常いくつかの連携した機能が含まれます。

• 回線監視：回線電圧、呼出信号、オフフック状態、監視条件を常時監視します。

• 通話シグナリング変換：アナログイベントをINVITE、180 Ringing、200 OK、BYEなどのSIPメッセージに変換します。

• 番号処理：ダイヤル番号をルーティングルール、番号加工ポリシー、番号正規化ロジックと照合します。

• メディア変換：アナログ音声をデジタル化し、設定されたコーデックでRTPストリームに符号化します。

• エコー・トーン制御：DSPによりエコーキャンセレーション、トーン検出、無音処理、音声ゲイン調整を行います。

• 切断監視：極性反転、給電断、CPC、話中音、その他解放信号を解釈し、適切に通話を解放します。

典型的な通話フロー例

1. 顧客が企業のローカルなアナログPSTN番号に電話をかけます。

2. PSTN回線がゲートウェイの接続されたFXOポートを呼び出します。

3. ゲートウェイが着信を検出し、IP‑PBXにSIP INVITEを送信します。

4. PBXは通話を受付電話、待ち行列、またはIVRにルーティングします。

5. 応答後、ゲートウェイはアナログ音声をRTP音声に変換します。

6. いずれかが切断すると、ゲートウェイは切断状態を検出し、両方の通話レッグを解放します。

このブリッジ機能は大まかには単純に見えますが、安定した導入には地域の通信事業者のシグナリング動作、発信者番号形式、回線監視方式、回線がループ起動・グラウンド起動のいずれかなど、多くのアナログ系パラメータが影響します。

アナログ着信はSIPセッションに変換され、IP電話機、待ち行列、IVRサービスに配信されます。

FXOゲートウェイとFXSゲートウェイの違い

FXOとFXSは関連性の高い用語ですが、意味は異なります。アナログ音声ハードウェアを選定する際には、この区別を理解することが不可欠です。

FXOポートは、給電と呼出信号を供給する回線に接続するよう設計されており、ネットワークまたは回線提供側のインターフェースに向けて使用します。対してFXSポートは、電話機、ファックス、アナログインターカムといったアナログ端末に対して給電、ダイヤルトーン、呼出信号を供給します。

このためFXOゲートウェイは主にアナログ外線をIPシステムに取り込む用途で使用され、FXSゲートウェイはアナログ機器をIPシステムに接続する用途で使用されます。実際のプロジェクトでは両方が併用されるケースもありますが、解決する接続課題は異なります。

FXOゲートウェイの主な機能

具体的な機能はベンダー・機種・プラットフォーム連携により異なりますが、最新のFXOゲートウェイにはハイブリッド音声導入を支える共通の機能群が搭載されています。

1. IP‑PBXシステム向けアナログトランク接続

最も基本的な機能は、1回線または複数回線のアナログPSTN回線をIPベースの電話システムに接続できることです。これにより企業はローカルな外線発信、アナログ番号での着信受付、SIPトランク不通時のフォールバック音声ルートを確保できます。

2. SIP相互接続性

多くのFXOゲートウェイはSIPベースのシステム向けに設計されています。SIP登録、ピアモード、ダイレクトIPトランキング、コーデックネゴシエーション、DTMF伝送方式、IP‑PBX・ソフトスイッチ・クラウド音声サービスとの相互運用設定などに対応します。

3. 通話ルーティングと番号加工

ゲートウェイには柔軟なルーティングロジックが搭載されることが多く、管理者は特定のプレフィックス、営業時間、緊急番号、支店トラフィックごとに使用するアナログ回線を定義できます。番号削除、プレフィックス付与、正規化、発信者番号表示設定も標準的です。

4. 音声処理とエコーキャンセレーション

アナログ回線の統合にはインピーダンス不整合やエコーが発生する場合があるため、FXOゲートウェイにはDSPベースの音声処理機能（エコーキャンセレーション、ゲイン制御、無音抑止、トーン処理など）が搭載され、通話品質の向上に寄与します。

5. 発信者番号と切断監視対応

安定動作には地域の回線特性が影響します。設計の優れたFXOゲートウェイは、地域ごとの発信者番号規格と、極性反転、給電断、CPC、トーンによる切断検出、タイマーによる解放など複数の切断監視方式に対応します。

6. ファックス・モデム互換オプション

アナログ回線でのファックス対応が必要な導入事例も存在するため、多くのゲートウェイはコーデック制御、パススルー調整、IP側のT.38対応などファックス関連オプションを提供します。ただし実効性能は、エンドツーエンドの環境と通信事業者の動作に依存します。

7. Web管理・監視機能

業務用ゲートウェイの多くは、Webインターフェース、CLI、プロビジョニングツール、syslog、SNMP、アラーム、性能カウンタ、設定バックアップ機能を備えており、特にマルチサイト環境での導入とトラブルシューティングを簡素化します。

8. 冗長化と耐障害性

ハイブリッド音声ネットワークでは、FXOゲートウェイが耐障害装置として活用されるケースが多くなります。WAN切断時にローカルなPSTN接続を提供し、緊急通話経路を維持し、SIPトランクまたはメインIP‑PBXのサービス停止時にバックアップルートとして機能します。

業務用FXOゲートウェイは、アナログトランクアクセス、SIP相互接続、ルーティング制御、集中管理を兼ね備えることが一般的です。

FXOゲートウェイの代表的な用途

FXOゲートウェイは、音声サービスをIPネットワークに移行しながらアナログ回線接続を保持するという実務的な課題を解決するため、多くの産業で利用されています。

VoIP移行プロジェクト

企業が従来型PBXをIP‑PBXに置き換える際、一定期間は既存のアナログ外線を保持する必要が生じる場合があります。FXOゲートウェイを使用することで、通信事業者の完全移行を待たずに新IPシステムから即時にこれらの回線を利用できるようになります。

支店のPSTN接続

リモートオフィスではコスト抑制、ローカル番号の保持、事業継続性のためにローカルな外線発信が必要となるケースが多く、FXOゲートウェイにより集中型IP電話アーキテクチャに参加しながらローカルなアナログ接続を確保できます。

バックアップ通話経路

主力をSIPトランクとする企業でも、緊急フォールバック用に1回線以上のアナログ回線を保持する場合があります。WAN障害、SIPサービス停止、プラットフォームメンテナンス時に、FXOゲートウェイは限定的ですが重要な通話機能を維持します。

レガシーPBXシステムとの統合

段階的移行、共通番号計画、システム間通話のためにIPコミュニケーションプラットフォームを旧来のPBXに接続する必要がある企業もあり、こうしたケースではFXOインターフェースを用いてシステム間のアナログトランクポートを連携させます。

ホスピタリティ・小売・中小企業向け電話

ホテル、店舗、クリニック、小規模オフィスはローカルなアナログ回線サービスを利用し、段階的に技術を更新するケースが多く、FXOゲートウェイは一括でアナログ依存を解消せずにIP端末、通話録音、IVR、リモート管理を追加する実用的な手段となります。

産業現場・公共インフラ施設

工場、変電所、公共施設、遠隔拠点では、通信事業者の接続状況、耐障害戦略、旧来の警報連携のためにローカルなアナログ回線に依存し続ける場合があり、FXOゲートウェイによりローカル接続を保持しつつ、これらの回線を最新の音声・指令システムに統合できます。

導入時の考慮事項

FXOゲートウェイの選定はポート数だけで決まるものではありません。安定動作には、電話シグナリングの詳細、地域ごとの回線特性、ゲートウェイとIP音声プラットフォームの連携方法が影響します。

ポート密度と容量

現在接続が必要なアナログ回線数と将来的な増設数をまず決定します。設計上、代替トランク種別を設けない限り、同時PSTN通話数は利用可能なFXOポート数に直接依存します。

ループ起動・グラウンド起動の互換性

アナログ回線インターフェースはループ起動またはグラウンド起動のシグナリングを使用する場合があり、ゲートウェイと接続サービスはPSTN/PBX環境が要求するシグナリング方式に一致させる必要があります。これを守らないと、回線捕捉の競合、グレア（衝突）、回線動作の不安定化が生じます。

地域別回線パラメータ

国ごとの設定が重要です。呼出リズム、インピーダンス、発信者番号規格、トーンプラン、回線電圧の動作は地域によって異なるため、海外導入を想定したゲートウェイは国別テンプレートまたは詳細なアナログ調整機能を備える必要があります。

切断監視

アナログ統合で最も多い問題は通話解放の失敗です。ゲートウェイが相手側の切断シグナルを正しく検出できない場合、通話が滞留したり予期せず課金が継続したりするため、CPC、極性反転、話中音検出などの適切な対応が不可欠です。

コーデックとネットワーク品質

アナログ側は変わりませんが、IP側はコーデック選定、パケットタイミング、ジッタ性能、QoSポリシーに依存します。PSTN連携の透過性を最優先にする場合はG.711が好まれ、帯域制限がある環境では圧縮コーデックが使用される場合があります。

セキュリティと管理

ゲートウェイが管理IPネットワーク経由でSIP接続する場合、セキュアなプロビジョニング、アカウント制御、ファームウェア管理、アクセス制限、ログ収集を設計に含める必要があります。ハイブリッド音声システムでも、他のIPインフラと同様の管理体制が求められます。

FXOゲートウェイを使用するメリット

実導入においてFXOゲートウェイはいくつかの実務的な利点を提供します。第一に、音声ネットワークの他部分を近代化しながらアナログ回線を保持できるため、既存の通信投資を保護します。第二に、IP電話を一括ではなく段階的に導入できるため、移行の負担を軽減します。第三に、IP‑PBXにローカル・バックアップ・特殊用途の通話向け追加ルートを提供し、柔軟性を高めます。

多くのケースでサービス継続性も向上します。SIPトランクにアクセスできなくなった拠点でも、FXOゲートウェイ経由でアナログPSTN回線から必要な通話を行えるため、完全IP化が進む環境でもハイブリッド構成が有効であり続ける理由の1つとなっています。

理解しておくべき制限事項

FXOゲートウェイは有用ですが、あらゆるケースに最適とは限りません。アナログトランクはチャネル容量が限られ、シグナリング動作が環境によって異なり、完全デジタル回線やSIP接続に比べて高度なサービス機能が少なくなります。また特にベンダーをまたぐ導入や海外導入では、より綿密な調整が必要になる場合があります。

大規模システムでは、SIPトランク、PRI、その他のデジタル接続の方がスケーラビリティと動作の予測可能性に優れる場合があります。ただしアナログ回線に業務上の価値が残る場面では、FXOゲートウェイは実用的で費用対効果の高いブリッジツールとして引き続き活用されます。

よくある質問

FXOゲートウェイはVoIPゲートウェイと同じですか？

FXOゲートウェイはVoIPゲートウェイの一種ですが、すべてのVoIPゲートウェイがFXOタイプとは限りません。FXOは特に、PSTN回線やPBXのアナログトランクといったアナログ回線インターフェースに接続するゲートウェイを指します。

FXOゲートウェイはアナログ電話機に直接接続できますか？

通常の使い方では接続できません。アナログ電話機には一般的にFXOではなくFXSインターフェースが必要です。FXOゲートウェイはアナログ端末ではなく、回線供給側のポートに接続するよう設計されています。

FXOゲートウェイをクラウドPBXと併用できますか？

はい。多くのFXOゲートウェイはクラウドPBXまたはSIPサービスに登録し、ローカルなアナログ回線を外部通話ルートとして提供できます。ただしホスティング型プラットフォームが連携モデルに対応している必要があります。

FXO導入で通話切断の問題が発生する原因は何ですか？

アナログ回線の監視方式は通信事業者や地域によって異なります。ゲートウェイの切断検出パラメータが実際の回線動作に一致していないと、一方が切断した後もシステムが通話を正常に解放できなくなります。

SIPトランキングではなくFXOゲートウェイを選ぶべきタイミングはいつですか？

アナログ回線が既に存在する、SIPトランクが利用不可または不適切である、ローカルPSTNバックアップが必要である、段階的移行戦略のためアナログ回線の保持が望ましい、といった場合にFXOゲートウェイが選ばれることが多いです。

FXOゲートウェイはファックスに対応しますか？

多くの機種がファックス関連の導入で使用可能ですが、成否は回線品質、コーデック設定、ネットワーク状態、環境がファックスパススルーまたはT.38に適切に対応しているかに依存します。

まとめ

FXOゲートウェイは、アナログ電話回線と最新のIP通信システムをつなぐ実用的なブリッジ装置です。回線側のアナログシグナリングをSIPベースの音声セッションに変換することで、企業はPSTN接続の保持、レガシー連携の継続、段階的移行に対応したハイブリッド音声アーキテクチャの構築が可能になります。

アナログ外線、緊急バックアップルート、レガシーPBXとの相互運用に依存し続ける企業にとって、FXOゲートウェイは今でも有効なソリューションです。最適な効果を得るには、適切なポート密度の選定、地域のシグナリング特性への適合、IP電話環境全体との精密な連携が重要となります。
