クラスI、区分1は北米の危険場所分類方式であり、通常運転時、頻繁な保守作業や漏洩発生時、または故障により危険物質の放出と発火源の発生が同時に起こり得る場所に適用されます。簡単に言えば、クラス/区分方式におけるガス・蒸気系危険エリアの中で、最も厳しい基準に該当する区分の一つです。
本区分は クラスI、区分1 または C1D1と略称されます。石油・ガス、化学プロセス、燃料取り扱い、溶剤使用工程など、爆発性雰囲気への対策が必須の産業分野において、電気機器、仕様書、盤リスト、危険場所図面、調達文書などに広く記載されます。エンジニア、購買担当者、システム統合業者にとって、この分類は機器選定、施工基準、表示義務、保守計画、全体の安全適合性に直接影響する重要な基準となります。
また重要な点として、クラスI、区分1は単体の製品認証ではなく、**場所の分類**です。当該エリアで使用する機器は、ガスグループや温度制限など、現場の特定の危険条件に対応した承認・登録・認証を取得する必要があります。そのため、クラスI、区分1を正しく理解するには、エリアの定義だけでなく、機器に適用される規格、表示内容、保護方式までを含めて検討する必要があります。
クラスI、区分1とは、通常運転中または工程に伴う頻繁な放出状況において、可燃性ガスまたは蒸気が着火可能な濃度で存在する可能性のある場所を指します。
クラスI、区分1の意味
この分類名は二つの要素に分かれます。 クラスI は危険の種別を示し、可燃性ガス、可燃性液体から発生する蒸気、または可燃性液体の蒸気を対象とします。 区分1 は危険の発生確率を定義し、通常運転環境下で雰囲気が着火性を帯びる、保守・漏洩により頻繁に発生する、または故障時に蒸気放出と電気機器の発火リスクが同時に生じる状況を含みます。
これにより、クラスI、区分1は区分2よりも厳格な規制となります。区分2のエリアでは、定常運転時に着火濃度のガス・蒸気が存在することは想定されませんが、区分1では工程エリアの標準的なリスク要因としてこの危険が考慮されます。

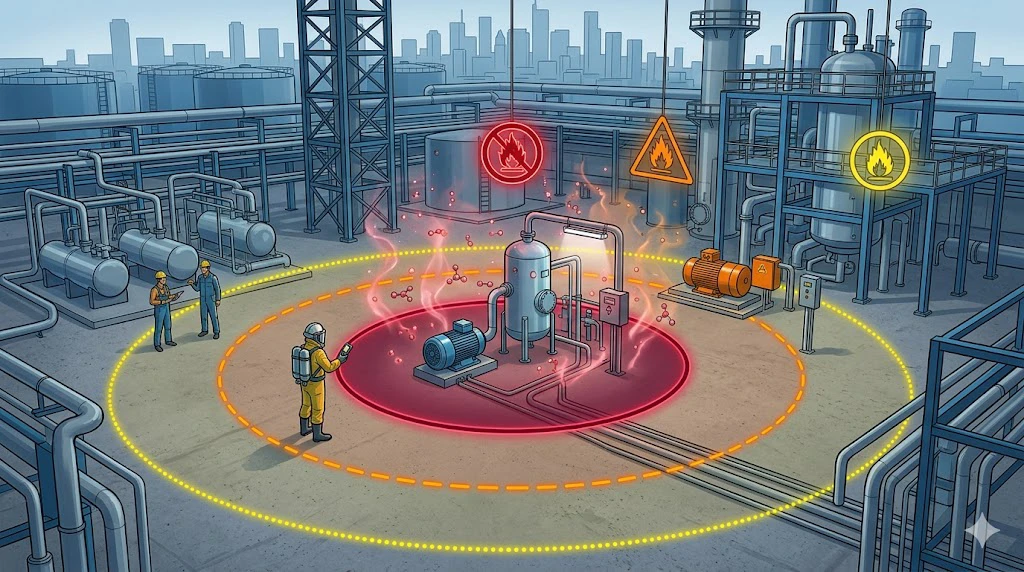

つまり、プラント全体が正式に区分認定されている場合を除き、クラスI、区分1を施設全体の包括的なラベルとして扱うべきではありません。危険場所はエリアごとに個別に判定され、倉庫、ポンプ室、充填ポイント、制御室、隣接通路などは、工程設計、封じ込め構造、換気環境、放出源、法規解析によって、それぞれ異なる分類になる可能性があります。
クラスI、区分1を定義する規格
米国における法的基盤は、OSHAの危険場所規則、特に 29 CFR 1910.307 及び 29 CFR 1910.399の定義に基づきます。これらの規定では、危険場所の分類基準や、機器に求められる承認要件・表示仕様が定められています。
実際の設計・施工業務において、クラス/区分の枠組みは 米国電気設備基準（NFPA 70）と密接に関連しており、特に危険場所に関する分類、配線方式、機器選定の条文が適用されます。OSHAも事業者や利用者に対して同基準の遵守を義務付けており、北米における多くの製品認証・表示基準はこの規格体系を基盤に制定されています。
機器関連規格では、UL 1203とUL 913が最も代表的な二つの基準です。UL 1203は危険場所用の耐圧防爆・粉塵防爆電気機器を規定し、UL 913は区分1危険場所で使用する本質安全防爆機器及び関連装置を定めています。これら二つの規格は、クラスI、区分1向け製品設計における代表的な保護方式として広く採用されています。
規格の実際の適用方法
エリア分類規格と製品規格は役割が異なります。エリア分類は 現場の危険度を示し、製品規格は 安全使用に必要な機器の構造・試験・表示要件を定めます。
例えば、揮発性溶剤を扱うプロセスユニットでは、継手、排気口、開放型移送ポイント、保守上漏洩リスクの高いゾーン周辺がクラスI、区分1に分類される場合があります。分類確定後、当該エリアに設置する電話、ジャンクションボックス、操作端末、センサー、照明器具、ケーブル継手、信号機器、制御盤などの機器は、対応するクラス、ガスグループ、温度コードに基づき、危険場所認定品から選定しなければなりません。
このため現場では「クラスI、区分1対応製品」と簡略的に呼称されますが、本来は先にエリア分類が定められ、その条件に合わせて機器の認証が選定されます。日常的な略称は理解できますが、技術的にはエリアが先に分類され、機器は当該分類に適合するよう認証取得される仕組みとなります。
クラスI、区分1で使用する機器は、単なる危険場所ラベルではなく、クラス、区分、ガスグループ、温度コードを含む完全な表示内容を確認して選定するのが一般的です。
クラスI、区分1の保護等級とは
本件における「保護等級」は、主にIP65、IP66、IK10などの外的環境保護等級を指すものではありません。これらの等級は耐久性に影響するものの、危険場所の防爆認証を代替することはできません。クラスI、区分1において重要な認証項目は以下の通りです。
クラス：危険種別を証明し、本区分では可燃性ガス・蒸気雰囲気を対象とします。
区分：通常運転または頻繁な放出環境下で危険が存在する可能性を定義します。
グループ：機器が対応可能なガス・蒸気の種別グループを識別します。
温度分類：機器の最高表面温度を制限し、周辺の危険物質の自然発火温度以下に抑えます。
保護方式・認証根拠：製品の設計・評価に基づき、耐圧防爆構造や本質安全防爆などの方式が定められます。
OSHAでは、危険場所の機器に対し、エリアのクラスだけでなく、現場に存在するガス・蒸気・粉塵・繊維の発火・燃焼特性に応じた承認を義務付けています。また、機器には認証対象のクラス、グループ、使用温度・温度範囲を明示する表示が必須となります。このため、クラスI、区分1機器の銘板には、単なる「クラスI、区分1」の表記以上の詳細情報が記載されています。
クラスIエリアのガスグループ
クラスIの区分システムでは、ガス及び蒸気がA、B、C、Dの4グループに分類されます。この分類により、発火リスクの厳しさと、各雰囲気に適した機器構造の基準が定められます。
グループA：アセチレン
グループB：水素及び同等の高リスク物質
グループC：エチレン及び同等の危険物質
グループD：プロパン及び同等の危険物質
購買業務において、この分類は非常に重要です。グループD対応機器が、自動的にグループBに適合するわけではありません。水素雰囲気など高リスク環境の現場では、機器選定の基準が大幅に厳格になります。そのため、購買担当者は「クラスI、区分1」の表記だけで判断せず、ガスグループの表示を確認する必要があります。
温度コードの重要性
危険場所の安全対策は、火花やアーク放電だけでなく、高温表面による発火リスクも対策が必要です。このため、温度分類は防爆認証の必須表示項目となっており、機器の表面最高温度を、周辺危険物質の自然発火温度未満に制限する必要があります。
現場設計では、T1、T2、T3、T4、T5、T6のTコードによって温度区分が定められます。許容温度が低いほど規制が厳しく、高い性能基準が求められます。例えば、溶剤や水素が多い環境で使用する機器は、自然発火温度の高い物質を扱う環境の機器より、厳しい温度制限が必要となります。
現場選定時の重要なポイントは、「耐圧防爆機器か」だけでなく、「表示された使用温度が現場のガス・蒸気環境に適合するか」を確認することです。この点を見落とすと、筐体が堅牢であっても、法規適合性の問題が発生します。
クラスI、区分1機器の代表的な保護方式
耐圧防爆構造
クラスI、区分1電気機器の代表的な保護方式が耐圧防爆構造です。筐体は内部で発火が生じた場合でも爆発を内部に封じ込め、周辺の爆発性雰囲気への火炎拡散を防ぐ設計となっています。プロセス産業の頑丈な筐体、制御機器、照明ユニット、端子箱、現場設備などに広く採用されています。
本質安全防爆
もう一つの主流な方式が本質安全防爆です。内部爆発を封じ込めるのではなく、異常時においても発火に必要な電気的・熱的エネルギーを回路内で制限し、危険雰囲気の発火を防止する設計です。計装ループ、伝送機器、通信回路、携帯機器、低電力端末、センサーネットワークなど、大型筐体よりもエネルギー制限が合理的な設備に最適です。
両方式ともクラスI、区分1に対応可能ですが、発火リスクへの対応原理が異なります。耐圧防爆は筐体による防御、本質安全防爆は回路のエネルギー制限を基盤とします。最適な方式は、用途、保守方針、現場配線の制約、システム全体の設計によって選定します。
クラスI、区分1とゾーン1は同じか
完全に同一ではありません。両者は異なる危険場所分類システムに属します。クラスI、区分1は北米伝統のクラス/区分方式、ゾーン1は国際的に普及するゾーン分類方式であり、北米一部地域でも認知されています。
実際のプロジェクトでは、両方式の二重表示を持つ機器や、各分類に対応した製品ラインが多く存在します。ただし、設計文書上で常に相互に置き換え可能なわけではなく、適用される規格体系、認証基準、機器の正式表示によって正しく比較する必要があります。原則として、機器の認証方式は、プロジェクト仕様及び現地法令で定められた分類基準に統一するのが最も安全です。
クラスI、区分1の代表的な用途は、定常的な移送、加工、塗装、ポンプ移送、溶剤作業などで可燃性蒸気が放出されるエリアです。
クラスI、区分1の代表的な適用場面
OSHAの解説や事例によると、クラスI、区分1の環境が発生する代表的な場所は以下の通りです。揮発性可燃性液体・液化可燃性ガスの容器間移送エリア、揮発性溶剤を使用する塗装ブース及び周辺仕上げエリア、揮発性可燃性液体の開放タンク・槽、溶剤蒸発用乾燥室、ガス発生機室、可燃性ガス・揮発性液体を扱う換気不十分なポンプ室、定常運転で蒸気の着火濃度が発生するその他の空間。
現代産業において、同様の基準は多様な施設で適用されています。

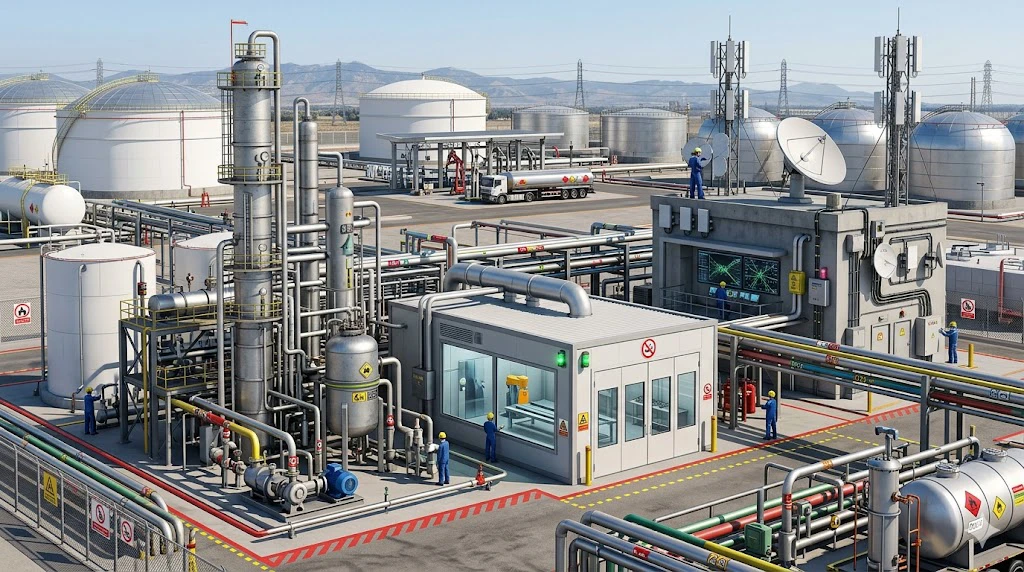

石油・ガスプロセス
坑井サイト、生産ユニット、分離機エリア、タンクヤード、荷役ポイント、分析機器室、炭化水素取り扱いゾーンなどは、放出源と換気条件により、クラスI、区分1の局部エリアを含む場合があります。
化学・石油化学プラント
反応器エリア、溶剤移送ステーション、混合セクション、ポンプ室、ドラム充填ポイント、揮発性化学薬品を扱うプロセス容器周辺など、蒸気放出リスクの高い機器周辺にはクラスI、区分1の評価が必要となります。
塗装・コーティング・仕上げ工程
塗装ブースと隣接する仕上げエリアは代表的な事例で、霧化または気化した溶剤により、通常作業環境下で着火性蒸気雰囲気が形成されます。
燃料貯蔵・供給設備
大容量燃料貯蔵施設、荷役架台、供給システム、ポンプ・排気口周辺の閉鎖空間などは、蒸気放出が定常作業に含まれる場合、区分1エリアに分類されます。
産業通信・警報設備
耐圧防爆電話、非常用通報ステーション、警告灯、警報ブザー、インターホン端末、現場通信機器などは、ガス・蒸気危険エリアで安全な通信を確保するため、クラスI、区分1認証品が選定されます。
IP等級・NEMA筐体規格との関係
ここは購買担当者が誤解しやすいポイントです。IP66、IP67、NEMA 4Xの堅牢な筐体を持つ機器であっても、クラスI、区分1に適合しない場合が多くあります。外的な侵入保護と危険場所防爆認証は、別々の課題に対応する基準です。
IPまたはNEMA筐体等級は、水、粉塵、腐食、外部環境に対する保護性能を示す規格です。一方、クラスI、区分1認証は、爆発性雰囲気内で機器が発火源とならないことを評価・証明する基準です。実務上両方の基準が必要な場合もありますが、一方で他方を代替することはできません。
例えば屋外プロセスエリアの通信機器は、クラスI、区分1認証に加え、耐候性、耐食性、耐衝撃性、水洗浄や海洋環境への耐性が求められます。防爆認証が発火リスクを抑え、筐体保護等級が外部環境の劣化を防ぐ役割を担います。
クラスI、区分1エリアの機器選定手順
エリアの正確な分類範囲を確定する。一部の工程が危険であるだけで、施設全体をC1D1と断定しない。
現場のガスグループを特定する。機器は実際に存在する危険物質に対応した認証品を選ぶ。
温度コードを確認する。機器の最高表面温度が現場雰囲気に適合するか確認。
保護方式を検討する。耐圧防爆または本質安全防爆のどちらが設計上適切か判断。
施工条件を確認する。ケーブル引込口、シール、グランド、隔壁、配線方式は機器本体と同等に重要。
環境等級と防爆等級を混同しない。IP、IK、NEMAは補助的な規格であり、危険場所認証の代替にならない。
機器の表示・認証内容を厳確に確認する。簡略なマーケティング表記よりも、完全な正式表示が優先される。
区分1機器は区分2エリアで使用可能か
はい、原則として同一クラス・同一ガスグループであれば、区分1認証機器を区分2エリアに設置することが可能です。これを利用し、一部の事業者は統一性・予備部品の簡素化・運用柔軟性のため、重要機器を上位の区分1認証品に統一しています。
ただし、全てのエリアに区分1機器を一律採用する必要はありません。区分1機器は大型・重量化、高額化、保守・施工の制限が厳しくなる傾向があります。適切なエリア分類を基盤とした設計が、過剰スペックを避ける合理的な手法です。
クラスI、区分1の一般的な誤解
「クラスI、区分1＝耐圧防爆のみ」
誤りです。耐圧防爆は代表的な保護方式の一つに過ぎず、本質安全防爆も同等に重要な適合方式です。
「堅牢で防水の機器ならC1D1で使用できる」
誤りです。機械的な強度や防水性能は、可燃性雰囲気の発火リスクを解消する要素にはなりません。
「エリア分類＝機器認証」
誤りです。先にエリアが分類され、その条件に基づいて機器が選定・認証される流れが正しい仕組みです。
「一つの認証で全てのガス雰囲気に対応可能」
誤りです。ガスグループ表示と温度コードは必須項目であり、あるグループに適合する機器が、別のグループに対応するとは限りません。
各産業分野での活用
プロセス計装機器
圧力伝送器、液面スイッチ、分析装置、端子箱、端末ユニットなど、定常的に蒸気が放出される箇所の機器は、クラスI、区分1要件を考慮して選定されます。
危険場所用通信・インターホン
現場電話、非常用通報ステーション、VoIPインターホン、放送設備、警報端末など、溶剤・燃料・炭化水素環境のエリアではC1D1認証機器の導入が必要となります。
照明・警報設備
耐圧防爆照明、回転灯、警報音響機、複合警報装置などは、ガス・蒸気危険エリアで視覚・聴覚による安全通知を行うため、広く使用されています。
モーター・制御設備
レイアウトや分類範囲により、現場操作盤、遮断器、制御筐体、周辺付属部品なども区分1の規制対象となる場合があります。
よくある質問（FAQ）
クラスI、区分1とクラスI、区分2の違い
クラスI、区分1は、通常運転・頻繁な保守・漏洩・異常時に着火性ガス・蒸気濃度が発生する可能性を想定します。一方、区分2は、定常運転時に危険濃度が存在しない環境を前提とした分類です。
クラスI、区分1はATEXゾーン1と同じか
異なります。両者は分類体系が別であり、目的が重複する部分や二重表示製品も存在しますが、完全に同一の用語ではありません。
本質安全防爆機器はクラスI、区分1で使用可能か
はい。対象の危険場所に認証取得済みの本質安全防爆機器は、クラスI、区分1環境で問題なく使用できます。低電力回路・計装機器の代表的な保護方式です。
クラスI、区分1の表記だけで十分か
いいえ。ガスグループ、温度コード、保護方式、施工要件、筐体・環境補足情報など、追加の必須項目が必要となります。
C1D1機器にもIP・NEMA等級は必要か
基本的に必要です。防爆認証は発火リスクを対策し、IP・NEMA等級は粉塵・水・腐食など外部環境による筐体劣化を防ぐ役割を持ちます。
クラスI、区分1が多く見られる場所
塗装処理エリア、溶剤保管・作業スペース、ポンプ室、燃料荷役ポイント、ガス発生機室、定常運転で可燃性ガス・蒸気が放出されるプロセスエリアなどが代表的です。
まとめ
クラスI、区分1は、通常運転または頻繁な工程放出により、ガス・蒸気雰囲気が着火性を帯びる北米産業の重要な危険場所分類です。本分類を正しく理解するには、単なるラベル表記に留まらず、規格・表示・ガスグループ・温度コード・各種保護方式を理解し、現場環境に適した機器の安全基盤を確立する必要があります。
実務での機器選定における最善の方法は、正確なエリア分類を実施した上で、現場のクラス・区分・ガスグループ・温度要件に完全に適合した機器を選定することです。この手法により、法規適合性・現場安全性・長期的な信頼性が向上し、簡略な呼称や筐体のスペックだけに依存するリスクを回避できます。
