ブラウンアウトとは、電力供給が完全には停止しないまま、供給電圧が一定時間にわたり通常レベルを下回る状態です。電力が完全に失われる停電とは異なり、ブラウンアウトでは電気は供給され続けますが、電圧が低下しています。この低い電圧は、照明、モーター、電源装置、制御システム、コンピューター、通信機器、HVAC システム、エレベーター、産業機械、敏感な電子機器に影響を与える可能性があります。

ブラウンアウトは、電力網の過負荷、電力需要の増加、電力会社設備への負担、弱い配電インフラ、長い給電線、変圧器容量の制限、大型モーターの始動、または電力会社による意図的な電圧低減によって発生することがあります。多くの場合、利用者は照明の暗さ、モーターの回転低下、機器の再起動、不安定な動作、UPS や電力監視システムからの警報に気づきます。

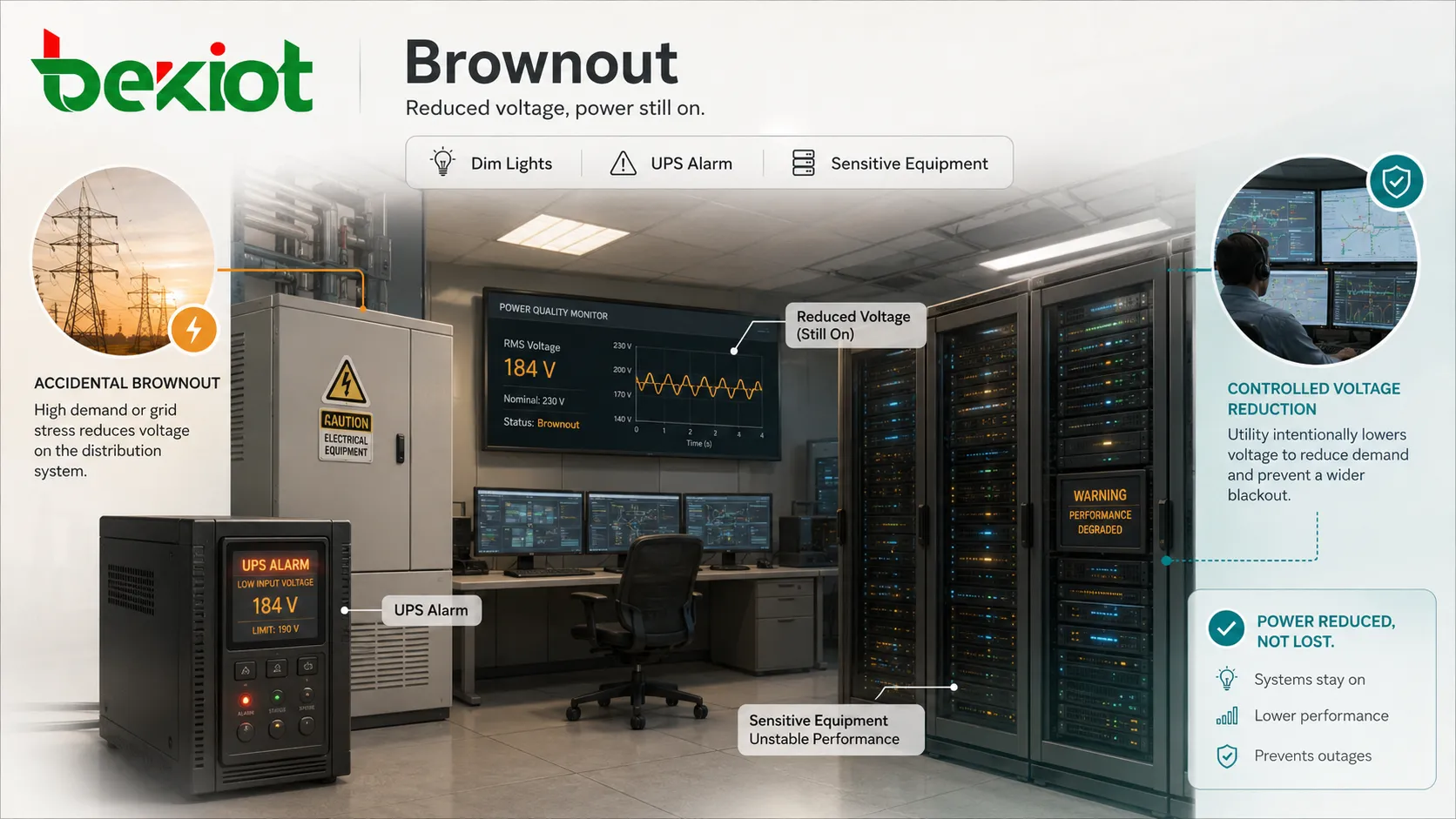

二つの側面を持つ電力品質問題

ブラウンアウトは偶発的に発生する場合も、意図的に実施される場合もあります。偶発的なブラウンアウトは、負荷圧力、インフラの弱さ、故障、配電能力の制約により、電力システムが通常電圧を維持できないときに起こります。意図的なブラウンアウトは、需要を抑え、より広範囲の停電を防ぐために、電力会社が制御された電圧低減策として用いることがあります。

この二面性のため、ブラウンアウトは誤解されやすいテーマです。エンドユーザーや機器にとって、電圧低下は多くの場合リスクです。一方、電力網の運用者にとっては、極端な負荷時に制御された電圧低減がシステム安定化に役立つ場合があります。その価値は、誰がその事象を管理しているか、接続された機器がその電圧範囲に耐えられるかによって変わります。

工学的には、ブラウンアウトは広い意味での電力品質分野に属します。低電圧、電圧サグ、電圧ディップ、供給不安定と関連しますが、正確な定義は規格、地域、測定時間によって異なる場合があります。

低電圧が発生する仕組み

需要が地域の容量を超える

一般的な原因の一つは、電力網への需要過多です。猛暑、寒波、産業ピーク、夕方の負荷増加時には、多くの利用者が同時に電力を消費します。発電、送電、配電の能力が逼迫すると、電圧が低下することがあります。

この状況では、電力網はまだ電気を供給できますが、電圧を期待されるレベルに保てません。長い配電線の末端にある建物では、その影響がより明確に現れることがあります。

配電ネットワークの制約

変圧器、フィーダー、ケーブル、開閉装置、地域配電網には容量の上限があります。設備が過負荷または老朽化している場合、電圧調整は不安定になりやすくなります。長いケーブル経路や細すぎる導体も、高負荷時に電圧降下を引き起こします。

これは、古い施設、仮設電源、農村部のフィーダー、建設現場、工業団地、当初設計を超えて電気負荷が増えた建物でよく見られます。

大型設備の始動

大型モーター、コンプレッサー、ポンプ、エレベーター、HVAC ユニット、溶接機、重い産業負荷は、始動時に大きな突入電流を引き込むことがあります。この急な電流需要が一時的な電圧低下を引き起こします。

供給システムが強ければ、電圧低下は小さく短時間で終わります。システムが弱い場合、低下は近くの機器を乱したり、保護装置を作動させたりします。

電力会社による制御された電圧低減

場合によっては、電力会社が需要を下げ、大規模停電を避けるために、制御された範囲内で意図的に電圧を下げることがあります。これは通常、ランダムな故障ではなく、電力網管理の一部です。

ただし、制御された低減であっても、許容範囲内に収まる必要があります。電圧が下がりすぎたり、長時間続いたりすると、機器の性能と安全性に影響が出ます。

電気機器の内部で起こること

低電圧に対する反応は機器によって異なります。広い入力範囲で正常に動作し続ける機器もあれば、すぐ不安定になる機器もあります。結果は、電源設計、モーター特性、制御ロジック、保護設定、負荷の種類、電圧許容度によって決まります。

電子電源は、入力電圧が下がると出力電力を維持するためにより多くの電流を引き込むことがあります。これにより発熱が増え、部品への負担が高まります。電源設計が弱い機器は、再起動、フリーズ、停止を起こすことがあります。

モーターは、低電圧条件で速度低下、過熱、始動失敗、過大電流を起こすことがあります。これはコンプレッサー、ポンプ、ファン、コンベヤー、エレベーター、産業機械で特に重要です。

電圧が信頼できる動作範囲を下回ると、制御システムは予測不能な動作を示すことがあります。リレーがチャタリングし、接触器が落ち、センサーが不安定な値を出し、プログラマブルコントローラーが再起動することがあります。

建物や施設で見える兆候

照明の変化

最も見えやすい兆候の一つは照明の暗化です。従来の白熱灯は、電圧が下がると明らかに暗くなります。LED ドライバーによっては、設計次第でちらつき、減光、停止が起こります。

照明の症状は有用な警告ですが、電気状態の全体を示すものではありません。照明への影響が軽く見えても、建物内に深刻な電圧問題が存在する場合があります。

機器の再起動

コンピューター、ルーター、スイッチ、通信端末、サーバー、コントローラー、セキュリティ機器は、入力電圧が電源のしきい値を下回ると再起動することがあります。繰り返す再起動は業務を中断し、データ破損を招く可能性があります。

UPS 警報、電源障害ログ、監視記録は、ユーザーの観察だけよりも確かな証拠になることが多いです。

モーターへの負担

モーターは音が変わったり、ゆっくり始動したり、停止したり、通常より熱く動作したりします。冷凍、HVAC、ポンプ、産業システムでは、低電圧がモーター寿命を縮め、保守リスクを高めます。

ブラウンアウトが疑われる場合は、モーター保護リレー、過負荷装置、電圧監視を確認する必要があります。

停電、電圧サグ、電力サージとの違い

停電は電力の完全な中断です。停電中は電気を使えません。ブラウンアウトでは電力は存在しますが、電圧が通常より低くなります。

電圧サグまたはディップは通常より短く、ミリ秒から数秒で発生します。ブラウンアウトは一般に、より長い、またはより目立つ低下を意味しますが、用語は文脈や規格によって変わります。

電力サージは反対の種類の障害です。一時的な電圧上昇または過渡エネルギーを指します。サージ保護とブラウンアウト保護は別の電気問題に対応しますが、どちらも包括的な電力品質対策の一部になり得ます。

これらの違いは、保護手段が異なるため重要です。サージ保護器は低電圧を解決しません。UPS は短いブラウンアウトや停電には役立ちますが、正しく容量選定する必要があります。電圧レギュレーターは入力電圧を安定させられますが、限界があります。

制御された電圧低減の可能な利点

ブラウンアウトはエンドユーザーからは通常問題と見なされますが、制御された電圧低減には電力網管理上の特定の利点があります。電力会社が慎重に使う場合、電圧を少し下げることで配電エリア全体の負荷を下げ、完全停電を避ける助けになります。

これはピーク需要、発電不足、緊急運用、インフラ負荷時の電力網安定性を支えます。電力会社にとって、制御された低減は電力を完全に切るより影響が小さい場合があります。

しかし、この利点は低電圧が無害であることを意味しません。敏感な機器、モーター、医療機器、産業プロセス、通信システムは安定した電圧を必要とすることがあります。そのため、制御された電圧低減は安全な範囲内で管理し、ユーザー側の適切な機器保護で支える必要があります。

制御されたブラウンアウトの利点は主に電力網の安定性にあります。機器所有者にとっての優先事項は、検出、保護、継続計画です。

重要となる適用分野と場面

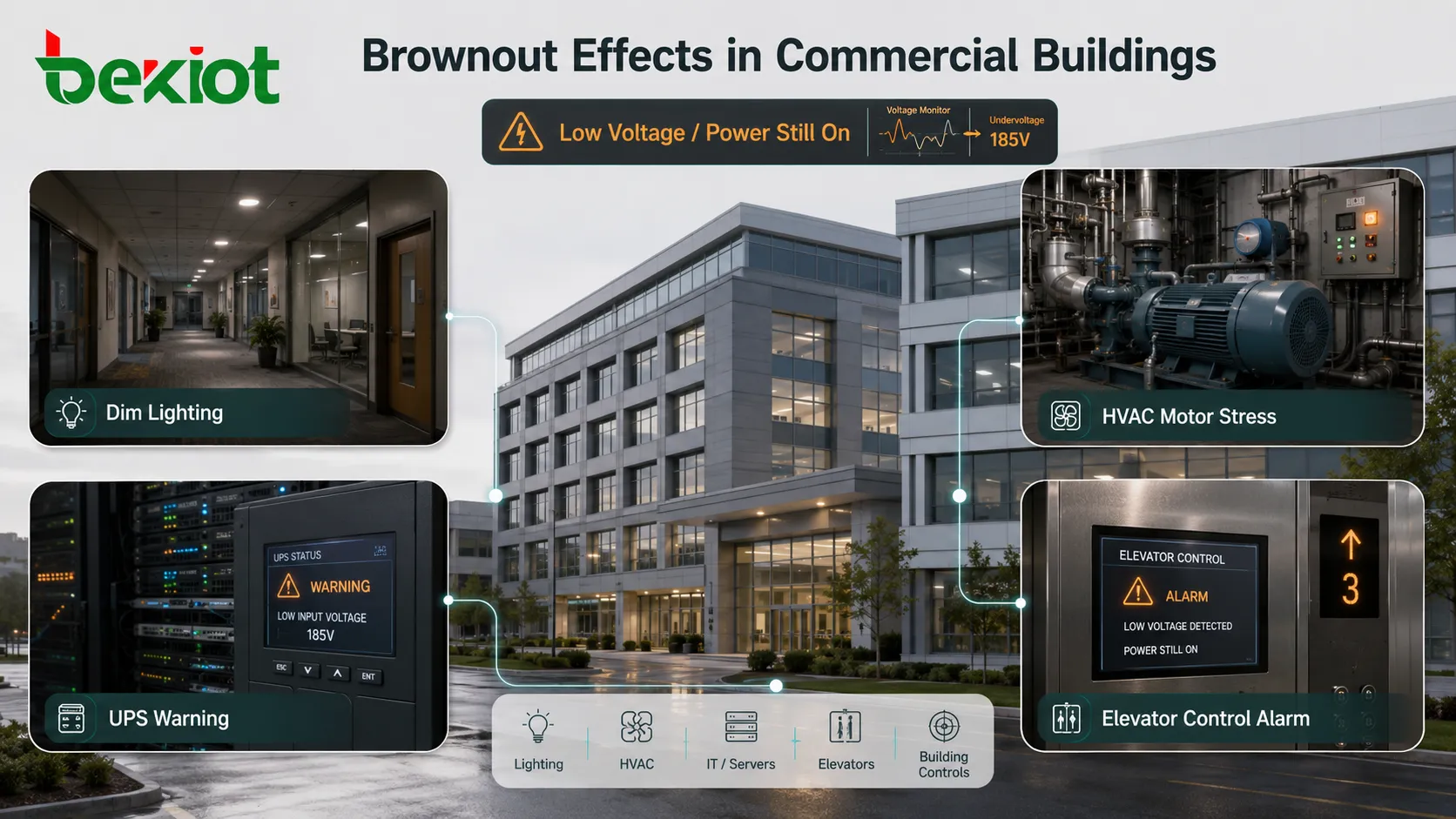

商業ビル

オフィスビル、ホテル、ショッピングセンター、病院、学校、公共施設では、高負荷時や地域配電の問題によって電圧低下が起こることがあります。ブラウンアウトは、エレベーター、照明、HVAC、アクセス制御、火災警報インターフェース、IT 室、セキュリティシステムに影響します。

建物管理者は電力品質を監視し、適切な UPS、電圧調整、バックアップ電源、警報通知で重要負荷を保護する必要があります。

産業施設

工場、倉庫、作業場、生産ライン、ポンプ場、処理プラントは低電圧に敏感です。多くの場合、モーター、ドライブ、PLC、センサー、ロボット、制御盤を使用しているためです。

ブラウンアウトはライン停止、モーター巻線の損傷、ドライブ故障、コントローラー再起動、製品品質問題を引き起こします。産業現場では、電圧監視、モーター保護、力率確認、電気容量計画が必要になることが多いです。

データ室と通信室

サーバー、スイッチ、ルーター、ストレージ機器、PBX システム、ゲートウェイ、監視プラットフォームには安定した電力が必要です。短い低電圧イベントでも、再起動、ストレージエラー、サービス中断、ネットワーク不安定を引き起こします。

影響を減らすため、UPS システム、二重電源、配電ユニット、監視ログ、発電機連携が一般的に使われます。

住宅と小規模事業所

住宅や小規模事業所では、照明の暗さ、ファンの低速化、家電の異常動作、ルーターの再起動、冷蔵庫の始動困難が見られることがあります。繰り返す低電圧は家電寿命を縮め、迷惑な故障を引き起こします。

利用者は頻発する事象を無視すべきではありません。資格を持つ電気工事士または電力会社が、供給電圧、配線、分電盤負荷、中性線接続、変圧器状態を確認する必要があります。

遠隔地および仮設電源システム

建設現場、仮設イベント、移動施設、農村部の建物、発電機、オフグリッドシステムでは、長いケーブル、発電機過負荷、不十分な配電設計、急な負荷変動により電圧低下が起こります。

これらの環境では、負荷計画、ケーブルサイズ選定、発電機容量、電圧調整、モーターの段階始動が重要です。

保護方法

電圧監視

電力計、電圧リレー、スマート PDU、UPS ログ、建物監視システムは低電圧イベントを検出できます。監視は証拠を提供し、問題が局所的か、施設全体か、電力会社に関係するかを判断する助けになります。

測定がなければ、利用者はブラウンアウトを機器故障、ソフトウェア問題、ネットワーク障害と誤認することがあります。

UPS システム

UPS は短時間の電圧低下や停電時に安定した電力を供給し、重要機器を保護できます。ラインインタラクティブ型やオンライン型 UPS は、設計により電圧調整も行えます。

UPS の容量選定では、負荷電力、バックアップ時間、突入電流、バッテリー状態、切替動作、保護対象にモーターが含まれるか電子機器だけかを考慮する必要があります。

自動電圧調整

電圧レギュレーターや電源コンディショナーは、中程度の電圧変動を補正できます。電圧が不安定でも補正可能な範囲にある場所で有用です。

ただし、すべての問題を解決できるわけではありません。深刻な低電圧、過負荷回路、不良配線、電力会社側の故障には、インフラ改善が必要になることがあります。

モーター保護

モーターは低電圧、欠相、過負荷、拘束ローターから保護する必要があります。保護リレーは損傷が起こる前にモーターを切り離すことができます。

重要設備では、ソフトスターター、インバーター、段階始動、適切なフィーダー設計により、始動時の電圧降下を減らせます。

電気容量の見直し

施設内でブラウンアウトが頻発する場合、電気システムの容量不足または配電の不均衡が考えられます。負荷調査、導体サイズ、変圧器容量、盤のバランス、接地、中性線の健全性を確認する必要があります。

根本的な配電問題を修正することは、各所に小型の末端機器を追加するより効果的な場合が多いです。

重要システムの設計上の注意

重要システムでは、許容電圧範囲、稼働時間要件、負荷優先度、警報しきい値、復旧動作を定義する必要があります。サーバー室とポンプ場では、まったく異なる保護戦略が必要になることがあります。

復旧動作は重要です。電圧復帰後に安全に再起動しない機器もあります。HVAC コンプレッサー、産業用ドライブ、プロセスコントローラー、通信システムでは、段階再起動またはオペレーター確認が必要になることがあります。

警報設計も実用的であるべきです。電圧が短時間わずかに下がった場合、システムはイベントを記録するだけでもよいでしょう。危険なしきい値を下回った場合は、緊急通知や自動負荷遮断を起動できます。

複数拠点を持つ組織では、電力品質記録を集中管理する必要があります。拠点間でイベントを比較することで、電力会社側の傾向、季節的な需要問題、設備老朽化、施設固有の問題を把握できます。

よくある設計ミス

サージ保護器だけに頼る

サージ保護器は過電圧の過渡現象を制限するためのものです。持続的な低電圧は補正できません。完全な電源対策には、サージ保護と低電圧保護の両方が必要になることがあります。

モーター負荷を無視する

モーターはオフィス用電子機器より低電圧に弱いことが多いです。ポンプ、コンプレッサー、ファン、コンベヤー、エレベーターがある現場では、ブラウンアウト対策にモーター保護を含める必要があります。

発電機に過大な負荷をかける

発電機は過負荷時や大きな負荷が急に始動したときに電圧不安定を起こします。発電機選定では、始動電流、負荷順序、力率、電圧調整能力を含める必要があります。

UPS バッテリーを試験しない

UPS は日常運用では正常に見えても、バッテリーが弱いと電圧低下時に故障することがあります。バッテリー試験と交換は不可欠です。

すべてを同時に再起動する

電圧が正常に戻った後、多くの負荷を同時に再起動すると、別の電圧低下を起こすことがあります。段階的な再起動と負荷優先順位付けにより、このリスクを減らせます。

ブラウンアウトは単なる短い不便ではなく、システム全体の電力品質イベントとして扱うべきです。その影響は、電圧低下の深さ、継続時間、負荷の種類、保護設計によって決まります。

FAQ

ブラウンアウトは電子機器をすぐに損傷させますか？

可能性はあります。特に電源が弱い機器や繰り返し再起動する機器では注意が必要です。一部の電子機器は中程度の電圧変動に耐えますが、繰り返す低電圧は寿命を短くすることがあります。

照明が暗くなるのに、一部の機器が動き続けるのはなぜですか？

機器ごとに電圧許容度が異なるためです。一部の電源は広い入力範囲で動作できますが、照明やモーターはより早く目に見える影響を示します。

ブラウンアウト中は機器を停止すべきですか？

重要でない機器では、停止することで負担を減らせます。重要システムでは、データ損失、プロセス中断、不安全な再起動を避けるため、計画された手順に従って停止する必要があります。

UPS はすべてのブラウンアウト問題を解決できますか？

いいえ。UPS は選定された負荷を保護できますが、適切な容量選定と保守が必要です。建物全体またはモーター関連の電圧問題では、電気システムの改善が必要になる場合があります。

低電圧イベントが頻発した後、何を確認すべきですか？

電力会社の供給記録、分電盤負荷、変圧器容量、ケーブルサイズ、中性線接続、接地、モーター始動電流、UPS ログ、電力品質測定を確認してください。
