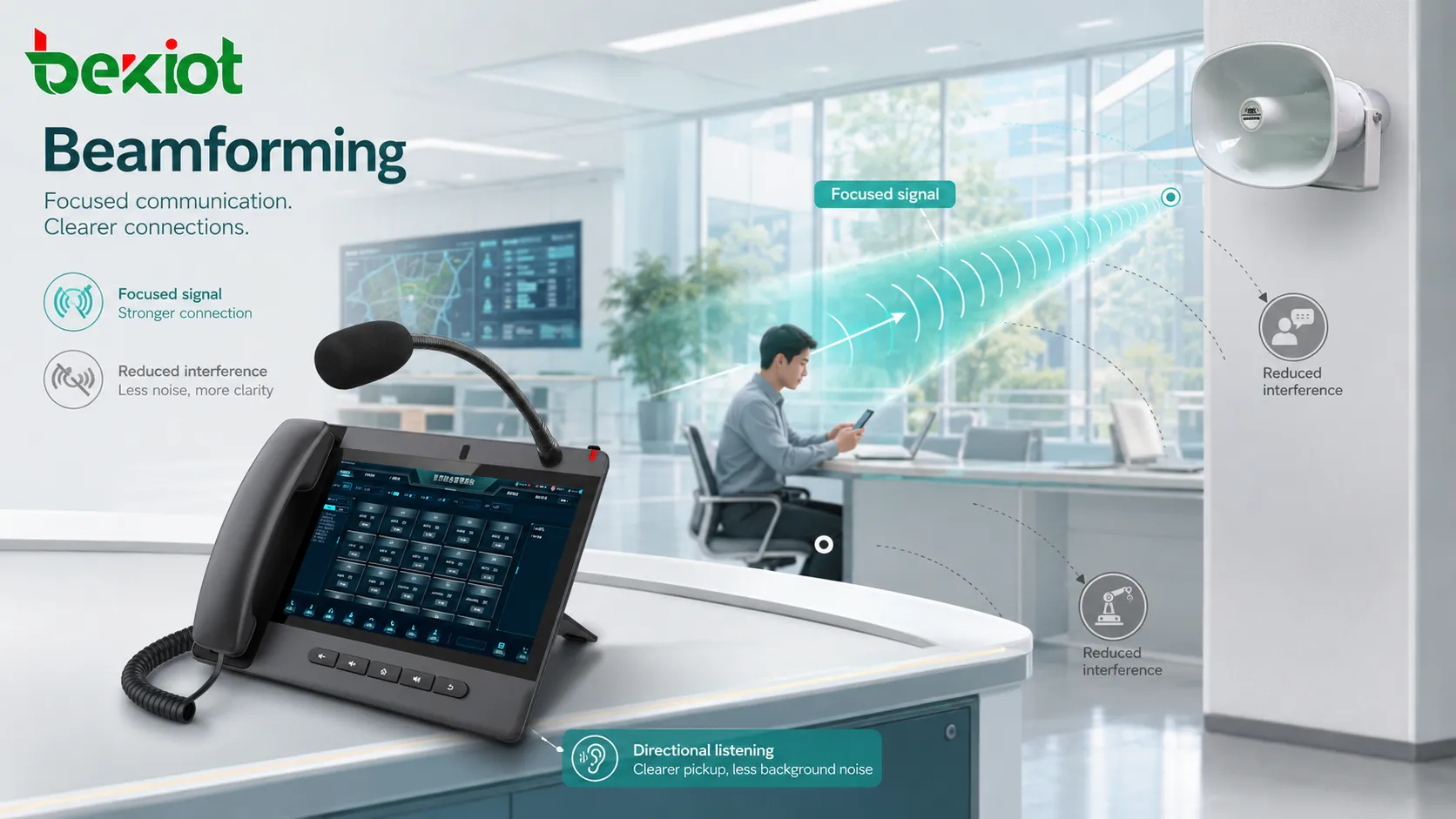

ビームフォーミングは、送信または受信するエネルギーを全方向へ均等に広げるのではなく、特定の方向へ集中させる信号処理技術です。無線通信、Wi-Fi、5G、レーダー、ソナー、衛星システム、マイクアレイ、補聴機、スマートスピーカー、医用画像、音響センシングなどで使われます。

基本的な考え方は、複数のアンテナ、マイク、スピーカー、センサー、または変換素子を連携させることです。各素子のタイミング、位相、振幅を制御することで、目的方向から来る信号を強め、他方向からの不要な信号を抑えます。これにより、通信やセンシングの経路をより制御しやすくできます。

方向性のある信号制御が重要な理由

多くの通信・センシングシステムは混雑した環境で動作します。無線機器は他の信号と競合し、マイクは背景雑音を拾い、レーダーは多数の物体から反射を受け、ソナーは複雑な水中条件で動作します。すべての方向を同じように扱うと、有用な信号が雑音や干渉に埋もれてしまうことがあります。

方向制御はこの問題を緩和します。単に総出力を上げるのではなく、エネルギーをどこへ送るか、またはどの方向を重点的に聞くかを形作ります。そのため、送信電力を常に増やさなくても、到達距離、信号品質、利用体験、システム容量を改善できます。

実際の導入では、ビームフォーミングは信号経路を現場環境に合わせられる点で有効です。Wi-Fi ルーターはクライアント端末へより多くのエネルギーを向けられます。5G 基地局は異なる方向のユーザーを処理できます。マイクアレイは正面の話者に焦点を合わせ、側面の雑音を減らせます。

ビームを作る中心原理

ビームフォーミングは波の性質に基づいています。無線信号、音波、レーダーパルス、音響波は互いに重なり合います。波が同相で到達すると強め合い、位相がずれると弱め合ったり打ち消し合ったりします。

アレイはこの原理を利用し、各素子のタイミングや位相を制御します。複数のアンテナが同じ信号を精密に調整されたタイミングで送信すると、ある方向では波が強く重なります。他の方向では重なりが弱くなったり、部分的に打ち消されたりします。

受信側では、システムが各素子に到達した信号を比較します。信号は各素子へわずかに異なる時刻で届くため、方向を推定し、受信信号を合成して目的の信号源を強調できます。

送信と受信の動作

送信側

送信ビームフォーミングでは、複数のアンテナまたはスピーカー素子がどのようにエネルギーを出すかを制御します。各素子は関連する信号を送りますが、タイミング、位相、振幅を調整し、合成された波面が意図した方向で強くなるようにします。

これは無線システムで、対象受信機の信号強度を高めるためによく使われます。送信機は同じエネルギーを全方向へ出すのではなく、特定の端末、エリア、または移動中のユーザーへ集中できます。

受信側

受信ビームフォーミングでは、複数のセンサーやアンテナで受信し、入力信号を賢く合成します。目的方向からの信号は整列されて強調され、他方向からの信号は抑制されます。

これはマイクアレイ、レーダー受信機、ソナーシステム、無線基地局、医用画像装置で重要です。受信機は、優先する方向をより選択的に扱えるようになります。

双方向システム

多くの現代システムは送信と受信の両方の技術を使います。無線基地局は下り信号をユーザーへ向けて形成し、同時にアンテナアレイ処理で上り信号をより明瞭に受信できます。

双方向処理はリンク品質を高めますが、正確なチャネル情報、同期、校正、適応アルゴリズムが必要です。

ビームフォーミングの種類

アナログビームフォーミング

アナログビームフォーミングは、デジタル変換の前に、無線周波数またはアナログ信号経路で位相と振幅を制御します。効率が高く、高周波システムで有用です。特にハードウェアコストや消費電力を抑える必要がある場合に適しています。

ただし、アナログ方式では信号が完全なデジタル処理の前に合成されるため、同時に形成できるビーム数は少なくなりがちです。これは多ユーザー環境での柔軟性を制限することがあります。

デジタルビームフォーミング

デジタルビームフォーミングは、各アンテナまたはセンサー信号をデジタル領域で個別に処理します。複数のビームを形成し、高度なアルゴリズムを使い、変化する条件へより精密に適応できるため、柔軟性が高くなります。

一方で、処理負荷、データ変換器の数、帯域処理能力、システムの複雑さが増します。

ハイブリッドビームフォーミング

ハイブリッド方式は、アナログ方式とデジタル方式を組み合わせます。各アンテナ素子に完全なデジタル処理を用意すると高価で消費電力も大きく複雑になる高周波無線システムでよく使われます。

ハイブリッド方式は性能とハードウェア効率のバランスを取ります。方向制御を可能にしながら、必要な完全無線チェーンの数を減らします。

適応ビームフォーミング

適応システムは、信号条件、ユーザー位置、干渉、移動、チャネルフィードバックに応じてビームパターンを動的に調整します。環境が素早く変わる場合に有効です。

たとえば、モバイルユーザーが建物内を移動したり、車両の位置が変わったり、マイクアレイが部屋を歩く話者を追従する必要がある場合があります。

ビームフォーミングは単なる「強い信号」ではありません。複数の素子を使って方向、品質、干渉除去を改善する、制御された信号形成です。

システムはどこに焦点を合わせるかをどう判断するか

ビームフォーミングシステムには、方向またはチャネル状態に関する情報が必要です。方向が設計で固定されるシステムもあれば、信号の到来、フィードバック、トレーニング系列、パイロット信号、センサー測定から方向を推定するシステムもあります。

無線システムはチャネル状態情報を使い、信号が送信機と受信機の間をどのように伝わるかを把握します。信号は壁、建物、車両、その他の物体で反射することがあります。システムはその後、役に立つ経路が良くなるようにビームを調整します。

マイクアレイは、異なるマイクへの到達時間を比較して話者方向を推定できます。レーダーやソナーは、走査やエコー処理によって目標位置を判断できます。

導入時の利点

より良いカバレッジ

方向性のある信号制御は、対象ユーザーや対象エリアへのカバレッジを改善できます。すべてのカバレッジ問題が解消されるわけではありませんが、有効距離を伸ばし、弱信号エリアを減らす助けになります。

無線導入では、オフィス、キャンパス、交通拠点、住宅、屋外エリアなど、通常の全方向カバレッジが効率的でない場所で接続性を改善できます。

信号品質の向上

目的信号を強め、不要なエネルギーを減らすことで、信号対雑音比を改善できます。その結果、データ速度の向上、より明瞭な音声、より信頼性の高い検出、より正確な画像が得られる場合があります。

障害物、反射、競合する送信機、背景雑音がある環境では、信号品質の改善が特に重要です。

干渉の低減

ビームフォーミングは、干渉がある方向や送信が不要な方向へのエネルギーを減らせます。受信側でも、他方向から来る不要信号を抑制できます。

これは、密集した無線ネットワーク、会議室、レーダー環境、ソナーシステム、多数のアクティブ機器がある産業現場で役立ちます。

容量の改善

多ユーザー無線システムでは、方向性ビームによって異なるユーザーをより効率的に処理できます。MIMO や空間多重化と組み合わせると、システム容量を高められます。

これが、現代の Wi-Fi やセルラーネットワークで重要な役割を持つ理由の一つです。

より正確なセンシング

レーダー、ソナー、医療用超音波、音響測位では、方向制御によって物体や音源を特定する能力が向上します。より狭く制御されたビームは、分解能を高め、不要な反射を減らします。

センシングシステムでは、ビームは単なる通信経路ではなく、測定方法の一部になります。

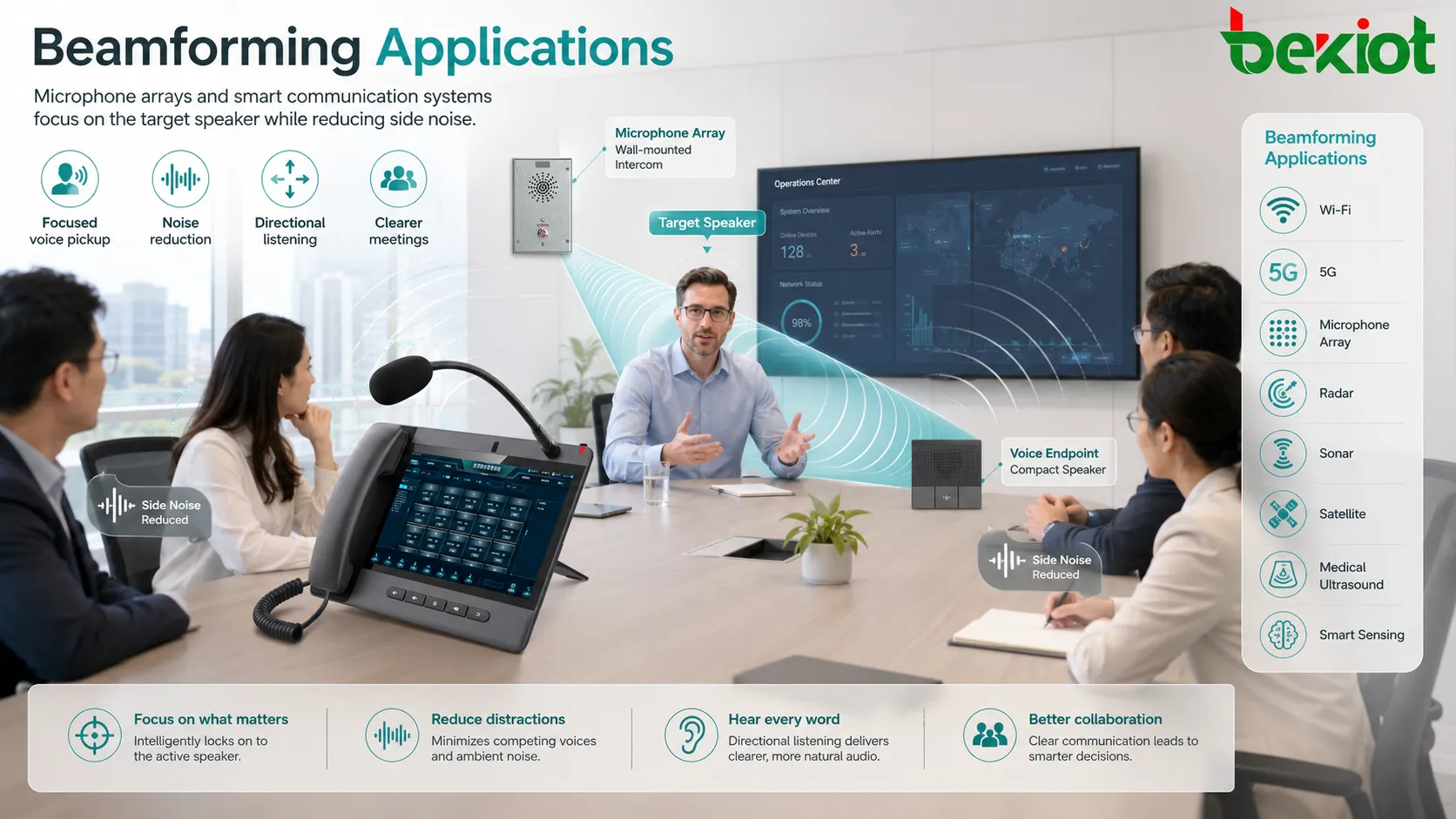

一般的な用途

Wi-Fi ネットワーク

現代の Wi-Fi システムは、アクセスポイントとクライアント端末の接続を改善するためにビームフォーミングを使えます。これにより、スループットの向上、切断の減少、オフィス、住宅、学校、ホテル、公共施設での安定したサービスにつながります。

実際の性能は、アクセスポイント設計、クライアント対応、アンテナ配置、建材、チャネル混雑、干渉条件によって変わります。

5G とセルラーシステム

5G ネットワークは、特に高周波数帯で、信号方向や遮蔽が重要になるため、高度なアンテナアレイとビーム管理を使ってユーザーをより効率的に処理します。

ビームステアリングは、基地局がモバイルユーザーへエネルギーを向け、高容量を支え、密集した都市部や屋内でスペクトル効率を高める助けになります。

マイクアレイ

スマートスピーカー、会議システム、ノート PC、補聴機、音声端末は、話している人に焦点を合わせるためにマイクアレイを使えます。システムは側面雑音、室内雑音、競合する声を減らせます。

これは、ビデオ会議、音声アシスタント、コールセンター、教室、遠隔医療、制御室通信で有用です。

レーダーとソナー

レーダーシステムは、方向性のある送信と受信を使って、物体検出、方向推定、移動追跡、目標分離の改善を行います。ソナーシステムも水中環境で同様の原理を使います。

これらの用途では、ビームがどれだけ正確に形成され解釈されるかが精度を左右するため、アレイ設計、タイミング制御、信号処理、校正が重要です。

衛星通信

衛星システムは、特定の地域、ユーザー、サービスエリアを覆うために成形ビームを使用できます。方向制御は、広い地理領域で限られた電力と周波数資源を管理する助けになります。

高度な衛星システムは、複数のビームを使って柔軟なカバレッジと容量配分を実現できます。

医用画像

超音波画像は、音響エネルギーを焦点化し、戻ってくるエコーを処理するためにビームフォーミングを使います。これにより、組織構造を有用な詳細と深度制御で画像化できます。

この分野では、ビームフォーミングが画像の明瞭度、分解能、診断上の有用性に直接影響します。

設計上の課題

アレイ校正

すべてのアレイ素子を正確に制御する必要があります。位相、利得、間隔、タイミングの小さな差でも、ビームパターンを歪ませ、性能を低下させることがあります。

素子数が増える場合や、広い周波数範囲で動作する場合、校正はさらに難しくなります。

マルチパス反射

信号は壁、床、車両、水面、建物、金属構造で反射することがよくあります。これらの反射は、システムの処理方法によって性能を助けることも損なうこともあります。

無線システムは MIMO の一部としてマルチパスを利用できますが、制御されない反射はフェージング、干渉、不安定なビームを生むこともあります。

移動性

ユーザー、機器、目標が移動する場合、ビームは追従しなければなりません。高速移動には素早い追跡と調整が必要です。反応が遅いと、焦点化された経路が目標位置と合わなくなります。

これは、モバイルネットワーク、車載システム、ドローン、ロボット、移動するマイク利用者で特に重要です。

ハードウェアコスト

アレイ素子を増やすと制御性能は向上しますが、コスト、消費電力、処理負荷、サイズ、熱設計の要求も増えます。

設計者は、性能目標と実際の導入制約のバランスを取る必要があります。

環境上の制約

障害物、天候、建材、騒音源、電磁干渉、物理的な設置条件は性能に影響します。理論上強いビームパターンでも、実環境では異なる挙動を示すことがあります。

導入環境が実験室の仮定と完全に一致することは少ないため、現場試験は重要です。

導入と最適化のヒント

アレイ型の機器は、意図した信号経路が不必要に遮られない場所へ配置します。無線アクセスポイントは、金属キャビネット、厚い壁、密集した機器ラックの背後に隠さないようにします。マイクアレイは、話者が有効な収音範囲から大きく外れる場所に置かないようにします。

環境を考慮します。反射の多い会議室、混雑したスタジアム、金属の多い工場、開けた屋外エリアでは、ビームの挙動がそれぞれ異なります。最適化は実際の用途に合わせる必要があります。

互換性のある端末を使用します。一部のシステムでは、両側がビームフォーミング関連機能に対応している必要があります。たとえば、無線アクセスポイントは、クライアント端末が対応するプロトコル機能をサポートしている場合により良い結果を得やすくなります。

実際の性能を監視します。導入後には、信号強度、スループット、パケット損失、音声の明瞭度、検出精度、ユーザー体験を確認する必要があります。方向性処理は、測定結果を改善して初めて有効です。

よくある質問

ビームフォーミングは送信電力を増やしますか？

必ずしもそうではありません。変えるのはエネルギーの分布です。ビームパターンに応じて、ある方向では信号が強くなり、別の方向では弱くなります。

アンテナが1本だけでも有効ですか？

本当のアレイ型ビームフォーミングには、複数の素子または同等の方向性構造が必要です。単一の固定アンテナは方向性を持つことがありますが、同じ方法で適応ビームを形成することはできません。

壁をよりよく通過できますか？

端末へ向かう有用信号を改善することはありますが、物理的な減衰をなくすわけではありません。厚い壁、金属、コンクリート、Low-E ガラスは、信号を遮断または弱める可能性があります。

ビームフォーミング対応をうたう機器で改善が小さいのはなぜですか？

性能は、アンテナ設計、クライアント対応、環境、距離、干渉、設置位置、ファームウェア、そしてテスト条件で機能が実際に有効かどうかに左右されます。

音声通話の背景雑音を減らせますか？

はい。マイクアレイは目的方向の音に焦点を合わせ、他方向の音を減らせます。ただし、室内音響、距離、エコー、競合する声は最終結果に引き続き影響します。
