ATEX防爆認証は、潜在的に爆発性の雰囲気で使用される機器および保護システムに適用される欧州の適合性フレームワークです。産業界の実務用語では、欧州の規制体系の下で危険なガス、蒸気、ミスト、可燃性粉塵の環境で合法的に使用できるよう設計・評価・マーキング・文書化が行われた製品を「ATEX認証取得済み」と呼ぶことが一般的です。ただしATEXはそれ自体が単一の保護方式ではなく、危険区域分類のルール、ならびに設計・試験・設置・点検・保守に関する統一規格と連携して機能する、法的かつ技術的な適合フレームワークです。
この区別は重要です。耐圧防爆構造、本質安全回路、加圧防爆キャビネット、防塵防爆構造はいずれもATEXの対象となり得ますが、それぞれ異なる保護方式と機器マーキングによって適合性が認められます。言い換えれば、ATEXは単に「爆発しない金属製ボックス」を意味するものではなく、爆発性雰囲気での着火を防止し、機器を適切な危険ゾーンに適合させるための、より広範な安全コンセプトを網羅するものです。
ATEXは、引火性ガスや可燃性粉塵が存在する可能性のある産業分野で特に重要です。石油・ガスターミナル、石油化学プラント、塗料・溶剤ライン、穀物・飼料施設、医薬品粉体加工、電池材料製造、排水処理施設、燃料貯蔵所、化学薬品保管エリア、水素関連設備などは、いずれも危険区域用機器の選定に依存しています。こうした環境では、認証取得は単なる事務手続きではなく、リスク管理、技術適合性、運用安全性、法的な市場参入の一部を構成します。

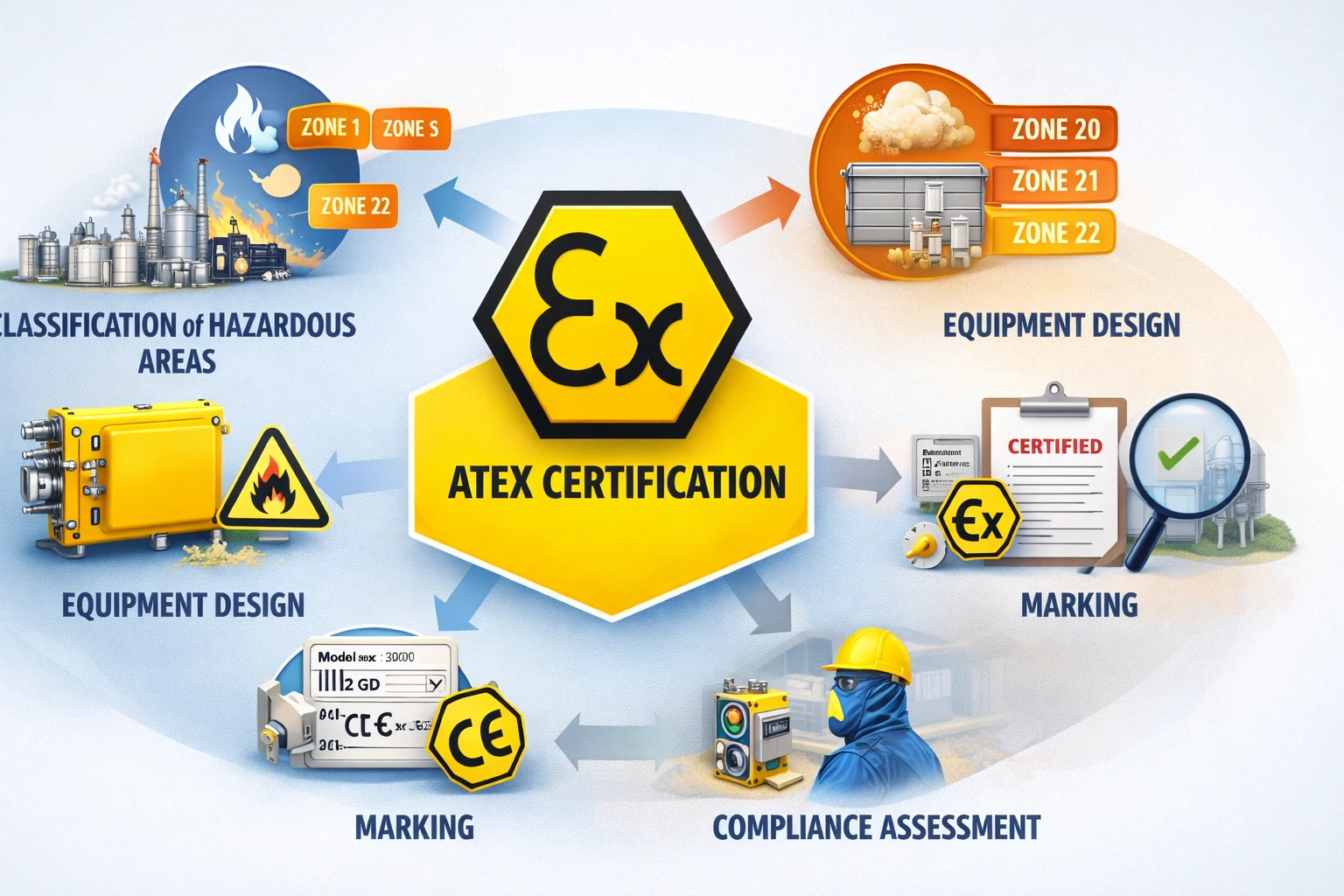

ATEX認証は、危険区域分類、機器設計、マーキング、適合性評価、潜在的に爆発性の雰囲気での現場使用を結びつけるものです。
ATEXとは何を意味するか
ATEXはフランス語のAtmosphères Explosibles（爆発性雰囲気）に由来します。一般的な技術用語として、この用語は関連性はあるものの異なる2つの欧州指令を網羅します。1つ目は指令2014/34/EUで、ATEX機器指令と呼ばれることが多く、潜在的に爆発性の雰囲気で使用される機器および保護システムに適用されます。2つ目は指令1999/92/ECで、ATEX職場指令と呼ばれ、爆発性雰囲気によるリスクにさらされる可能性のある労働者の安全・健康保護を強化するための最低限の要件を定めています。
つまりATEXには、製品側と職場側の両方の側面が存在します。機器指令は市場に投入・稼働させられるものを規制し、職場指令は事業者が危険区域を分類し、爆発リスクを評価し、危険エリアを表示し、適切な機器を選定する方法を定めています。そのため、完璧な危険区域プロジェクトは両者の連携に依存します。
「この製品はATEX認証を取得していますか？」と問われる場合、多くは指令2014/34/EUに基づく適合性を問うています。しかし実際のプラント技術では、認証取得だけでは不十分です。製品は、現場のゾーン分類、ガスグループまたは粉塵グループ、温度要件、周囲環境条件、ケーブル導入システム、設置方法、保守計画にも適合している必要があります。
ATEXは防爆（Explosion‑Proof）と同じか
厳密には異なります。日常的な英語では「explosion‑proof」は危険区域用機器の広範な商業用語として使われますが、厳格な技術用語では、ATEXは着火を防止する複数の方式を網羅し、すべてが従来の耐圧防爆構造のコンセプトと同一ではありません。例えば、設計や対象となる危険性に応じて、本質安全、増安安全、加圧防爆、封入防爆、粉塵用筐体保護、その他の認定方式によって適合性を満たす場合があります。
このため、ATEXを単一の筐体形式ではなく、適合性の包括的枠組みと捉える方が適切です。Ex db eb IIC T6 Gbとマーキングされたゾーン1用ガス電話機と、Ex tb IIIC T85°C Dbとマーキングされたゾーン21用粉塵ジャンクションボックスは、いずれもATEX適合であっても保護方式が異なります。異なる設計原則を採用し、異なる危険シナリオ向けに設計されています。
そのため「ATEX防爆認証」は市場で一般的な表現で購入者にも理解されますが、技術者はこの表現に依存するのではなく、製品の正確なマーキングを確認する必要があります。真の技術的意味はマーキングに記載されています。
ATEXの中核となる2つの指令
1. ATEX 2014/34/EU：機器および保護システム
指令2014/34/EUは、潜在的に爆発性の雰囲気で使用される機器および保護システムの規則を定めています。欧州市場に製品を投入する際に必要な、本質的な安全衛生要件、適合性評価手順、技術文書、CEマーキング、ATEX固有のマーキングを網羅します。電気機器に加え、関連する非電気機器および保護システムにも適用されます。
本指令に基づき、製造業者は製品の使用目的を定め、該当するカテゴリとマーキングを特定し、必要に応じて関連する統一規格を適用し、要求される適合性評価手順を実施し、技術文書を作成し、EU適合宣言を発行し、必要なマーキングを付与する必要があります。機器カテゴリと製品種別によっては、認定機関が評価プロセスに関与する場合があります。
2. ATEX 1999/92/EC：職場リスクと区域分類
指令1999/92/ECは、爆発防止における事業者側の責任に焦点を当てています。爆発リスクの評価、危険区域のゾーン分類、安全対策の調整、着火源の防止、各分類ゾーンでの適切な機器の使用を義務付けています。また、ガス用のゾーン0、ゾーン1、ゾーン2、可燃性粉塵用のゾーン20、ゾーン21、ゾーン22といった周知の区域カテゴリを導入しています。
この職場指令があるため、ATEX認証取得製品を技術的な判断なく任意の場所に設置することはできません。事業者またはプラント運用者は、対象箇所がゾーン1、ゾーン2、ゾーン21、ゾーン22のいずれであるか、存在する物質、爆発性雰囲気の発生頻度、選定した機器カテゴリが当該エリアに適合するかを把握する必要があります。
ATEXとIEC・EN規格の関連性
ATEXは法的枠組みですが、実務上の法的適合は技術規格に大きく依存します。欧州では、IEC 60079シリーズおよび関連文書に準拠した統一EN規格に基づいて製品の設計・評価が行われるのが一般的です。これらの規格は、Ex機器の構造、試験、マーキング、設置、保守に関する詳細なルールを定めています。
ATEX体系における主要な規格には以下が含まれます。
-
EN IEC 60079-0：Ex機器および部品の一般要求事項
-
EN IEC 60079-1：耐圧防爆構造「d」
-
EN IEC 60079-7：増安安全「e」
-
EN IEC 60079-11：本質安全「i」
-
EN IEC 60079-14：爆発性雰囲気における電気機器の設計、選定、設置
-
EN IEC 60079-17：危険区域における電気設備の点検・保守
-
EN IEC 60079-31：爆発性粉塵雰囲気における筐体保護「t」
-
EN ISO 80079-36およびEN ISO 80079-37：非電気Ex機器
-
IEC 60529：筐体の異物・水侵入保護。粉塵または水の侵入が設計上の実務的な課題となる場合、Ex要件と併せて使用されることが多い
これらの規格を使用することで、指令の理解が不要になるわけではありません。むしろ、適合性を証明するための体系的な技術的アプローチを提供します。製造業者、システムインテグレーター、点検者、エンドユーザーはいずれも、これらの規格を抽象的な参照資料ではなく実務ツールとして扱うべきです。
ATEXに基づく機器グループとカテゴリ
ATEX認証の最も重要な部分の1つが機器分類体系です。指令は機器グループとカテゴリを区別し、製品を危険区域の深刻度に適合させるようにしています。
機器グループ
グループI：グリサイド（坑内ガス）の危険性がある鉱山用機器 グループII：鉱山以外の爆発性雰囲気が存在する場所用機器 グループIII：鉱山以外の爆発性粉塵雰囲気用機器 産業用通信、計装、照明、ジャンクションボックス、制御関連の多くの用途では、グループIIとグループIIIが最も一般的です。
機器カテゴリ
ATEX機器カテゴリは、対象となる危険区域に必要な保護レベルを示します。
-
カテゴリ1G / 1D：爆発性雰囲気が継続的・長時間・頻繁に存在する区域向け、極めて高い保護レベル
-
カテゴリ2G / 2D：爆発性雰囲気が断続的に発生する可能性のある区域向け、高い保護レベル
-
カテゴリ3G / 3D：通常運用時に爆発性雰囲気が発生する可能性が低い、または発生しても稀かつ短時間の区域向け、通常の保護レベル
実務上、以下のように対応します。
-
ゾーン0 → カテゴリ1G
-
ゾーン1 → 設計方針に応じてカテゴリ2Gまたは1G
-
ゾーン2 → 必要に応じてカテゴリ3G、2Gまたは1G
-
ゾーン20 → カテゴリ1D
-
ゾーン21 → カテゴリ2Dまたは1D
-
ゾーン22 → 必要に応じてカテゴリ3D、2Dまたは1D
上位カテゴリの機器は下位リスクゾーンで使用できる場合が多いですが、逆は認められません。カテゴリ3G機器はゾーン2に適合する場合がありますが、ゾーン1用に選定すべきではありません。
機器保護レベル（EPL）とその役割
現代のEx技術では機器保護レベル（Equipment Protection Level, EPL）の概念も使用されます。EPLはIECベースの文書で広く用いられ、機器の保護完全性を設置可能なゾーンと関連付ける役割を果たします。一般的なEPLマーキングには、ガス用のGa、Gb、Gc、粉塵用のDa、Db、Dcがあります。
簡単に言えば以下の通りです。
-
Ga：ガス雰囲気向け最高レベルの保護。主にゾーン0に使用
-
Gb：主にゾーン1に使用
-
Gc：主にゾーン2に使用
-
Da：主にゾーン20に使用
-
Db：主にゾーン21に使用
-
Dc：主にゾーン22に使用
ATEXカテゴリ表記とEPL表記は関連性があるものの同一ではありません。多くの製品データシートや銘板には、詳細マーキングによって両体系が記載されています。技術者は両方の読み取りに習熟している必要があります。
ATEXマーキングとExマーキングの読み方
危険区域用の完全なマーキングには、単なるATEXロゴ以上の情報が含まれます。代表的なガス区域用マーキングを例に挙げます。
II 2G Ex db eb IIC T6 Gb
各部分の意味は以下の通りです。
-
II：機器グループII。鉱山以外の場所用
-
2G：ガス雰囲気用カテゴリ2。ゾーン1などの区域に適合
-
Ex：公認の防爆原則に基づいて設計された機器であることを示す
-
db eb：採用された保護方式。耐圧防爆構造、増安安全など
-
IIC：ガスグループ。より厳格なガスサブグループ範囲に対応
-
T6：温度クラス。最高表面温度の上限を示す
-
Gb：ガス用機器保護レベル。主にゾーン1に対応
粉塵区域用の例は以下の通りです。
II 2D Ex tb IIIC T85°C Db
このマーキングは、グループII/III相当の産業用途、粉塵用カテゴリ2D、筐体保護tb、粉塵グループIIIC、最高表面温度85℃、粉塵用EPLDbであることを示します。
これらのマーキングを読み取る能力は、調達および技術業務に不可欠です。機器の外観が堅牢であっても、ガスグループ、温度クラス、粉塵グループ、EPL、周囲温度範囲が不適切であれば、用途に使用できない場合があります。
ATEX機器に使用される一般的な保護方式
ATEX認証取得製品は、対象ゾーン、機能、製品構成に応じて1つまたは複数の公認保護方式を採用します。代表的な方式を以下に記載します。
Ex d：耐圧防爆構造
耐圧防爆構造は、特殊設計の筐体内で内部爆発を許容しつつ、周囲雰囲気への火炎伝播を防止します。ガスゾーンにおける堅牢な現場機器、オペレーターステーション、産業用通信機器の防爆方式として、最も広く認知された方式の1つです。
Ex e：増安安全
増安安全は、安全余裕を高める設計措置により、アーク、スパーク、過度な温度の発生確率を低減します。適切なガス区域用途における端子箱、モーター、接続システムに広く使用されます。
Ex i：本質安全
本質安全は、回路内の電気・熱エネルギーを制限し、所定の故障条件下で着火が発生しないようにします。計装ループ、センサー、送信機、携帯機器、低エネルギー設計が実現可能かつ望ましいシステムに一般的に採用される方式です。
Ex p：加圧防爆
加圧防爆は、筐体内の保護ガスを外部爆発性雰囲気の侵入を防止するのに十分な圧力に維持します。大型パネル、分析装置、キャビネット、制御システムに多く使用されます。
Ex m：封入防爆
封入防爆は、着火性のある部品を化合物内に封入し、所定の使用条件下で爆発性雰囲気が着火源と接触しないよう保護します。
Ex t：粉塵用筐体保護
可燃性粉塵雰囲気では筐体保護が特に重要です。筐体は粉塵の侵入を制御可能な範囲で防止し、表面温度を制限して堆積・浮遊粉塵の着火を防ぐよう設計されます。
実際の製品では、1つの設計に複数の保護方式を組み合わせる場合があります。このため、完全なマーキングは単一の文字コードではなく体系として読み取る必要があります。
ATEX認証取得機器は、石油化学からバルク固体加工、新エネルギー分野まで、ガス危険・粉塵危険の両産業分野で幅広く使用されています。
温度クラス、表面温度、ガス・粉塵グループ
危険区域における保護等級は、ゾーン適合性だけでなく、存在する物質の着火特性も考慮する必要があります。ガス雰囲気では、製品マーキングにIIA、IIB、IICなどのガスグループと、T1～T6の温度クラスが記載される場合があります。T番号が大きいほど、機器の最高許容表面温度は低くなります。
粉塵雰囲気では、IIIA、IIIB、IIICなどの粉塵グループと、T85℃、T120℃などの明確な最高表面温度がマーキングに使用されることが多いです。粉塵用途では堆積層への配慮も必要で、清浄な空気中で安全な高温面でも、不適切な条件下では粉塵層を着火させる可能性があります。
このため技術者は「ATEX認証ならどの危険区域でも使用可能」といった過度な単純化を避けるべきです。IIAガス用で中程度の温度クラスのゾーン1製品は、すべてのゾーン1用途に自動的に適合するわけではありません。ガスグループと着火温度が重要な要素となります。
IP等級の役割
異物・水侵入保護（IP等級）は、特に屋外機器や粉塵区域用製品においてATEXと併せて議論されることが多いです。IP等級はIEC 60529体系に基づき、筐体が固体粒子・水の侵入にどれだけ抵抗するかを示します。代表的な例はIP66、IP67、IP68です。
IP等級は重要ですが、ATEX適合性の代わりにはなりません。高いIP等級だけで機器が危険区域に適合するわけではありません。ただし実務上の多くの用途では、IP性能は筐体内の粉塵堆積防止、水侵入制限、環境汚染からの製品保護により、機器の全体的な安全性と耐久性を支えます。
特に粉塵認証製品では、筐体の完全性が実務上かつ安全上の重要課題となります。このため技術者は、洋上デッキ、高圧洗浄型食品プラント、鉱山搬送箇所、肥料取扱、化学プラント屋外配管ラックなどの過酷な産業環境では、ExマーキングとIP等級の両方を確認することが多いです。
ATEX認証の一般的な取得手順
正確な適合手順は製品カテゴリ、保護コンセプト、指令要件によって異なりますが、典型的なATEX認証プロセスは以下のステップで構成されます。
-
使用目的の定義：対象ゾーン、ガス・粉塵種別、温度制限、設置環境を明記
-
保護コンセプトの選定：製品機能とリスクプロファイルに基づき、Ex d、Ex e、Ex i、Ex p、Ex m、Ex tなどを選定
-
該当規格に基づく設計：図面、部品表、熱解析、着火リスク評価、試験計画を作成
-
試験・評価の実施：必要な適合手順に従い、必要に応じて認定機関が関与
-
技術文書の作成：技術資料と品質記録を整理
-
EU適合宣言の発行：必要なCEマーキングとATEXマーキングを付与
-
安全使用説明書の提供：設置、ケーブル導入、保守制限、周囲条件、特殊使用条件を記載
購入者の視点では、パンフレットのロゴだけで認証を確認すべきではありません。ユーザーは製品の完全なマーキング、認証書の詳細、文書、現場分類との適合性を検証する必要があります。
ATEX認証取得機器の代表的な用途
ATEX認証取得機器は、引火性ガス、蒸気、ミスト、可燃性粉塵により潜在的に爆発性の雰囲気が発生するあらゆる場所で使用されます。製品種別は多岐にわたりますが、用途の論理は一貫しており、認証取得条件下で機器が有効な着火源とならないことが求められます。
石油・ガス
掘削エリア、生産モジュール、貯蔵ターミナル、圧縮機ステーション、荷役システム、製油所プロセスユニットでは、ATEX認証取得の通信機器、照明、計装、モーター、ジャンクションボックス、制御ステーション、センサー、分析装置、ネットワーク筐体が頻繁に必要とされます。
化学・石油化学プラント
溶剤、蒸気、ミスト、プロセスガスは、反応器、タンクファーム、移送ポンプ、混合システム、包装ライン周辺に危険なガス区域を形成します。ATEX認証取得の現場機器と制御機器が一般的に必要とされます。
医薬品・特殊粉体製造
医薬品製造、添加剤、中間体に使用される多くの粉体は、可燃性粉塵の危険性を生じさせます。充填、移送、ふるい分け、乾燥、混合ゾーンの機器には粉塵認証設計が必要な場合があります。
穀物・飼料・砂糖・食品加工
可燃性有機粉塵は、サイロ、コンベヤー、ミル、バケットエレベーター、フィルター、混合機、包装システムで大きな危険性となります。ATEX認証取得のモーター、センサー、通信ステーション、粉塵区域用筐体は着火リスクの低減に役立ちます。
塗料・コーティング・溶剤取扱
スプレーブース、混合室、溶剤貯蔵、移送ラインには危険なガス・蒸気ゾーンが存在し、適切なEx機器が不可欠です。
エネルギー転換分野
水素取扱、バイオガス昇質、電池材料加工、先進的化学エネルギーチェーンは、ますます重要な用途となっています。これらの分野は厳格なプロセス安全要件と現代的なデジタル制御・通信ニーズを併せ持つため、危険区域の正確な認証取得が一層重要となります。
ATEX機器の正しい選定方法
適切なATEX機器の選定は、堅牢な外観やマーケティング表現に基づくものではありません。危険区域の調査から始まり、実際のマーキング、設置条件、文書を現場要件と照合して確認します。
最低限、選定プロセスで以下の質問に答える必要があります。
-
分類されたゾーンは0、1、2、20、21、22のいずれか
-
危険物はガス、蒸気、ミスト、可燃性粉塵のいずれか
-
該当するガスグループ・粉塵グループは何か
-
遵守すべき着火温度または最高許容表面温度は何か
-
実際の現場における周囲温度範囲は何か
-
機器は腐食、高圧洗浄、紫外線、塩水ミスト、振動、機械的衝撃にさらされるか
-
ケーブルグランド、閉止プラグ、取付アクセサリー、配管システムにも対応する認証が必要か
-
認証書または説明書に特殊な使用条件が記載されているか
これらの質問により、表面的に適合する購入と真に適切なATEX設置が区別されます。機器銘板、認証書、設置ガイド、区域分類資料はすべて併せて確認する必要があります。
ATEXに関するよくある誤解
「ATEXは電気製品にしか適用されない」
誤りです。ATEXは関連する非電気機器および保護システムにも適用されます。該当する場合は機械的着火源も考慮する必要があります。
「CEマーキングがあれば自動的にATEX適合」
誤りです。CEマーキングだけでは爆発性雰囲気への適合性は証明されません。製品はATEX指令に特に適合し、正しいExマーキングとカテゴリマーキングを付与する必要があります。
「IP等級が高ければ危険区域に適合」
誤りです。IP等級は筐体性能を支えますが、Ex認証や正しいゾーン適合の代わりにはなりません。
「ATEX認証取得機器はどの危険ゾーンでも使用可能」
誤りです。ゾーン、カテゴリ、EPL、ガスグループ、粉塵グループ、温度の制限はすべて適用されます。
「ATEXとIECExは同一」
関連性はあるものの同一ではありません。IECExはIEC規格に基づく国際認証体系、ATEXはEUの法的適合フレームワークです。多くの製造業者は両体系が技術的に整合するよう設計しますが、規制上の手順は異なります。
よくある質問（FAQ）
ATEX認証を平易に説明すると
ATEX認証は、潜在的に爆発性の雰囲気で使用される機器向けの欧州適合フレームワークです。該当するEU規則に基づき、製品が危険なガス・粉塵環境向けに評価・マーキングされたことを証明するものです。
ATEX 2014/34/EUと1999/92/ECの違い
2014/34/EUは市場に投入される機器・保護システムに適用され、1999/92/ECは職場、リスク評価、ゾーン分類、爆発性雰囲気における労働者の保護に適用されます。
ATEXとIECExは同じ意味か
異なります。IECExはIEC規格に基づく国際認証体系、ATEXは欧州の法的枠組みです。技術規格は密接に関連する場合が多いですが、規制体系は同一ではありません。
耐圧防爆構造はATEXと同じか
異なります。耐圧防爆構造はEx dとマーキングされる保護方式の1つで、ATEXはEx d、Ex e、Ex i、Ex p、Ex m、Ex tなど多くの保護コンセプトを含む包括的枠組みです。
ATEX機器で温度クラスが重要な理由
機器の表面温度が過度に上昇すると危険物質が着火する可能性があるためです。温度クラスまたは最高表面温度により、製品がガス・粉塵環境の着火閾値を下回ることが保証されます。
リスクが低い場合、ゾーン2・ゾーン22に通常の産業機器を使用できるか
発生頻度が低くても危険分類は解除されません。分類ゾーンで使用する機器は、該当するゾーン要件と設置ルールに適合する必要があります。
結論
ATEX防爆認証は、単一の製品機能ではなく、欧州の危険区域向け包括的な適合フレームワークと捉えるのが最も適切です。法的要件、ゾーン分類の論理、技術規格、製品マーキング、適合性評価、現場選定ルールを統合したものです。技術者や購入者の中心的な課題は、単に「ATEX認証か」を問うことではなく、機器の正確なカテゴリ、EPL、ガス・粉塵グループ、温度等級、IP性能、設置方法、文書が実際の危険箇所に適合することを確認することです。
適切に運用されれば、ATEX認証取得機器は石油化学施設、タンクファーム、穀物プラント、粉体加工ライン、先進的エネルギーインフラに至るまで、ガス・粉塵危険産業全体の安全な運用を支えます。認証が価値を発揮するのは、正しいゾーンに適合させ、技術的・規制上の制限に従って使用した場合に限られます。
