インバンド DTMF は、Dual-Tone Multi-Frequency のキーパッド信号を、音声を運ぶ同じオーディオストリーム内の可聴トーンとして送信する方式です。発信者が 1、2、3、*、# などのキーを押すと、電話機は 2 つの周波数から成るトーンの組み合わせを生成します。インバンド DTMF では、そのトーンが通常の会話音声と同じように音声チャネルを通って伝送されます。

DTMF は、IVR メニュー、ボイスメールへのアクセス、会議 PIN の入力、銀行システム、アクセス制御、コールセンターのルーティング、遠隔制御、ページングシステム、ドアエントリーシステム、サービスホットラインなどで広く使われています。インバンド DTMF は、これらのキーパッドトーンを送る最も古く、最も簡単な方式の一つであり、別のシグナリングチャネルを必要としません。

現代の VoIP および SIP システムでも、インバンド DTMF は多くのハイブリッド構成で使われています。特に、アナログ電話、PSTN ゲートウェイ、レガシー PBX、FAX に近いインターフェース、エレベーター電話、ドアホン、古い IVR システムが関係する場合に見られます。ただし、圧縮コーデック、パケットロス、エコーキャンセル、ノイズリダクション、オーディオ処理がトーンを歪ませ、認識失敗を起こす可能性があるため、慎重に使用する必要があります。

インバンド DTMF とは？

定義と基本的な意味

インバンド DTMF とは、DTMF トーンを通話の通常のオーディオ経路内で送信することを意味します。トーンは個別の SIP メッセージとして送られるのではなく、また独立した RTP telephone-event パケットとして送られるのでもありません。発信者の音声と同じメディアストリームの一部として流れます。受信側システムは、音声を聞き取り、トーンの周波数を復号することでこれらを検出します。

その基本的な意味は、音声ベースの簡単な数字伝送です。電話機またはゲートウェイがトーンを生成し、音声チャネルがそれを運び、受信機器またはアプリケーションが認識します。そのため、インバンド DTMF は理解しやすく、多くの従来型電話システムと互換性があります。

アナログ電話では、通話経路そのものがオーディオ回路であるため、インバンド DTMF は自然な方式でした。IP 電話でもこの方式は動作できますが、音声コーデックとメディア経路が受信側で復号できる程度に DTMF トーンを正確に保持する必要があります。

インバンド DTMF は、キーパッドの数字を実際のオーディオトーンとして音声ストリーム内に送るため、受信側システムは通話音声からそのトーンを検出する必要があります。

インバンド DTMF が今も重要な理由

インバンド DTMF が今も重要なのは、多くの通信システムがレガシー電話機器と相互接続する必要があるからです。アナログゲートウェイ、PSTN トランク、ドアインターホン、エレベーター緊急電話、古い IVR、コールセンタープラットフォーム、アクセス制御機器などは、DTMF トーンが可聴音として届くことを前提にしている場合があります。

また、通話全体の経路が高品質な非圧縮オーディオで構成され、別途 DTMF シグナリングのネゴシエーションを必要としない単純な環境でも有効です。このような場合、インバンド DTMF は分かりやすく信頼性があります。

しかし、現代の圧縮された VoIP 経路では、常に最良の選択とは限りません。音声が強く圧縮されたり、ノイズ抑制で処理されたりすると、トーンが損なわれることがあります。そのため、VoIP システム設計では、インバンド DTMF と RTP telephone-event、SIP INFO を比較することが多くあります。

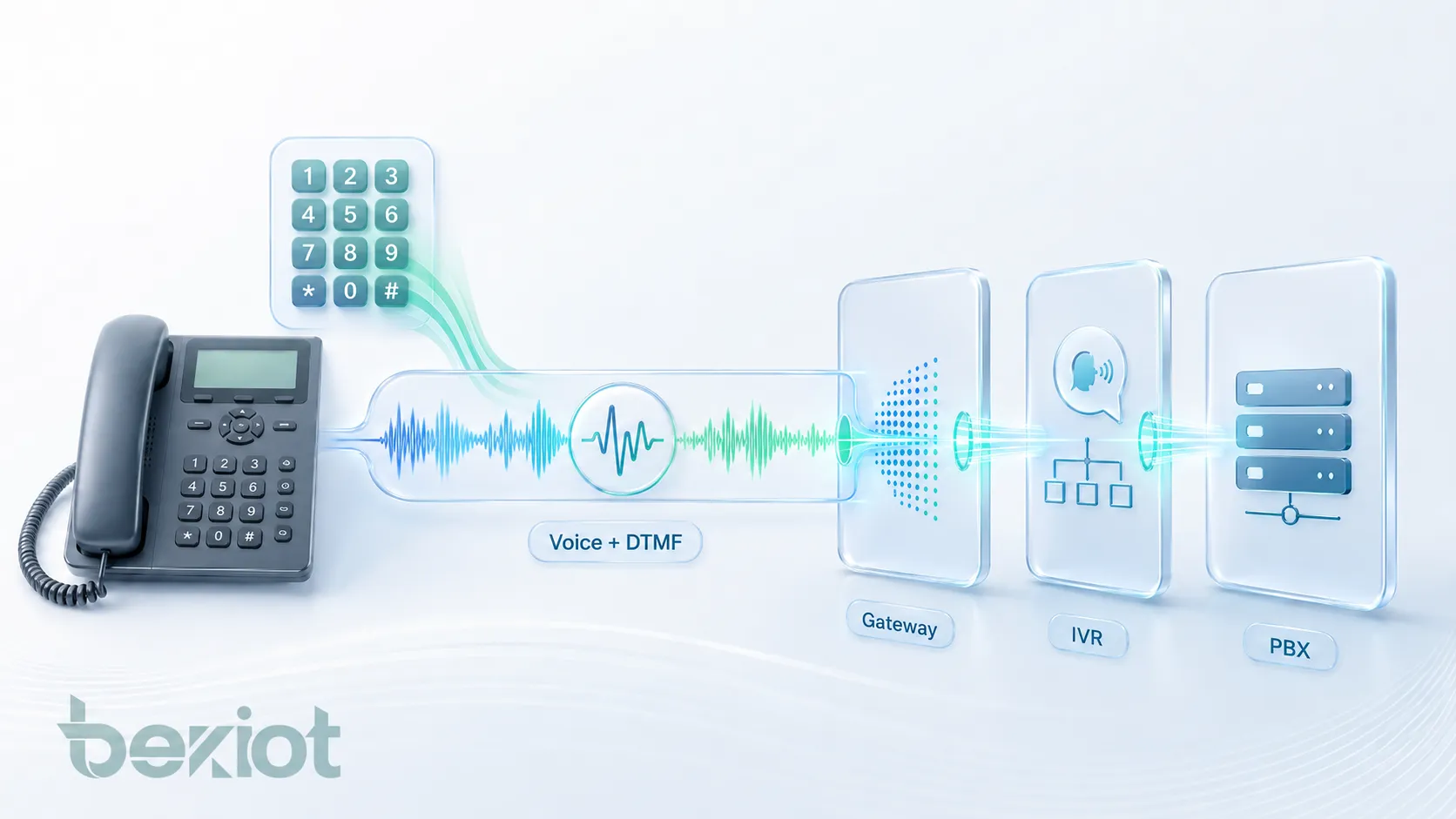

インバンド DTMF の仕組み

二重トーン信号の生成

DTMF は、各キーパッド数字に対して 2 つの音声周波数を同時に使用します。一方のトーンは低周波グループから、もう一方は高周波グループから生成されます。この組み合わせによって押されたキーが識別されます。たとえば、各数字キーには固有のトーンペアがあります。

ユーザーがキーを押すと、電話機は対応するトーンペアを短時間生成します。受信機器はそのトーンペアを聞き取り、数字に変換します。これにより、受信側に視覚的なキーパッドインターフェースがなくても、システムはユーザー入力を解釈できます。

インバンド DTMF は、音声経路がこれらのトーンを正確に保持できるかに依存します。トーンの長さ、周波数、音量、波形が歪むと、受信側デコーダーは数字を見逃したり、誤った数字として検出したりする可能性があります。

音声チャネルを通じた伝送

インバンド DTMF の通話では、生成されたトーンは音声と同じメディアストリームを通って伝送されます。アナログシステムでは、トーンは電話の音声回路を通ります。VoIP システムでは、トーンは音声コーデックで符号化され、オーディオパケットとして運ばれます。

コーデックが十分に透明であれば、DTMF トーンは認識可能な状態で残ります。G.711 などのコーデックは、音声をより直接的に保持するため、インバンド DTMF に適しています。高圧縮または低ビットレートのコーデックは、トーン品質を損ない、検出信頼性を下げることがあります。

オーディオチャネルは、ゲートウェイ、メディアサーバー、SBC、エコーキャンセラー、トランスコーダー、録音装置、IVR プラットフォームを通過することもあります。各段階は、設定が適切でない場合にトーン品質へ影響します。

受信とトーン検出

受信側は、オーディオストリームから DTMF トーンを検出する必要があります。これは、IVR サーバー、PBX、ボイスメール、ゲートウェイ、アクセスコントローラー、会議ブリッジ、アプリケーションサーバーで行われます。検出器は音声を分析し、どのトーンペアが存在するかを識別します。

検出には、十分なトーン時間、正しい周波数バランス、適切な音量、少ない背景干渉が必要です。ユーザーがキーを押しながら話す場合、通話にノイズがある場合、またはオーディオ処理がトーンを変える場合、検出は不安定になります。

優れた DTMF 検出は、音声による誤検出を拒否しながら、実際のキーパッドトーンを正確に認識する必要があります。音声の一部にはトーンに似た周波数成分が含まれるため、このバランスは重要です。

通話フローの例

典型的な例は IVR メニューです。発信者がサービス番号に電話し、「販売は 1、サポートは 2 を押してください」と聞きます。発信者が 2 を押すと、電話機は数字 2 の DTMF トーンペアを生成します。トーンはオーディオストリーム内を通り、IVR がそれを検出して通話をサポートキューへ転送します。

アクセス制御の例では、発信者が電話のキーパッドから PIN を入力します。アクセスシステムはインバンド DTMF の数字を検出し、ドアの解錠、ゲートの開放、または制御コマンドの受け入れを判断します。

どちらの場合も、受信側デコーダーが認識できるほど明確にトーンを保持できる完全なオーディオ経路が必要です。

インバンド DTMF の技術的特徴

オーディオベースの伝送

インバンド DTMF の特徴は、オーディオベースの伝送です。数字は独立したデータイベントとしてではなく、音として運ばれます。そのため、オーディオトーンを理解するシステムで使いやすい方式です。

オーディオベースの伝送は、受信機器がアナログ方式のトーン検出を前提に設計されている場合に特に有効です。多くのレガシーシステム、単純なコントローラー、従来型 IVR は、オーディオ経路から DTMF を認識できます。

同じ特徴が主な制約にもなります。トーンが音声として扱われるため、音声を変える処理は DTMF 信号にも影響します。

別のシグナリングチャネルが不要

インバンド DTMF は、数字のために別のシグナリングチャネルを必要としません。通話は SIP INFO メッセージや RTP telephone-event パケットを送る必要がありません。トーンはメディアストリームに直接埋め込まれます。

これにより、古いシステムとの相互運用が簡単になります。受信側が通話音声を聞いていれば、帯域外シグナリング方式の特別な対応がなくても数字を検出できます。

ただし、別チャネルがないため、受信側はきれいなデジタルイベントではなく音声検出に依存します。そのため、圧縮 VoIP 環境では信頼性が低下する可能性があります。

コーデックへの依存

インバンド DTMF はコーデックの挙動に敏感です。人の声を圧縮するためのコーデックは、DTMF トーンを完全には保持しない場合があります。周波数を歪ませ、トーン時間を変え、音量を下げ、アーティファクトを発生させることがあります。

インバンド DTMF を使う必要がある場合、G.711 がよく選ばれます。これは多くの低ビットレートコーデックより音声波形を透明に保持するためです。G.729 などの圧縮コーデックでは、環境によって DTMF 検出が不安定になることがあります。

したがって、コーデック選択はインバンド DTMF における最も重要な技術的検討事項の一つです。

タイミングと持続時間の要件

DTMF 検出はタイミングに依存します。トーンが短すぎると、受信側は認識できない場合があります。数字が速く送られすぎると、受信側は一部を見逃したり結合したりします。トーンが長すぎると、デコーダーによっては重複検出が起こることがあります。

電話機、ゲートウェイ、IVR では、DTMF トーンの持続時間や桁間の遅延を設定できる場合があります。適切なタイミングは、特にゲートウェイや音声処理を含む通話経路で認識率を改善します。

IVR プラットフォームやコントローラーによって許容範囲が異なるため、タイミングは実際の受信システムでテストする必要があります。

音量と信号レベル

DTMF トーンは適切なレベルで届く必要があります。小さすぎると検出器が見逃し、大きすぎるとクリップや歪みが発生します。背景ノイズやエコーも検出を妨げます。

ゲートウェイやアナログインターフェースには、DTMF トーンレベルに影響するゲイン設定がある場合があります。誤ったゲインは、一部の数字だけが検出され、他の数字が失われる断続的な問題を起こします。

信頼できるインバンド DTMF には、通話経路全体での適切なオーディオレベル設計が必要です。

アナログおよび PSTN システムとの互換性

インバンド DTMF は、多くのアナログおよび PSTN システムと自然に互換性があります。これらのシステムは音声トーンを運ぶように設計されているからです。VoIP システムがアナログトランクや PSTN ゲートウェイへ接続される場合、ゲートウェイ境界でインバンド DTMF が必要または生成されることがあります。

ハイブリッドネットワークでは、ゲートウェイがインバンド DTMF と RTP telephone-event 形式を相互変換することがあります。たとえば、VoIP 側は RFC 4733 の telephone event を使用し、アナログ側では再生成された可聴トーンを受け取ります。

この変換は新旧の通信技術を橋渡ししますが、慎重な設定が必要です。

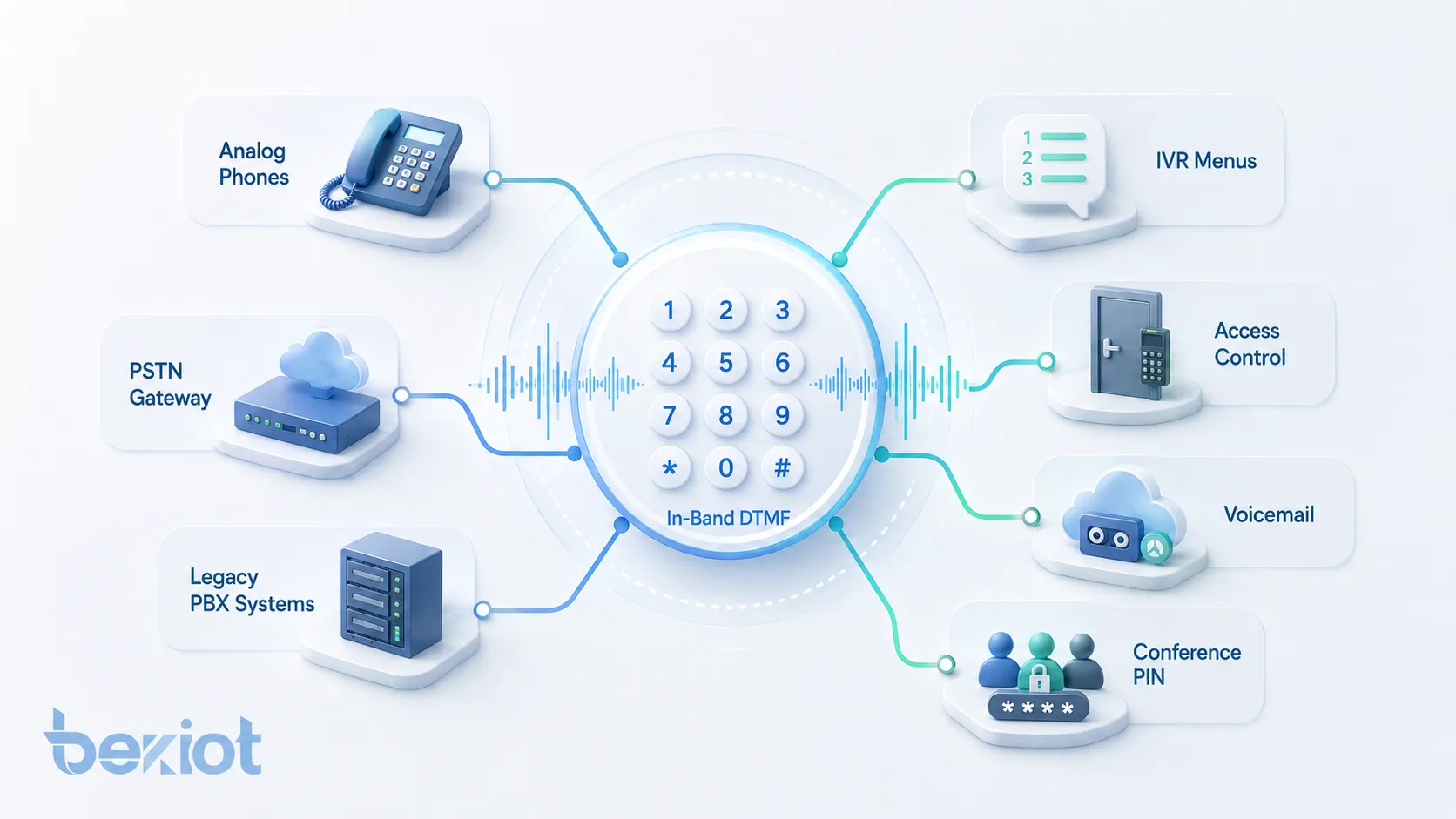

インバンド DTMF の音声上の利点

シンプルな音声互換性

インバンド DTMF の主な音声上の利点は、すでに音声を処理するシステムとの簡単な互換性です。数字が可聴トーンであるため、受信システムにはトーン検出機能だけが必要です。SIP INFO、SDP ネゴシエーション、RTP telephone-event ペイロードを理解する必要はありません。

これにより、レガシー PBX、アナログアダプター、アクセスシステム、古い IVR で有効です。従来の電話から VoIP へ移行する際にも互換性を維持できます。

オーディオ経路がクリーンで非圧縮の場合、インバンド DTMF は安定して動作できます。

アナログインターフェースとの自然な適合

アナログ電話インターフェースは音声を中心に設計されています。インバンド DTMF は、トーンが音声と同じ回路を通るため自然に適合します。アナログ電話、アナログゲートウェイ、PSTN 接続機器は、別のパケットシグナリングなしでトーンを生成・検出できます。

これはアナログ端末が残る混在環境で有効です。たとえば、アナログドアホン、エレベーター電話、レガシー PBX では、メニューや機能を制御するために可聴トーンが必要な場合があります。

この利点は、最新 VoIP 最適化よりアナログ互換性が重要な場合に最も大きくなります。

シグナリング対応に依存しない

インバンド DTMF は、シグナリング経路が別の DTMF イベントをサポートしていない場合でも動作することがあります。機器やトランクが SIP INFO や RTP telephone-event のネゴシエーションに対応していなくても、音声トーンは通過できる場合があります。

これは、基本的な接続、古いゲートウェイ、機能サポートが限られたシステムで役立ちます。トーンが保たれていれば、受信側は数字を解釈できます。

ただし、この利点は信頼性の限界を隠すものではありません。シグナリングに依存しないことは有用ですが、メディア品質がより重要になります。

聞いて確認できるためトラブルシューティングが容易

インバンド DTMF はトーンが聞こえるため、トラブルシューティングで確認しやすい場合があります。技術者は通話録音やメディアストリームを聞き、トーンが存在するか確認できます。

これは、数字が音声に聞こえない別イベントとして送られる帯域外方式とは異なります。基本的な現場確認では、可聴トーンにより電話機が DTMF を生成したかどうかを確認できます。

さらに詳しい調査には、コーデック、パケットキャプチャ、ゲートウェイログ、IVR 検出設定、オーディオレベルの確認が必要です。

インバンド DTMF と他の DTMF 方式の比較

インバンド DTMF と RTP Telephone-Event

RTP telephone-event は、RFC 2833 および後継の RFC 4733 と関連し、DTMF 数字を通常の音声トーンではなく RTP イベントとして送ります。数字情報はメディア経路を通りますが、符号化された音声ではなく構造化イベントとして表現されます。

この方式は、音声圧縮の影響を受けにくいため VoIP でよく選ばれます。システムはコーデックがトーン波形を保持することに依存せず、数字、持続時間、イベント情報のデジタル表現を送ります。

インバンド DTMF は音声ベースのシステムには簡単ですが、圧縮 IP 音声ネットワークでは RTP telephone-event のほうが通常信頼性が高くなります。

インバンド DTMF と SIP INFO

SIP INFO は、アクティブなセッション中に SIP シグナリングで DTMF 情報を送ります。数字を音声経路に入れる代わりに、端末が数字情報を含む INFO メッセージを受信側へ送ります。

SIP INFO は数字を音声として送らないため、オーディオコーデックによる歪みを避けられます。ただし、シグナリング経路の対応と相互運用性に依存します。プラットフォームごとに SIP INFO DTMF の実装が異なるため、互換性テストが必要です。

インバンド DTMF はメディアベース、RTP telephone-event は RTP 内のイベントベース、SIP INFO はシグナリングベースです。適切な方式は、端末、ゲートウェイ、トランク、IVR 要件、ネットワーク設計によって決まります。

インバンド DTMF とアウトオブバンド DTMF

アウトオブバンド DTMF は、数字を通常の音声音声の外で送る方式です。RTP telephone-event と SIP INFO が一般的な例です。目的は、音声トーンの保持に依存しないことです。

圧縮コーデックや複雑なメディア処理を使う VoIP システムでは、帯域外方式のほうが適していることが多くあります。IVR、コンタクトセンター、SIP トランクでの数字認識を改善できます。

レガシーの音声トーン互換性が必要な場合、または通話経路がトーンを正確に保持すると分かっている場合、インバンド DTMF は引き続き有用です。

ハイブリッドネットワークでの方式選択

ハイブリッドネットワークでは方式間の変換が必要になることが多くあります。SIP トランクは RTP telephone-event を使用し、アナログ機器はインバンドトーンを必要とする場合があります。ゲートウェイは RTP telephone event を検出し、アナログ側で可聴 DTMF を再生成できます。

逆の場合もあります。アナログ電話が VoIP ゲートウェイへインバンドトーンを送り、ゲートウェイがそれを IP 側の RTP telephone event に変換します。

適切なゲートウェイ設定は不可欠です。両側が同時に DTMF を生成したり、変換が無効になっていたりすると、重複数字や欠落数字が発生します。

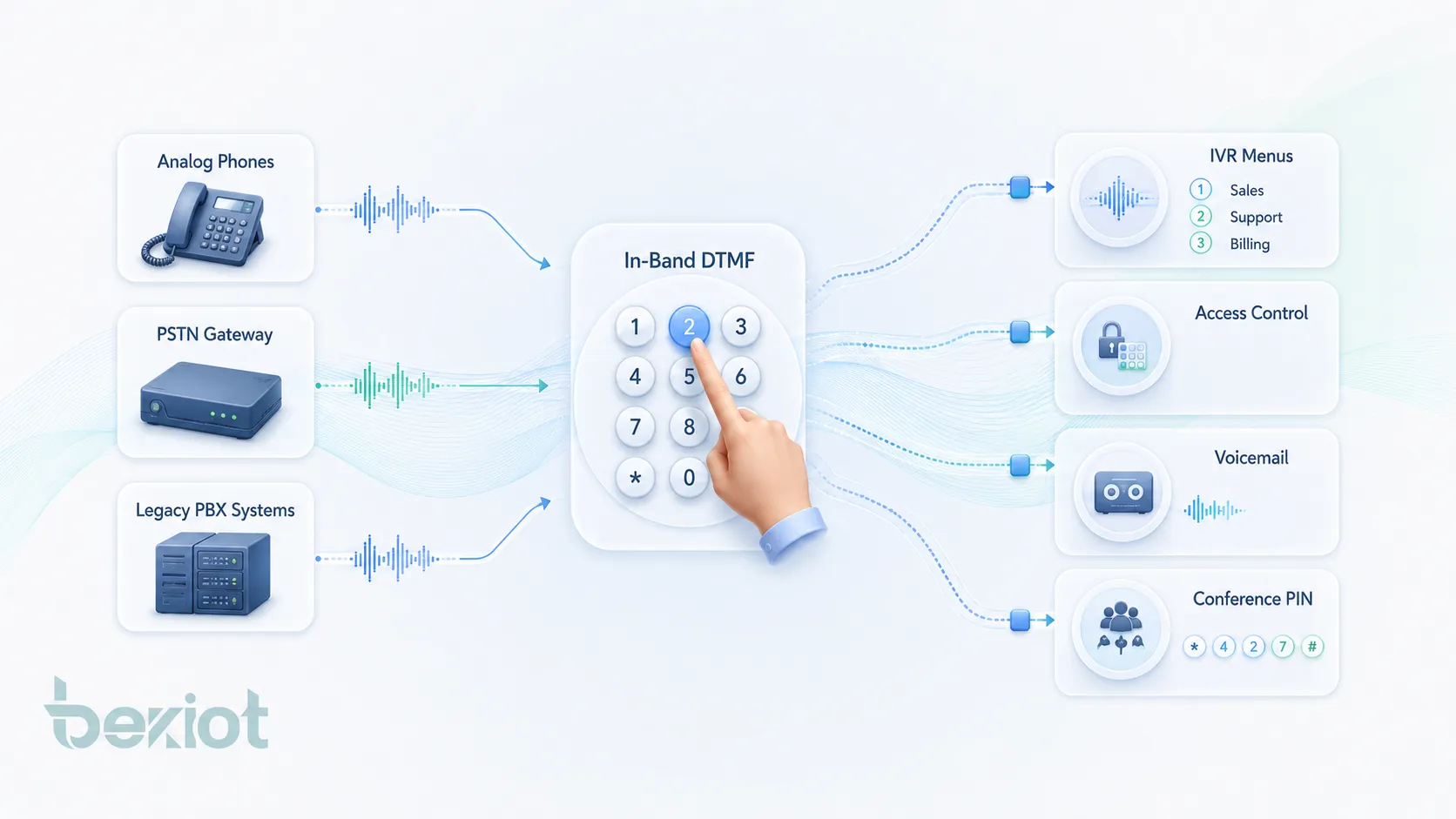

インバンド DTMF の用途

IVR メニュー操作

IVR システムは、発信者にメニュー選択を行わせるために DTMF を使用します。発信者は販売なら 1、サポートなら 2、オペレーターなら 0 を押します。IVR がオーディオストリームから数字を検出する場合、インバンド DTMF を使えます。

これは従来型電話や、ゲートウェイ接続された一部の VoIP システムで一般的です。適切なコーデックを使用し、過剰な処理を避ける音声経路で最も安定します。

メニュー選択が認識されないという報告がある場合、DTMF 方式とコーデック設定を確認する必要があります。

ボイスメールと会議 PIN 入力

ボイスメールシステムや会議ブリッジでは、PIN、メールボックス番号、メニューコマンドの入力が必要になることがあります。インバンド DTMF はこれらの数字を可聴トーンとして運べます。

ボイスメールや会議システムが音声トーン検出を前提としている場合に有効です。ただし、ユーザーが圧縮 VoIP 経路で接続すると、数字認識が不安定になることがあります。

現代の SIP 会議システムでは RTP telephone-event がよく選ばれますが、レガシー相互接続ではインバンド DTMF がまだ必要な場合があります。

アクセス制御とドアエントリー

アクセス制御システムでは、ドア解錠、ゲート制御、エレベーター制御、リモートコマンド入力に DTMF 数字を使うことがあります。ユーザーはインターホンに電話し、数字またはコードを押してドアを開けます。

古いドアホンやアクセスシステムでは、コントローラーが可聴トーンを聞くため、インバンド DTMF が一般的です。これらを VoIP へゲートウェイ経由で接続する場合、正しいインバンドトーン品質が重要になります。

アクセス制御用途では、トーンベース制御が物理セキュリティへ影響するため、設計に注意が必要です。認証、発信者権限、コマンド制限を考慮する必要があります。

遠隔制御と自動化

一部の遠隔システムでは、単純な制御コマンドに DTMF を使います。ユーザーはキーを押して、開始、停止、リセット、解錠、確認、機能選択を行えます。インバンド DTMF はこれらのコマンドを音声チャネルで運びます。

これはレガシー自動化、ページング制御、アラーム確認、無線インターフェース、ユーティリティシステム、簡単な電話制御機器に見られます。完全なデータインターフェースがない場合に有用です。

重要な制御では、DTMF を認可とログ記録と組み合わせる必要があります。単純なトーン制御だけでは、機密操作に十分安全とは限りません。

PSTN ゲートウェイとアナログアダプターの相互運用

PSTN ゲートウェイとアナログ電話アダプターは、インバンド DTMF を扱う必要があることが多いです。アナログ機器は自然にトーンを生成しますが、IP ネットワークは telephone-event シグナリングを好む場合があります。ゲートウェイは設定に応じて、トーンを検出、透過、抑制、再生成できます。

これは、アナログ電話、FAX に近い機器、エレベーター電話、アラームパネル、ドアホン、レガシー PBX を SIP トランクまたは IP PBX に接続するシステムでよく見られます。

ゲートウェイの DTMF 設定は、SIP サーバー、トランクプロバイダー、端末要件と一致させ、数字の欠落や重複を避ける必要があります。

コールセンターとカスタマーサービス

コールセンターでは、IVR 選択、口座番号入力、支払いルーティング、エージェント転送、セルフサービスに DTMF が使われます。PSTN やアナログ接続システムから通話が来る場合、インバンド DTMF が存在することがあります。

コールセンターでは、DTMF の信頼性が顧客体験に影響します。数字が失敗すると、発信者は入力を繰り返し、誤ったキューに入り、通話を切る可能性があります。

現代のコンタクトセンターでは VoIP 経路に帯域外方式を好むことが多いですが、一部のトランク、ゲートウェイ、顧客アクセス経路ではインバンド互換性が必要な場合があります。

導入時の検討事項

適切なコーデックを選ぶ

コーデック選択は、インバンド DTMF 導入の最初の検討事項です。インバンドトーンを保持する必要がある場合、トーンを正確に運べるコーデックを使用します。この理由で G.711 がよく使われます。

低ビットレートコーデックは帯域を削減できますが、DTMF トーンを歪ませる可能性があります。通話経路で圧縮コーデックを使う必要がある場合は、RTP telephone-event の方が適していることがあります。

コーデックポリシーは DTMF 方式と一致させる必要があります。インバンド DTMF がすべてのコーデックで可靠に動作すると想定してはいけません。

有害なオーディオ処理を避ける

オーディオ処理機能はインバンド DTMF に影響します。エコーキャンセル、ノイズ抑制、自動ゲイン制御、音声活動検出、無音抑制、トランスコーディングは、トーン信号を変える可能性があります。

これらの機能は音声品質には有効ですが、設定が不適切だとトーン検出を妨げます。一部のシステムには、問題を防ぐための DTMF 検出および抑制ロジックがあります。

インバンド DTMF は、本番と同じメディア処理を有効にした状態でテストする必要があります。

ゲートウェイ設定を確認する

ゲートウェイには、in-band、RFC 2833 または RFC 4733 telephone-event、SIP INFO、auto、変換モードなどの DTMF 設定があります。誤ったゲートウェイ設定は DTMF 障害の一般的な原因です。

アナログ機器がインバンドトーンを送る場合、ゲートウェイはそれを音声として透過するか、telephone event に変換できます。VoIP 側が telephone event を送る場合、ゲートウェイはアナログ側で可聴トーンを再生成できます。

ゲートウェイ、SIP サーバー、トランクプロバイダー、端末は、DTMF の扱い方について一致している必要があります。

実際の通話経路をテストする

DTMF は、2 つのローカル内線だけでなく、実際の通話経路でテストする必要があります。内部通話、SIP トランク通話、PSTN 通話、携帯通話、IVR アクセス、ボイスメール、アクセス制御コマンド、会議 PIN 入力を確認します。

内部で動作する方式でも、トランクやゲートウェイを通ると、コーデック、メディア経路、DTMF 変換が変わり失敗することがあります。重要なシナリオをすべてテストする必要があります。

実際の通話経路テストは、導入後の顧客向け障害を防ぐのに役立ちます。

重複数字を防ぐ

インバンドトーンと帯域外イベントが同時に受信システムへ届くと、数字が重複することがあります。たとえば、ゲートウェイが可聴トーンを透過しながら RTP telephone-event も生成する場合です。

受信システムは同じキーを 2 回検出する可能性があります。これは IVR の誤選択、PIN エラー、アクセスコマンド失敗を引き起こします。

システムは DTMF の透過、抑制、変換を一貫して設定し、受信アプリケーションに届く有効な数字方式を 1 つにする必要があります。

インバンド DTMF の導入は、コーデック選択、オーディオ処理、ゲートウェイ動作、トーンレベル、タイミング、エンドツーエンドの通話経路テストに依存します。

インバンド DTMF のよくある問題

数字が検出されない

最も一般的な問題は、受信システムが数字を検出しないことです。これは、コーデックがトーンを歪ませた、トーンが短すぎた、レベルが低すぎた、またはオーディオ処理が信号の一部を除去した場合に起こります。

トラブルシューティングでは、コーデック、DTMF モード、ゲートウェイ設定、IVR 検出器設定、トーン時間、パケットロス、メディアストリーム内でトーンが聞こえるかを確認します。

インバンド検出が不安定なままであれば、VoIP 経路では RTP telephone-event へ切り替える方がよい場合があります。

誤った数字が検出される

トーンが歪んだり、音声やノイズが DTMF 周波数に似たりすると、誤った数字が検出されることがあります。現代の検出器は誤検出を避けようとしますが、音声条件が悪いとエラーが起こります。

この問題は、騒音環境、圧縮メディア経路、ゲイン設定が不適切なシステムで起こりやすく、IVR、PIN 入力、遠隔制御に影響します。

オーディオレベル調整、コーデック変更、検出器チューニングにより、誤検出を減らせます。

重複数字

1 つの数字が複数方式で同時に運ばれると、重複数字が起こります。たとえば、インバンドトーンが音声に残り、同時にゲートウェイが RTP telephone event を送る場合です。

重複数字は深刻なユーザー体験の問題を起こします。1 を押しただけなのに 11 と解釈されたり、PIN の各桁が 2 回数えられて失敗したりします。

解決策は通常、DTMF の抑制または変換を正しく設定し、受信システムが 1 つの数字ソースだけを受け取るようにすることです。

圧縮コーデックによる失敗

圧縮コーデックはインバンド DTMF 失敗の頻繁な原因です。音声に最適化されたコーデックは、DTMF トーンを十分な精度で再現できない場合があります。その結果、数字の欠落や誤検出が起こります。

帯域削減が必要な場合、低ビットレートコーデックにインバンドトーンを無理に通すより、帯域外 DTMF を使う方がよいことがあります。

インバンド DTMF では、G.711 形式の音声が強い圧縮より安全です。

片方向 DTMF の問題

DTMF が一方向では動作し、反対方向では動作しないことがあります。発信者は IVR に数字を送れるが、リモートシステムはコマンドを返せない、またはその逆です。これは、ゲートウェイ設定の非対称、異なるコーデック、NAT traversal、異なるメディア経路を示すことがあります。

トラブルシューティングでは、両方向の通話、シグナリング、メディアトレースを確認します。一方向で動作するからといって、両方向で動作するとは限りません。

ゲートウェイ、トランク、インターホン、アクセス制御では方向別テストが重要です。

インバンド DTMF のベストプラクティス

適切な場面でのみ使用する

インバンド DTMF は、受信システムが可聴トーンを期待している場合、またはレガシー互換性が必要な場合に使うべきです。アナログインターフェース、一部の PSTN 経路、単純なトーン制御システムに適しています。

純粋な VoIP 経路、特に圧縮を使う場合、RTP telephone-event の方が信頼性が高いことが多いです。最適な方式は、1 台の機器設定ではなく、システム全体で決まります。

通話経路と受信アプリケーションを確認せずに、インバンド DTMF を標準設定として使うのは避けるべきです。

透明なオーディオコーデックを優先する

インバンド DTMF が必要な場合は、トーンをよく保持するコーデックを使用します。G.711 は、多くの圧縮コーデックより透明に音声を運ぶため、よく使われます。

インバンド DTMF が必要な通話が、トーン品質を損なうコーデックへ予期せずフォールバックしないよう、コーデックネゴシエーションを制御する必要があります。

コーデックポリシーは、トランク、ゲートウェイ、端末、IVR システムごとに文書化するべきです。

ゲートウェイを一貫して設定する

ゲートウェイはネットワーク全体で一貫して設定する必要があります。インバンドトーンを透過するのか、RTP telephone event に変換するのか、telephone event をトーンへ戻すのか、重複音声を抑制するのかを明確にします。

一貫しないゲートウェイ設定は、特に複数拠点構成やトランク要件が異なる環境で、診断しにくい問題を生みます。

明確な DTMF 計画は、VoIP ゲートウェイ導入の一部であるべきです。

タイミング、レベル、数字精度をテストする

テストには、数字の持続時間、桁間の遅延、トーンレベル、検出精度、繰り返し入力を含めます。0 から 9 だけでなく、アプリケーションが使う * と # もテストします。

実際に数字を受信する IVR、ボイスメール、会議システム、ドアコントローラー、アプリケーションでテストします。ある受信側で成功しても、別の受信側で成功するとは限りません。

DTMF テストは、コミッショニング時と、コーデック、トランク、ゲートウェイ、IVR の変更後に実施する必要があります。

ルートごとに DTMF 方式を記録する

大規模システムでは、ルートごとに異なる DTMF 方式を使うことがあります。内部 SIP 通話は RTP telephone-event を使い、アナログゲートウェイ通話はインバンドを必要とし、SIP トランクは特定のペイロードを要求し、レガシーアクセスシステムは音声トーンを必要とする場合があります。

ルートごとの DTMF 方式を記録することで、トラブルシューティングが容易になります。また、将来のエンジニアが影響を理解せずに設定を変更することを防げます。

DTMF 文書には、端末設定、ゲートウェイ設定、トランクプロバイダー要件、受信アプリケーション要件を含める必要があります。

保守とトラブルシューティングのヒント

シグナリングとメディアの両方を取得する

DTMF のトラブルシューティングでは、シグナリングとメディアの両方を確認する必要があります。SIP メッセージは telephone-event または SIP INFO がネゴシエーションされたかを示します。メディアキャプチャは、インバンドトーンが音声ストリームに存在するかを示します。

システムがインバンド DTMF を使用しているなら、トーンはメディア波形で聞こえるか見えるはずです。RTP telephone-event を使う場合、数字は別の RTP ペイロードイベントとして現れます。

実際にどの方式が使われているかを理解することが、DTMF 問題解決の第一歩です。

コーデックネゴシエーションを確認する

インバンド DTMF が失敗する場合、コーデックネゴシエーションを確認する必要があります。通話の一方向では G.711、反対方向では圧縮コーデックを使うことがあります。トランクがトランスコーディングを強制したり、会議ブリッジがメディア形式を変えたりする場合もあります。

インバンド DTMF がトランスコーディングを通過すると、検出信頼性が低下します。エンジニアは SDP、ゲートウェイログ、メディアサーバーの動作を確認する必要があります。

コーデック不一致は、DTMF が一部の通話では動作し、他の通話では動作しない最も一般的な理由の一つです。

IVR とアプリケーション設定を確認する

受信アプリケーションには独自の DTMF 検出設定がある場合があります。IVR、ボイスメールサーバー、会議ブリッジ、アクセスコントローラーでは、検出感度、最小トーン時間、タイムアウト、許可数字を設定できます。

受信側が帯域外イベントを期待しているのにインバンドトーンを受けると、数字を処理しない場合があります。逆にインバンドトーンを期待しているのにゲートウェイが抑制すると、数字が欠落します。

アプリケーション設定は、通話経路が実際に届ける DTMF 方式と一致する必要があります。

歪みを聞いて確認する

通話録音やパケットキャプチャを聞くことで、トーンの歪みを確認できます。DTMF トーンがクリップしている、弱い、ノイズが多い、途切れている場合、受信側は安定して復号できません。

歪みは、ゲイン問題、圧縮、パケットロス、エコーキャンセラー、音響フィードバック、アナログインターフェース品質の低さによって起こります。

数字が音として運ばれるため、音声確認はインバンド DTMF の診断に特に有効です。

ネットワークやトランク変更後にテストする

SIP トランク移行、ゲートウェイ交換、コーデックポリシー更新、SBC 変更、IVR アップグレード、キャリアルーティング変更後に、DTMF の動作が変わることがあります。通話は正常につながっても、DTMF が停止する場合があります。

重要な通信変更後は、IVR メニュー、ボイスメール PIN、会議アクセス、アクセス制御コマンド、その他 DTMF に依存する機能をテストします。

DTMF は VoIP 変更の回帰テストに含めるべきです。

セキュリティとユーザー体験におけるインバンド DTMF

PIN 入力とプライバシー

DTMF は PIN 入力によく使われます。インバンドモードでは、トーンが音声ストリーム内に存在する可能性があります。通話が録音される場合、システムがマスク、抑制、保護しない限り、そのトーンも録音される可能性があります。

銀行、決済、アクセス制御、アカウント確認などの機密用途では、DTMF 数字をどのように保護するかを検討する必要があります。安全な入力方式、DTMF マスキング、別の決済入力ツールを使うシステムもあります。

数字がパスワード、PIN、機密コマンドを表す場合、インバンド DTMF は慎重に評価する必要があります。

誤入力と誤ルーティング

DTMF 検出が不安定だと、ユーザー体験に影響します。数字を見逃すと発信者は同じ IVR メニューに残ります。誤った数字は間違った部門へ転送します。重複数字は PIN 失敗を引き起こします。

これらの問題はユーザーを不満にし、通話処理時間を増やします。カスタマーサービスでは、DTMF が不安定だとユーザーがセルフサービスを完了できず、オペレーター負荷が増えます。

良い DTMF 設計は、技術的信頼性と顧客体験の両方を支えます。

コマンド認可

DTMF をドア、ゲート、アラーム、ページング、自動化システムの制御に使う場合、認可が重要になります。追加制御がなければ、正しいトーンを送れる人は誰でも機能を起動できる可能性があります。

機密機能は単純な DTMF 数字だけに依存すべきではありません。発信者 ID 検証、認証、アクセスリスト、時間ルール、ログ、オペレーター確認が必要になることがあります。

DTMF は制御入力として有用ですが、安全な制御ワークフローに統合する必要があります。

結論

インバンド DTMF は、キーパッドの数字を可聴トーンとして、音声を運ぶ同じオーディオストリーム内で送信する方式です。単純で馴染みがあり、多くのアナログ、PSTN、IVR、ボイスメール、会議、アクセス制御、レガシー PBX システムと互換性があります。

主な技術的特徴には、オーディオベースの伝送、別のシグナリングチャネル不要、アナログインターフェースとの互換性、コーデック挙動への敏感さ、トーン時間とレベルへの依存、正確な受信側検出の必要性があります。主な利点は、レガシー互換性、シンプルなオーディオ経路での動作、アナログ電話との自然な適合です。

現代の VoIP システムでは、インバンド DTMF は慎重に使う必要があります。G.711 のような透明な音声経路で最もよく動作し、圧縮コーデック、トランスコーディング、ノイズ抑制、エコーキャンセル、パケットロス、ゲートウェイ設定の不一致では不安定になります。多くの SIP および IP 音声環境では、RFC 4733 に基づく RTP telephone-event の方が信頼性が高いことが多く、SIP INFO は一部のシグナリングベース実装で使われます。最適な選択は、端末、ゲートウェイ、トランク、IVR、実際の通話経路テストによって決まります。

FAQ

簡単に言うと、インバンド DTMF とは何ですか？

インバンド DTMF とは、キーパッドの数字を通常の音声オーディオストリーム内の可聴トーンとして送る方式です。受信側システムは音声を聞いてトーンを検出します。

アナログ電話、PSTN システム、IVR メニュー、ボイスメール、一部のレガシー通信システムでよく使われます。

インバンド DTMF と RFC 2833 または RFC 4733 の違いは何ですか？

インバンド DTMF は数字を音声トーンとして送ります。RFC 2833 と RFC 4733 は、通常の音声ではなく構造化された RTP telephone-event パケットとして DTMF を送ります。

RTP telephone-event は、音声コーデックの圧縮の影響を受けにくいため、VoIP ネットワークでは通常より信頼性があります。

インバンド DTMF に最適なコーデックはどれですか？

G.711 は、多くの圧縮コーデックよりもオーディオトーンを透明に保持するため、インバンド DTMF でよく選ばれます。

低ビットレートコーデックは DTMF トーンを歪ませ、数字の欠落や誤検出を起こす可能性があります。

なぜインバンド DTMF は VoIP で失敗することがありますか？

インバンド DTMF は、圧縮コーデック、トランスコーディング、パケットロス、エコーキャンセル、ノイズ抑制、誤ったゲイン、短いトーン時間、ゲートウェイ設定ミスによって失敗することがあります。

DTMF はあるルートでは動作し、別のルートでは失敗することがあるため、完全な通話経路のテストが必要です。

インバンド DTMF はどこでよく使われますか？

IVR メニュー、ボイスメール、会議 PIN 入力、アクセス制御、ドアエントリー、アナログゲートウェイ、PSTN 接続、レガシー PBX、遠隔制御でよく使われます。

受信システムが可聴 DTMF トーンを期待している場合に特に有用です。

インバンド DTMF は PIN 入力に安全ですか？

インバンド DTMF は、PIN トーンを音声ストリーム内や通話録音に露出させる可能性があります。機密用途では、マスキング、安全な入力方式、アクセス制御、暗号化、代替シグナリング方式を検討する必要があります。

決済、銀行、アクセス制御では、DTMF の安全性を慎重に評価する必要があります。
