トランシーバーは、警備チーム、工場、倉庫、建設現場、交通・物流業務、緊急対応、その他安定した迅速な音声通信を必要とする多くの現場で広く使われています。頻繁に持ち運ばれ、ボタンを押され、落下し、厳しい環境で使用されるため、長期間の使用により不具合が徐々に発生することがあります。すぐに分かる問題もあれば、ユーザーが点検や修理の必要性に気づく前に通信品質へ影響を与える問題もあります。
本記事では、トランシーバーによく見られる故障、考えられる原因、実用的なトラブルシューティング方法を説明します。保守担当者、システムインテグレーター、現場ユーザーが無線通信を安定させる方法を理解できるよう、技術面と用途面の両方から解説します。ディスパッチシステム、RoIPゲートウェイ、IP電話、統合型緊急通信プラットフォームを併用している組織では、小さなハンディ無線機の不具合でも広い通信ワークフローに影響する可能性があるため、早期発見が特に重要です。
トランシーバー故障診断が重要な理由
通信の信頼性は日常業務に影響する
多くの業界では、トランシーバーは単なる便利な通話ツールではありません。業務上の通信チェーンの一部です。装置が正しく受信できない、明瞭に送信できない、または音声が不安定になると、チームの連携が遅くなり、対応効率が低下します。特に、ディスパッチ、調整、警報、緊急対応のために音声通信が必要な安全関連の現場では深刻です。
そのため、一般的な無線機の故障を単なる小さなハードウェア不具合として扱うべきではありません。通信リスクとして理解する必要があります。アンテナ不良、PTTボタンの損傷、音声出力段の異常は、最初は小さく見えても、時間の経過とともに通信距離、明瞭度、信頼性を低下させます。
基本的な保守は長期的な修理コストを抑える
多くの無線機トラブルは、物理的摩耗、不適切な使用習慣、または小さな部品故障から始まります。保守を先延ばしにすると、パワーアンプの損傷、出力段の故障、PCB接続不良など、より高額な故障へ拡大する可能性があります。したがって、完全な通信障害を待つよりも、予防点検の方が費用対効果に優れています。
トランシーバーの故障は、送信距離、音声品質、現場連携に影響が出た後よりも、初期段階で対処した方がはるかに解決しやすいものです。

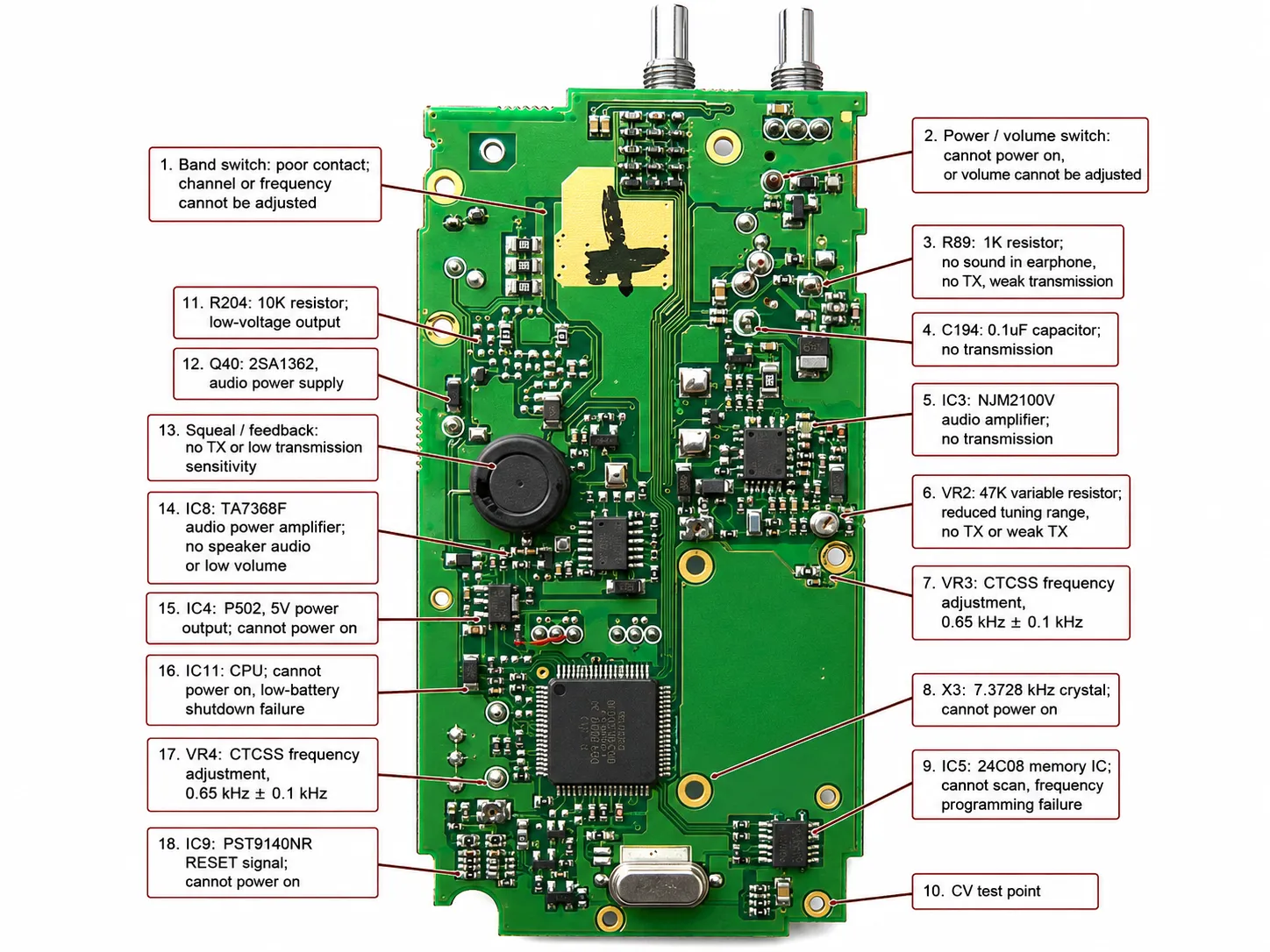

トランシーバーの一般的な故障と解決策
1. 電源投入後に緑ランプが点灯したままで受信できない
この故障は、従来型のアナログ無線機でよく見られます。電源を入れると緑のインジケーターが点灯し続けますが、ノイズが出ず、他の無線機からの有効な信号も受信できません。装置は動作しているように見えますが、実際には正しく受信していません。
考えられる原因の一つは、スケルチ比率または関連するしきい値が誤って設定されていることです。例えば、低すぎる設定になっている場合があります。周囲の外部信号干渉も受信動作に影響することがあります。これらを除外した場合、ハードウェア点検が必要です。PCB背面のディスクリミネータまたは復調器が故障している場合があり、400 MHzまたは450 MHzなど、適切なバンド仕様に合わせて交換する必要があります。また、落下や衝撃により復調器の接点が割れることでも同様の故障が起こります。周辺のコンデンサが劣化、破損、性能低下している可能性もあります。

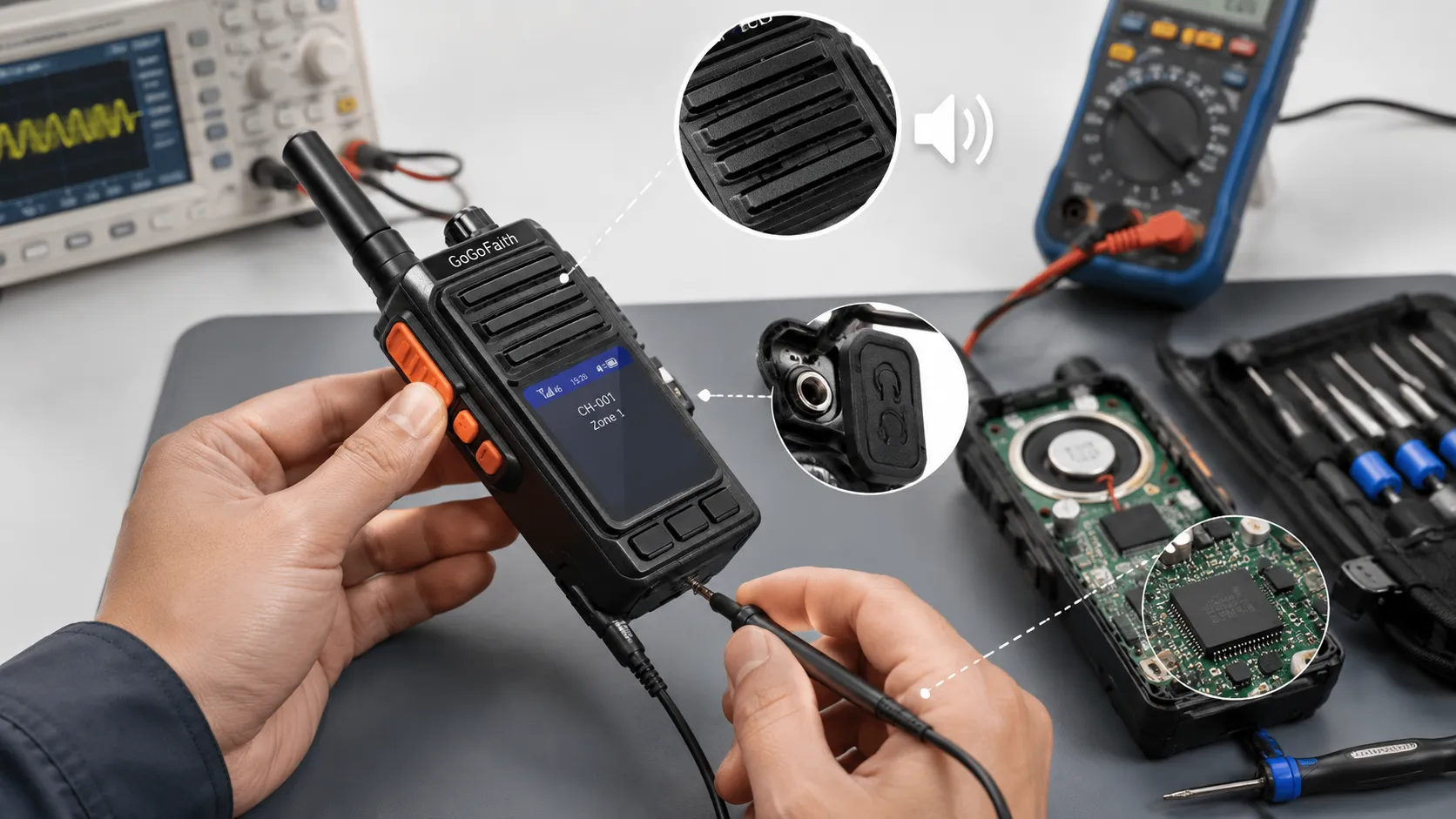

実際の保守手順としては、まず設定と周辺干渉を確認し、次に復調器と関連部品を点検し、最後に周辺コンデンサや損傷したはんだ箇所を確認します。この故障は無視すべきではありません。インジケーターが正常に見えても受信できない無線機は、ユーザーに正常動作していると誤解させやすいためです。
2. 音声出力がない
もう一つの一般的な故障は、音声出力がないことです。起動時にチャンネル番号を音声案内せず、信号を受信してもスピーカーから音声が出ません。これは通常、基本電源回路ではなく音声経路に問題があることを示します。
トラブルシューティングは音量スイッチから始めるべきです。音量スイッチが故障していると、無線機の電源は入っているように見えても利用可能な音声が出ません。イヤホンジャックも確認が必要です。ジャック不良によりスピーカー経路が遮断されることがあります。その後、スピーカー本体をテストし、続いて音声パワーアンプ段を確認します。多くの場合、これらの箇所を調べることで原因を素早く特定できます。
この故障は現場運用で重要です。ユーザーは送信できても、相手の返答を聞けない可能性があるからです。そのため、特に騒音の多い作業現場では、問題がすぐに発見されないことがあります。
3. バンドスイッチで周波数を正常に調整できない
バンドスイッチで周波数を正常に調整できない場合、もっとも可能性が高い原因は、スイッチ周辺の物理的問題または部品レベルの問題です。スイッチ自体が損傷している場合や、周辺のコンデンサが劣化、ひび割れ、脱落している場合があります。
この故障は周波数またはバンド選択に影響するため、無線機が目的のチャンネル範囲で動作できなくなる可能性があります。保守では、スイッチ接点の状態と周辺回路を重点的に確認します。衝撃や長期使用により部品が緩んでいる場合は、交換または再はんだ付けが必要です。
4. アンテナ損傷
アンテナはトランシーバーの最重要部品の一つであり、送信と受信の両方に直接影響します。アンテナが損傷したり機能しなくなったりすると、通信性能は必ず低下します。損傷したアンテナをすぐに交換または修理しない場合、無線機の出力部にも影響する可能性があります。
不適切な使用習慣はアンテナ故障の主な原因です。アンテナをつかんで無線機全体を持ち上げたり、アンテナを持って振り回したり、アンテナコネクタに繰り返し力をかけたりするユーザーがいます。TNC、BNC、SMAなどのアンテナインターフェースは信号用の専門コネクタであり、機械的な持ち手ではありません。このような誤った扱いは、時間の経過とともに構造を損傷します。アンテナ外装が割れたり、コネクタピンが折れたり、接触面が変形したり、アンテナピンとメイン基板の接続部がはんだ剥がれを起こしたりします。
はんだ剥がれが発生すると、送信経路の定在波比が急激に上昇することがあります。通常、VSWR値は1.5未満であるべきです。定在波が高い状態で送信を続けると、保護設計が弱い機器ではパワートランジスタ、RFパワーアンプモジュール、または出力電力抵抗が損傷する可能性があります。これらの故障は初期段階では発見が難しく、ユーザーは通信距離が明らかに短くなってから問題に気づくことが多いです。
そのため、アンテナとアンテナベースの接続が確実か、黒ずみや汚れがないか、アンテナ本体に目に見える損傷がないかを定期的に確認する必要があります。損傷が見つかった場合は、同じ種類で同じ周波数仕様の純正アンテナに交換することが最も安全な対応です。
5. PTT（Push-to-Talk）ボタン故障
PTTボタンは、トランシーバーの中でも使用頻度が最も高い部品の一つです。修理品の中には、PTTキー外側のゴムが劣化または損傷し、通常使用に支障をきたしているものがあります。別のケースでは、PCB上のキースイッチ自体に故障が及び、PTT不良や送信不能を引き起こします。
PTTボタンは送信動作を直接制御するため、この部分が少しでも不安定になると、実際の運用中に無線機が信頼できないように見えます。修理時には、ボタンの操作感、防水・防塵性能、長期信頼性を元の設計に近づけるため、可能な限り純正部品を使用することが望まれます。
注意すべき技術的な故障ポイント
RF部品と信号経路の安定性
受信と送信の品質は、RF部品と安定した信号経路に大きく依存します。復調器、アンテナ経路、コネクタの完全性、出力段に関する問題は、いずれも通信性能の低下につながります。アナログ無線機では、400 MHzまたは450 MHz構成など、バンド固有の部品が装置仕様に正しく合っている必要があります。
音声回路の完全性
起動音声が消えたり、受信音声が聞こえなかったりする場合は、音声チェーンを慎重に確認する必要があります。これには音量コントロール、イヤホンジャック、スピーカー、音声アンプ部が含まれます。この領域の故障は、RF側がまだ動作しているにもかかわらず、無線機が“死んだ”ように見える原因になります。
日常使用による機械的摩耗

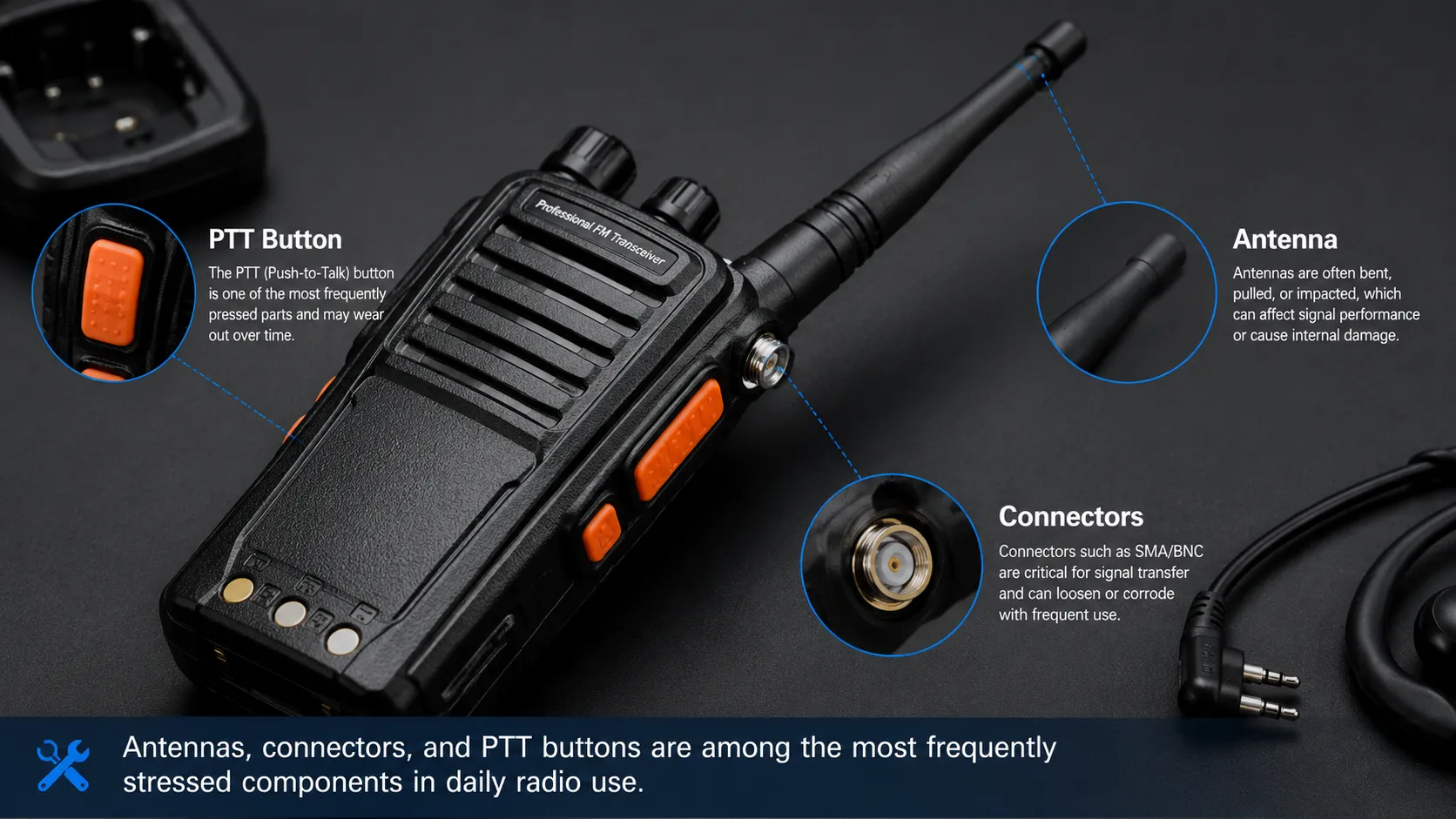

多くの無線機故障は製造上の問題ではなく、現場での扱い方によって発生します。繰り返しの落下、アンテナを引っ張ること、キーを強く押しすぎること、ほこりや湿気への曝露は、すべて摩耗を早めます。したがって、定期点検は修理と同じくらい重要です。
多くの場合、アンテナやPTTキーの故障は通信設計の弱さではなく、日常運用で長期的に加わる機械的ストレスによって発生します。
これらの問題が現代の通信システムに与える影響
ディスパッチとチーム連携への影響
現代の環境では、トランシーバーは孤立した装置ではないことが多くあります。ディスパッチコンソール、録音システム、RoIPゲートウェイ、SIPプラットフォーム、または制御室通信システムに接続される場合があります。無線機にハードウェア故障が発生すると、問題は一人のユーザーだけでなく、現場スタッフと集中型通信プラットフォームの間の広い連携チェーンにも影響します。
例えば、アンテナが損傷して送信が弱い無線機の場合、Radio over IPゲートウェイ経由の通話はディスパッチ側では正常に見えても、現場の応答は不完全または不明瞭になる可能性があります。同様に、PTTボタンの故障は、ユーザーがクロスネットワーク通信システムに音声を送る能力を妨げます。
予防保守が統合ソリューションを支える理由
Becke Telcomは、産業通信、RoIP統合、SIPベースの通信システム、ディスパッチ指向のソリューションに注力しています。実際の導入では、安定した端末機器がソリューション全体の性能に不可欠です。高度なディスパッチソフトウェアや統合通信アーキテクチャを使っている現場でも、エンドポイントの品質は重要です。
そのため、保守ガイドは通信システムの信頼性の一部として扱うべきです。無線機の点検、アンテナ確認、PTTテスト、音声経路のチェックは、統合通信ネットワークを信頼できる状態に保つための基本的かつ重要な手順です。
実用的な保守推奨事項
正しい操作習慣を守る
無線機をアンテナで持ち上げたり、コネクタを引っ張ったり、使用中に振り回したりしないでください。本体またはベルトクリップを使用してください。適切な扱いは、アンテナ寿命とコネクタ信頼性を延ばします。
摩耗しやすい部品を定期的に点検する
アンテナ、アンテナベース、PTTキー、イヤホンジャック、スピーカー開口部を定期的に点検してください。ひび割れ、緩み、汚れ、変色、不安定な動作がないか確認します。これらの兆候は、完全故障の前に現れることが多いです。
正しい純正部品で交換する
修理が必要な場合は、純正部品または仕様に合った部品を選んでください。特にアンテナ、PTTアセンブリ、バンド関連の回路部品では重要です。不適合な交換部品は性能を低下させたり、さらなる故障を引き起こしたりする可能性があります。
修理後に通信距離をテストする
修理完了後は、実際に近い条件で無線機をテストしてください。受信、送信音声の明瞭度、起動音、チャンネル動作、通信距離を確認します。電源が入るだけでは完全復旧とは限らず、通信距離と安定性を確認して初めて復旧したと判断できます。
結論
トランシーバーの一般的な故障には、受信不良、音声なし、バンドスイッチ不良、アンテナ損傷、PTTキー故障が含まれます。これらの問題は最初は小さく見えても、放置すると通信性能に深刻な影響を与え、より重要な内部部品を損傷する可能性があります。
双方向無線通信に依存する組織にとって、迅速なトラブルシューティングと適切な保守は不可欠です。産業およびディスパッチ環境では、こうした保守作業はより大きな通信アーキテクチャも支えます。正しい点検プロセスと良い操作習慣により、装置寿命を延ばし、修理コストを削減し、信頼性の高い音声通信を維持できます。
産業通信と統合ディスパッチソリューションの提供企業として、Becke Telcomは、無線機、RoIPゲートウェイ、SIPシステム、制御室アプリケーションをまたぐ信頼性の高い音声通信を支援します。安定した端末と確実な保守習慣は、信頼できる通信ソリューションを構築する重要な要素です。
FAQ
トランシーバーの緑ランプが点灯しているのに信号を受信できないのはなぜですか？
スケルチ設定の誤り、周囲の信号干渉、復調器またはディスクリミネータの故障、接点の損傷、周辺コンデンサの劣化などが原因として考えられます。
無線機に音声出力がない場合、何を確認すべきですか？
音量スイッチ、イヤホンジャック、スピーカー、音声パワーアンプを確認してください。起動音や受信音声が聞こえない場合、これらが主な関連部品です。
トランシーバーでアンテナが重要なのはなぜですか？
アンテナは送信と受信の両方に不可欠です。損傷すると通信距離と信号品質が低下します。深刻な場合は、出力段やRF部品にも影響する可能性があります。
トランシーバーアンテナの正常な定在波比はどの程度ですか？
通常のVSWR値は一般的に1.5未満です。高すぎる状態で連続送信すると、パワーアンプや関連する出力部品を損傷する可能性があります。
トランシーバーの一般的な故障を防ぐにはどうすればよいですか？
無線機を正しく使用し、アンテナを引っ張ったりアンテナで持ち上げたりしないでください。摩耗しやすい部品を定期点検し、コネクタを清潔に保ち、損傷部品は正しい純正部品に交換してください。
