映像統合通信システムは、単一の映像プロトコルだけで構成されるものではありません。実際のプロジェクトでは、カメラ、NVR、映像プラットフォーム、ディスパッチコンソール、モバイルアプリ、Webクライアント、ドローン、指令センター、第三者のセキュリティシステムが、それぞれ異なる伝送方式を使用することがあります。システム設計の目的は、これらの映像リソースを管理可能なワークフローに接続し、各デバイスや各プラットフォームを孤立させないことです。
典型的な指揮・ディスパッチの場面では、ライブプレビュー、低遅延の会話、映像録画、プラットフォームのカスケード接続、モバイル閲覧、緊急連動、遠隔共有が同時に求められる場合があります。そのため、RTSP、RTP/RTCP、ONVIF、RTMP、HLS、WebRTC、SRT、GB28181 などのプロトコルが同一プロジェクト内で併用されることがよくあります。各プロトコルは異なる課題を解決し、最終的な構成は遅延、互換性、帯域幅、ネットワーク条件、デバイス接続、指令センターの運用要件によって決まります。
なぜ一つの映像方式だけでは不十分なのか

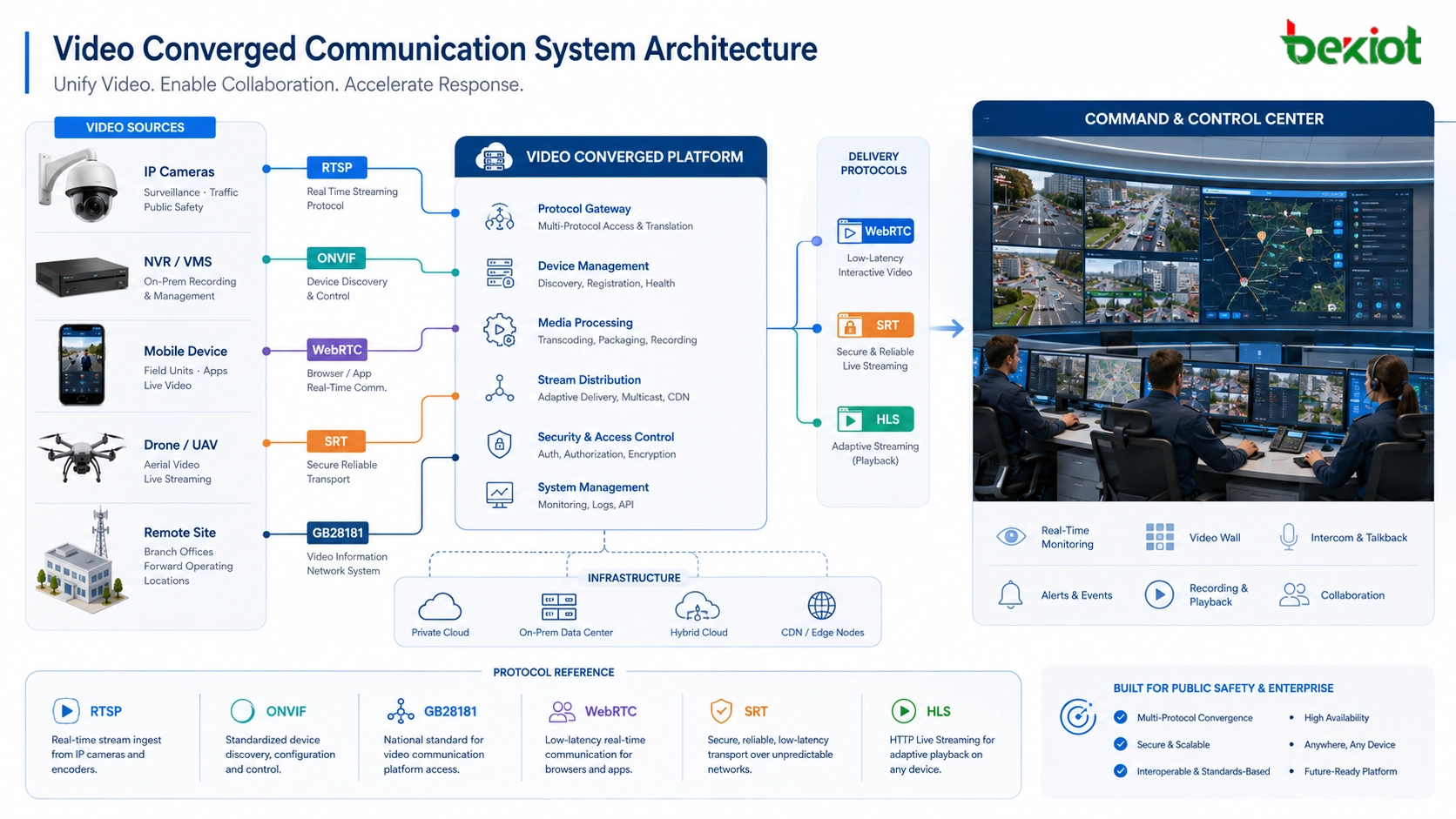

映像通信プロジェクトは通常、複数の階層で構成されます。フロントエンド層には、IPカメラ、ボディカメラ、ドローン、携帯電話、映像インターホン、NVR、DVR、インテリジェントエッジデバイスが含まれます。プラットフォーム層には、映像管理システム、SIPディスパッチプラットフォーム、緊急指令システム、録画サーバー、メディアゲートウェイ、クラウドサービスが含まれます。ユーザー層には、制御室スクリーン、ブラウザクライアント、モバイルアプリ、ディスパッチコンソール、第三者指令プラットフォームが含まれます。
これらの階層は、必ずしも同じプロトコルで通信するわけではありません。カメラはRTSPストリームを提供しても、セキュリティプラットフォームはGB28181接続を要求することがあります。ブラウザは、低遅延の対話ではWebRTCを、安定再生ではHLSを選ぶ場合があります。大規模な公共ネットワーク伝送では、パケットロス環境での信頼性向上のためSRTが必要になることがあります。ドローンやモバイル端末は独自の伝送方式を使い、その後RTMP、HTTP APIデータ、またはSDKベースの映像ストリームを出力することがあります。

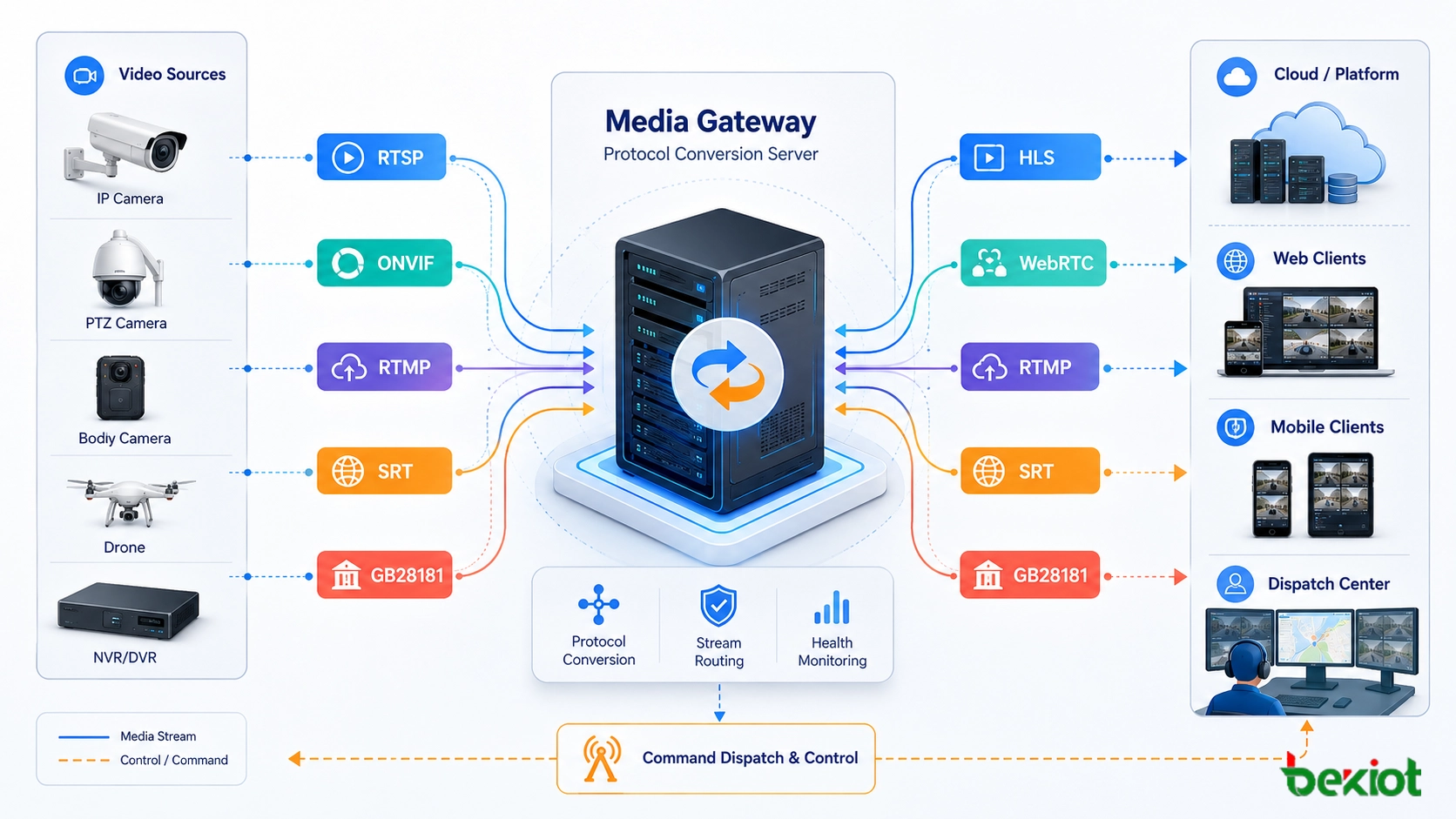

したがって、実用的な映像統合通信システムは、プロトコルを協調させるアーキテクチャとして設計する必要があります。異なるソースから映像を受信し、必要に応じてストリームを変換し、シグナリングと制御を管理し、適切な形式を適切な利用シーンへ届ける必要があります。
カメラとNVRのストリーム接続に使うRTSP
RTSP、つまりReal Time Streaming Protocolは、IPカメラ、NVR、DVR、その他多くの映像機器から映像ストリームへアクセスする最も一般的な方法の一つです。ライブプレビュー、デバイスからのストリーム取得、プラットフォーム接続、内部映像ルーティングによく使われます。
多くのプロジェクトでは、RTSPが映像セッションを制御し、実際のメディアデータは通常RTPで伝送されます。デバイスやネットワーク環境によって、ストリームはTCPまたはUDPを使用します。UDPは遅延を抑えやすく、TCPは特定のネットワーク条件でストリームの安定性を高めることがあります。
RTSPは、LAN、専用ネットワーク、セキュリティシステム、産業制御センター、ディスパッチプラットフォーム内での専門的な映像アクセスに適しています。ただし、ブラウザでの直接再生や公共インターネットでの大規模配信には常に最適とは限りません。その場合、システムはRTSPをWebRTC、HLS、RTMP、または別の配信形式に変換する必要があります。
メディア伝送層としてのRTPとRTCP
RTP、Real-time Transport Protocolは、RTSP、SIP映像通話、WebRTC、その他のリアルタイム通信システムで使われる中核的なメディア伝送方式です。通常UDP上で音声・映像パケットをネットワークに流し、リアルタイムメディア伝送を支えます。
RTCPはRTPと連携して動作します。伝送品質のフィードバック、パケット統計、ジッター情報、同期支援、その他の状態データを提供します。指令通信システムでは、遅延、パケットロス、ネットワーク不安定が映像体験に影響しているかをエンジニアが評価する助けになります。
RTP/RTCPは通常、エンドユーザーが直接操作するものではありませんが、システム性能の基盤です。音声映像インターホン、映像ディスパッチ、緊急通話連動、リアルタイム監視が必要な場合、メディア層を慎重にテストする必要があります。
デバイス発見と制御のためのONVIF
ONVIFは、異なるメーカーのIPカメラをプラットフォームが発見、接続、制御するため、映像監視プロジェクトで広く使われています。システムインテグレーターが単一ブランドのエコシステムに依存せずカメラを接続したい場合に特に有用です。
ONVIFは、デバイス発見、ストリームプロファイル取得、認証、PTZ制御、カメラ能力管理によく使われます。多くの導入では、ONVIFがデバイス管理と制御を担当し、実際の映像ストリームはRTSPで取得されます。
映像統合通信システムにとって、ONVIFは接続効率と互換性を高めます。ただし、各カメラが必要なONVIFプロファイルをサポートしているか、PTZコマンドが正しく動作するか、期待するストリーム形式を安定して取得できるかを確認する必要があります。
ストリーム送出とプラットフォーム配信のためのRTMP
RTMP、Real-Time Messaging Protocolは、もともとAdobe Flashと関連していましたが、現在でもストリーム送出、ライブ配信、映像プラットフォーム入力、一部のクラウドメディアサービスで広く使われています。デバイスやプラットフォームが映像をメディアサーバーへ送信する必要がある場合によく使われます。
RTMPは通常、HLSより低い遅延を提供します。多くの実環境では、ネットワーク品質、サーバー処理、再生設定によって、RTMPの遅延は約1〜2秒程度になる場合があります。そのため、超低遅延が必須ではないライブ配信やプラットフォーム配信に適しています。
現代のシステムでは、RTMPは最終再生のためにHLS、FLV、WebRTC、または他形式へ変換されることが多いです。特にフロントエンド機器やモバイルエンコーダがRTMP出力を既にサポートしている場合、実用的な橋渡しプロトコルになります。
Web再生と大規模視聴のためのHLS
HLS、HTTP Live Streamingは、ブラウザ再生、モバイル閲覧、Webポータル、大規模映像配信で広く使われています。HTTPベースであるため、80や443など一般的なWebポートを通過でき、CDN配信、ファイアウォール通過、大規模アクセスに向いています。
その代償は遅延です。HLSは通常、RTMPやWebRTCより遅延が大きくなります。多くのプロジェクトでは典型的な遅延が約5〜8秒になる場合がありますが、最適化設定によって特定シーンでは低減できます。そのため、安定視聴、公共表示、録画再生、Web監視ページ、非対話型ライブプレビューに適しています。
HLSは、即時応答が必要な緊急ディスパッチ操作には常に適しているわけではありません。オペレーターがリアルタイムの双方向対話や素早い映像確認を必要とする場合、WebRTCまたは別の低遅延方式がより適切です。
低遅延対話のためのWebRTC
WebRTCは、ブラウザやモバイルアプリでリアルタイム音声・映像対話を行うために設計されています。映像通話、ブラウザベースのディスパッチ、低遅延映像プレビュー、遠隔指令通信、映像インターホン、対話型緊急対応ワークフローでよく使われます。
WebRTCの大きな利点は遅延です。適切なネットワーク環境では、WebRTCは約200〜500ミリ秒程度の遅延を実現できることがあります。これは指令センター、遠隔支援、映像インターホン、AI支援監視、オペレーターが素早く見て対応する必要がある場面で価値があります。
WebRTCにはエンジニアリング上の課題もあります。NAT越え、ファイアウォールポリシー、シグナリングサーバー、TURN/STUNサービス、ブラウザ互換性、コーデック交渉、サーバー同時接続を考慮する必要があります。専門プロジェクトでは、WebRTCを単なるプレーヤー形式としてではなく、システム全体アーキテクチャの一部として計画すべきです。
不安定ネットワークで信頼性を高めるSRT
SRT、Secure Reliable Transportは、不安定または長距離のネットワークで映像を伝送する必要がある場合に使われます。公共インターネット伝送、遠隔サイト、移動車両、臨時指令所、地域間映像回伝、パケットロスやジッターが発生する現場通信で有用です。
SRTはARQやFECなどの仕組みにより信頼性を高めます。これらの技術は、失われたパケットを回復し、ネットワーク変動下でもストリーム品質を維持するのに役立ちます。緊急指令、交通、産業点検、遠隔監視では、単純なUDPストリーミングより信頼性が高い場合があります。
SRTは必ずしも最終再生に使われるわけではありません。多くのソリューションでは、堅牢な貢献伝送またはバックホールプロトコルとして利用し、その後メディアプラットフォームでWebRTC、HLS、RTMP、GB28181、またはユーザーとプラットフォームが必要とする形式に変換されます。
セキュリティプラットフォーム連携のためのGB28181
GB28181は、中国の映像監視および公共安全統合プロジェクトで広く使われています。映像リソースをセキュリティプラットフォーム、政府システム、指令センター、多階層映像ネットワークプラットフォームへ接続する必要がある場合に重要です。
技術的には、GB28181はSIP、SDP、RTPに基づいています。SIPは登録、シグナリング、デバイス接続、セッション制御を担当します。SDPはメディアセッションを記述し、RTPはメディアストリームを運びます。これによりGB28181は、プラットフォームカスケード、デバイス登録、ライブ表示、再生、制御、多階層映像リソース共有に適しています。
統合通信プロジェクトでは、GB28181は監視映像を指揮・ディスパッチワークフローへ接続する鍵になることが多いです。ただし、導入前にライセンス、プラットフォーム権限、デバイスID計画、ネットワークルーティング、メディア互換性、プラットフォーム間アクセスルールを確認する必要があります。
ドローンとプライベート映像接続方式
一部の現場システムでは、ドローン、ボディカメラ、モバイル端末、AI映像機器、ベンダー専用伝送モジュールが使われます。これらの機器は、OcuSync、LightBridge、SDKベース伝送、独自UDPメディア、HTTP API出力、RTMPプッシュ、クラウドリレーなどの私有プロトコルを使うことがあります。
統合通信ソリューションでは、これらの機器には通常、アクセスゲートウェイまたはプラットフォームアダプターが必要です。目的は、私有または機器固有の映像リソースを標準ストリームへ変換し、閲覧、ディスパッチ、録画、共有、警報連動に利用できるようにすることです。
この部分は早期に検証する必要があります。機器が自社アプリで映像表示できても、第三者プラットフォーム接続を自動的にサポートするとは限りません。エンジニアは、SDKの有無、ストリーム出力方式、認証、遅延、解像度、ビットレート、録画要件を確認する必要があります。
Becke Telcomがソリューションに適合する場面
映像通信をSIP音声、産業電話、緊急放送、指令ディスパッチ、無線連携、警報連動、制御室運用と組み合わせる必要があるプロジェクトでは、Becke Telcomを検討できます。この種のソリューションでは、映像は単独の監視リソースではなく、より広い緊急通信とディスパッチワークフローの一部になります。
工業団地、トンネル、港湾、エネルギー施設、キャンパス、交通施設、緊急対応センターにおいて、Becke Telcomのソリューションは、映像プレビュー、音声ディスパッチ、SIP端末、ページング、警報、指令センター運用の統合を支援できます。最終構成は、カメラ接続方式、プラットフォームプロトコル、遅延要件、ユーザー数、録画要件、第三者連携条件に応じて選定する必要があります。
信頼性の高い映像統合通信ソリューションでは、各プロトコルを正しい役割に割り当てる必要があります。すなわち、デバイス接続、リアルタイム対話、安定したWeb閲覧、プラットフォーム間接続、長距離伝送です。
シナリオ別に適切なプロトコルを選ぶ
カメラ接続向け
RTSPとONVIFは、IPカメラやNVRの接続によく使われます。ONVIFは発見と制御を支援し、RTSPは通常ライブ映像ストリームを提供します。
ブラウザとモバイル閲覧向け
HLSは安定したWeb閲覧と大規模配信に適しています。低遅延と対話が必要な場合は、WebRTCの方が適しています。
プラットフォーム送出とストリーム取り込み向け
RTMPは、メディアサーバー、ライブプラットフォーム、中間メディアゲートウェイへストリームを送る用途で今も有用です。その後、再生用に他の形式へ変換できます。
長距離の現場回伝向け
SRTは、不安定ネットワーク、遠隔サイト、臨時指令車両、パケットロスやジッターが品質に影響する現場映像回伝に適しています。
セキュリティシステムのカスケード向け
GB28181は、カメラや映像プラットフォームを公共安全、政府、多階層監視システムへ接続する用途に適しています。
導入前のエンジニアリング確認
プロジェクト開始前に、エンジニアはすべてのフロントエンド映像ソース、プラットフォームインターフェース、ストリーム形式、コーデック種類、ビットレート、解像度、フレームレート、認証方式、ファイアウォールルール、ネットワークトポロジー、ストレージ要件、表示シナリオを確認する必要があります。
遅延に対する期待値も明確にする必要があります。監視ウォールは数秒の遅延を許容できるかもしれませんが、遠隔指令セッションや映像インターホン通話ではサブ秒応答が求められる場合があります。プロトコルは、デバイスが対応しているかだけでなく、運用上の必要性に基づいて選択する必要があります。
テストには、ライブプレビュー、多画面閲覧、PTZ制御、再生、録画、ブラウザアクセス、モバイルアクセス、パケットロスシミュレーション、ファイアウォール通過、プラットフォームカスケード、ユーザー権限制御を含める必要があります。これにより、実験室では動作するストリームが実際の指令センター導入で失敗するという一般的な問題を避けられます。
まとめ
映像統合通信システムは、単一の映像技術ではなく、複数のプロトコルの組み合わせに依存します。RTSPとONVIFはカメラ接続に有用で、RTP/RTCPはリアルタイムメディア伝送を支え、RTMPはストリーム送出を助け、HLSは安定したWeb閲覧を提供し、WebRTCは低遅延対話を実現し、SRTは不安定ネットワークでの伝送信頼性を高め、GB28181はプラットフォームレベルの映像ネットワークを支えます。
最適なソリューションは、すべてのプロトコルをあらゆる場所で使うことではなく、各プロトコルに正しい役割を割り当てることです。適切なメディアゲートウェイ設計、プラットフォーム統合、テスト、指揮ワークフロー計画により、映像リソースは監視、ディスパッチ、緊急対応、録画、システム間連携を支える統合通信システムの一部になります。
FAQ
低遅延の指令通信に最適な映像プロトコルはどれですか？
WebRTCは通常、ブラウザまたはアプリベースの低遅延対話に適しています。適切なネットワーク条件では、約200〜500ミリ秒の遅延を実現できることがあり、映像インターホンや緊急指令の場面に役立ちます。
RTSPだけで完全な映像統合通信システムを構成できますか？
できません。RTSPはカメラストリームの取得に有用ですが、完全なシステムでは、デバイス制御のONVIF、Web再生のHLS、低遅延のWebRTC、信頼性の高い長距離回伝のSRT、プラットフォーム連携のGB28181も必要になる場合があります。
映像統合プロジェクトでGB28181が重要なのはなぜですか？
映像リソースをセキュリティプラットフォーム、政府システム、多階層監視プラットフォームへ接続する必要がある場合、GB28181は重要です。登録、シグナリング、メディア伝送にSIP、SDP、RTPを使用します。
SRTはどのような場合に使うべきですか？
SRTは、遠隔サイト、臨時指令車両、現場作業、地域間映像回伝など、パケットロスやジッターが発生する可能性のある長距離または不安定ネットワーク伝送に適しています。
最終検収前に何をテストすべきですか？
プロジェクトチームは、ストリーム接続、遅延、コーデック互換性、PTZ制御、録画、再生、ブラウザアクセス、モバイル閲覧、ファイアウォール通過、プラットフォームカスケード、ユーザー権限、実ネットワークの安定性をテストする必要があります。
