VHF と UHF のトランシーバーを選ぶことは、単に公称通信距離が長い無線機を選ぶことではありません。実際のプロジェクトでは、最適な周波数帯は地形、建物の密度、植生、アンテナの高さ、障害物、干渉、そして異なる波長で電波がどのように伝搬するかによって決まります。VHF と UHF はどちらも業務用の双方向無線通信に属しますが、適した運用環境は異なります。

購入担当者、システムインテグレーター、警備チーム、施設管理者、緊急通信の計画担当者にとって重要なのは、「どちらが強いか」ではなく、「この現場に合う周波数帯はどれか」ということです。開けた山岳地で使う無線システムは、ホテル、倉庫、ショッピングモール、駐車場、都市部の建設現場で使うシステムとは異なる周波数帯を必要とする場合があります。

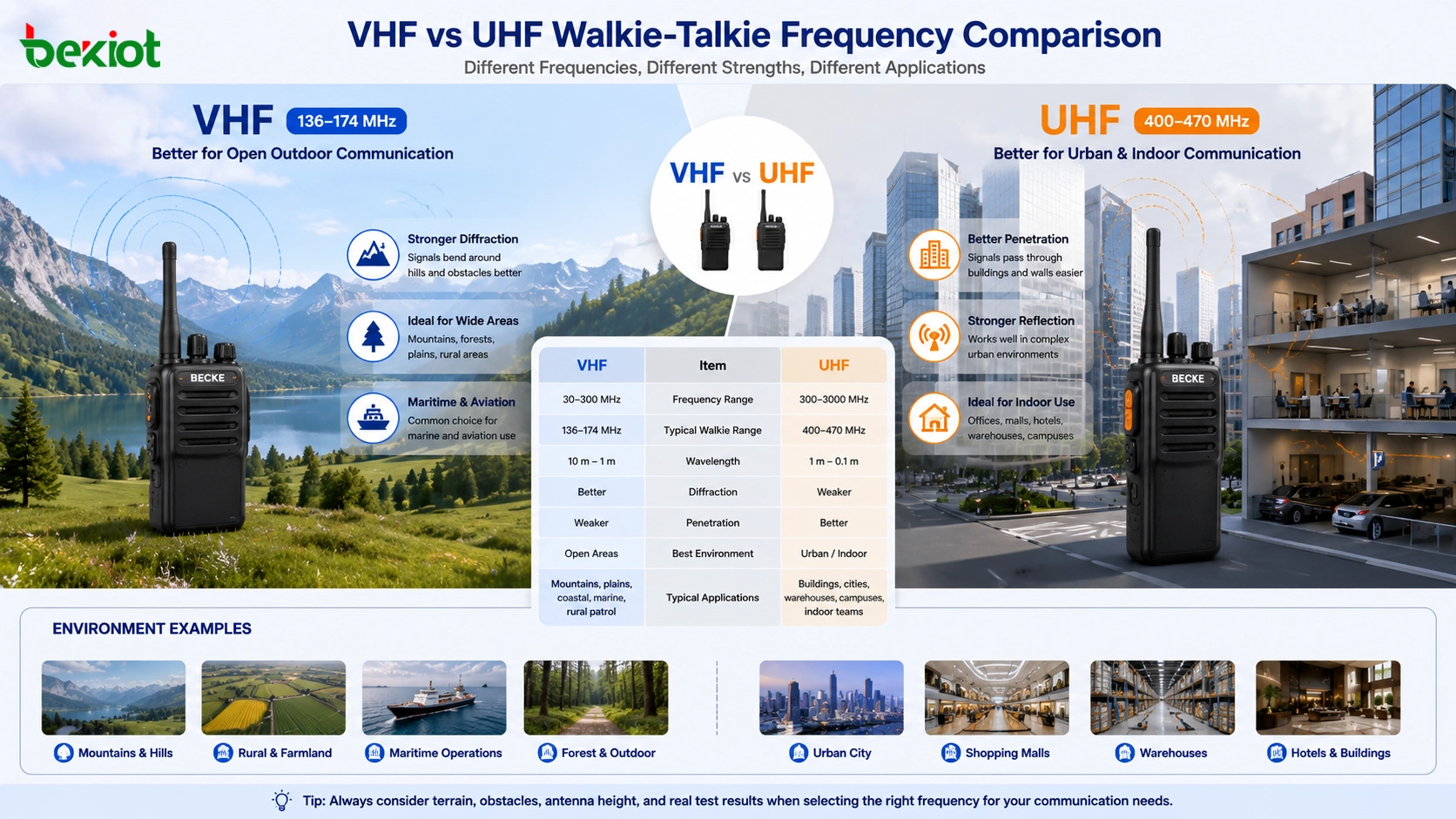

基本的な周波数範囲と波長

VHF は Very High Frequency の略です。一般的な周波数範囲は 30 MHz から 300 MHz で、波長は約 10 メートルから 1 メートルです。波長が比較的長いため、VHF はメートル波帯とも呼ばれます。多くのトランシーバー用途では、VHF 無線機は一般に 136 MHz から 174 MHz 付近で運用されます。

UHF は Ultra High Frequency の略です。一般的な周波数範囲は 300 MHz から 3000 MHz、つまり 3 GHz で、波長は約 1 メートルから 0.1 メートルです。波長が短いため、UHF はデシメートル波帯とも呼ばれます。多くのトランシーバー用途では、UHF 無線機は一般に 400 MHz から 470 MHz 付近で運用されます。

これらの数値が重要なのは、波長が通信性能に直接影響するためです。長い波は大きな障害物の周囲を回り込みやすく、短い波は密集した都市環境、小さな建物の隙間、反射した信号経路に適応しやすい傾向があります。

回折、透過、反射

VHF は距離が長く、UHF は透過性が高いと言われることがあります。これは一部正しいものの、実際のシステム設計には十分ではありません。適切な無線帯域を選ぶには、回折、透過、反射という三つの概念を理解することが重要です。

回折とは、電波が障害物の周囲を回り込む能力です。VHF は波長が長いため、丘、尾根、大きな木、地形の変化をより効果的に回り込むことができます。そのため、VHF は開けた屋外、山岳、森林、農村地域、沿岸部、海上通信環境で有用です。

透過とは、信号が材料、隙間、部屋、廊下、ドア、窓、建物構造に入る、または通過する能力です。UHF は波長が短いため、小さな開口部を通過しやすく、複雑な建物レイアウトとより効果的に相互作用できるため、多くの屋内および都市環境で良好に動作します。

反射も重要です。都市では、電波はコンクリート壁、ガラス、鉄骨構造、車両、エレベーター、階段室、狭い廊下に当たります。UHF 信号はこれらの表面で反射し、間接経路で利用者に届くことがあります。これが、商業ビル、ホテル、キャンパス、工場、ショッピングセンター、駐車場で UHF がよく選ばれる理由の一つです。

VHF が通常より適している場所

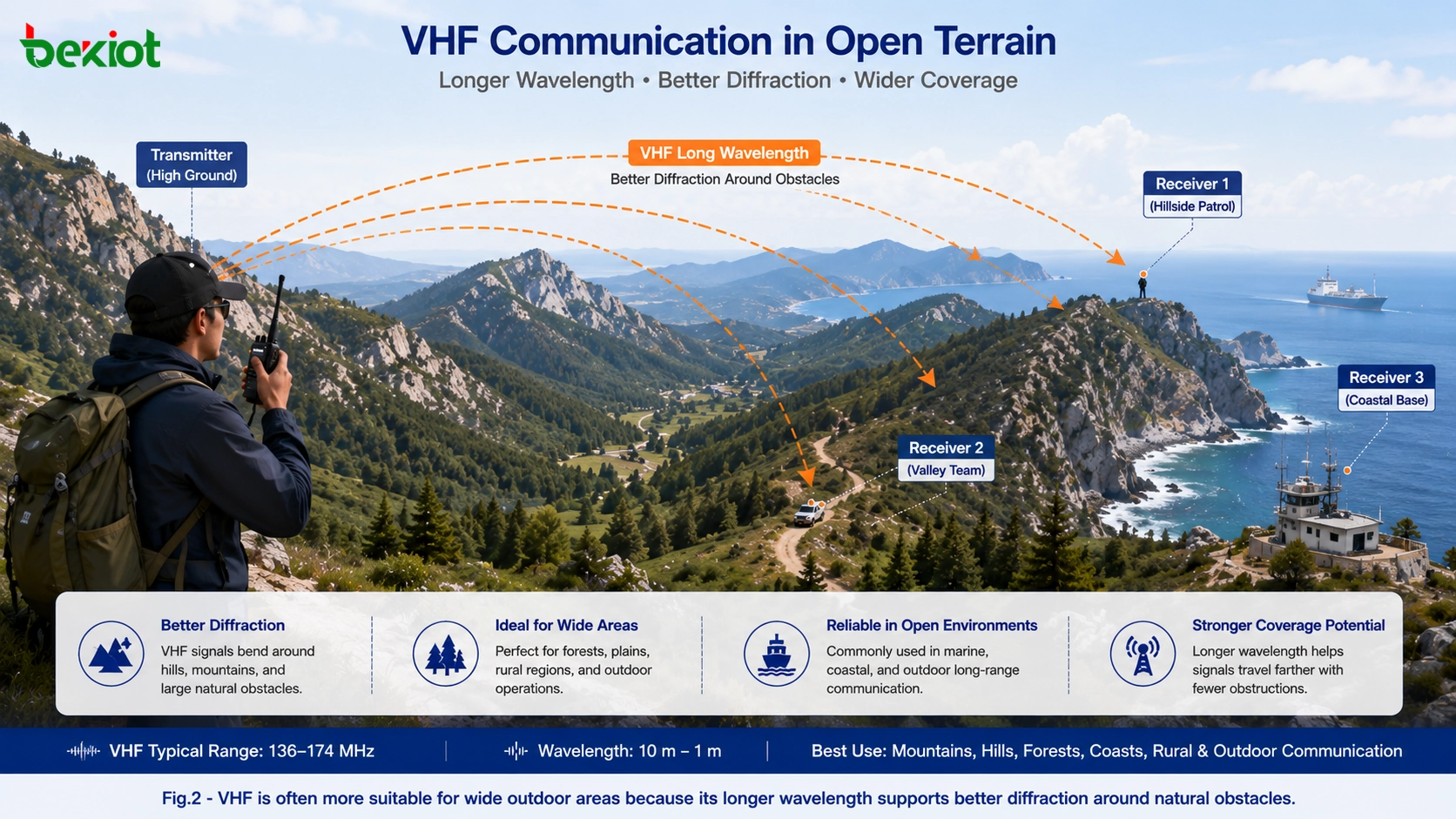

VHF は一般に、開けた屋外通信に適しています。建物が少なく、広い地形のエリアでは、VHF は優れた回折特性により安定したカバーを提供できます。開けた野外、農村パトロール、農場、港湾、沿岸作業、海上通信、山岳救助、観光地、屋外警備業務でよく利用されます。

山岳や丘陵環境では、VHF の長い波長が UHF よりも効果的に地形を回り込む助けになります。これは VHF がすべての山を通過できるという意味ではありませんが、通信経路が自然障害物で部分的に遮られる場合、より高い許容性を示すことがあります。

VHF は海上や航空型の通信環境でも価値があります。これらの場面では、開けた空間、比較的明確な見通し経路、長距離通信の必要性があることが多いためです。水上や開けた陸上では、アンテナ高さとチャネル計画が適切であれば、VHF は信頼性の高い性能を発揮できます。

都市や建物で UHF がよく使われる理由

都市通信では、きれいな見通し経路が得られることはまれです。利用者は部屋の中、壁の裏、階段室、異なる階、エレベーター付近、地下、建物の間にいる場合があります。このような環境では、開放エリアでの回折よりも、反射と短波長の適応性が重要になることが多いです。

UHF は波長が短いため、建物内の小さな隙間や開口部を通じて動作しやすい特徴があります。また、硬い表面で反射し、複数の経路を通って受信機に届くこともできます。そのため、ホテル、オフィスビル、ショッピングモール、倉庫、工場、学校、病院、駐車場、建設現場、施設管理環境に適しています。

チームが屋内と屋外を行き来する場合にも UHF は有用です。たとえば警備チームは、ロビー、地下駐車場、エレベーターホール、屋外ゲート、管理室の間で通信する必要があります。このような混在した都市環境では、UHF がより実用的なバランスを提供することが多いです。

植生、湿度、森林カバー

森林や密な植生は無線通信に特有の課題をもたらします。葉には水分が含まれており、水分子は電波エネルギーの一部を吸収することがあります。葉が密集していたり、濡れていたり、送信機と受信機の間に直接ある場合、この影響で信号が弱くなることがあります。

UHF 信号は、短い波長が葉、枝、小さな自然表面によって散乱されやすいため、密な植生ではより影響を受けやすい場合があります。各葉や枝が信号の一部を反射または散乱し、エネルギー損失や不安定な通信品質を引き起こすことがあります。

VHF は大きな自然障害物を扱いやすいため、森林の端、山岳パトロール、開けた自然環境に適していることが多いです。ただし、実地テストは必要です。地形の高さ、アンテナ位置、湿度、季節、樹木密度によって結果は変わります。

アンテナの高さと現場レイアウトも重要

周波数選択は無線計画の一部にすぎません。アンテナの高さ、アンテナ品質、利用者の位置、中継器の配置、現場レイアウトは通信性能に大きく影響します。適切に設置された UHF 中継器は、不適切に設置された VHF システムを上回ることがあり、高所に設置された良好な VHF アンテナは屋外カバーを大きく改善できます。

携帯型トランシーバーでは、人体も信号伝送に影響します。無線機を身体の近くで持つ、ポケットに入れる、車両内で使用する場合、信号が部分的に遮られたり弱くなったりします。そのため、実用テストには実際の使用姿勢、歩行ルート、車両運用、想定される利用者行動を含める必要があります。

大規模プロジェクトでは、カバー範囲を広げるために中継器がよく使われます。高所に設置された中継器は、携帯無線機が直接届かないエリア間の通信を改善できます。建物では、地下室、トンネル、鉄筋コンクリート構造が電波を遮る場合、中継器、分散アンテナ、屋内カバーシステムが必要になることがあります。

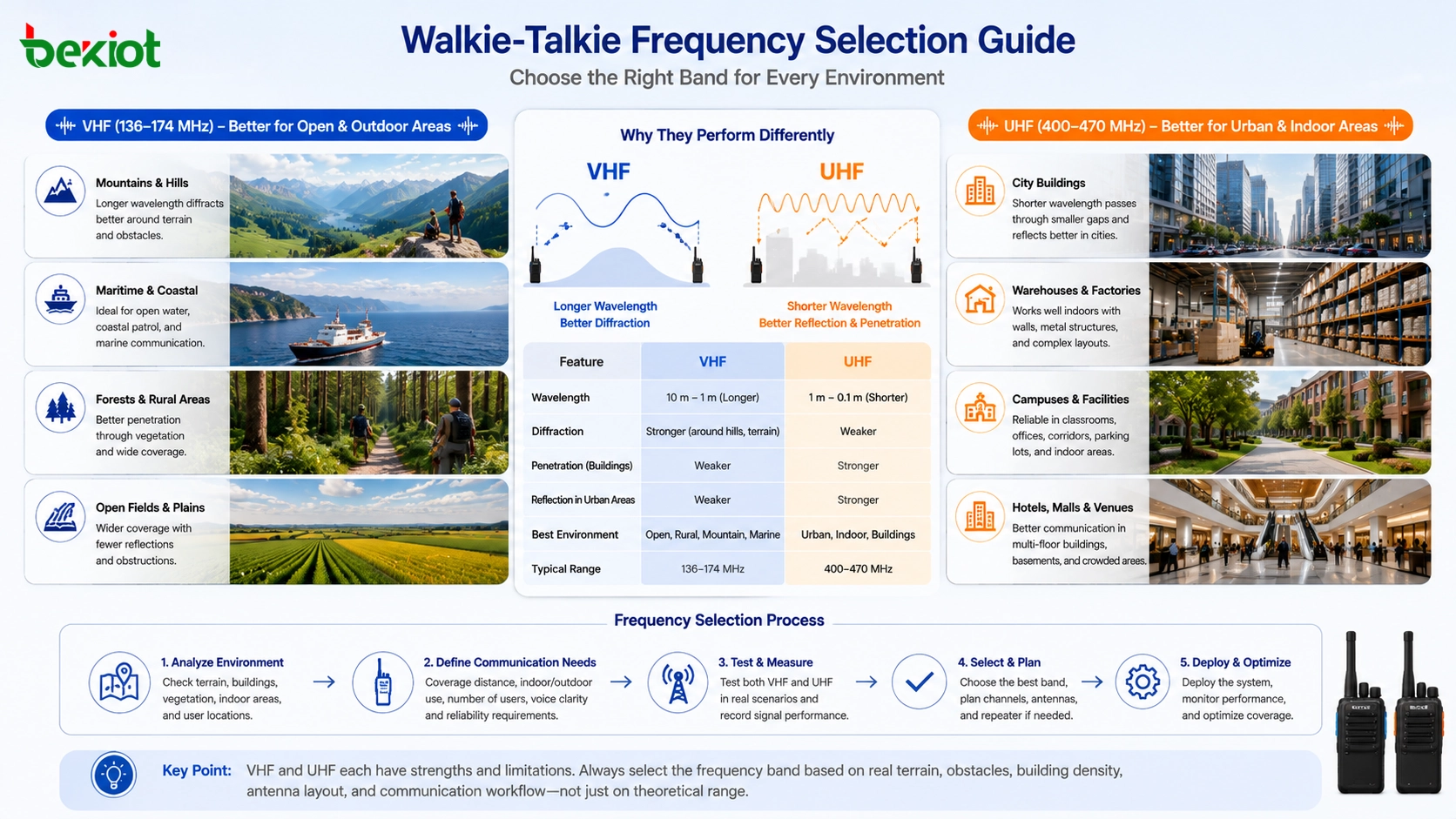

環境別の選び方

最も簡単な選定方法は、現場の種類から始めることです。現場が広く、開けていて、沿岸部、農村部、または山岳地であれば、通常は VHF を先に検討する価値があります。現場が密集した都市部、屋内、多層階、または壁や金属構造が多い場合は、UHF の方が適していることが多いです。

混在環境では、答えはそれほど単純ではありません。物流パークには倉庫、屋外ヤード、オフィス、積み込みドック、車両ルートが含まれる場合があります。キャンパスには教室、屋外運動場、地下駐車場、寮、警備ゲートが含まれる場合があります。このような場合は、両方の帯域をテストして実際の通信カバーを評価するのが最善です。

信頼できるテストには、最遠地点、死角、屋内室、階段室、地下室、屋外境界、車両ルート、高騒音エリア、緊急通信が最も重要な場所を含める必要があります。オフィス近くの開けた場所だけでテストするのでは不十分です。

業界別の実用例

農業、林業、沿岸作業、農村パトロール、屋外救助、大規模景勝地、山岳作業では、VHF は開けたエリアのカバーと自然障害物の回折の恩恵を受けるため、実用的な選択肢となることが多いです。

ホテル、商業ビル、学校、倉庫、病院、ショッピングセンター、住宅物件管理、都市警備、建設現場では、チームが壁、階、廊下、駐車場、複雑な屋内空間をまたいで通信する必要があるため、UHF が好まれることが多いです。

工業サイトでは、判断はレイアウトによって変わります。開けた石油化学エリア、発電所の構内、港湾エリアでは VHF または慎重に設計された中継システムが有効な場合があります。工場の作業場、地下管廊、共同溝、鉄骨倉庫では、UHF と屋内カバー計画の組み合わせがより適している場合があります。

よくある計画ミス

よくあるミスの一つは、公称距離だけで無線機を選ぶことです。通信距離の表示は通常、理想的な条件で測定されますが、実際の現場には壁、丘、車両、機械、木、電気的干渉、人の移動があります。長距離をうたう無線機でも、密集した建物や地下室では性能が低下する場合があります。

別のミスは、透過と回折を同じものとして扱うことです。VHF は大きな自然障害物を回り込みやすいですが、建物内部で自動的に優れているわけではありません。UHF は建物や都市では優れる場合がありますが、密な植生や長い開放ルートではより多くのエネルギーを失うことがあります。

三つ目のミスは、地域の規制と周波数免許を無視することです。業務用無線システムでは、合法的な周波数割当、チャネル計画、地域の電波管理ルールへの準拠が必要になる場合があります。大規模な購入や導入の前に、選定した帯域とチャネル計画が対象地域で合法的に使用できることを確認する必要があります。

購入者向け判断表

推奨される選定プロセス

専門的な選定プロセスは現場調査から始めるべきです。調査では、作業エリア、死角、想定される利用者ルート、緊急ポイント、屋内室、屋外境界、地下空間、高干渉エリアを特定します。その後、プロジェクトチームは VHF、UHF、中継器、分散アンテナ、またはハイブリッド通信システムが必要かどうかを判断できます。

次に、実際の無線機を実際の位置でテストします。テストは、二台の無線機が一度聞こえるかどうかだけを確認するものではありません。通常の作業条件で、音声明瞭度、信号安定性、通話成功率、バッテリー性能、アンテナ種類、利用者の移動、カバーの一貫性を評価する必要があります。

最後に、将来の拡張を考慮します。将来的に利用者、エリア、中継器、ディスパッチコンソール、RoIP ゲートウェイ、IP ベースの指揮プラットフォームを追加する可能性がある場合、周波数計画には成長余地を残す必要があります。優れた無線計画は今日のカバーだけでなく、明日の運用も支えるべきです。

よくある質問

VHF と UHF の無線機は互いに通信できますか？

同じ帯域、チャネル周波数、チャネル間隔、変調方式、プログラム設定に対応していない限り、直接通信はできません。異なる帯域間の通信には通常、中継器、ゲートウェイ、または特別なシステム設計が必要です。

デュアルバンドのトランシーバーはすべての周波数選定問題を解決できますか？

デュアルバンド無線機は柔軟性を提供しますが、適切なチャネル計画、合法的な周波数利用、アンテナ整合、現場テストの必要性をなくすものではありません。どちらの帯域が優れるかは、依然として環境によって決まります。

送信出力を高くすれば常にカバー範囲は改善しますか？

いいえ。高出力は一部のリンクを改善する場合がありますが、遮られた経路、悪いアンテナ位置、強い干渉、不適切な周波数選択、弱い受信条件を完全に解決することはできません。通常は出力だけよりも適切な計画の方が重要です。

企業が大量購入前に無線カバーをテストするにはどうすればよいですか？

テストには、実際の作業ルート、屋内室、地下室、階段室、屋外端部、車両エリア、機械エリア、緊急ポイントを含める必要があります。空の現場だけでなく、通常の作業条件で実施すべきです。

中継器はいつ追加すべきですか？

携帯機同士の直接通信だけでは必要エリアをカバーできない場合、中継器を検討すべきです。特に大規模施設、山岳、トンネル、地下室、多層階建物、広い工業団地では重要です。

無線ソリューションを相談する前にどの情報を準備すべきですか？

現場図、建物レイアウト、利用者数、想定カバー範囲、屋内外ルート、地下室またはトンネル位置、既存無線機器、合法的な周波数要件、ディスパッチまたは録音連携が必要かどうかを準備してください。
