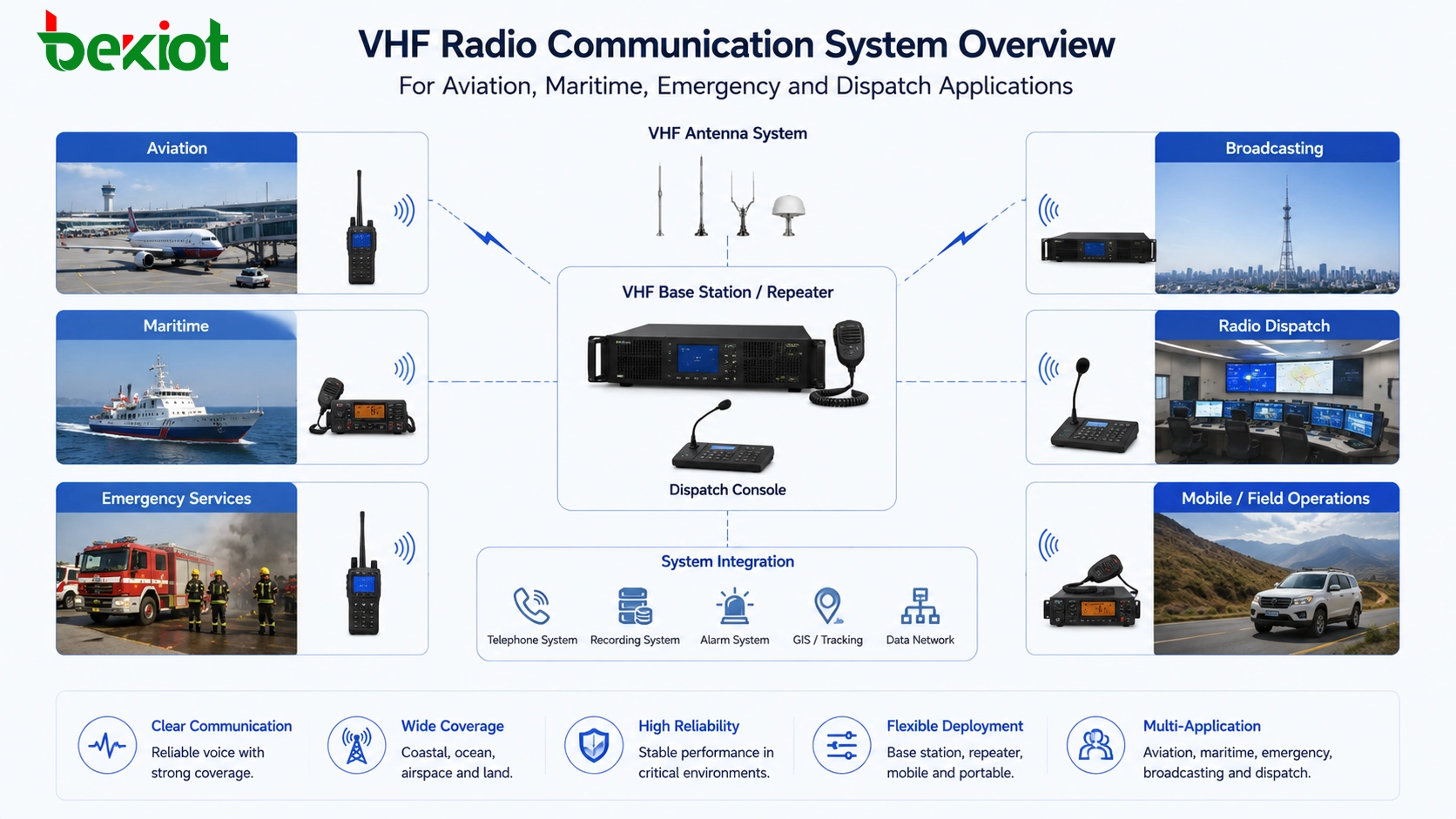

超短波、一般にVHFとして知られるものは、30 MHzから300 MHzまでの周波数帯です。この周波数範囲を使用する通信システムは、一般的にVHF無線通信システムと呼ばれます。実際のエンジニアリングプロジェクトでは、無線通信を指令プラットフォーム、指揮センター、緊急システム、または統合通信ネットワークに接続する必要がある場合に、VHFがしばしば話題になります。

VHF通信は、一般的なVoIPベースの音声通信とは異なります。VoIPは通常、IPネットワーク、SIPシグナリング、サーバー、デジタル端末に依存しますが、VHF無線通信は空中での無線周波数伝送によって機能します。その伝播特性により、VHFは放送、航空、海上通信、緊急対応、アマチュア無線で広く使用されています。これらの中で、航空通信と海上通信は、VHF無線を最新の指揮・指令システムと統合する必要がある最も一般的なプロジェクトシナリオの2つです。

この周波数範囲が広く使用される理由

30 MHzから300 MHzの範囲は、VHF通信にカバレッジ、音声明瞭度、アンテナサイズ、システム信頼性の間で有用なバランスを提供します。一部の低周波数帯と比較して、VHFは多くの実用的な環境でより明瞭な音声通信をサポートできます。高周波数システムと比較して、VHFは見通し通信または準見通し通信に対して、より安定したエリアカバレッジを提供できることがよくあります。

実際のプロジェクトでは、VHFは通常、複雑なデータサービスよりも高速な音声通信、広域フィールドカバレッジ、直接無線操作が重要である場合に選択されます。オペレーターが即時プッシュツートーク通信を必要とする場所、例えば空港、港、船舶、沿岸局、緊急指揮センター、現場運用チームなどで特に有用です。

VHFの強みは周波数帯自体だけではありません。その価値は、成熟した業界標準、長年確立された運用習慣、専用の無線機器エコシステムにも由来します。航空および海上部門はすでにVHF無線を中心に多くの運用手順を構築しているため、統合プロジェクトは通常、既存の無線ルールを尊重する必要があり、それらを通常のネットワーク音声システムに置き換えることはありません。

VoIPベースの通信との違い

VoIP通信はパケットネットワーク上に構築されています。通話は通常、SIPサーバー、IPPBXプラットフォーム、ソフトスイッチ、または統合通信システムによって制御されます。ユーザーはIP電話、ソフトフォン、指令コンソール、ゲートウェイ、またはモバイルアプリケーションを介して通信します。このアーキテクチャは柔軟でスケーラブルであり、エンタープライズシステムとの統合が容易です。

VHF通信は異なるロジックに従います。無線ユーザーは特定の無線周波数チャネルを介して音声を送信します。そのチャネルに同調された他の無線機または地上局は、その送信を受信できます。多くの場合、通信は半二重であり、一方が話している間、他方は聞いています。プッシュツートーク操作が一般的であり、チャネル規律が重要です。

この違いのため、VHF無線機は通常、通常のSIP電話やIP端末として扱うことはできません。プロジェクトがVHF無線機を電話、指令コンソール、録音システム、緊急プラットフォーム、またはVoIPユーザーと通信させる必要がある場合、通常は統合レイヤーが必要です。このレイヤーは、オーディオアクセス、プッシュツートーク制御、SIP伝送、ルーティング、システム連携を処理します。

VHFが一般的に適用される分野

VHFは複数の業界で使用されています。放送では、歴史的にラジオやテレビの伝送と関連付けられてきました。緊急通信では、チームが迅速な調整を必要とする場合にフィールド音声リンクを提供できます。アマチュア無線では、VHFは個人、技術、コミュニティの通信活動に使用されます。しかし、エンジニアリング統合プロジェクトでは、最も頻繁な要件は航空および海上シナリオからもたらされることがよくあります。

航空および海上通信には、明確な運用要件、確立されたチャネル使用法、専用の無線機器があります。これらのシステムは単なる通信ツールではなく、安全、航行、調整、緊急対応手順の一部でもあります。そのため、VHF統合は慎重に処理する必要があり、特に無線機を指揮プラットフォームやIPベースのシステムに接続する場合は注意が必要です。

空港プロジェクトにおける航空通信

航空通信は、高周波数と超短波の両方のリソースを使用します。多くの航空通信の参考文献では、HFは一般的に2 MHzから30 MHzと関連付けられ、航空VHF通信はしばしば118 MHzから136.975 MHzの範囲で動作します。VHF航空無線機は、主に航空機と地上局（塔、管制室、空港運営チーム、関連する指揮ポジションなど）間の通信に使用されます。

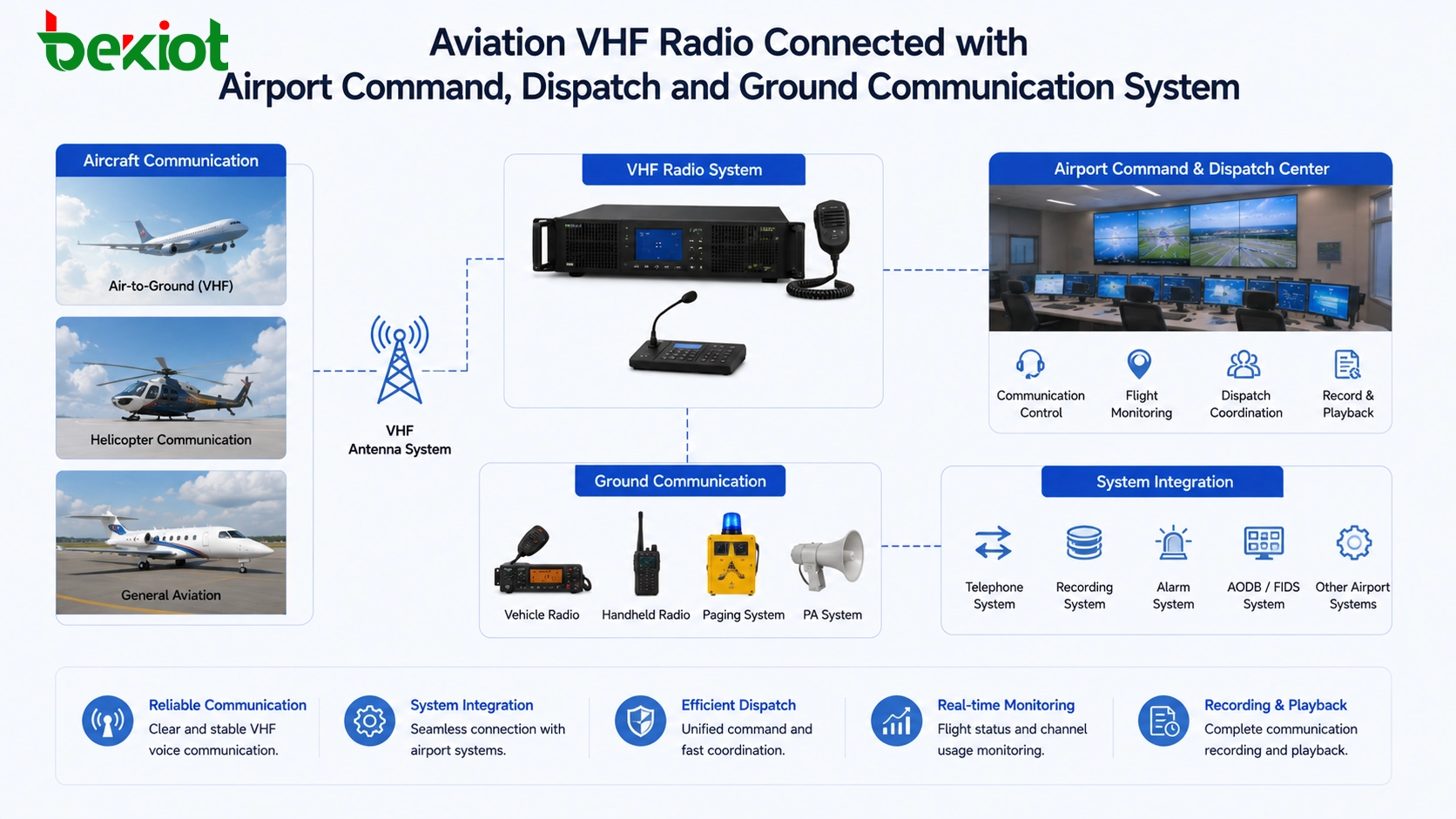

空港プロジェクトでは、統合業者が航空VHF無線機を指揮・指令システムに接続する要件に遭遇する可能性があります。目的は通常、航空無線システムを置き換えることではなく、指揮センターの承認されたオペレーターがプロジェクトの運用ルールに従って既存の無線チャネルを介して監視、調整、または通信できるようにすることです。

典型的な航空無線機器には、スピーカー、ハンドマイク、ディスプレイ、制御ボタン、アンテナ接続、専用電源が含まれる場合があります。航空無線機は信頼性の高い送信電力と安定した動作を必要とすることが多いため、電源計画と設置品質が重要です。統合設計では、オーディオレベルマッチング、PTT制御、接地、電磁干渉、運用安全性も考慮する必要があります。

船舶と港湾運用のための海上無線

海上VHF通信は、船舶と沿岸局間、船舶と港間、および互いに近接して運航する船舶間で広く使用されています。日常の航海通信、港湾調整、交通情報交換、気象警報、遭難警報、緊急支援をサポートします。多くの規制対象船舶運航において、海上無線は出航前の必須通信ツールです。

海上VHF無線機には独自の周波数計画があります。一般的に参照される海上VHF範囲には、船舶局送信周波数156.025 MHzから157.425 MHzおよび受信周波数156.050 MHzから162.025 MHzが含まれます。これらの値は、機器、アンテナ、統合方法が正しい無線環境と一致する必要があるため、システム計画において重要です。

よく知られている海上通信ポイントの1つはチャンネル16であり、これは国際的な遭難、安全、および呼び出しチャネルとして広く使用されています。海上の緊急時には、チャンネル16に切り替えることで、近くの船舶や関連局が遭難通信を受信し、海上手順に従って支援を提供できます。

港、沿岸、洋上、無人ターミナルプロジェクトでは、集中指令のために海上無線統合が必要になる場合があります。指揮センターは、既存の無線チャネルを介して船舶、巡視船、港湾運営チーム、または海上安全ポジションと通信する必要がある場合があります。そのような場合、VHF無線システムは指令コンソール、録音システム、IP通信プラットフォーム、または緊急管理システムに接続できます。

実際のプロジェクトにおける統合の課題

VHF無線機は成熟して信頼性が高いものの、それらを最新の通信プラットフォームに統合することは必ずしも簡単ではありません。多くの無線機は、オープンシステム統合ではなく直接無線操作向けに設計されています。一部のデバイスは標準的な外部インターフェースを提供せず、オーディオ、スピーカー出力、マイク入力、PTT制御、または制御信号にアクセスするためにカスタム配線が必要な場合があります。

プロジェクトチームは、音声が無線デバイスを離れた後にどのように伝送されるかも考慮する必要があります。ターゲットシステムがSIPまたはVoIPベースの場合、無線オーディオをIP音声ストリームに変換する必要があるかもしれません。指令ユーザーが無線を介して応答する必要がある場合、システムは指令側からのプッシュツートーク制御もサポートする必要があります。

さらに、無線通信には通常の電話とは異なる運用特性があります。電話は通常、ポイントツーポイントで全二重です。無線チャネルは複数のユーザーで共有され、厳格な発言順序が必要な場合があります。統合プラットフォームは、特に航空、海上、緊急環境において無線チャネルでの混乱を避けるべきです。

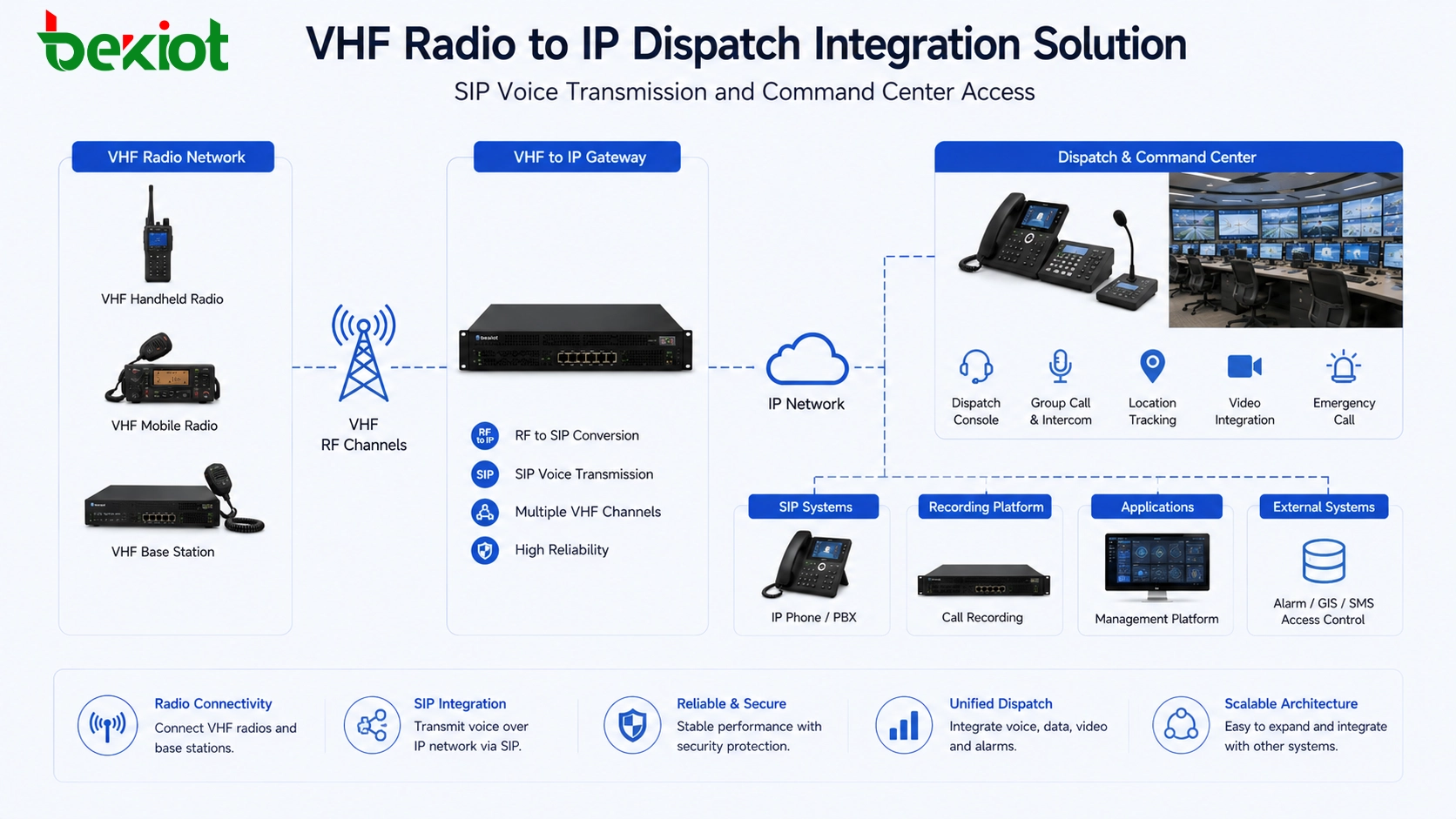

VHFからIP接続のための実用的なアーキテクチャ

一般的な統合アーキテクチャは4つのレイヤーを含みます。最初のレイヤーは、航空無線機、海上無線機、アンテナ、電源、ローカルオーディオアクセサリを含むVHF無線機器です。2番目のレイヤーは、オーディオ入力、オーディオ出力、PTT制御、およびその他の必要な信号を接続する無線アクセスレイヤーです。

3番目のレイヤーは通信変換レイヤーです。このレイヤーは、無線側のオーディオと制御信号をIPベースの音声通信に変換できます。多くのプロジェクトでは、VHF無線チャネルが指令コンソール、IP電話、ソフトフォン、録音システム、統合通信プラットフォームと相互運用できるようにSIPが使用されます。

4番目のレイヤーはアプリケーションレイヤーです。これには、空港運営センター、港湾指令室、緊急指揮プラットフォーム、通話録音システム、GIS画面、警報連動システム、統合通信ダッシュボードが含まれる場合があります。このアーキテクチャを通じて、VHF無線はフィールド通信リソースのままであり、指揮プラットフォームは集中アクセスと管理機能を獲得します。

典型的なプロジェクトシナリオ

展開前の設計ポイント

無線周波数とユースケースを確認する

プロジェクトは、無線システムが航空、海上、緊急、産業、またはその他の通信目的に使用されるかを明確に識別する必要があります。周波数範囲、チャネルルール、運用許可、通信手順は各分野で異なる場合があります。統合は実際の通信環境に従う必要があります。

利用可能なインターフェースを確認する

すべてのVHF無線機が便利な拡張ポートを提供するわけではありません。マイク、スピーカー、アクセサリ、またはカスタムインターフェースケーブルを介したアクセスが必要な場合があります。システム設計前に、エンジニアはオーディオ入力、オーディオ出力、PTT制御、電源要件が安全かつ確実に接続できることを確認する必要があります。

オーディオと制御信号を一致させる

オーディオレベルのマッチングは重要です。入力レベルが低すぎると、リモート側で音声が弱く聞こえる可能性があります。高すぎると歪みが発生する可能性があります。PTT制御も、無線機が許可されたときのみ送信し、予期せずキーイングされたままにならないように注意深くテストする必要があります。

指令と許可ルールを計画する

VHF無線が指令プラットフォームに接続される場合、すべてのユーザーが同じ制御権限を持つべきではありません。システムは、誰が聞くことができるか、誰が送信できるか、誰が録音できるか、誰がチャネルを管理できるか、誰が履歴通信記録にアクセスできるかを定義する必要があります。

録音とイベント連携を考慮する

航空、海上、緊急アプリケーションでは、通信のトレーサビリティが重要になる場合があります。プロジェクトが後のレビュー、証拠保存、または運用分析を必要とする場合、録音、タイムスタンプ、チャネル情報、オペレーターID、イベント連携を考慮する必要があります。

VHF統合において経験が重要な理由

VHF通信には強い業界特性があります。航空および海上無線システムには、特定の周波数計画、運用習慣、緊急手順、機器形態があります。一般的なVoIP統合アプローチだけでは必ずしも十分ではありません。プロジェクトチームは無線側とIP通信側の両方を理解する必要があります。

技術的な難しさはしばしば細部にあります：ケーブル適応、PTTタイミング、オーディオレベル制御、エコーとノイズ処理、無線チャネル規律、SIP相互運用性、録音パス、システム許可設計。小さなミスが音質低下、不安定な伝送、誤ったチャネル制御、または運用上の混乱を引き起こす可能性があります。

このため、VHF統合は単純なデバイス接続タスクではなく、通信エンジニアリングプロジェクトとして計画されるべきです。システムが納品される前に、実際の無線機、実際の指令ユーザー、実際のネットワーク条件、実際の運用ワークフローでの適切なテストが必要です。

最終的なポイント

VHFは30 MHzから300 MHzの無線周波数帯を指し、放送、航空、海上通信、緊急対応、アマチュア無線で広く使用されています。実際の統合プロジェクトでは、航空および海上アプリケーションが特に一般的です。なぜなら、両分野ともに専用のVHF無線通信に大きく依存しているからです。

航空VHF通信はしばしば118 MHzから136.975 MHzの範囲で動作し、航空機対地上および空港運用通信に使用されます。海上VHFシステムは一般的に156 MHzから162 MHz前後の周波数を使用し、チャンネル16が重要な国際的な遭難および安全チャネルとして機能します。

VHF無線機が指揮センター、指令コンソール、VoIPシステム、通話録音プラットフォーム、または緊急管理システムと連携する必要がある場合、通常は無線からIPへの統合レイヤーが必要です。適切に設計されたソリューションは、無線通信の信頼性を維持しながら、集中アクセス、SIP相互運用性、録音、指令制御、プラットフォーム連携を追加する必要があります。

FAQ

VHFはトランシーバー通信と同じですか？

厳密には異なります。一部のトランシーバーはVHFを使用する場合がありますが、VHFは周波数帯であり、特定のデバイスタイプではありません。航空無線機、海上無線機、緊急無線機、その他のシステムもVHF範囲内で動作できます。

VHF無線機はIP電話と直接通信できますか？

通常は直接できません。VHF無線機とIP電話は異なる通信メカニズムを使用します。無線オーディオとSIPベースの音声システムを橋渡しするために、通常は変換または統合レイヤーが必要です。

海上通信においてチャンネル16が重要なのはなぜですか？

チャンネル16は、海上通信における遭難、安全、呼び出し目的で広く使用されています。船舶と局が緊急通話を監視し、支援が必要なときに対応することを可能にします。

既存のVHF無線機は指令アップグレードで再利用できますか？

多くのプロジェクトでは可能です。既存の無線機は、適切なオーディオおよび制御インターフェースを介して接続できることがよくあります。ただし、最終展開前にテストを通じて互換性を確認する必要があります。

VHF無線機を指揮システムに接続する前に何をテストすべきですか？

エンジニアは、実際の作業条件下で音声明瞭度、PTT制御、チャネル動作、伝送遅延、録音品質、SIP相互運用性、許可ルール、運用手順をテストする必要があります。
