トンネル、地下共同溝、鉱山坑道、その他の閉鎖空間では、緊急通信は信号カバレッジの不足、不安定な伝送リンク、孤立したシステム、指揮応答の遅延に直面しがちです。信頼できるソリューションは、トンネル内の音声カバレッジを提供するだけでは不十分です。現場要員、前線指揮車両、遠隔指揮センターを、ひとつの協調した通信ワークフローとして接続する必要があります。
このソリューションは、狭帯域の自己組織化無線ネットワーク、指揮車両アクセス、多系統バックホール、指令ディスパッチコンソールを用いて、三層の協調アーキテクチャを構築します。閉鎖環境で発生しやすい通信の孤島を解消し、作業現場から管制センターまでリアルタイムの音声指令を可能にします。
閉鎖されたトンネル環境における通信課題
トンネル通信が難しいのは、運用環境が物理的に閉鎖され、長く狭い構造であり、コンクリート構造物、岩盤、金属設備、カーブ、勾配、電磁干渉の影響を受けやすいためです。公衆携帯信号は弱い、または利用できない場合があり、従来の無線カバレッジも適切な中継設計がなければすべての作業区間に届きません。
多くのプロジェクトでは、トンネル内に狭帯域の自己組織化ネットワークが導入されます。この種のシステムは、公衆網や固定基地局に依存しません。通信ノード同士が自動的に信号を中継し、作業員がトンネル内で基本的な音声通信を維持できるようにします。
しかし、内部カバレッジだけでは十分ではありません。トンネル通信システムが外部の指揮システムから孤立している場合、現場チームはトンネル内で会話できても、現場情報が指揮センターへ timely に届かない可能性があります。これにより、前線の実行と後方の意思決定の間にディスパッチ上のギャップが生まれます。

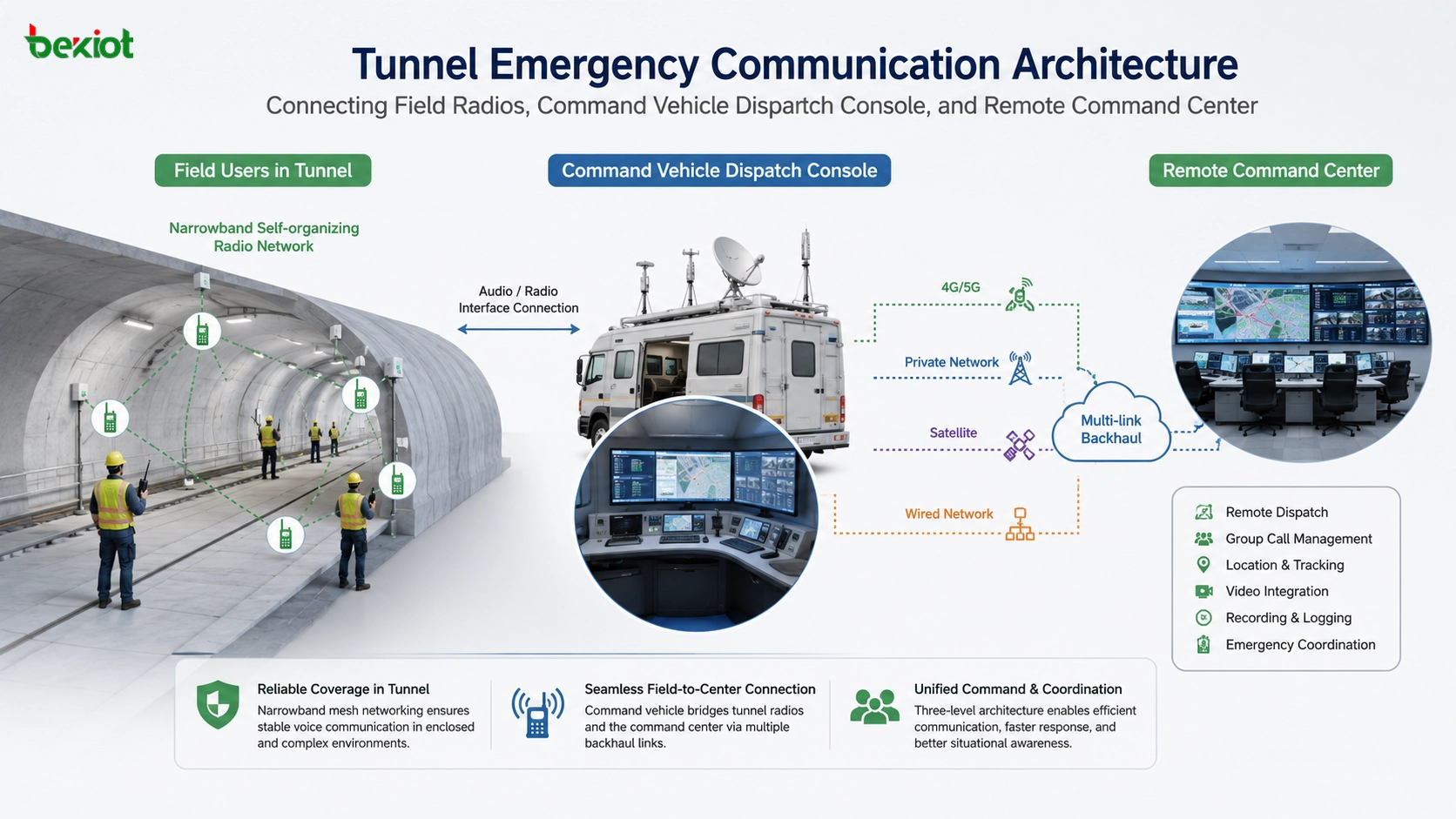

三層協調モデルの構築
実用的なトンネル緊急通信ソリューションでは、トンネル内部の現場層、トンネル入口付近の前線指揮層、後方指揮センターという三つの運用層を接続する必要があります。各層の役割は異なりますが、すべての層が音声通信と運用情報をリアルタイムに共有しなければなりません。
トンネル内部の現場層
現場層では、狭帯域自己組織化ネットワーク機器と双方向無線端末を使用します。作業員、保守チーム、救助要員、点検スタッフ、安全監督者は、トンネル内で音声通話によって連絡できます。ノード間の自動中継によりカバレッジの連続性が向上し、通常のネットワーク信号を維持しにくいエリアでも通信を支援します。
指揮車両内の前線指揮層

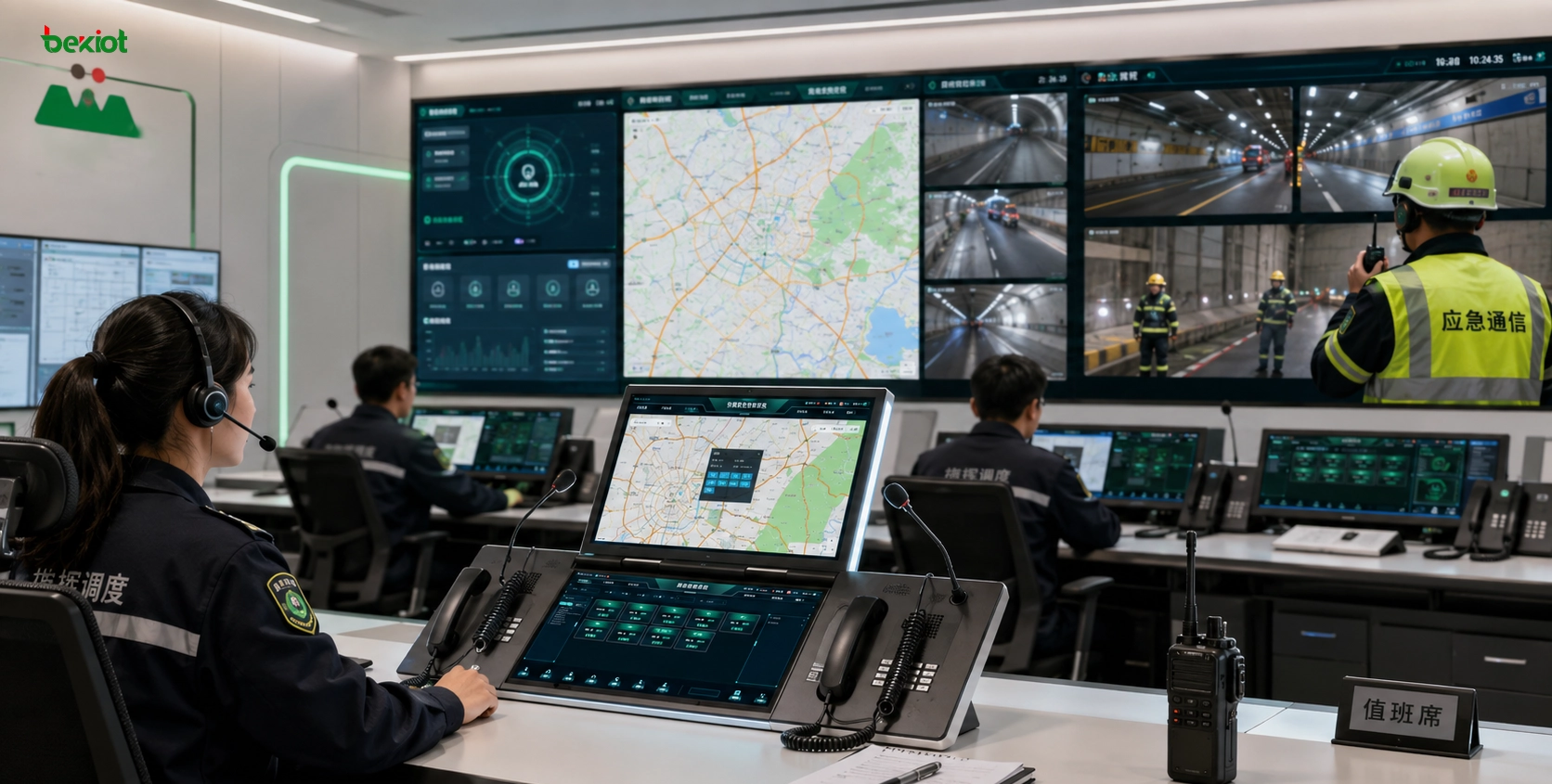

指揮車両は、トンネル外部に現場調整拠点として配置されます。車両内では、指令ディスパッチコンソールが音声アクセス、無線インターフェース接続、またはその他の統合方式を通じてトンネル無線システムと接続します。これにより前線指揮チームは、集中した操作位置から現場ユーザーを監視、呼出、グループ呼出、調整できます。
後方指揮センター層
後方指揮センターは、公衆網、専用網、4G/5G、衛星、またはその他の利用可能なバックホールリンクを通じて指揮車両と接続します。接続後、管制センターは遠隔ディスパッチに参加し、現場の更新情報を受け取り、意思決定を支援し、必要に応じて追加リソースを調整できます。
ディスパッチコンソールがトンネル無線通信を拡張する仕組み
指令ディスパッチコンソールは、トンネル内の無線ユーザーと指揮センターをつなぐ重要な橋渡しです。狭帯域自己組織化無線システムから音声を受信し、通話とグループを管理し、通信を外部の指揮ネットワークへ転送します。これにより、トンネル作業員は孤立したローカル無線グループに限定されなくなります。
コンソールは、狭帯域無線、公衆網プッシュ・トゥ・トーク、専用無線、IP 音声、指揮センター通信、ディスパッチ側音声アクセスなど、複数の通信リソースをサポートできます。これにより、各チームは別々の通信システムを運用するのではなく、ひとつの協調したワークフローで通信できます。
緊急対応における価値は明確です。現場チームはインシデントを迅速に報告でき、前線指揮チームは即時対応を組織でき、後方指揮センターは遠隔から調整を行えます。これにより、事象の発見から指揮判断、現場実行までのクローズドループが形成されます。
現場からセンターまでの通信に必要な中核機能
マルチシステムアクセス
緊急現場では、狭帯域メッシュ無線、携帯型無線機、車載無線機、公衆網インカム、IP 電話、指揮センター端末など、さまざまな通信端末が使用される場合があります。柔軟なディスパッチコンソールは、複数の通信リソースをひとつの操作位置から調整できるよう、マルチシステムアクセスをサポートする必要があります。
迅速な端末接続
緊急シナリオでは、展開速度が重要です。端末接続により、無線機や通信アクセス機器を、元のシステムを再構築せずに直接接続できます。これは一時的な救助活動、建設事故、トンネル保守、災害対応、指揮車両の迅速展開に適しています。
複数のバックホールオプション
トンネル緊急通信は単一リンクに依存すべきではありません。実用的なソリューションでは、現場環境に応じて 4G/5G、専用網、有線ブロードバンド、マイクロ波、衛星、またはその他の利用可能なリンクを使用できます。複数のバックホールオプションは、いずれかのリンクが不安定になった場合の通信耐性を高めます。
可視化されたディスパッチ操作
指令ディスパッチコンソールは、呼出、グループ呼出、チャンネル切替、監視、緊急調整のための明確な操作インターフェースを提供すべきです。これによりオペレーターの負担が軽減され、前線指揮チームは指揮車両内で迅速に対応できます。
モバイル展開
ソリューションは指揮車両とともに迅速に移動できる必要があります。これはトンネル救助、道路トンネル事故、地下工事、一時保守、緊急訓練、事故現場近くに通信インフラを素早く構築する必要がある場面で重要です。
Becke Telcom DSC コンソールの適用先
より専門的な前線指揮席を必要とするプロジェクトでは、Becke Telcom DSC シリーズのディスパッチコンソールを、指揮車両または固定管制室構成の一部として使用できます。たとえば、DSC-BD215S デュアルハンドセット指令ディスパッチコンソールは、分離された通話席や二チャンネル処理を必要とするオペレーターに適しており、DSC-238 デュアルスクリーンディスパッチコンソールは、可視化ディスパッチ、マルチシステム監視、管制室型運用に適しています。
トンネル無線通信を、より広い指揮プラットフォーム、IP ディスパッチシステム、緊急対応ワークフロー、または複数チームの協調環境へ拡張する必要がある場合、これらのコンソールを検討できます。製品選定は、オペレーター数、通信リソース、表示要件、プロジェクトレベルのディスパッチワークフローに基づいて行うべきです。
良いトンネル通信設計は、トンネル内のカバレッジだけでなく、現場音声、前線指揮、後方意思決定をひとつの信頼できるチェーンとして接続する必要があります。
緊急現場および産業現場での運用価値
通信の孤立を解消
トンネル内の狭帯域無線システムを外部指揮システムに接続することで、このソリューションは一般的な通信孤立の問題を解決します。現場ユーザーはトンネル環境に適した無線機を使い続けながら、指揮車両と管制センターは同じ通信フローにアクセスできます。
指揮効率の向上
三層構造は、現場実行、前線指揮、後方意思決定支援という明確なワークフローを形成します。これにより手作業による伝言の遅延が減り、指揮スタッフは人員、機材、救助チーム、保守リソースをより効率的に調整できます。
迅速な緊急展開を支援
指揮車両とディスパッチコンソールはトンネル入口近くに配置できるため、一時的なインシデントに対してシステムを迅速に構築できます。救助対応、緊急訓練、工事保護、事故処理、短期運用支援に適しています。
既存通信投資の保護
このソリューションは、既存の狭帯域無線機や現場端末を全面的に置き換える必要はありません。代わりに、トンネルシステムと指揮システムの間に相互接続層を構築します。これによりアップグレードコストを抑え、現場要員の慣れた操作習慣を維持できます。
代表的な適用シナリオ
トンネル緊急通信は、道路トンネル、鉄道トンネル、地下鉄工事区間、地下共同溝、鉱山、水力発電トンネル、都市管廊、地下駐車場、大規模な産業地下空間に広く適用できます。これらの現場では、安定した音声通信、迅速な指揮対応、内部チームと外部管制室の協調が求められます。
緊急救助では、システムは救助チームが閉鎖エリアをまたいで通信し、状況を前線指揮車両へ報告することを支援します。トンネル建設と保守では、日常のスケジューリング、安全監督、設備調整、事故対応を支援します。地下共同溝管理では、点検、保守、警備、緊急処理の調整を支援します。
展開計画とエンジニアリング上の注意点
展開前に、エンジニアはトンネル長、構造、曲線部、勾配区間、建設材料、無線の死角、電源可用性、指揮車両の駐車位置、バックホールネットワーク条件を評価する必要があります。これらの要素は、ノード配置、中継性能、音声品質、通信安定性に直接影響します。
プロジェクトチームは通信マトリクスも定義すべきです。すべてのユーザーがすべてのグループへアクセスする必要はありません。設計では、どのトンネルチームが互いに通話できるか、どのグループを前線指揮車両が監視するか、どの通話を後方指揮センターへエスカレーションするか、緊急優先度をどう処理するかを明確にする必要があります。
正式運用前のテストは不可欠です。音声明瞭度、中継遅延、グループ呼出動作、ディスパッチコンソール操作、4G/5G または専用網の安定性、衛星バックアップ、電源冗長性、オペレーター手順を、実際に近い現場条件で検証する必要があります。
長期的な拡張可能性
音声通信チェーンが確立されると、同じアーキテクチャを映像監視、GIS 位置情報、緊急警報連動、録音、イベントログ、公共放送、指揮プラットフォーム統合へ拡張できます。これにより、システムは単純な音声ブリッジから、より広い緊急指揮と状況認識のプラットフォームへ進化できます。
複数のトンネルや地下施設を管理する組織では、このアーキテクチャを標準化することも可能です。統合ディスパッチセンターは複数の現場システム、指揮車両、地域対応チームを接続し、異なるプロジェクトに適用できる再現性の高い緊急通信モデルを構築できます。
結論
トンネル緊急通信ソリューションは、トンネル内の人員をつなぐだけでは不十分です。現場チーム、前線指揮車両、後方指揮センターを安定した通信チェーンとして接続する必要があります。狭帯域自己組織化無線カバレッジ、指揮車両アクセス、多系統伝送、指令ディスパッチコンソールを組み合わせることで、通信の孤立を解消し、緊急時の協調を改善できます。
トンネル救助、地下工事、共同溝管理、産業緊急対応において、このアーキテクチャは大きな実用価値を提供します。迅速な展開、マルチシステムアクセス、信頼できるディスパッチ、そして映像、警報、録音、統合指揮プラットフォームへの将来拡張をサポートします。
FAQ
なぜトンネル通信は難しいのですか？
トンネル通信は、閉鎖構造、長距離、カーブ、コンクリート、岩盤、地下条件によって無線信号が遮断または弱められるため難しくなります。中継型の狭帯域自己組織化ネットワークは、内部の音声カバレッジを改善できます。
指揮車両の役割は何ですか？
指揮車両は、トンネル入口近くの前線指揮ポイントとして機能します。トンネル無線システムを外部指揮センターに接続し、現場指揮スタッフが現場チームをより効率的に調整できるようにします。
既存の無線機を変更せずにシステムを運用できますか？
多くのプロジェクトでは可能です。端末接続や音声アクセス方式により、既存の無線機または狭帯域通信システムを、現場通信システム全体を置き換えることなくディスパッチコンソールへ接続できます。
指揮車両と管制センターの間にはどのようなリンクを使用できますか？
プロジェクト環境に応じて、システムは 4G/5G、専用網、有線ブロードバンド、マイクロ波、衛星、またはその他の利用可能な伝送リンクを使用し、指揮車両を遠隔指揮センターへ接続できます。
