サージ保護とは、保護デバイス、接地、等電位ボンディング、配線設計、協調された施工方法を用いて、過渡過電圧を制限し、サージ電流を敏感な機器から逃がす仕組みである。配電システム、制御盤、通信回線、データネットワーク、セキュリティシステム、産業オートメーション、再生可能エネルギー設備、建物内電子機器、屋外設備の保護に使われる。

サージは数マイクロ秒しか続かないことがあるが、その影響は深刻になり得る。電源、通信ポート、回路基板、センサー、コントローラー、ネットワークスイッチ、カメラ、入退室管理盤、ルーター、メーター、警報器、現場機器を損傷させる可能性がある。重い場合、機器交換費だけでなく、サービス停止、データ損失、安全リスク、繰り返す潜在故障につながる。

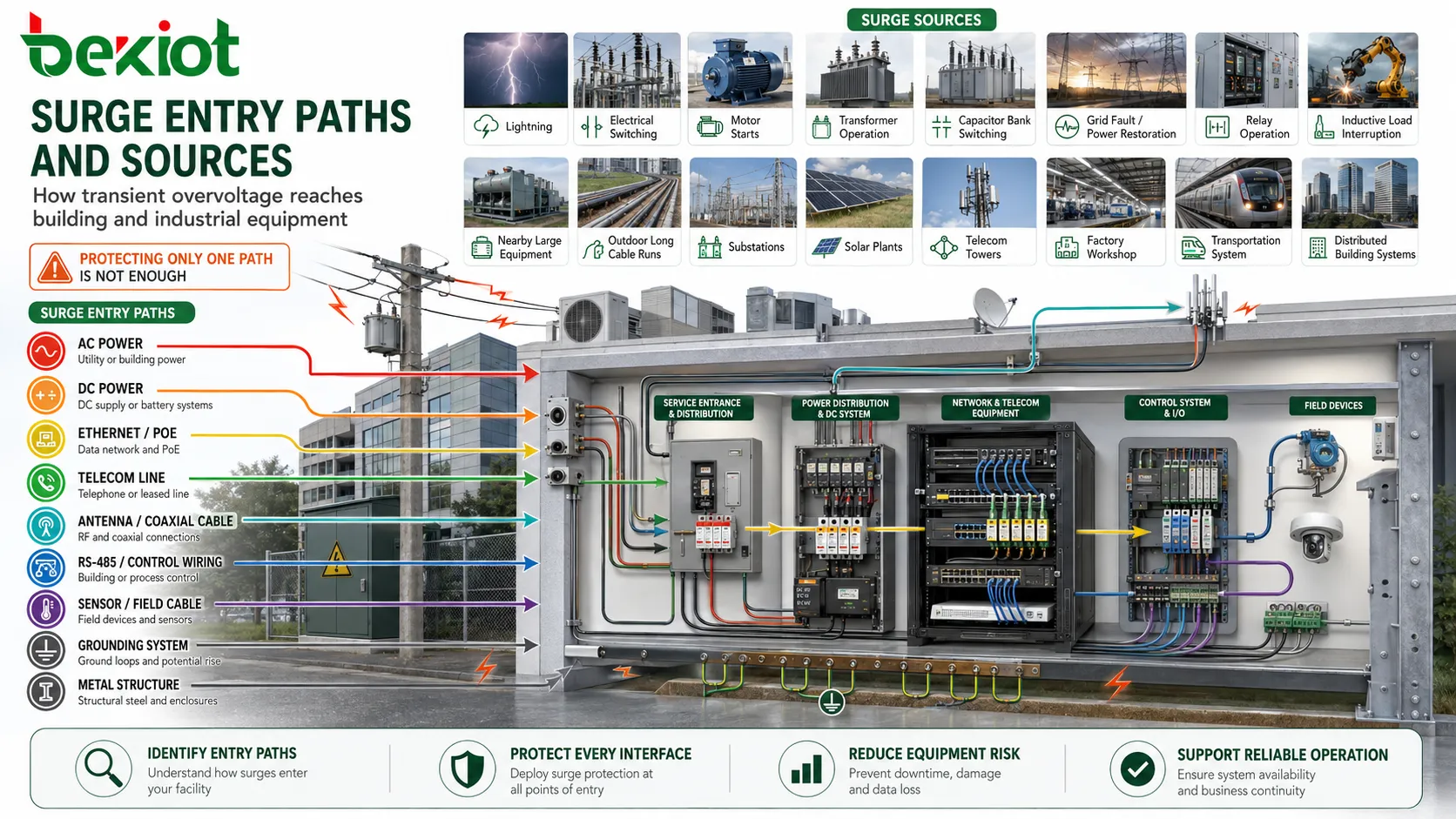

過渡過電圧はどこから発生するか

サージは落雷と結び付けられやすいが、落雷だけが原因ではない。電気的な開閉操作、モーター始動、変圧器運転、コンデンサバンクの投入、系統故障、復電、リレー動作、誘導性負荷の遮断、近くの大型設備も短時間の過電圧を発生させることがある。

屋外設置、長いケーブル、屋上設備、電源引込部、変電所、太陽光発電所、通信塔、工場、交通システム、分散した建物設備は、配線が長距離にわたりサージエネルギーを拾って運ぶため、より大きなリスクにさらされる。

保護計画は侵入経路の特定から始める必要がある。サージエネルギーは、交流電源、直流電源、Ethernet、PoE、同軸ケーブル、RS-485、電話線、アンテナ給電線、制御配線、センサーケーブル、接地導体、金属構造物から侵入する。1つの経路だけを保護しても、別の経路が開いたままになることがある。

製品選定を導く規格

IEC 61643シリーズ

IEC 61643 シリーズは、サージ保護デバイスに広く用いられる規格である。各部は異なる回路や用途に適用される。低圧交流電源、直流電源、太陽光発電設備、電気通信ネットワーク、信号ネットワーク、サージ保護部品では、それぞれ異なる規格参照が必要になる場合がある。

交流低圧電源回路について、IEC 61643-11 は交流システムに接続されるデバイスの要求事項と試験方法を定める。電気通信および信号ネットワークについては、IEC 61643-21 が通信線と信号線に使うデバイスを扱い、PoE のように電力も運ぶ線路を含む。

UL 1449

UL 1449 は、北米におけるサージ保護デバイスの主要な安全規格である。米国向け設備や UL リスティングが必要な設備を選定する際によく参照される。過渡電圧サージを制限する製品の安全性と性能評価を対象としている。

プロジェクトで UL リスティングの SPD が求められる場合、製品タイプ、定格電圧、設置場所、筐体、短絡電流定格、表示情報を慎重に確認する必要がある。

NECと地域の電気規則

電気規則は、実際の建物や施設で保護デバイスをどのように設置、接続、接地、協調させるかを定める。米国では NEC の要求が重要だが、州や地域の管轄機関によって採用状況が異なる場合がある。

どの地域でも、施工者は現在採用されている規則、地域の検査要件、建物用途、引込条件、非常システム、住宅、医療、産業施設、公共施設の特別要求を確認すべきである。

EN、CE、地域ルール

欧州市場では、IEC 規格の EN 版や適用される CE 適合ルートが関係する場合がある。他の地域では、地域の電気規制、電力会社基準、防火規則、通信規則、製品認証制度も適用されることがある。

国際プロジェクトでは、1つの認証がすべての市場を自動的に満たすと考えるべきではない。製品文書は、設置先の地域と設置カテゴリに合っている必要がある。

業界固有の要求

鉄道、船舶、太陽光、風力、石油・ガス、データセンター、医療施設、空港、通信塔、産業制御システムでは、追加の保護レベルや施工方法が必要になることがある。これらの環境では、曝露リスク、連続運用の重要性、安全要件が高いことが多い。

プロジェクトチームは、製品規格とシステムレベルの設計規格の両方を確認すべきである。SPD 単体が規格適合でも、接地、ボンディング、ケーブルルーティング、協調が不十分であれば、保護システム全体は十分とはいえない。

保護レベルは通常どのように表されるか

保護レベルは単一の数値ではない。最大連続使用電圧、電圧保護レベル、公称放電電流、最大放電電流、インパルス電流、短絡電流定格、応答特性、保護モード、設置タイプなど複数の定格とパラメータで表される。

低い電圧保護値は魅力的に見えるが、システム電圧と想定サージ電流に適合していなければならない。高い放電容量を持つデバイスでも、長いリード線、弱い接地、下流機器との誤った協調があると十分に保護できない。

そのため、保護レベルは設置位置、上流保護、接地方式、ケーブル長、曝露リスク、保護対象機器の耐量と合わせて解釈する必要がある。

Type 1、Type 2、Type 3の協調

引込部のType 1

Type 1 デバイスは、設備の起点やサービス引込部など、高エネルギーのサージが建物に入る場所でよく使われる。外部雷保護、架空線、高曝露、より大きなインパルス電流への対応が必要な場合に選ばれることが多い。

目的は、大きな入力サージエネルギーが内部配電系へ広がる前に低減することである。この層は最初の主要サージ経路を扱うため、設置位置とボンディングが非常に重要である。

分電盤のType 2

Type 2 デバイスは、分電盤、サブパネル、制御盤、内部配電点に設置されることが多い。上流保護後に残るサージエネルギー、または施設内部で発生するサージを低減する。

多くの建物や産業現場では、Type 2 保護が低圧サージ制御の中心層となる。下流回路のグループを守り、末端機器へのストレスを低減する。

敏感な負荷近くのType 3

Type 3 デバイスは、敏感な機器や最終負荷の近くで使われる。使用点に残る過渡電圧を制限するためのもので、制御機器、コンピューター、データ機器、セキュリティ盤、計測機器、通信端末などが例である。

高曝露の設備では、Type 3 を唯一の保護層として使うべきではないことが多い。上流の Type 1 または Type 2 と協調させることで最も効果を発揮する。

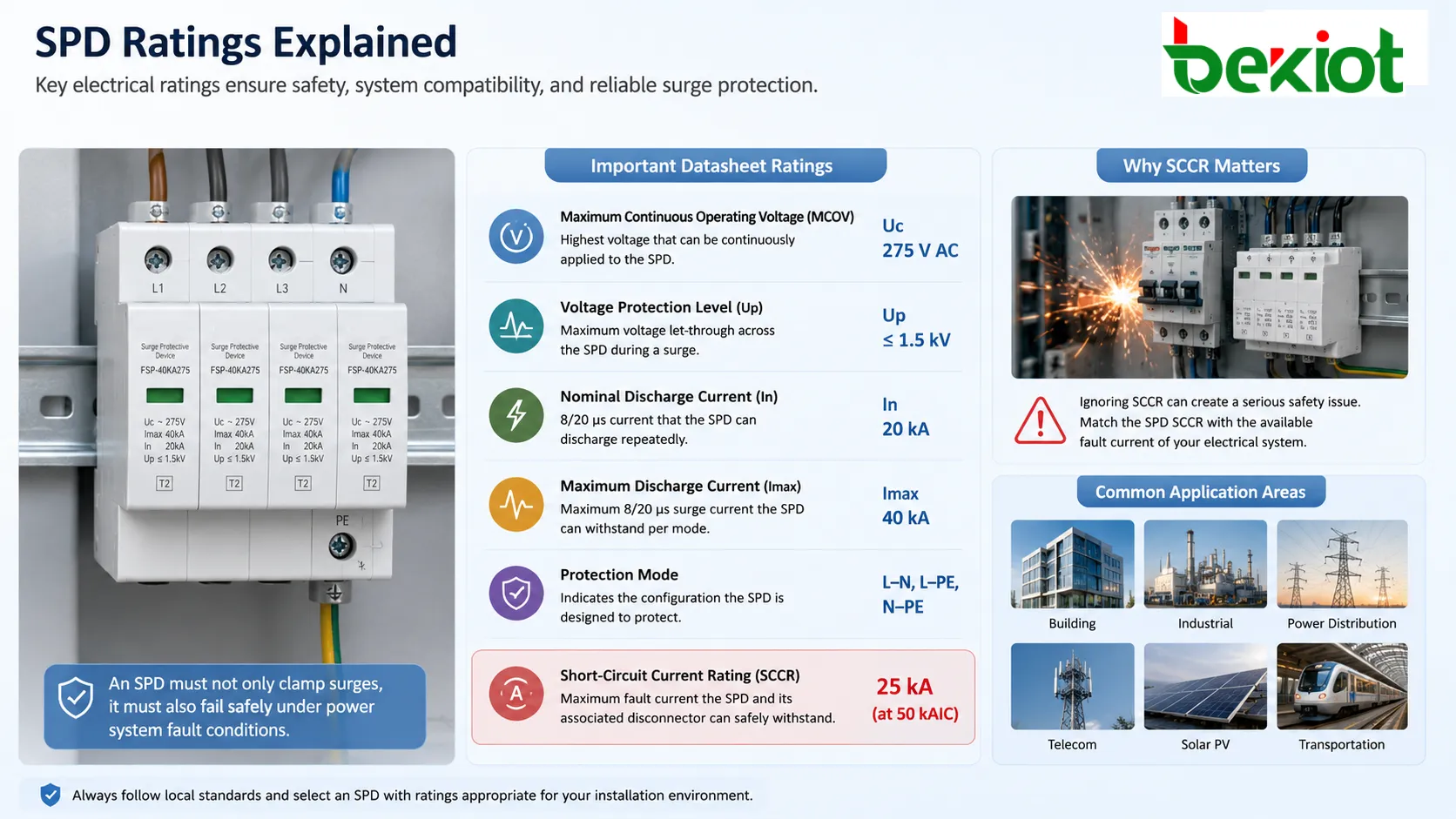

データシートで読むべき主要定格

最大連続使用電圧

最大連続使用電圧は、デバイスが誤動作せずに継続的に耐えられる最高の通常電圧を示す。電力システムの電圧と想定される電圧変動に基づいて選定する必要がある。

この値が低すぎると、通常の電圧変動でもデバイスが早期劣化、過熱、故障する可能性がある。高すぎると、サージ時に保護対象機器へより高い残留電圧がかかる可能性がある。

電圧保護レベル

電圧保護レベルは、規定されたサージ試験中に保護側に現れる残留電圧を示す。一般に残留電圧が低いほど制限効果は高いが、放電電流と接続リード長と合わせて評価する必要がある。

長い接続線は、急峻なサージ時に追加電圧を生む。優れたデバイスでも、長い配線、ループ状配線、不適切な配線経路では性能が低下する。

公称放電電流と最大放電電流

公称放電電流は、規定試験条件下でデバイスが繰り返し扱えるサージ電流レベルを示す。最大放電電流は、指定条件での単発イベントに対するより高い能力を示す。

これらの定格はデバイスの堅牢性比較に役立つが、単独で判断してはいけない。現場の曝露、上流保護、システム接地、想定故障条件も考慮する必要がある。

インパルス電流

インパルス電流は、サービス引込部や雷リスクの高い場所における高エネルギー保護で特に重要である。雷に関連する大きなサージエネルギーを扱うデバイスと関係することが多い。

外部雷保護システム、架空供給、露出した屋外構造、重要な引込電源を持つプロジェクトでは、より高いインパルス電流能力が必要になる場合がある。

短絡電流定格

短絡電流定格は、設置点でデバイスと関連する断路器が安全に耐えられる故障電流レベルを示す。これは電気システムで利用可能な故障電流と一致していなければならない。

この定格を無視すると重大な安全問題になる。SPD はサージをクランプするだけでなく、電力系統の故障条件下で安全に故障しなければならない。

保護モードと配線経路

ライン対ニュートラル

ライン対ニュートラル保護は、活線導体間の差動モードサージを制御する。相線と中性線の間に接続される機器にとって重要である。

このモードは、電源入力、制御回路、電子負荷にかかる電圧ストレスを低減する。

ライン対接地

ライン対接地保護は、サージエネルギーを活線導体から保護接地経路へ逃がす。落雷関連や共通モードのイベントで重要になることが多い。

接地とボンディングの品質はこのモードに直接影響する。弱い接地経路は保護性能を制限し、接触リスクや機器リスクを高める。

ニュートラル対接地

ニュートラル対接地保護は、接地方式、配線構成、デバイス設計によって必要になる場合がある。特定のサージイベント中に中性線と保護接地の間で発生する電圧上昇を管理する。

このモードは、電気システムの種類と地域規則の要求に従って選定する必要がある。

信号ペア保護

データ線と制御線では、信号ペア間、および信号導体から接地への保護が必要である。Ethernet、RS-485、電話、同軸、センサーループ、警報回路は、それぞれ適切なデバイスを必要とする。

保護デバイスは、信号電圧、データ速度、コネクタ形式、線路インピーダンス、PoE 要件、接地方針に適合していなければならない。電源用 SPD をデータ線にそのまま使うことはできない。

電源、データ、通信の保護

交流電源保護は、主配電盤、分電盤、機器盤、敏感負荷点に配置されることが多い。供給導体から入るサージと内部開閉による擾乱を防ぐ。

直流電源保護は、太陽光発電、蓄電池、通信電源設備、直流配電、交通システム、遠隔設備に使われる。直流 SPD は、直流アーク挙動と電圧特性に合わせて設計されていなければならない。

データおよび通信保護は、Ethernet、PoE、電話、シリアル通信、同軸映像、アンテナ給電線、センサー、制御配線に使われる。これらは信号品質を維持しながら過渡過電圧を制限する必要がある。

良い設計では、同じ境界で接続されたすべての経路を保護する。電源だけを保護して Ethernet を保護しない場合、サージエネルギーはネットワークポートから機器を損傷させる可能性がある。

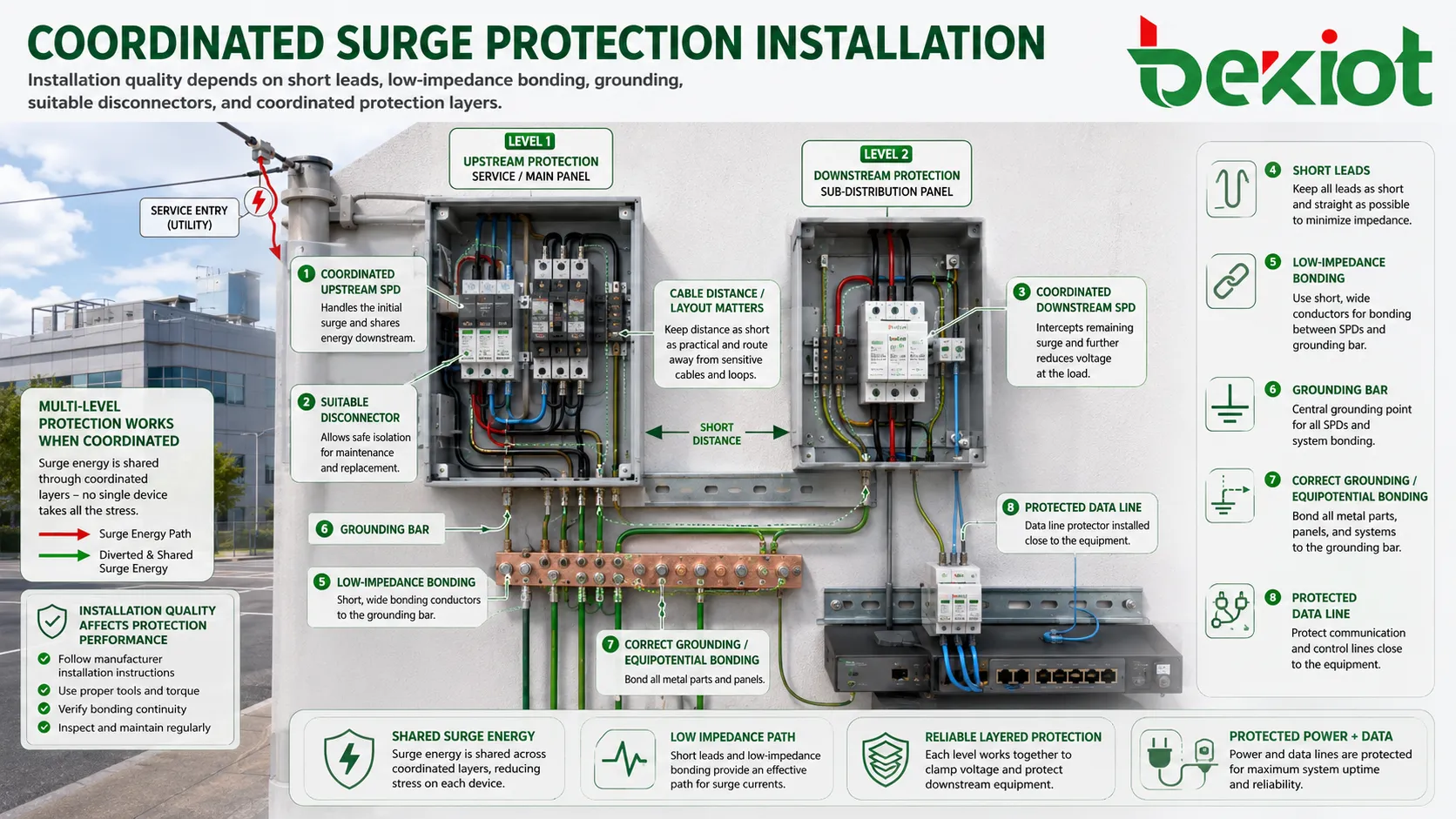

施工品質が性能を左右する

短いリード長

接続リードはできるだけ短くまっすぐにする必要がある。高速なサージ電流は配線インダクタンスに電圧を発生させるため、長いリードは保護対象機器が受ける電圧を増やす。

見た目が整った施工が必ず有効とは限らない。最短の保護経路は、見た目のケーブル対称性より重要であることが多い。

低インピーダンスのボンディング

ボンディングは、金属部、保護接地、サージデバイス、シールド、基準点を接続し、サージエネルギーに制御された経路を与える。ボンディングが悪いと、機器間に大きな電位差が残る。

ボンディング導体は、適切なサイズ、確実な接続、耐食性、低インピーダンスとなる配線経路を備えるべきである。

正しい上流保護

多くの SPD には、上流過電流保護または内部/外部断路器が必要である。これは寿命末期故障、短絡条件、異常動作状態に備えるためである。

断路装置は、メーカーの指示、利用可能な故障電流、電気規則の要求に合っていなければならない。

層間の協調

多段保護は、デバイスが協調されている場合にのみ機能する。上流と下流のデバイスはサージエネルギーを適切に分担し、1つのデバイスに全負荷が集中しないようにする必要がある。

協調は、デバイス種類、ケーブル距離、電圧保護レベル、電流定格、システム配置に依存する。メーカーの指針がある場合はそれに従うべきである。

適用される場所

商業ビル

オフィスタワー、ホテル、ショッピングセンター、キャンパス、公共建物では、配電、IT ルーム、エレベーター、入退室管理、CCTV、公共放送、火災警報インターフェース、建物自動化に保護デバイスが使われる。

これらの現場では、主配電盤、分電盤、屋上設備、屋外カメラ、入口システム、ネットワークキャビネットをまたいだ協調保護が必要になることが多い。

産業施設

工場、倉庫、鉱山、製油所、発電所、水処理施設には、モーター、ドライブ、PLC、センサー、通信ネットワーク、制御盤、屋外現場機器が含まれる。サージは停止、誤信号、機器損傷を引き起こすことがある。

産業向け保護では、外部の雷リスクと、大型電気設備による内部開閉擾乱の両方を考慮する必要がある。

通信およびデータネットワーク

通信室、基地局、屋外キャビネット、光ファイバーノード、ネットワークスイッチ、ルーター、PoE 機器、アンテナ、通信ゲートウェイには、電源経路と信号経路の保護が必要である。

通信システムは建物、塔、屋外筐体、長距離ケーブルをまたいで機器を接続するため、接地とボンディングが特に重要である。

セキュリティと監視

屋外カメラ、入退室コントローラー、ゲートシステム、警報盤、インターホン、遮断機、外周設備は、電源ケーブルと信号ケーブルを通じて落雷誘導サージにさらされることが多い。

必要に応じて、保護は建物の引込点と露出した現場機器の近くに設置するべきである。

再生可能エネルギーシステム

太陽光発電、蓄電池、風力、インバーターシステムでは、直流ストリング、交流出力、通信線、監視機器、接地ネットワークに保護が必要である。

直流保護では、直流故障挙動が交流システムと異なるため、適切なデバイス選定が必要である。

保守と寿命末期監視

サージ保護デバイスは本質的に消耗的である。過渡エネルギーを吸収または逃がすことで、時間とともに劣化する可能性がある。繰り返しサージを受けたデバイスは、同じ保護レベルを維持できない場合がある。

多くの製品には、状態表示窓、警報接点、遠隔監視出力、交換可能カートリッジ、寿命末期表示がある。これらは定期保守で確認すべきである。

落雷、大きな電力故障、原因不明の機器故障、遮断器の反復動作の後には、保護システムを点検すべきである。損傷したデバイスの交換は、保護層を有効に保つための一部である。

選定チェックリスト

まず保護対象回路を特定する。交流電源、直流電源、Ethernet、PoE、RS-485、電話、同軸、センサー、制御回路では必要なデバイスが異なる。

定格電圧とシステム種類を合わせる。デバイスは、通常動作電圧、接地方式、周波数、電流経路、故障条件に適合していなければならない。

設置レベルを選ぶ。サービス引込部、分電盤、機器盤、使用点保護では役割が異なる。

重要定格を確認する。最大連続使用電圧、電圧保護レベル、放電電流、インパルス電流、短絡電流定格、保護モード、認証マークを確認する。

物理的な施工を計画する。リード長、接地バー位置、ボンディング経路、ケーブルルーティング、筐体保護等級、上流断路器の選定は、デバイスそのものと同じくらい重要である。

有効なサージ保護は単一部品ではない。規格に基づくデバイス選定、階層配置、短い接続、接地、ボンディング、定期点検で構成される協調システムである。

よくある質問

1つのデバイスで建物全体を保護できますか？

主分電盤のデバイスは入力サージエネルギーを低減できるが、敏感な機器には下流保護が必要なことが多い。大規模または複雑な建物では通常、階層的な保護が必要である。

サージ電流定格が高ければ常に保護性能も高いですか？

必ずしもそうではない。電流定格はエネルギー処理能力を示すが、残留電圧、施工品質、協調、回路種類も保護性能を決定する。

保護された機器がそれでも故障するのはなぜですか？

原因として、未保護の信号経路、不十分な接地、長いリード線、不足した定格、誤ったデバイス種類、寿命末期の保護モジュール、設計レベルを超えたサージエネルギーが考えられる。

EthernetとPoE回線には別の保護が必要ですか？

露出リスクがある場合は必要である。Ethernet と PoE 回線には、データ速度、PoE 電力レベル、コネクタ形式、信号品質に適した保護が必要である。

定期点検では何を確認すべきですか？

状態表示、警報接点、カートリッジ状態、接地接続、ボンディング導体、リード長、変色、端子の緩み、水の侵入、最近のサージイベントの有無を確認する。
