現代のネットワークは、もはやケーブルで接続されたコンピュータの単純な集合体ではありません。企業、キャンパス、病院、データセンター、通信事業者、産業団地、金融システムはすべて、トラフィックを迅速に転送し、ビジネスゾーンを安全に分離し、異なるIPサブネット間でインテリジェントにデータをルーティングできるネットワークを必要としています。ここでレイヤ3スイッチが重要になります。

レイヤ3スイッチは、レイヤ2スイッチの高速転送機能とルーターのルーティングインテリジェンスを組み合わせたものです。同じローカルネットワーク内ではMACアドレスに基づいてフレームを転送し、異なるネットワークセグメント間ではIPアドレスに基づいてパケットをルーティングできます。実際のネットワーク設計において、これは効率的でスケーラブル、かつ管理可能なネットワークインフラを構築するためのコアデバイスとなります。

この記事では、レイヤ3スイッチをソリューションおよび技術アーキテクチャの観点から説明します。レイヤ3スイッチの動作方法、「一度ルーティングし、何度もスイッチングする」がその主要な価値である理由、ASICハードウェアアクセラレーションがパフォーマンスを向上させる方法、レイヤ3スイッチが配備される場所、そして将来のネットワークが400G/800Gインターフェース、AI主導のトラフィック最適化、クラウドネイティブ管理、ネットワークオートメーションに向かっている方法について網羅します。

レイヤ3スイッチとは？

レイヤ3スイッチは、スイッチングとルーティングの両方を実行するネットワークデバイスです。従来のレイヤ2スイッチは主にMACアドレスに従ってトラフィックを転送します。同じLANまたはVLAN内の高速通信に適しています。ルーターは主にIPアドレスに従ってトラフィックを転送し、異なるネットワークまたはサブネットを接続するために使用されます。

レイヤ3スイッチは、これら2つの概念の中間に位置します。レイヤ2スイッチングの高速ローカル転送機能を維持しつつ、サブネット間通信のためのIPルーティング機能を追加します。簡単に言えば：

レイヤ3スイッチは、ルーティングエンジンを統合した高性能レイヤ2スイッチと理解できます。

これは、すべてのルーターを完全に置き換えることを意味するわけではありません。ルーターは依然としてWANアクセス、インターネットエッジセキュリティ、NAT、VPN、複雑なサービスポリシーにとって重要です。しかし、エンタープライズLAN、キャンパスネットワーク、データセンター、通信事業者の集約ネットワーク内部では、レイヤ3スイッチは高速内部ルーティングにおいてより効率的であることが多いです。

レイヤ2スイッチ、ルーター、ハブ、レイヤ3スイッチの比較

レイヤ3スイッチの価値を理解するには、いくつかの一般的なネットワークデバイスを、その転送基準、コア機能、および典型的なアプリケーションによって比較すると役立ちます。

ホームネットワークでは、多くのユーザーがブロードバンドルーターに精通しています。ホームルーターは多くの場合、ルーティング、スイッチング、Wi-Fiアクセスポイント、NAT、ファイアウォール、および基本的なLAN機能を1つのデバイスに統合しています。プロフェッショナルネットワークでは、これらの機能は通常、異なる層とデバイスに分離され、パフォーマンス、信頼性、セキュリティ、および管理をより正確に制御できるようにします。

コアバリュー：一度ルーティングし、何度もスイッチングする

レイヤ3スイッチの主要な設計ロジックは、しばしば一度ルーティングし、何度もスイッチングすると要約されます。これは、レイヤ3スイッチが最新のLANおよびキャンパスアーキテクチャで広く使用されている主な理由の1つです。

トラフィックが最初に一方のIPサブネットから別のIPサブネットに渡るとき、レイヤ3スイッチはルーターのようにルーティング計算を実行します。宛先IPアドレスを確認し、ルーティングテーブルを参照し、正しい出力インターフェースまたはネクストホップを決定し、パケットを転送します。

最初のルーティング決定が行われた後、同じ転送パスを持つ後続のトラフィックは、高速ハードウェア転送によって処理できます。すべてのパケットに対して低速なソフトウェアルーティングを繰り返す代わりに、スイッチは後続のパケットをレイヤ2スイッチングとほぼ同じように転送できます。これにより、サブネット間通信の効率が大幅に向上します。

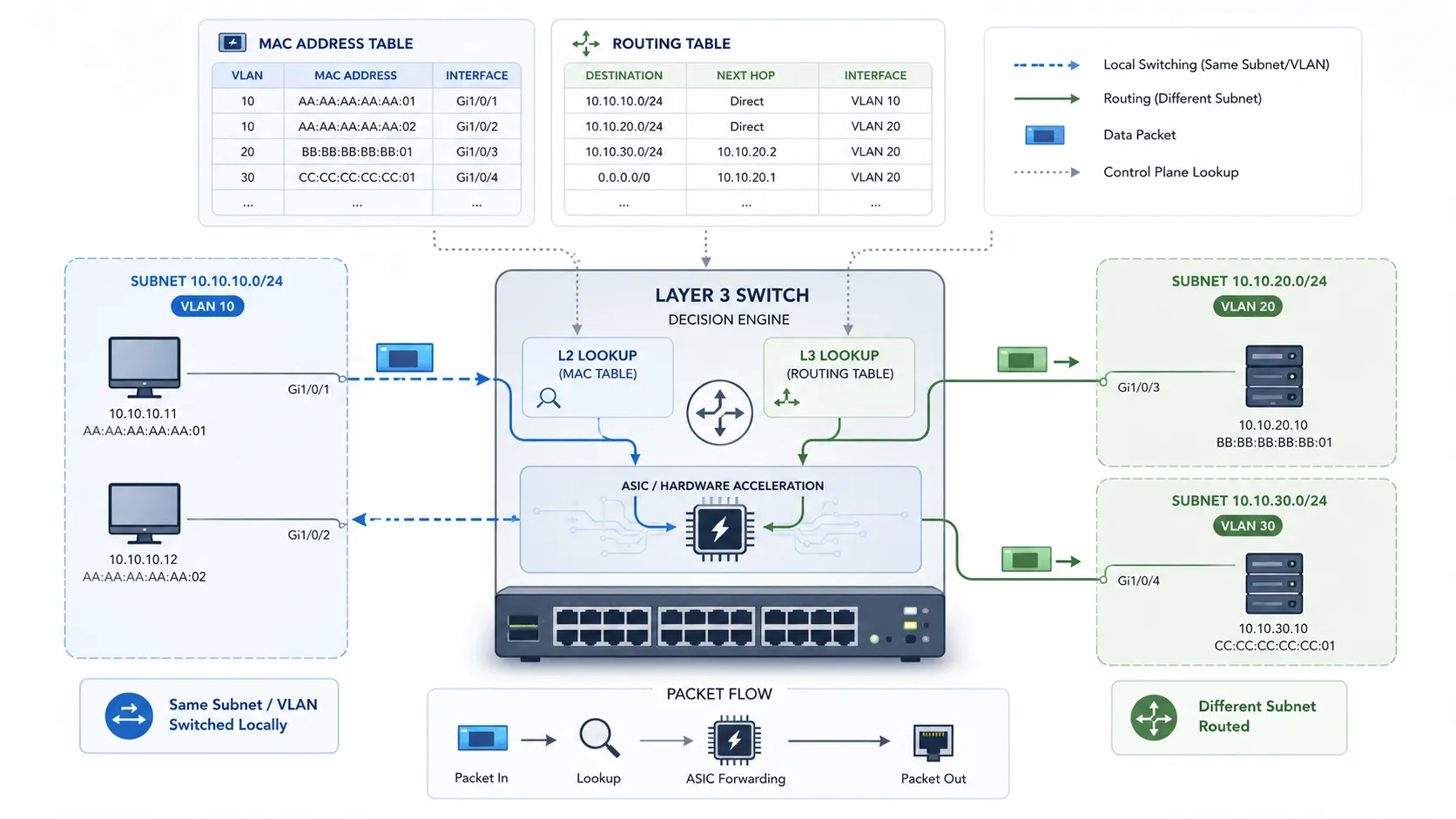

レイヤ3スイッチが転送決定を行う方法

レイヤ3スイッチは、MACアドレステーブルとルーティングテーブルという2つの重要なデータ構造を維持します。これらの2つのテーブルは、そのアーキテクチャの2つの側面（スイッチングとルーティング）を表しています。

MACアドレステーブル

MACアドレステーブルは、デバイスのMACアドレスと物理的なスイッチポートの関係を記録します。デバイスが同じVLANまたはローカルネットワーク内で通信する場合、スイッチはこのテーブルを使用して、すべてのポートにフラッディングする代わりに、フレームを正しいポートに直接転送します。

ルーティングテーブル

ルーティングテーブルは、IPネットワークセグメント、出力インターフェース、およびネクストホップアドレスを記録します。トラフィックをあるサブネットから別のサブネットに移動する必要がある場合、レイヤ3スイッチはルーティングテーブルを使用してパケットの送信先を決定します。

同一サブネット vs 異なるサブネット

パケットが到着すると、レイヤ3スイッチは宛先IPアドレスが同じサブネットに属しているかどうかを確認します。宛先が同じサブネットにある場合、デバイスはMACテーブルに基づいてレイヤ2スイッチングを実行します。宛先が異なるサブネットにある場合、ルーティングテーブルに基づいてレイヤ3ルーティングを実行します。

このハイブリッド決定モデルにより、1つのデバイスが高速ローカル通信と効率的なサブネット間ルーティングの両方をサポートできます。

ASICハードウェアルーティングが重要な理由

レイヤ3スイッチの主要な技術的利点は、ハードウェアベースのルーティングです。従来のルーターは、特に古い設計やローエンドの設計では、ルーティング決定をソフトウェア処理に大きく依存することがよくあります。ソフトウェアルーティングは柔軟ですが、トラフィック負荷が大きいと低速になる可能性があります。

レイヤ3スイッチは、専用のスイッチングチップ（多くの場合ASICと呼ばれます）を使用して、転送およびルーティング機能をハードウェアで実行します。これにより、ルーティングレイテンシがマイクロ秒レベルに減少し、レイヤ3転送パフォーマンスがレイヤ2スイッチングパフォーマンスに近づきます。

ハイエンドのレイヤ3スイッチでは、レイヤ3転送パフォーマンスがワイヤースピードに達することがあります。これは、デバイスがインターフェースの最大物理レートでトラフィックを転送できることを意味します。音声、ビデオ、データベース、仮想化、ストレージ、AIアプリケーションのトラフィックなど、大量のトラフィックを運ぶネットワークにとって、ワイヤースピード転送は重要な機能です。

レイヤ3スイッチがサポートするルーティングプロトコル

レイヤ3スイッチは、単純な静的ルーティングに限定されません。多くのプロフェッショナルモデルは動的ルーティングプロトコルをサポートしており、より大規模なルーティングアーキテクチャに参加できます。

これらのルーティング機能により、レイヤ3スイッチは、小規模なエンタープライズネットワークから大規模な通信事業者やデータセンター環境まで、さまざまなシナリオに適応できます。

VLANセグメンテーションとネットワークセキュリティ

VLANは、レイヤ3スイッチングのもう1つの重要な機能です。VLAN（仮想ローカルエリアネットワーク）は、1つの物理ネットワークを複数の論理ネットワークに分割します。同じ物理スイッチングインフラを共有していても、異なる部門、サービス、またはデバイスグループを分離できます。

たとえば、企業はオフィスコンピュータ、IP電話、監視カメラ、ゲストWi-Fi、生産機器、管理サーバーを異なるVLANに分離する場合があります。これにより、セキュリティが向上し、ブロードキャスト範囲が縮小し、管理が簡素化され、異なるビジネスゾーンに異なるトラフィックポリシーを適用できます。

異なるVLAN内のデバイスが通信する必要がある場合、レイヤ3スイッチはVLAN間ルーティングを提供できます。これは、エンタープライズネットワークおよびキャンパスネットワークにおけるレイヤ3スイッチの最も一般的な使用例の1つです。

レイヤ3スイッチが使用される場所

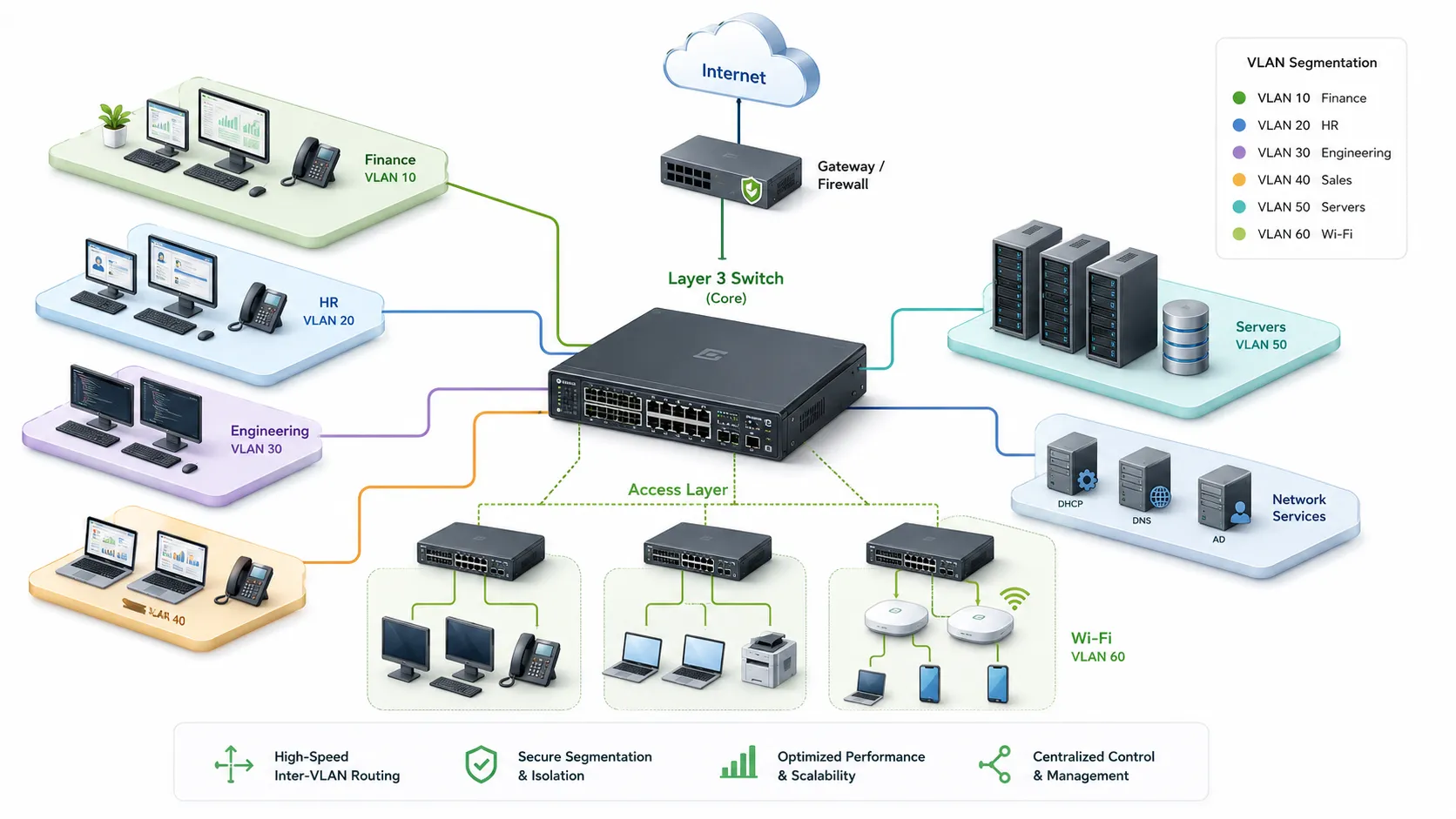

エンタープライズコアネットワーク

エンタープライズネットワークでは、レイヤ3スイッチは一般的にコア層または集約層に配備されます。それらは異なる部門、サービスネットワーク、サーバーエリア、ワイヤレスネットワーク、およびインターネット出口デバイスを接続します。典型的なエンタープライズ設計では、コア層、集約層、アクセス層という3層モデルを使用します。

このモデルでは、コア層は通常、高速データ交換とサブネット間ルーティングのためにレイヤ3スイッチに依存します。アクセス層は通常、レイヤ2スイッチを使用して、デスクトップ端末、IP電話、カメラ、プリンター、ワイヤレスアクセスポイント、その他のエッジデバイスを接続します。

通信事業者およびメトロネットワーク

通信事業者ネットワークでは、レイヤ3スイッチはメトロエッジノード、エンタープライズ専用線アクセスポイント、およびサービス集約位置で使用される場合があります。それらは、さまざまな顧客またはサービス種別に対して、柔軟なVLAN分離、ポリシールーティング、高速転送、およびスケーラブルなアクセスを提供します。

データセンター

データセンターは、低レイテンシ、高スループット、およびスケーラブルなサーバー相互接続を必要とします。最新のデータセンターには、何千ものサーバー、仮想化ホスト、ストレージシステム、コンテナ、およびサービスクラスターが含まれる場合があります。レイヤ3スイッチは、よりフラットなネットワークアーキテクチャを作成し、転送ホップを減らし、トラフィック効率を向上させるのに役立ちます。

高性能なデータセンター設計では、レイヤ3スイッチングを使用することで、ノースサウストラフィックのパフォーマンスを大幅に向上させることができます。関連する業界データによると、高性能レイヤ3スイッチを使用するデータセンターは、ノースサウストラフィックのレイテンシを40％以上削減できる可能性があります。

キャンパス、病院、金融ネットワーク

キャンパスネットワーク、病院ネットワーク、金融取引システムは通常、高い信頼性と予測可能なパフォーマンスを必要とします。レイヤ3スイッチは、冗長リンク、高速コンバージェンス、およびQoSポリシーをサポートして、ビジネス継続性とサービス安定性を保護できます。

病院では、ネットワークの信頼性が医療システム、ナースステーション、画像診断システム、IP通信、およびセキュリティシステムに影響します。金融環境では、レイテンシと安定性が取引システムとビジネス継続性に影響を与える可能性があります。キャンパスネットワークでは、多数のユーザーとデバイスがセグメント化され、管理可能で、スケーラブルなアクセスを必要とします。

レイヤ3スイッチの配備アーキテクチャ

適切に設計されたレイヤ3スイッチの配備は、ネットワークの責任を明確な層に分離する必要があります。これにより、ネットワークの拡張、トラブルシューティング、セキュリティ保護、およびメンテナンスが容易になります。

アクセス層

アクセス層は、PC、IP電話、カメラ、ワイヤレスアクセスポイント、プリンター、産業用端末、IoTデバイスなどのエンドデバイスを接続します。多くのネットワークでは、主なタスクがローカルデバイスアクセスであるため、ここではレイヤ2スイッチが使用されます。

集約層

集約層は、複数のアクセススイッチからのトラフィックを収集します。ポリシーを適用し、VLANを集約し、冗長アップリンクを提供し、コアルーティングのためにトラフィックを準備できます。レイヤ3スイッチは、VLAN間ルーティングまたはポリシー制御が必要な場合に、ここで一般的に使用されます。

コア層

コア層は、主要なネットワークエリア間の高速転送を担当します。シンプルで、高速で、冗長性があり、安定している必要があります。レイヤ3スイッチは、ワイヤースピード転送とインテリジェントルーティングを組み合わせるため、この層でよく使用されます。

技術選定ガイド

レイヤ3スイッチの選択は、ネットワーク規模、トラフィックモデル、信頼性要件、サービス種別、および将来の拡張に基づいて行う必要があります。以下の要素は、ソリューション設計において特に重要です。

転送パフォーマンス

スイッチは、現在および将来のトラフィックに対して十分なスイッチング容量とパケット転送レートをサポートする必要があります。コアまたはデータセンターのシナリオでは、多くの場合、ワイヤースピードのレイヤ3転送が必要とされます。

ポート速度とアップリンク容量

企業は今日、1G、10G、25G、40G、または100Gインターフェースを使用する場合がありますが、高性能ネットワークは400G/800Gインターフェースに向かっています。アップリンク容量は、サーバー密度、ユーザー規模、サービストラフィック、および冗長設計に従って計画する必要があります。

ルーティングとVLANの機能

デバイスは、必要なルーティングプロトコル、VLAN規模、VLAN間ルーティング、ACLポリシー、マルチキャスト機能、および管理機能をサポートする必要があります。より大規模なネットワークでは、OSPF、BGP、VRRP、ポリシールーティング、および高度なセキュリティ制御が必要になる場合があります。

QoSとサービス保証

音声、ビデオ、制御トラフィック、およびビジネスクリティカルなアプリケーションが同じネットワークを共有する場合、QoSは重要です。レイヤ3スイッチは、主要なトラフィックを分類、優先順位付け、保護して、遅延に敏感なサービスを安定させることができます。

冗長性と高速コンバージェンス

ネットワーク障害は完全に回避することはできませんが、設計はサービス中断を減らす必要があります。冗長リンク、高速コンバージェンス、リンクアグリゲーション、および適切なルーティング設計は、ポート、リンク、またはデバイスの障害時にサービスを利用可能に保つのに役立ちます。

レイヤ3スイッチングの将来の方向性

ネットワークのサイズと複雑さは、5G、IoT、人工知能、クラウドコンピューティング、エッジコンピューティング、ビデオ分析、および産業のデジタル化に伴い、成長を続けます。レイヤ3スイッチは、より高速、より強力なインテリジェンス、そしてより簡単な管理へと進化し続けます。

第一の方向性は、より高い帯域幅です。400Gおよび800Gなどのインターフェースは、バックボーン、クラウド、およびデータセンターネットワークでより一般的になるでしょう。第二の方向性は、インテリジェントな最適化です。AI主導のトラフィック分析は、輻輳を特定し、異常なトラフィックを予測し、ルーティングを最適化し、ネットワーク運用効率を向上させるのに役立ちます。

第三の方向性は、クラウドネイティブおよび自動化された管理です。将来のスイッチは、集中プラットフォーム、API、テレメトリ、インテントベースドネットワーキング、および自動化された設定システムを通じて、より多く管理されるようになるでしょう。これにより、手動設定のエラーが減少し、大規模な運用効率が向上します。

将来のレイヤ3スイッチは、パケットをより速く転送するだけでなく、トラフィックパターンをよりよく理解し、より多くの運用データを公開し、大規模な管理が容易になります。

結論

レイヤ3スイッチは、現代のネットワークインフラにおいて最も重要なデバイスの1つです。レイヤ2スイッチングのパフォーマンスとレイヤ3ルーティングのインテリジェンスを組み合わせることで、ネットワークはローカルトラフィックとサブネット間トラフィックを効率的に処理できます。

その中核的価値は「一度ルーティングし、何度もスイッチングする」です。MACアドレステーブル、ルーティングテーブル、VLANセグメンテーション、ハードウェアASIC転送、ルーティングプロトコルのサポート、およびQoS機能により、レイヤ3スイッチは、エンタープライズネットワーク、通信事業者ネットワーク、データセンター、キャンパス、病院、金融システム向けに、高速、安全、かつスケーラブルな通信を提供できます。

ネットワークトラフィックが増加し、アプリケーションがより複雑になるにつれて、レイヤ3スイッチは、ワイヤースピード転送、400G/800Gインターフェース、AI主導のトラフィック最適化、クラウドネイティブ管理、および自動化された運用へと向かい続けます。ネットワークアーキテクトにとって、信頼性が高く将来性のあるネットワークインフラを構築するために、レイヤ3スイッチングを理解することは不可欠です。

よくある質問

レイヤ3スイッチとは何ですか？

レイヤ3スイッチは、レイヤ2スイッチングとレイヤ3ルーティングを組み合わせたネットワークデバイスです。同じネットワーク内ではMACアドレスに基づいてトラフィックを転送し、異なるサブネット間ではIPアドレスに基づいてトラフィックをルーティングできます。

従来のルーターと比較したレイヤ3スイッチの主な利点は何ですか？

主な利点は、レイヤ3スイッチがレイヤ2スイッチングの高性能とレイヤ3ルーティングのインテリジェンスを組み合わせていることです。多くの場合、ASICハードウェアを使用して、非常に低いレイテンシとワイヤースピードに近いパフォーマンスでルーティングを実行します。

「一度ルーティングし、何度もスイッチングする」とはどういう意味ですか？

これは、最初のサブネット間パケットはルーティング決定を必要としますが、同じパスを使用する後続のパケットは高速スイッチングロジックを介して転送できることを意味します。これにより、繰り返し行われるサブネット間通信の効率が向上します。

レイヤ3スイッチはVLANをサポートしますか？

はい。レイヤ3スイッチは一般的にVLANセグメンテーションとVLAN間ルーティングをサポートしています。これにより、1つの物理ネットワークを複数の論理ネットワークに分割しながらも、それらの間で制御された通信を可能にします。

レイヤ3スイッチは一般的にどこで使用されますか？

それらは、高速ルーティングと信頼性の高いトラフィックセグメンテーションを必要とするエンタープライズコアネットワーク、集約層、キャンパスネットワーク、病院、金融システム、通信事業者アクセスネットワーク、およびデータセンターで広く使用されています。

レイヤ3スイッチの将来はどうなりますか？

レイヤ3スイッチは、400G/800Gなどの高速インターフェース、AI主導のトラフィック最適化、クラウドネイティブ管理、テレメトリ、および自動化されたネットワーク運用へと向かっています。
