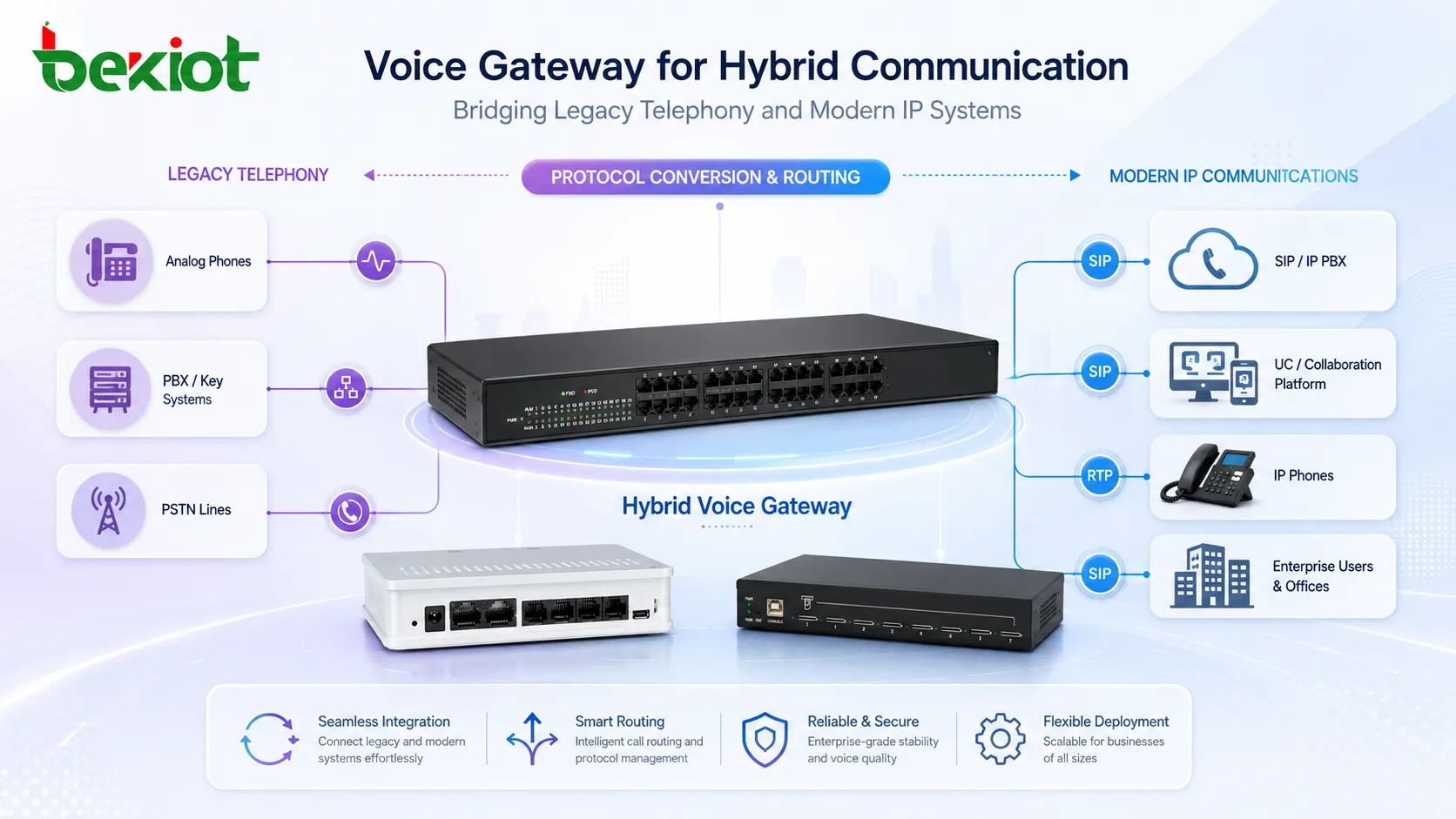

音声ゲートウェイは、異なる音声通信システムを接続し、IP、アナログ、デジタル、レガシー電話環境の間で通話をやり取りできるようにするネットワーク機器です。現代のVoIPネットワークでは、SIPベースの通信プラットフォームと、PSTN回線、PBXトランク、アナログ電話、FAX、E1/T1回線、インターコム、無線アクセス、緊急通信端末などの従来システムをつなぐ橋渡しとして機能します。

音声ゲートウェイの役割を理解する

音声通信ネットワークが単一の技術だけで構成されることは多くありません。多くの組織には、既存PBX、アナログ電話、エレベーター電話、FAX、公衆電話回線、既設の銅線配線があります。同時に、SIPサーバー、IP PBX、クラウド通信、ユニファイドコミュニケーション、指令・ディスパッチプラットフォームへ移行している場合もあります。音声ゲートウェイは、すべてを一度に交換せずに、それらを連携させます。

最も基本的には、ゲートウェイは片側の音声トラフィックを反対側で利用できる形に変換します。IP側では、音声は通常SIPシグナリングとRTPメディアストリームで運ばれます。従来電話側では、FXSポート、FXOポート、E1/T1トランク、GSMチャネル、その他の音声インターフェースに接続できます。シグナリング変換、音声エンコード、番号ルーティング、インターフェース適応を行うことで、ハイブリッド通信構成の重要な要素になります。

音声ゲートウェイの仕組み

シグナリング変換

音声通話では、音声を送る前にシグナリングが必要です。シグナリングは、発信、呼出、応答、発信者番号、切断、転送などの電話機能を制御します。VoIPネットワークではSIPが最も一般的です。レガシー環境では、アナログ回線電圧、FXO/FXS動作、ISDN PRI、E1、SS7関連インターフェース、PBXトランクプロトコルなどが使われます。

音声ゲートウェイは、これらの方式を相互に理解できる形へ変換します。たとえば、FXSポートに接続されたアナログ電話が発信すると、ゲートウェイはオフフックを検出し、ダイヤル数字を受信し、要求をSIPシグナリングに変換してIP PBXまたはSIPサーバーへ送信します。SIPユーザーがPSTN番号へ発信する場合、ゲートウェイはFXOまたはE1トランク経由で公衆電話網へルーティングできます。

メディア処理とコーデック対応

通話が確立されると、ゲートウェイは音声ストリームを処理します。アナログ音声をデジタルパケットに変換し、音声のデコードとエンコード、コーデック交渉、ゲイン調整、エコー抑制、RTPパケット転送を行います。代表的なコーデックにはG.711、G.729、G.722などがあり、帯域、音質、プラットフォーム互換性によって選択されます。

コーデックの選択は重要です。ネットワークごとに要件が異なるからです。企業LANでは高品質コーデックを使える一方、帯域が限られたWANでは圧縮音声が必要になる場合があります。音声ゲートウェイは、同じコーデックや音声形式を持たない端末間の互換性を維持します。

呼ルーティングと番号マッピング

ゲートウェイは、通話がシステム間をどのように移動するかも制御します。ダイヤルルール、プレフィックス処理、着信ルート、発信トランク選択、フェイルオーバー、緊急番号ルーティングを適用できます。これは複数拠点、混在PBX、複数の外線を持つ組織で特に重要です。

たとえば、内線はSIPサーバーへ、ローカル緊急通話はPSTNトランクへ、長距離通話は指定VoIPキャリアへ、IPリンク障害時のバックアップ通話はアナログ回線へ流せます。したがって、音声ゲートウェイは単なるインターフェース変換機ではなく、実用的なルーティング制御点でもあります。

音声ゲートウェイの主な特徴

複数インターフェース接続

音声ゲートウェイのモデルによって、対応する物理・論理インターフェースは異なります。アナログ電話向けのものもあれば、デジタルトランク、SIPトランク、GSMチャネル、無線接続、支店統合に重点を置くものもあります。適切な選定は、何を接続する必要があるかで決まります。

プロトコルとコーデックの互換性

信頼性の高い音声ゲートウェイは、一般的なSIP機能、RTP伝送、DTMF方式、発信者番号処理、エコーキャンセル、ジッタバッファ、NAT越え、主要音声コーデックをサポートする必要があります。これにより、IP PBX、SIP平台、アナログ機器、キャリアサービス間の互換性問題を減らせます。

実際のプロジェクトでは、端口数だけでなく互換性がより重要になることが多いです。ゲートウェイは、組織の呼制御サーバー、キャリアトランク、既存PBX、緊急端末、ディスパッチ平台と円滑に動作する必要があります。良好な相互接続性は、発信失敗、片方向音声、番号表示誤り、ダイヤルルール衝突を減らします。

フェイルオーバーと信頼性

音声通信は、事業継続、現場安全、緊急通話、サービス対応を支えることが多いです。そのため、ゲートウェイにはフェイルオーバールーティング、バックアップトランク選択、ハートビート検出、電源復旧動作、設定バックアップ、ネットワーク冗長化が含まれる場合があります。

IP PBX、WANリンク、SIPトランクが利用できない場合、ゲートウェイは重要な通話をローカルPSTN回線やバックアップトランクへ流せることがあります。これは支店、警備室、工場、交通施設、単一路径に依存できない緊急通信点で価値があります。

音声ゲートウェイのネットワークアーキテクチャ

基本的な企業VoIP構成

基本的な企業構成では、音声ゲートウェイはIP PBXとレガシー電話インターフェースの間に配置されます。IP電話はLAN経由でIP PBXに登録され、アナログ電話やPSTN回線はゲートウェイに接続されます。ゲートウェイはSIPでIP PBXへ登録またはトランク接続します。この構成では、IP PBXが内線管理と呼制御を担当し、ゲートウェイが物理接続と音声変換を提供します。

この構成は、オフィスビル、ホテル、学校、病院、製造工場、支店ネットワークでよく使われます。有用なアナログ端末を残しながら、コアシステムを段階的にVoIPへ移行できます。

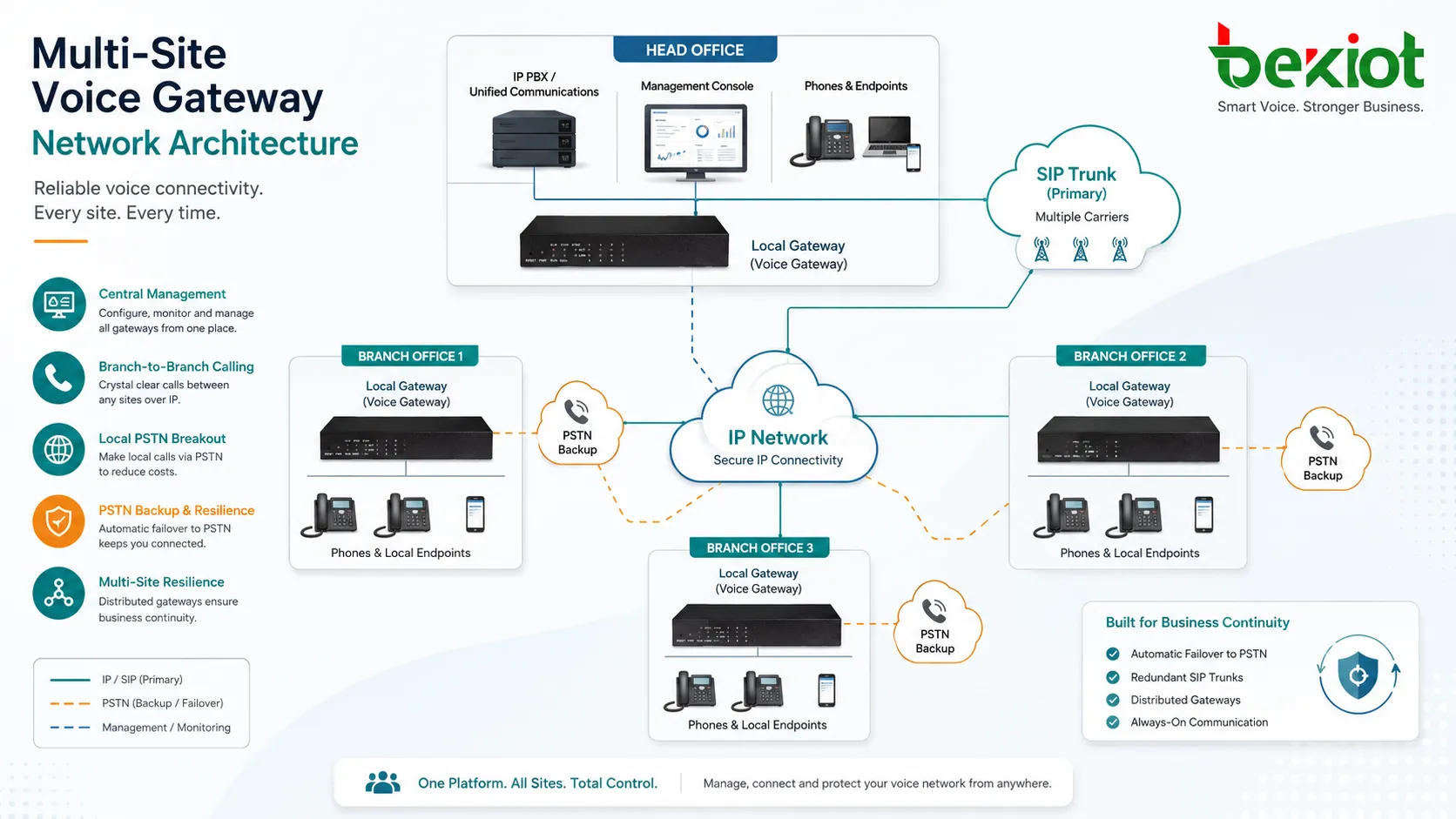

マルチサイトと支店構成

マルチサイトネットワークでは、各支店がローカルゲートウェイを持つ場合があります。支店間通話はIPネットワークを通り、外線通話やバックアップ通信にはローカルPSTNアクセスを残せます。この設計は長距離コストを下げ、ローカルの耐障害性を高めます。

大規模組織では、ゲートウェイを集中管理したり、ユニファイドコミュニケーション平台と統合したりできます。番号計画、ルートルール、緊急番号、トランク権限は、ループや拠点間の不一致を避けるため慎重に設計する必要があります。

ハイブリッド移行構成

多くの組織は、レガシー電話システムを一度に置き換えません。ハイブリッド移行構成では、移行期間中に旧システムと新システムを同時に運用できます。ゲートウェイは既存PBX、アナログ端末、キャリアトランク、新しいSIP平台を接続し、アップグレード中も通話を継続できるようにします。

この方法は移行リスクを下げます。部門ごとにVoIPへ移行し、緊急電話を維持し、既存の公衆番号も継続できます。IT担当者は完全切替前にルーティング、コーデック、緊急ダイヤル、ユーザー教育を検証する時間を確保できます。

音声ゲートウェイの一般的な用途

アナログ電話をVoIPへ接続

多くの組織では、エレベーター、倉庫、客室、警備ブース、緊急呼出点、生産エリアでアナログ電話が使われています。すべてを交換するのは高コストまたは不要な場合があります。FXSゲートウェイは、既存ハードウェアを残したまま、これらの機器をSIPベースのIP PBXへ接続します。

アナログ端末が信頼性高く堅牢で、改修しにくい場所に既設されている場合に有効です。ゲートウェイは既存機器の寿命を延ばし、VoIPインフラで集中通話管理を可能にします。

IP PBXをPSTN回線へ接続

FXOまたはE1ゲートウェイは、IP PBXを公衆電話回線へ接続できます。ローカルPSTNアクセス、キャリアトランクのバックアップ、緊急通話、古い電話網との統合が必要な場合に役立ちます。従来PBXからVoIPへの段階的移行にも対応します。

小規模拠点では数個のFXOポートで十分な場合があります。大規模オフィスやキャリアグレード接続では、E1/T1ゲートウェイがより高いチャネル容量と体系的なトランク管理を提供します。

産業・緊急通信

工場、発電所、交通拠点、トンネル、キャンパス、港湾、緊急運用センターでは、堅牢電話、ディスパッチコンソール、無線、構内放送、アラーム端末、制御室平台を接続するために音声ゲートウェイを使えます。このような環境では、単なる通話コスト削減よりも、信頼性と相互運用性が重要です。

ゲートウェイは、現場の緊急電話を指令センターへ接続し、警報呼び出しをディスパッチャへルーティングし、SIP端末と既存PBX回線を橋渡しし、重要通話にPSTNバックアップ経路を残せます。安全通信と運用継続性の実用的な構成要素です。

関連製品： Becke Telcom IPGAシリーズ音声ゲートウェイ

組織にとっての主なメリット

移行コストの削減

音声ゲートウェイにより、既存回線、電話、PBXトランク、配線を再利用しながらVoIPを段階的に導入できます。即時全面交換の必要性を減らし、通信近代化の予算化と管理を容易にします。

多数のレガシー機器を持つ拠点では、既存投資を保護しながら、SIPトランキング、集中管理、IPベースの呼ルーティングを実現できます。

相互運用性の向上

音声ゲートウェイは、異なるシステムが直接通信できないという通信プロジェクトの一般的な問題を解決します。複数のインターフェースとプロトコルを支援することで、古いネットワークと新しいネットワークの橋になります。

長期間に異なるシステムを導入してきた企業、複数拠点を運用する企業、緊急・産業・オフィス通信を管理可能な構造に統合したい企業に特に有用です。

事業継続性の強化

適切に設計すれば、音声ゲートウェイはバックアップ通話経路とローカル生存性を支援できます。主SIPトランクまたはIPネットワークが停止しても、一部の通話をPSTN回線やローカルトランクへ流し、基本通信を維持できます。

重要拠点では、ゲートウェイ冗長化、バックアップ電源、ローカルルーティング、緊急ダイヤル方針を初期設計から含めるべきです。

選定時の考慮事項

ポート種別と容量

最初に、何を接続するのかを明確にします。アナログ電話にはFXSポート、PSTN回線にはFXOポート、デジタルキャリアトランクにはE1またはT1が必要になる場合があります。SIPトランク統合ではSIP互換性とセキュリティ機能が重要です。ポート数は現在要件と近い将来の拡張を基に計算します。

同時通話数も重要です。ゲートウェイが多数の物理ポートを持っていても、実際の同時通話数はチャネル容量、ライセンス、コーデック処理、トランク設定によって変わります。

音声プラットフォームとの互換性

導入前に、組織のIP PBX、SIPサーバー、キャリアトランク、アナログ端末、ディスパッチシステムとゲートウェイをテストする必要があります。登録、着信、発信、発信者番号、DTMF、FAX、緊急番号、転送、保留、切断、フェイルオーバールーティングが重要な確認項目です。

Becke Telcom IPGAシリーズゲートウェイを含むプロジェクトでは、SIP平台とアナログまたはトランク側の音声リソースを接続する実用的な橋として位置付けられます。最終モデルはポート種別、チャネル数、プロジェクト構成、必要な統合シナリオに基づいて選定します。

セキュリティと管理

音声ゲートウェイは内部システムと外部電話網を接続するため、セキュリティを軽視できません。管理者は強力なパスワード、アクセス制御、信頼IP範囲、SIPセキュリティルール、通話権限ポリシー、ファームウェア保守を設定する必要があります。

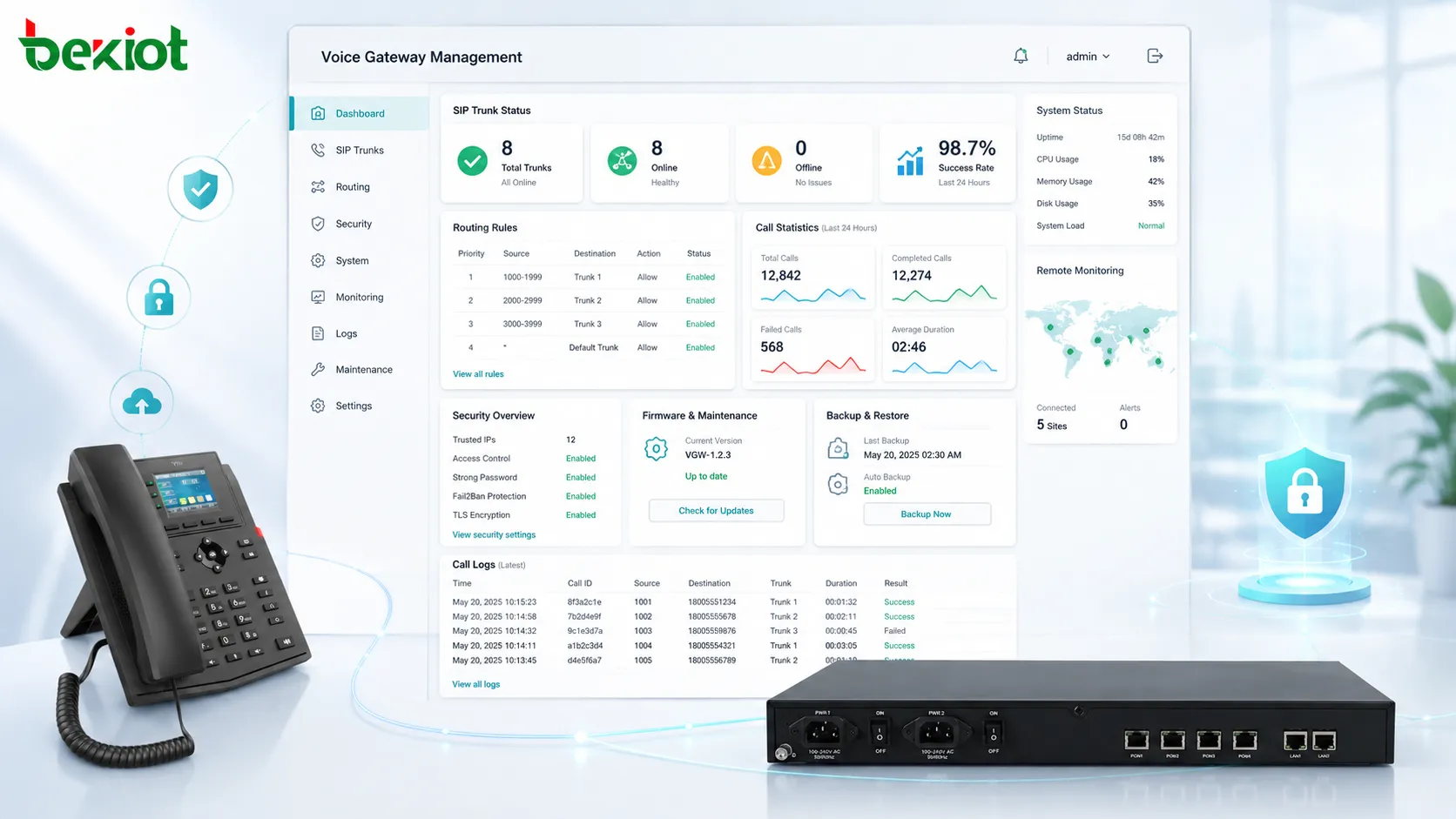

管理のしやすさも重要です。Web設定、ログ、バックアップと復元、遠隔監視、通話統計、明確なルーティングテーブルは、保守難度を下げ、トラブルシューティング時間を短縮します。

まとめ

音声ゲートウェイは、IP音声ネットワークと従来電話インフラをつなぐ重要な橋です。プロトコル変換、メディア処理、呼ルーティング、トランク接続、アナログ端末統合、ハイブリッド移行を支援します。VoIPへ移行する組織にとって、有用な既存システムをすぐ捨てずに通信を近代化する実用的な方法です。

適切な設計は、インターフェース種別、通話容量、平台互換性、ルーティング要件、信頼性目標、長期移行計画によって決まります。オフィス電話、産業通信、公共安全、ホテル、交通、支店ネットワークのいずれでも、よく計画された音声ゲートウェイは相互運用性を高め、移行リスクを減らし、通信継続性を強化します。

FAQ

音声ゲートウェイはIP PBXなしで動作できますか？

一部の限定的な場面では可能です。特定のゲートウェイは、ポート間で直接ルーティングしたり、完全なIP PBXなしでSIPトランクに接続したりできます。ただし多くの企業導入では、内線管理、呼制御、ボイスメール、権限、高度機能のためにIP PBXまたはSIPサーバーを使用します。

音声ゲートウェイで片方向音声が発生する原因は何ですか？

NAT設定、ファイアウォールルール、RTPポート設定誤り、コーデック不一致、ネットワークセグメント間のルーティング問題がよくある原因です。SIPシグナリングだけの確認では不十分で、呼確立と音声メディアは別経路を通ることがあります。

音声ゲートウェイとSBCは同じですか？

いいえ。音声ゲートウェイは主に異なる音声インターフェースを接続し、IPとレガシー電話を変換します。SBCはSIPセキュリティ、セッション制御、NAT越え、トポロジー隠蔽、キャリア相互接続に重点を置きます。機能が重なる製品もありますが、主な役割は異なります。

FAXは音声ゲートウェイ経由で使えますか？

可能ですが、ゲートウェイ機能、ネットワーク品質、コーデック設定、FAXモードに依存します。T.38はIP上のFAX伝送で一般的に使われ、安定したLANではG.711パススルーが使えることもあります。本番利用前に必ずFAXをテストする必要があります。

緊急通話は音声ゲートウェイでどう扱うべきですか？

緊急通話には明確なルーティングルール、発信者識別、必要な位置情報、バックアップ経路が必要です。組織は緊急ダイヤルを定期的にテストし、通常時とフェイルオーバー時の両方で正しい宛先に到達することを確認すべきです。
