マイクロホンアレイは、単一の収音素子に頼るのではなく、2個以上のマイクを連携させて音を取り込む音声収音システムです。異なるマイク位置で受けた音を比較することで、音がどこから来たのかを推定し、対象の話者に焦点を合わせ、背景ノイズを減らし、エコーを抑え、音声の明瞭度を高めることができます。

この技術は、会議システム、スマートスピーカー、ノートパソコン、ビデオバー、音声アシスタント、補聴機器、監視音声、車載音声制御、制御室、ロボット、遠隔医療、教室、産業用音声端末などで広く使われています。価値の中心は、物理的なマイク配置とデジタル信号処理を組み合わせる点にあります。

複数の収音点が音声収音を変える理由

単一のマイクは、その設置位置から音を拾います。そのため、話者の声、室内ノイズ、キーボード音、空調音、ファン音、交通音、エコー、他の人の声を同時に拾うことがあります。どの音が重要で、どの音を下げるべきかを簡単に判断できません。

複数のマイクを互いに既知の距離で配置すると、システムは空間情報を得られます。同じ音でも、各マイクに届く時刻とレベルがわずかに異なります。この小さな違いにより、プロセッサは方向を推定し、有用な音声と不要な音を分けることができます。

これが、複雑な環境でアレイが単一マイクより優れた性能を発揮できる根本的な理由です。単に音を拾うだけでなく、音がどのように到達するかを分析します。

音の到達時間が最初の手掛かりになる

音は空気中を有限の速度で進みます。人が機器の片側から話すと、その人に最も近いマイクが、遠いマイクより少し早く音を受け取ります。その遅延は非常に小さい場合がありますが、デジタル処理で測定できます。

この遅延は、到達時間差と呼ばれることが多いです。マイクのペア間で到達時間を比較することで、システムは音源の方向を推定できます。マイクの数が多く、配置の幾何が適切であるほど、得られる空間情報は有用になります。

マイク間の距離も重要です。近すぎると時間差が小さく、測定が難しくなります。遠すぎると、高い周波数で空間エイリアシングや不安定な収音が起こる場合があります。実際の設計では、サイズ、周波数範囲、コスト、精度のバランスが必要です。

信号処理の流れ

音声サンプリング

各マイクは音圧を電気信号に変換します。その後、これらの信号はA/Dコンバーターでサンプリングされます。アレイが正しく機能するには、各チャンネルが同期しており、時間差が意味を持つ必要があります。

チャンネルがずれたり整列していなかったりすると、システムは方向を誤って推定したり、音声品質を低下させたりします。したがって同期は重要な技術基盤です。

チャンネル校正

個々のマイクは、感度、位相応答、ノイズレベル、周波数特性がわずかに異なる場合があります。校正はこれらの差を補正し、プロセッサが各チャンネルをより正確に比較できるようにします。

校正がないと、実際の音源とは無関係の理由で、あるマイクが大きく聞こえたり遅れて見えたりすることがあります。これにより、ビームフォーミングやノイズ低減の性能が低下します。

方向推定

プロセッサは入力信号を解析し、主要な音がどこから来ているかを推定します。時間遅延、位相差、相関、エネルギー分布、またはより高度なアルゴリズムを利用することがあります。

方向推定は、音声追跡、カメラの自動フレーミング、話者定位、自動会議システム、指向性収音制御に役立ちます。

ビームフォーミング

ビームフォーミングは、目的方向からの音を強め、他方向からの音を弱めるように、複数のマイク信号を合成する処理です。システムは合成前に、各マイクチャンネルへ遅延、重み、フィルターを適用します。

これにより仮想的な聴取方向が作られます。マイクを物理的に話者へ向けるのではなく、プロセッサが電子的に収音焦点を動かします。

後処理

指向性処理の後、システムはエコーキャンセル、ノイズ抑制、自動ゲイン制御、残響低減、イコライゼーション、音声活動検出、音声強調を適用することがあります。

これらの追加処理により、最終音声は人の聴取、録音、文字起こし、音声認識、通信プラットフォームでより使いやすくなります。

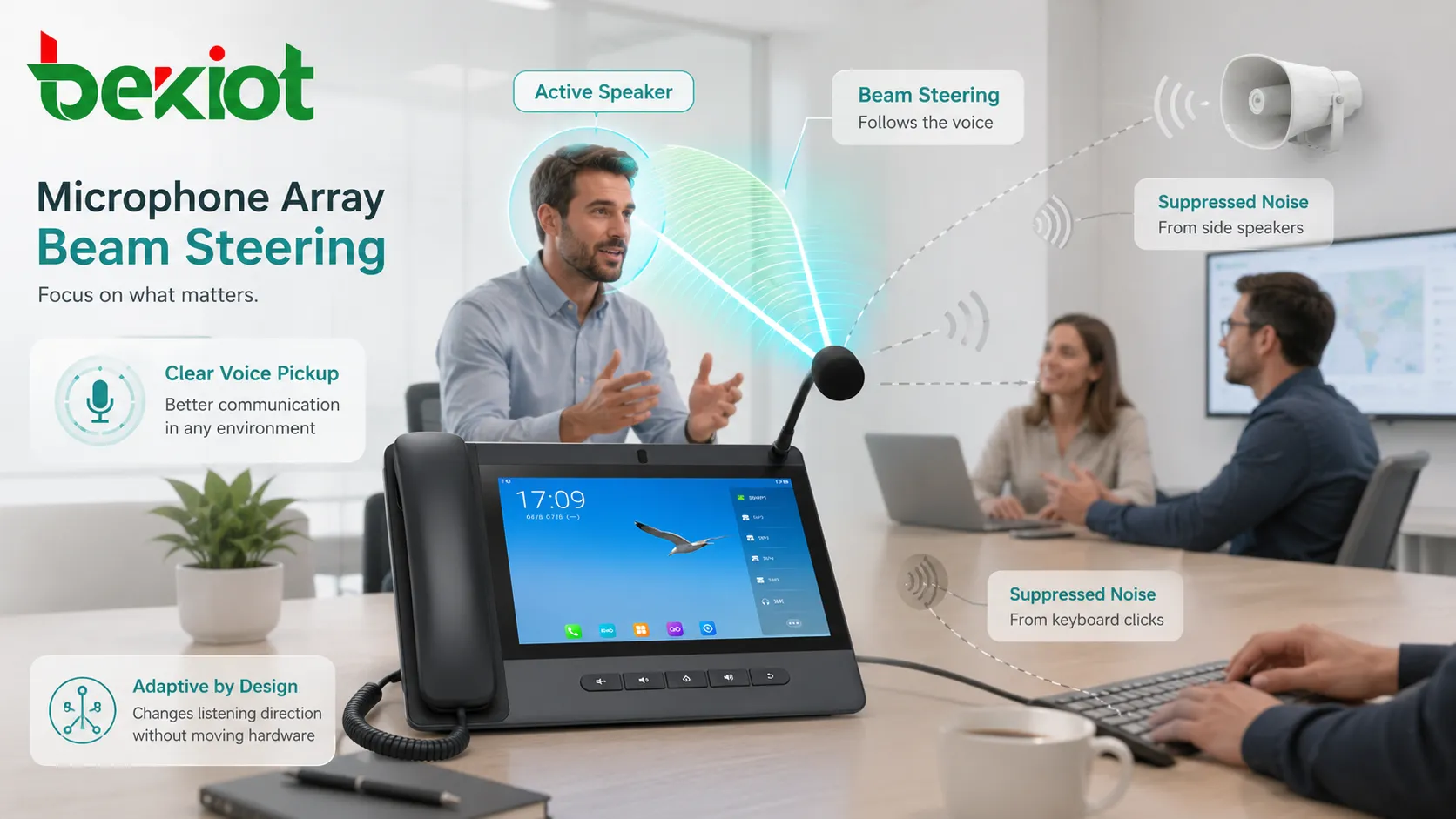

ビームステアリングと焦点を合わせた聴取

ビームステアリングにより、システムはハードウェアを動かさずに聴取方向を変えられます。話者が部屋の左側から前方へ移動した場合、システムは仮想ビームを調整して話者を追従できます。

会議室では、遠隔参加者が発言中の話者をより明瞭に聞く助けになります。スマートスピーカーでは、音楽や室内ノイズがある中でもウェイクワードを聞き取りやすくなります。車両では、指令の発生源に応じて運転者または乗員に焦点を合わせられます。

ビームステアリングは魔法ではありません。マイク配置、室内音響、処理能力、対象距離が適切な場合に最もよく機能します。非常に騒がしい部屋、強いエコー、複数話者の同時発話、不適切な機器配置は、依然として性能を制限します。

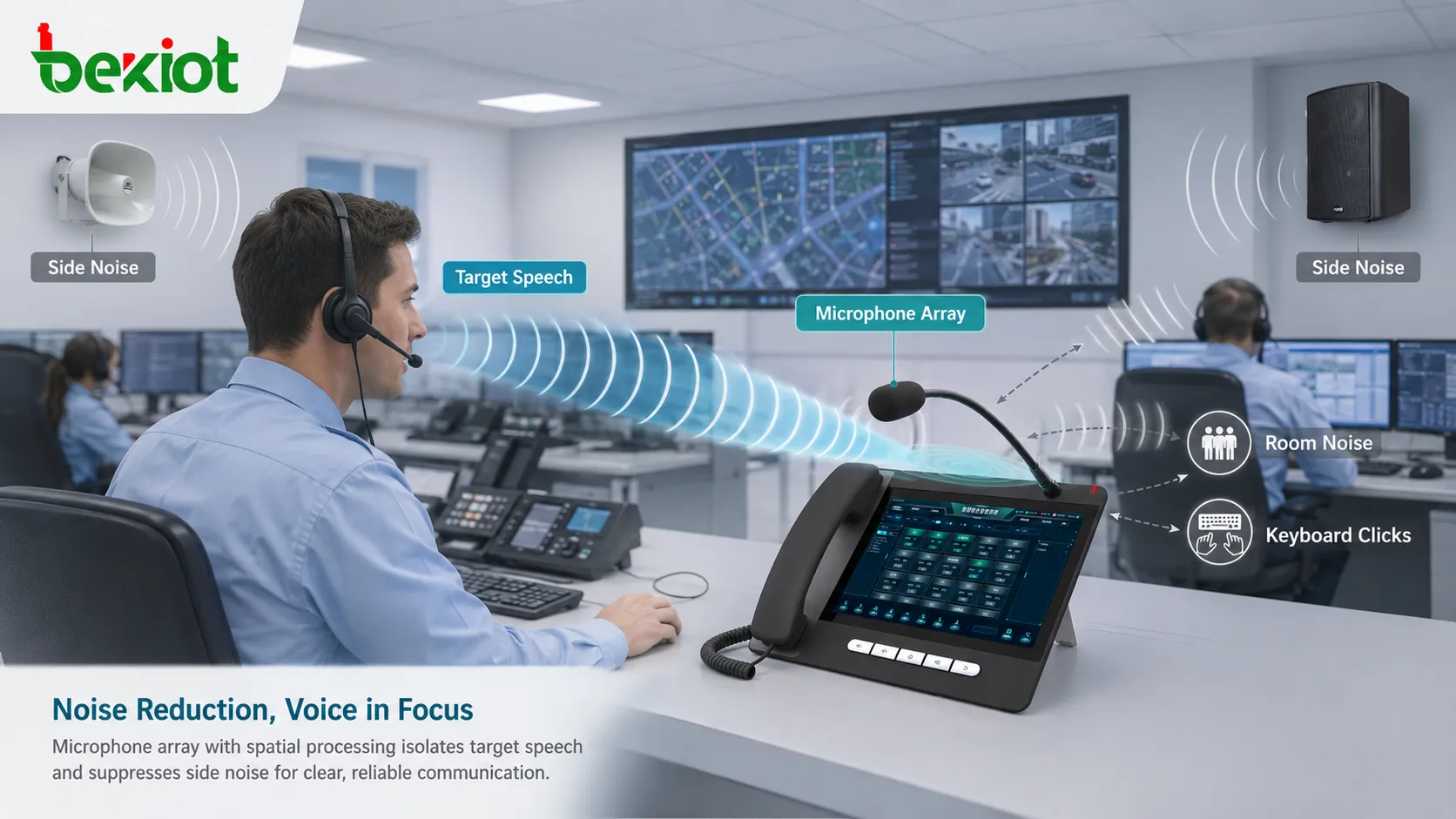

実空間でのノイズ低減

ノイズ低減は、アレイが使われる主な理由の一つです。背景音は、多くの場合、話者とは異なる方向から来ます。目標方向を識別することで、側方ノイズ、後方ノイズ、ファン音、キーボード音、一部の環境音を低減できます。

ノイズには指向性のあるものと拡散的なものがあります。指向性ノイズは、その方向に空間的なヌルを作る、または感度を下げることで比較的効果的に低減できます。室内残響や人のざわめきのような拡散ノイズは、完全に除去することがより困難です。

ノイズ低減は慎重にバランスを取る必要があります。処理が強すぎると、音声が不自然、金属的、または途切れたように聞こえることがあります。優れたシステムは、不要な音を下げながら音声品質を保ちます。

エコー制御と遠端音声

会議機器では、マイクが機器自身のスピーカー音を拾うことがあります。これにより遠隔参加者にエコーが発生します。音響エコーキャンセルは、スピーカー再生信号を推定し、マイク信号から取り除きます。

アレイでは、各マイクがスピーカー音を異なる形で受けるため、この処理は複雑になります。プロセッサは複数チャンネル、室内反射、スピーカー位置、音量変化、利用者の発話を同時に扱う必要があります。

良好なエコー制御は全二重会話を可能にし、双方が自然に話しても片側が途切れません。エコー制御が不十分だと、ハウリング、音声の反復、不快な通信が発生します。

さまざまな配置と用途

リニア配置

リニア配置は、マイクを一直線に並べる方式です。サウンドバー、ノートパソコン、ビデオ会議機器、細長いパネルでよく使われます。水平範囲に対して収音を集中させる用途に向いています。

制限として、方向推定が一つの次元では強く、別の次元では弱くなることがあります。垂直方向や複雑な3D定位には、別の配置が必要になる場合があります。

円形配置

円形配置は、マイクを機器の周囲に配置します。スマートスピーカー、卓上会議端末、室内オーディオ機器でよく見られます。機器周囲の多方向からの音を検出できます。

話者がテーブルを囲んで座る場合や、部屋の中を移動する場合に有効です。

平面配置

平面配置は、マイクを一つの面上に並べる方式です。より高度な指向性処理を支援でき、天井機器、パネル、プロ用音響システム、空間センシング装置などで使われます。

物理的な開口が大きいほど空間選択性を高められますが、設置と校正はより重要になります。

分散配置

一部のシステムでは、マイクを一つの機器内ではなく、部屋や車両内に分散して配置します。カバー範囲を広げられますが、ネットワーク同期、慎重な配置、より複雑な処理が必要です。

分散システムは、大型会議室、講堂、監視空間、専門的な音響解析環境で有用です。

機器とシステムでの応用

会議室

会議室では、参加者一人ひとりがハンドマイクを持たなくても発言を収音できるよう、アレイが使われます。システムは発言中の話者に焦点を合わせ、室内ノイズを低減し、遠隔会議の品質を高めます。

配置は重要です。卓上ユニット、天井ユニット、ビデオバー、壁掛け機器では、部屋の音の拾い方がそれぞれ異なります。

音声アシスタントとスマートスピーカー

音声アシスタントは、部屋の離れた場所からウェイクワードやコマンドを検出するためにアレイを利用します。ユーザーの声を、音楽再生、テレビ音、キッチンノイズ、複数話者から分離する必要があります。

ユーザーが数メートル離れて話す場合があるため、遠距離収音は特に重要です。

車載音声制御

車内にはエンジン音、ロードノイズ、空調音、乗員の声、窓からの反射があります。アレイは運転者または指定された乗員に焦点を合わせ、ハンズフリー通話と音声コマンドの精度を向上させます。

車載システムでは、マイク処理を座席位置、インフォテインメント信号、ノイズモデルと組み合わせることがあります。

ロボットとスマートデバイス

ロボットは、人物の位置検出、音声命令の追従、音源方向への向き調整、インタラクション改善のためにアレイを使用できます。スマートデバイスも同様の処理で、アラーム、コマンド、環境音を検出できます。

音源定位は、機械が人間環境でより自然に反応する助けになります。

セキュリティとモニタリング

音声監視システムは、音の方向推定、異常イベントの検出、特定エリアへの焦点合わせにアレイを使うことがあります。これにより、インシデント確認、周界監視、制御室での状況把握を支援できます。

公共空間や職場で音声収集を使う場合は、プライバシーと法的要件を常に考慮する必要があります。

性能に影響する設計要素

マイク間隔

間隔は、システムが観測できる時間差の大きさを決めます。また、指向性処理がうまく機能する周波数範囲にも影響します。設計者は、機器サイズと目的用途に応じて間隔を選ぶ必要があります。

チャンネル数

マイク数が多いほど豊富な空間情報を得られますが、コスト、処理負荷、消費電力、校正の複雑さも増えます。アルゴリズムや配置が不十分であれば、チャンネル数が多くても自動的に音質が良くなるわけではありません。

室内音響

硬い壁、ガラス面、高い天井、反射しやすいテーブルは、エコーや残響を生みます。柔らかい素材、音響処理、適切な機器配置により収音品質を改善できます。

話者距離

遠距離収音は近距離収音より難しくなります。話者が離れるほど、対象音声は室内ノイズや反射音に比べて弱くなります。

処理遅延

信号処理には時間がかかります。会議やリアルタイム通信では、会話が自然に感じられるだけの低遅延が必要です。

よくある問題とトラブルシューティング

声が遠く聞こえる

話者が収音範囲から遠すぎる、機器の設置位置が不適切、マイクゲインが低い、または部屋の残響が強い場合に起こります。

ノイズ低減が音声を切ってしまう

強すぎる抑制は、小さな声をノイズと誤認することがあります。感度、ゲイン制御、ビーム設定、機器配置の調整が役立つ場合があります。

通話中にエコーが出る

エコーは、不十分なエコーキャンセル、スピーカー音量の上げ過ぎ、反射面、不適切な音声ルーティング、同じ部屋で複数機器を使うことによって発生します。

間違った話者を追跡する

システムが別の話者、大きな騒音源、または反射音に焦点を合わせることがあります。複数人が同時に話す場合や、騒音源が対象話者より近い場合に起こりやすいです。

ウェイクワード検出が不安定

不安定な認識は、背景再生、距離、アクセント差、ネットワーク遅延、ファームウェアの問題、マイクの遮蔽によって起こる場合があります。

マイクロホンアレイは、ハードウェア形状、室内配置、音声処理、想定されるユーザー行動を一体で設計したときに最もよく機能します。

導入と保守のガイド

想定される話者まで音響的に見通しのよい場所に機器を設置します。モニターの背後に隠したり、大きなファンの近くに置いたり、壁が強い反射を作る場所に取り付けたりしないようにします。

マイク開口部を清潔に保ちます。ほこり、布、テープ、画面保護フィルム、偶発的な遮蔽は、収音品質を下げ、チャンネルバランスを乱すことがあります。

必要に応じてファームウェアを更新します。多くのシステムは、ソフトウェア更新によってビームフォーミング、エコーキャンセル、音声検出を改善します。

実際の環境でテストします。静かな試験室で良好に動作する機器でも、大きな会議室、車室、教室、倉庫、オープンオフィスでは異なる動作を示すことがあります。

FAQ

マイクロホンアレイは一人の声だけを聞けますか？

特定の方向や話者に焦点を合わせることはできますが、特に複数人が同時に話す場合、あらゆる状況で一つの声だけを完全に分離することはできません。

マイクの数が多いほど必ず性能は良くなりますか？

いいえ。配置、同期、処理アルゴリズム、室内音響、機器設計は、マイク数と同じくらい重要です。

同じ機器なのに部屋によって性能が違うのはなぜですか？

部屋の大きさ、壁材、天井高、テーブル形状、背景ノイズ、機器配置が、音の到達と反射に影響するためです。

インターネット接続なしで動作しますか？

ローカルの音声収音と処理はオフラインで動作する場合がありますが、クラウド音声認識、遠隔会議サービス、AI機能にはネットワーク接続が必要になることがあります。

音声認識の精度が低い場合は何を確認すべきですか？

マイクの遮蔽、設置位置、背景ノイズ、話者距離、エコー、ファームウェア版、入力ゲイン、ネットワークサービス状態、正しい音声入力が選択されているかを確認します。
