双方向無線機はどうやって電話番号に発信するのか

無線機から電話へ発信するには、対応した宛先信号、ゲートウェイまたは網接続、許可された電話経路、PTT制御が必要です。DTMF収集、SIP設定、共用チャネルの制約、呼解放が手順を決めます。

ベッケテレコム

双方向無線機はどうやって電話番号に発信するのか

双方向無線機は通常、同じチャネルや通話グループの別の無線機と通信します。電話では、利用者が宛先番号を入力し、交換システムが解釈して、網が一対一の通話を確立します。両者を接続するには、単に音声インターフェースを結ぶ以上の仕組みが必要です。

無線機が電話番号に発信できるのは、導入システムが宛先選択、許可された電話経路、連携した発話制御を備えている場合だけです。無線基盤内に電話接続を持つ網もあれば、対応ゲートウェイと電話プラットフォームが必要な網もあります。DTMFからSIPへの変換は一つの統合手順であり、すべての無線機やRoIPゲートウェイの内蔵機能ではありません。

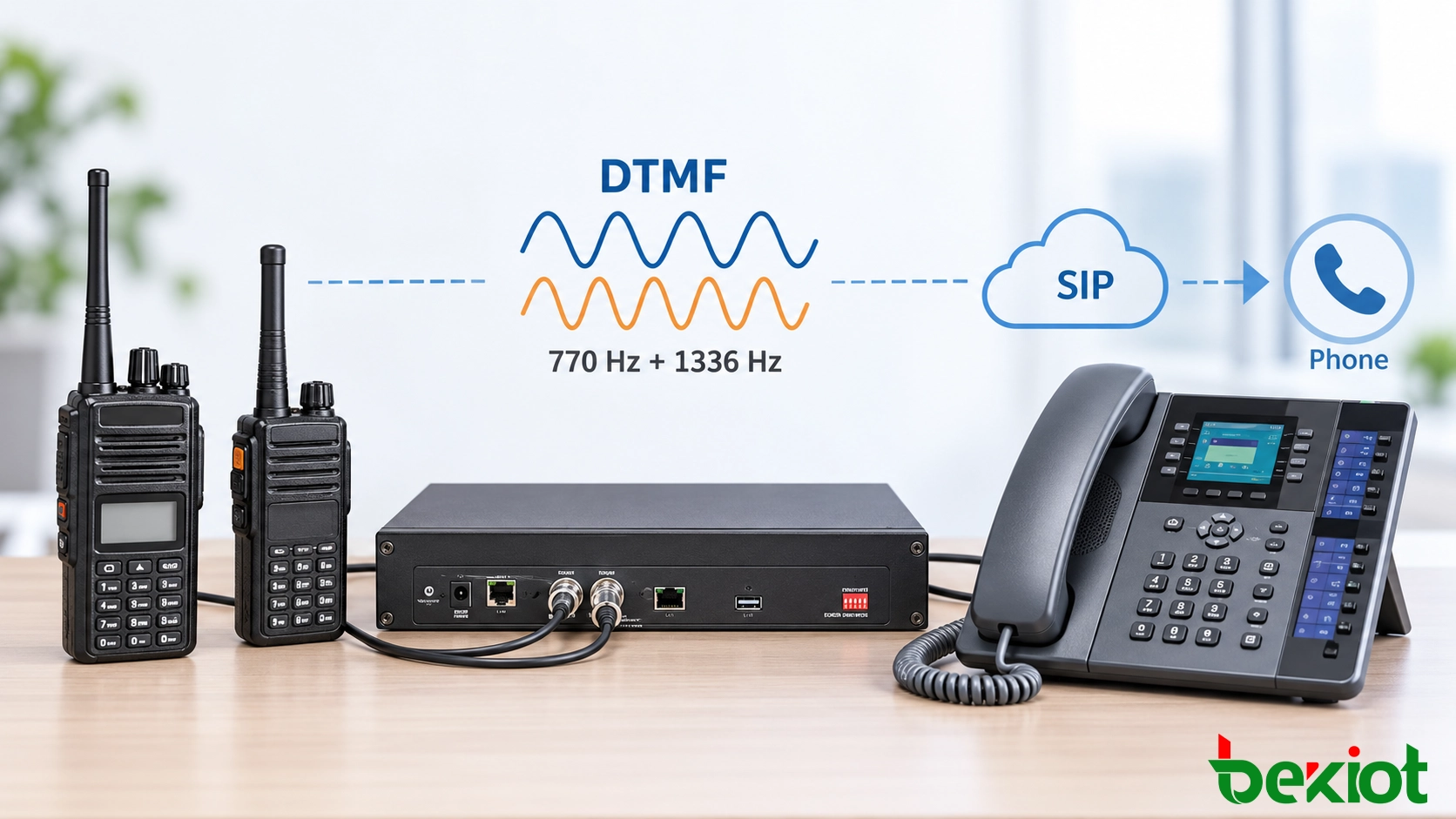

無線機、ゲートウェイ、電話と数字5のDTMF周波数対を示す概念図
無線・電話接続の概念図です。描かれた機器は互換性を検証した組合せではありません。DTMF発信と電話アクセスには、以下の具体的機能が必要です。

ダイヤルは信号から始まる

ゲートウェイやIP網を考える前に、電話のダイヤルが何をするか理解しておくと役立ちます。ダイヤルは音声経路を直接作るものではなく、まず発信者の希望する宛先を通信システムへ伝えます。

初期の電話網では交換手が手作業で接続していました。その後、回転ダイヤル電話のパルス方式では、数字を所定回数の電気的断続で表しました。たとえば5を回すと五つのパルスが発生し、交換機が数えて解釈しました。

一般にDTMFと呼ばれる二周波多周波信号は、各キーを同時に鳴る二つの周波数で表します。一つは低周波群、もう一つは高周波群から選びます。

数字5では、ITU-T Q.23(11/1988)第6節および図1/Q.23に示されるとおり、770 Hzと1336 Hzを使います。これは周波数対の定義であり、個別の無線経路で確実に検出できるかは、音声レベル、ひずみ、タイミング、受信実装にも依存します。

現代のIP電話はSIPで呼を確立しますが、DTMFも多くの通信システムで重要です。無線・電話接続では、無線機のキーパッドと電話番号体系を結ぶ役割を果たせます。無線機が数字を生成し、統合システムが検出し、その数字を必要なSIP呼の生成に使います。

二つの無線環境では異なる方法が必要

すべての無線システムが同じ構成を必要とするわけではありません。最初に、電話接続が無線基盤で既にサポートされているか、外部に追加すべきかを判断します。

トランク無線網

一部のデジタルトランク無線網は、交換基盤を通じた電話接続に対応します。利用可否は網インターフェース、有効なサービス、端末機能、操作員権限に依存します。TETRAやDMRという技術名だけでは、個別設備で電話発信が使えるとは証明できません。

このサービスが実装されていれば、端末は無線網がサポートする信号で宛先情報を送り、基盤側が電話接続を処理できます。無線リンクに可聴DTMFを載せる必要はありません。追加ゲートウェイの要否を決める前に、実際の網と端末の文書を確認します。

従来型の無線システム

従来型の無線チャネルには、通常、それ自体に電話交換サービスがありません。接続した基地局無線機や車載無線機が統合システムへ音声と制御を提供するか、対応装備を持つ中継器が電話インターフェースを備える場合があります。キーパッドや音声接続だけでは電話アクセスは実現しません。

外付け無線・SIPゲートウェイを使う場合は、無線機の文書に記載された音声・制御インターフェースと適合しなければなりません。導入するゲートウェイまたはアプリケーションにも、必要なダイヤル論理、SIP呼処理、PTT動作が必要です。音声伝送や固定宛先への発信だけを行う製品もあり、一般的なRoIP機能は任意番号の発信を保証しません。

互換性のある統合では、既存周波数と現場手順の多くを維持できます。それでも共用チャネルの負荷、権限、利用手順を見直す必要があります。電話アクセスによって会話が長くなり、無線リソースの新しい占有方法が生まれることがあります。

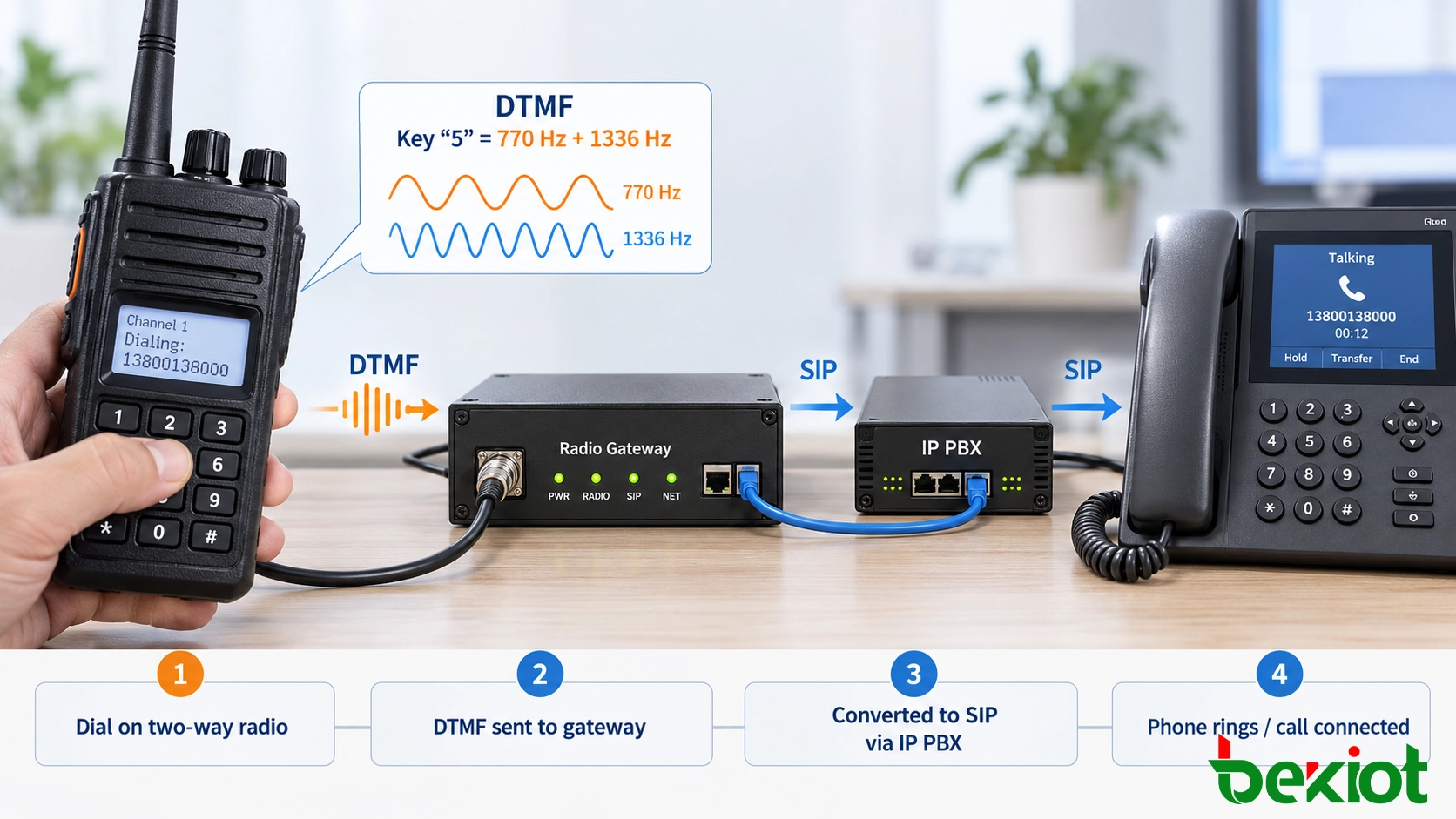

無線機からゲートウェイ、IP PBX、電話へ至るDTMF発信経路の図
ゲートウェイまたはアプリケーションが数字を収集してSIP信号を開始し、PBXが呼を振り分けます。配線指示図ではなく、表示番号も説明用であり、実際に発信してはいけません。

無線端末に必要な機能

無線音声を電話プラットフォームへ接続できても、すべての無線機で自由な番号発信ができるとは限りません。端末自身が、利用者に実用的な宛先情報送信手段を提供する必要があります。

以下の従来型インバンドDTMFの例では、無線機の操作部に二つの能力が必要です。

  • 番号入力:宛先番号を入力できるキーパッドまたは別のインターフェースが必要です。

  • DTMF送信:統合システムが検出できるDTMFトーンを無線機が生成できなければなりません。

両方を備えていても、受信側の統合システムが数字を収集・検証し、ダイヤル手順を認識し、許可された呼を開始できる場合だけ可変番号発信が可能です。ネイティブなデジタル接続では、その方式固有の宛先入力と信号要件を確認します。

数字キーのない無線機でも、対応する固定宛先、ホットライン、指令員が設定する接続で参加できる場合があります。プログラムキーで発信できるのは、端末と受信システムがそのトリガーを実装している場合だけです。通常のPTT押下で電話が発信されると仮定してはいけません。

この区別は設計上重要です。実際の現場端末が必要な操作を提供できない限り、無制限の無線・電話発信を仕様に含めるべきではありません。

DTMF数字からSIP呼へ

次は、DTMF数字収集を明示的にサポートするゲートウェイを介し、従来型無線機から事務所内線へ発信する例です。SIP段階はRFC 3261第13節・第15節に従います。無線側のダイヤル構文、権限、PTTの対応付けは実装側の責任です。

  1. アクセスを要求して宛先を入力する。利用者は設定済み手順に従い、許可された無線リソースで数字を送ります。プレフィックス、完了キー、桁間タイムアウトは導入設計と一致させます。

  2. 番号を収集し許可を確認する。ゲートウェイまたはアプリケーションは数字列を検出し、不完全または禁止された要求を拒否して、受理した宛先を電話番号計画に対応させます。

  3. 電話発信を開始する。SIPユーザーエージェントが設定プラットフォームへINVITEを送ります。経路とトランク権限が、その番号への到達可否を決めます。

  4. 呼の進行を伝える。呼出し、話中、拒否、無応答の結果は、無線側で利用可能なフィードバックが必要です。SIP応答コードだけでは聞き取れる操作案内になりません。

  5. メディアを確立し交互に話す。受理後にSIP交換が完了し、交渉したメディアが音声を運びます。利用者が合意済みPTT手順に従う間、統合機構が無線の送受信方向を制御します。

  6. 呼を解放する。定義された無線側切断コマンド、電話の切断、設定タイムアウトによってセッションを消去しチャネルを解放します。PTTを放すと送信は終わりますが、電話呼も終了するとは限りません。

利用者には、番号入力、接続待ち、発話という普通の電話に似た手順に見えます。しかし背後では複数の異なる信号・メディア処理が連携しています。

発話制御がダイヤルより複雑な理由

SIP呼の確立は課題の一部です。無線と電話の利用者は通常、同じ方法では話しません。

電話は一般に全二重で、双方が同時に音声を送受信できます。従来型の双方向無線チャネルは通常半二重で、一方が送信中は他方が聞き、PTT操作で方向が切り替わります。

そのため統合層は、電話音声を無線チャネルへ送る時点と、無線側が電話へ返送できる時点を制御しなければなりません。

ゲートウェイには、無線送信機を起動し、受信中かを判断する明示的な方法が必要です。物理PTT出力は送信を制御し、COR/COSまたは対応デジタルインターフェースは受信動作を報告できます。設計が対応すればVOXや音声活動検出で音声から活動を推定できますが、雑音、間、切れた音節を試験する必要があります。これらは別々の入力・制御機能で、正しい交互会話を互換的に保証するものではありません。

正しいタイミングが重要です。通話中ずっと無線を送信状態にすると、現場利用者が返信できなくなる場合があります。起動・解放が遅いと音声が切れ、同時発話には明確な調停規則が必要です。標準のSIP呼確立に万能の無線発話権制御はありません。実際に使うミュート、電話側PTT、VOX、指令員制御を試験し、IP切断時の安全な解放も含めてください。

したがって統合の成功を音質だけで判断すべきではありません。発話制御、切替遅延、利用手順も同じく重要です。

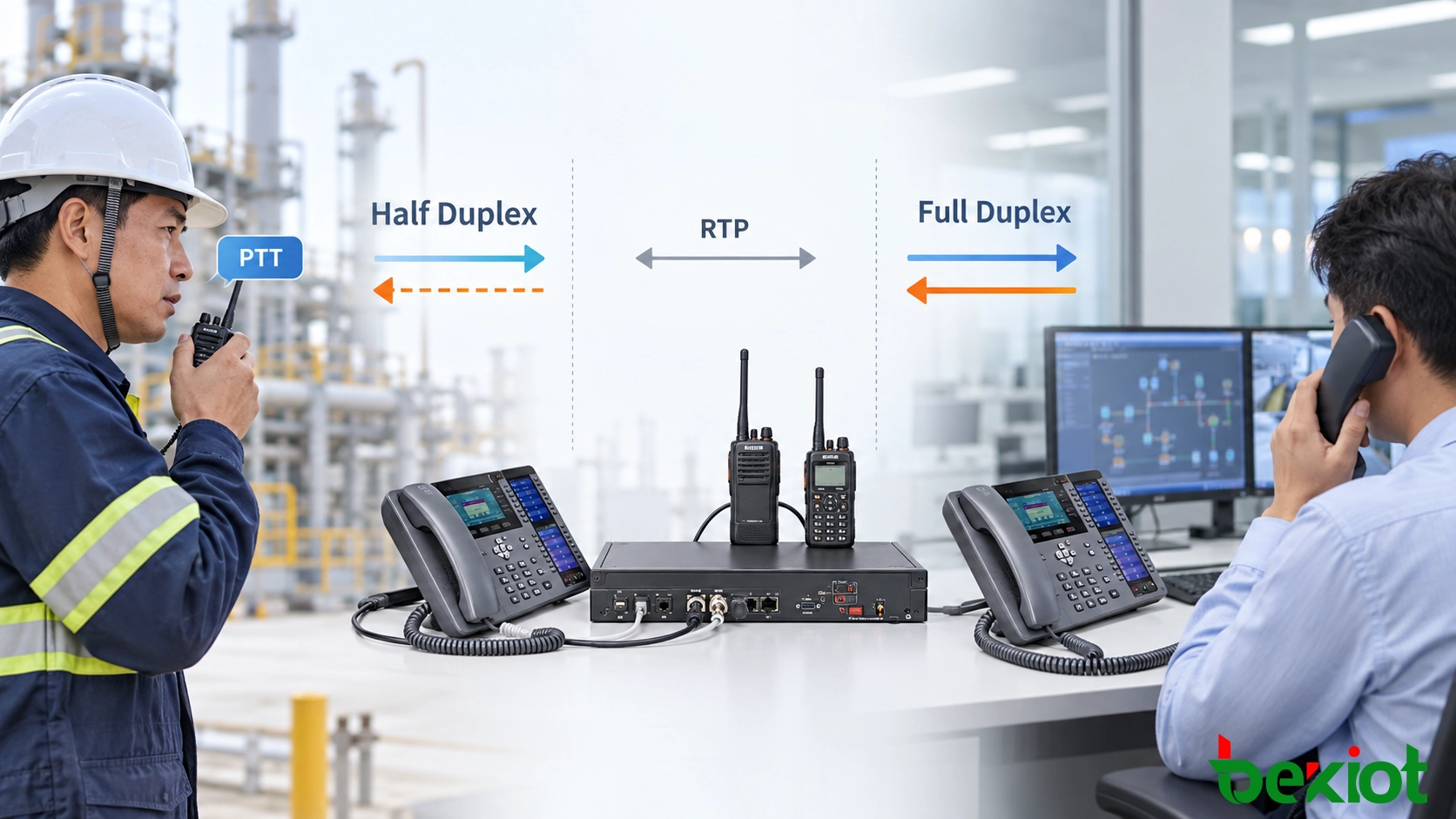

PTT無線会話とゲートウェイ経由の電話音声を比較する図
無線会話には引き続き制御された交互発話が必要です。RTPはメディアを運びますが、競合送信を自力で解決したり汎用PTT制御を提供したりしません。

業務手順に合わせて発信方向を設計する

現場無線機で任意の電話番号を入力できるようにすることが、常に最良の運用方法とは限りません。多くの産業・指令環境では、素早く簡単に通信するために無線を使っています。

利用者に正しい機能の起動、複数桁入力、接続待ち、PTT操作を求めると、不要な手順が増える場合があります。必要な発信方向は実際の作業手順に合わせて選ぶべきです。

保守チームが一つの制御室内線だけに連絡するなら、固定ホットラインの方が自由な番号入力より効率的なことがあります。一方、指令員には複数の無線チャネルへの電話アクセスが必要で、IP PBXに定義したチャネル内線が役立つかもしれません。

電話から無線へのアクセスは特に実用的なことが多くあります。事務所の利用者が無線リソースに割り当てた内線をダイヤルすると、現場側に番号入力を求めずに必要なチャネルへ接続します。

確認済みの端末、ゲートウェイ、プラットフォーム対応に応じ、次の方式を選べます。

  • 無線キーパッドで許可された電話宛先へ発信。

  • 選定無線端末からワンキーでホットライン発信。

  • 個別無線チャネルに電話内線を割当。

  • 指令員制御で無線と電話を相互接続。

  • 重要な運用場面向けに事前定義した緊急経路。

目的は無線機を電話とまったく同じにすることではありません。必要な相手や通信リソースへ、実用上最も短い経路を提供することです。

共用チャネルは電話の意味を変える

もう一つの重要点はプライバシーです。電話は通常二つの端末間の通信と理解されますが、従来型無線チャネルは共有リソースです。

電話音声を従来型チャネルへ送ると、同じチャネルを聞いている他の無線機も会話を受信できます。同様に、そのチャネルで受信した別の送信が、接続中の電話へ入る場合があります。

これは必ずしも故障ではありません。保守、警備、緊急対応ではグループで状況を共有することが役立ちます。ただし電話の内容に機微情報や個人情報が含まれる場合は考慮が必要です。

デジタル個別呼機能は対象利用者を限定できますが、それだけで暗号化された、または私的な端末間電話通信を実現するわけではありません。音声ゲートウェイ境界では、無線機ID、緊急フラグ、位置、暗号化コンテキスト、優先情報が失われることもあります。必要機能は別々に確認し、音声通話の成功はその音声経路だけの証明としてください。

番号権限は無線チャネルアクセスと併せて設計します。現場無線通信計画では、接続してよい業務リソースを特定します。PBXが認識するのは個別利用者ではなくゲートウェイアカウントだけかもしれません。可聴DTMFアクセス列を強固な認証と扱ってはいけません。実機がサポートする制御で電話宛先、着信アクセス、利用可能な無線リソースを制限し、許可呼と拒否呼の両方を検証します。

導入前に解決策を計画する

無線・電話接続は個別機器よりも通信手順から始めるべきです。技術チームはまず、利用者が何を達成する必要があるか理解します。

重要な確認事項は次のとおりです。

  • どの無線利用者が電話発信する必要があるか。

  • 使用無線機に数字キーパッドがあるか。

  • 端末が利用可能なDTMF信号を生成できるか。

  • 任意番号か、事前定義した宛先だけを選ぶべきか。

  • どの無線チャネルに電話アクセスが必要か。

  • 既存無線システムが既に電話接続をサポートするか。

  • 呼はIP PBX内に留まるか、外部電話網へ届くか。

  • PTT制御と無線活動検出をどう動作させるか。

  • 電話音声をチャネル全体に届けるか、選定利用者だけに届けるか。

ネットワーク条件も評価します。SIP信号とRTPメディアは、統合地点とプラットフォーム間のIP経路に依存します。過大な遅延、パケット損失、不安定な接続は、呼設定、音質、発話制御のタイミングに影響します。

稼働前に実際の端末とソフトウェア版で両方向を試験します。不完全・重複数字、拒否番号、話中・無応答、PTT切替、最初の単語の欠落、同時発話、呼解放、使用中チャネル、ネットワーク中断を含めてください。失敗・放棄した呼で送信機が送信状態のままになったり、電話経路を無期限に占有したりしてはいけません。どのデジタル機能が境界を越え、どれが利用できないか記録します。

現場と事務所の両利用者に自然な操作方法を提供することが目標です。技術的に接続できても、日常の手順が複雑すぎれば十分ではありません。

よくある質問

無線機から外部の携帯電話に発信できますか?

無線発信手順が動作し、接続先電話プラットフォームにその番号への許可経路がある場合だけ可能です。公衆緊急番号、発信場所、折返し動作は、該当サービスと主管機関との別途検証が必要です。普通の外線発信は緊急発信への適合証明ではありません。

一つの無線チャネルに複数無線機で共有するSIP内線を持てますか?

ゲートウェイと番号計画が対応する場合、内線でチャネルや選定発話リソースを表せます。そのリソースを受信する無線機は同じ電話音声を聞くことがあります。無線機ごとの私的な個別内線ではなく、共有RFリソースに電話番号を追加するだけで独立した同時会話を作ることはできません。

無線・電話の通話を録音できますか?

互換性のある録音リソースが必要メディアを受信し、許可されている場合だけ可能です。両方向の収録と利用可能なチャネル、発信者、時刻情報を試験します。録音システムは個別無線話者でなくゲートウェイを識別する場合があり、保存とアクセスは適用方針に従います。

DTMFは常に聞こえるトーンで伝わりますか?

いいえ。確立済みIPメディアレッグでは、RFC 4733第2節・第3節が数字イベント用RTP telephone-eventペイロードを定義しています。SIP呼信号とは別で、互換の交渉と処理が必要です。INVITEを作るため最初の無線数字を集める処理は、既存通話中のキーイベントを中継する処理とは異なります。

PTTを放すと電話も切れますか?

通常は現在の無線送信だけが終了します。利用者には実装で定義した解放操作が必要で、電話側の切断、無応答処理、タイムアウトも正しく対応付ける必要があります。利用者の離脱や接続障害でリソースを塞がないよう、放棄呼の試験を含めてください。
