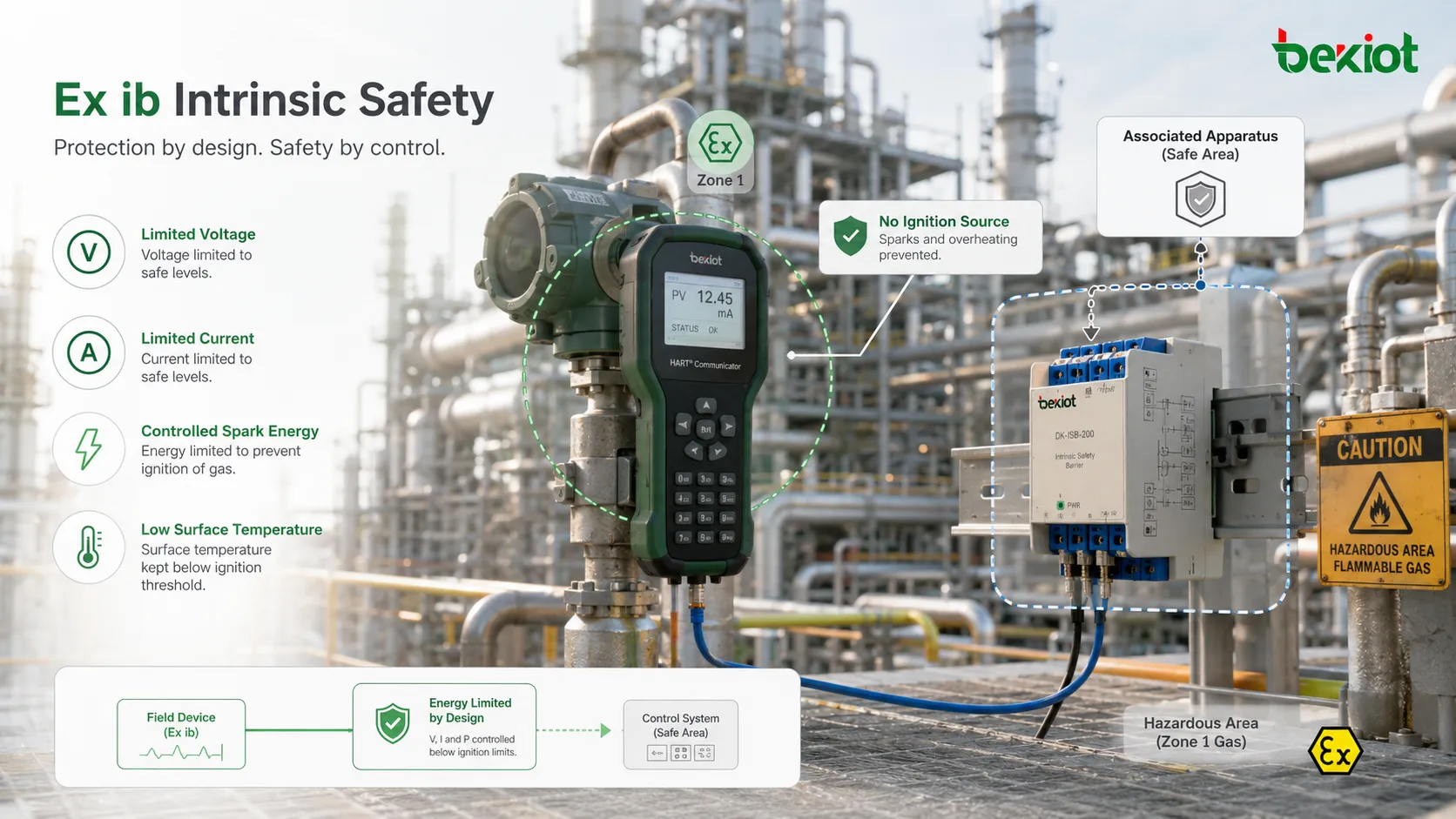

Ex ib は、通常運転中に爆発性ガス雰囲気が発生する可能性のある危険区域向けの電気機器や回路に用いられる本質安全保護レベルです。この保護方式の目的は、電気エネルギーと熱エネルギーを制限し、火花、アーク、高温表面が規定条件下で周囲の雰囲気を着火させないようにすることです。

内部爆発を容器内に封じ込める耐圧防爆とは異なり、本質安全はそもそも着火に必要なエネルギーを利用可能にしない考え方です。そのため、計装機器、センサー、トランスミッター、携帯機器、制御回路、低電力通信インターフェース、計測ループ、プロセス設備、化学区域、製油所、タンクヤード、ユーティリティ、産業自動化システムに設置されるフィールド機器に適しています。

品質は着火防止から始まる

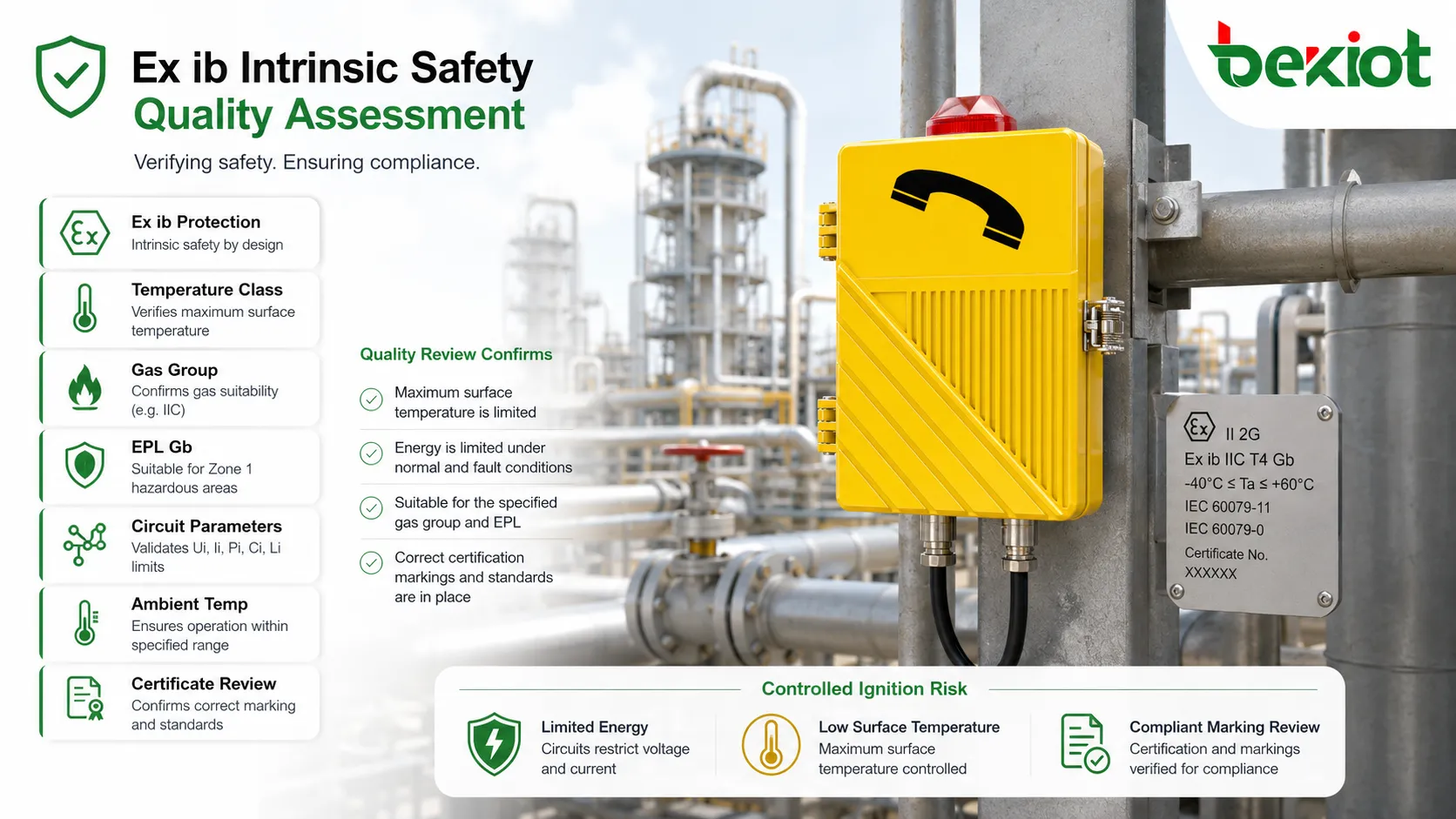

Ex ib 設計の品質目標は、単に機器が電気的に動作することではありません。通常運転時と、この保護レベルで求められる故障条件下でも着火源にならないことが必要です。つまり、回路、部品、導体、筐体インターフェース、端子、電池、コネクタ、関連機器のすべてを、着火リスクを制御するシステムの一部として評価する必要があります。

したがって品質基準は、通常の製品性能だけを見るものではありません。機器が、危険な値になる前に電圧、電流、電力、蓄積エネルギー、表面温度、故障エネルギーを制限できるかを確認します。

このため Ex ib 製品には、認証された設計、管理された製造、文書化された評価、正しい表示、確認済みの設置が必要です。低電圧または低電力であるというだけで、その機器を本質安全と扱うことはできません。

適合を支える規格の枠組み

一般的な機器要求

一般的な防爆要求は、Ex 機器をどのように構成、試験、表示、文書化すべきかを定めます。対象には、機器グループ、温度等級、表示形式、機械設計、環境適合性、取扱説明、証明書条件などが含まれます。

メーカーと購入者にとって、品質は製品の識別情報として見える必要があります。表示には、保護方式、ガスグループ、温度等級、機器保護レベル、証明書番号、該当する場合の特別使用条件が示されるべきです。

本質安全要求

本質安全規格は、回路をどのように非着火状態に保つかに焦点を当てます。電気パラメータ、火花着火リスク、熱着火リスク、分離距離、保護部品、蓄積エネルギー、電池、変圧器、フォトカプラ、半導体、コネクタ、関連機器を扱います。

Ex ib では、回路が定められた故障条件下で必要な保護レベルを満たす必要があります。設計は仮定や使用者の行動に依存してはならず、計算、評価、部品選定、構造規則、試験によって証明される必要があります。

設置とシステム規格

本質安全は多くの場合、システム全体の概念です。フィールド機器、ケーブル、バリア、アイソレータ、接地方法、端子台、制御室インターフェースは互いに適合していなければなりません。設置規格は、本質安全回路の敷設、分離、識別、接地、保守方法を示します。

認証済みフィールド機器であっても、関連機器が不適合であったり、ケーブルパラメータが許容値を超えたり、本安配線が非本安回路と混在したりすると、誤った設置になります。

地域別認証制度

プロジェクトによっては IECEx、ATEX、UKCA、北米の危険場所認証、または地域固有の認証制度が必要になります。同じ技術概念でも、証明書形式、表示規則、検査要求、法的義務が地域によって異なることがあります。

そのため品質レビューでは、技術規格だけでなく対象市場も確認する必要があります。ある認証制度に適した製品でも、別地域では追加文書や承認が必要になる場合があります。

保護レベルと区域適合性

Ex ib は一般に高い保護レベルが求められる場所で使用され、Zone 1 のガス環境や EPL Gb 機器と関連付けられることが多いです。実務上は、雰囲気が常時爆発性ではないものの、通常運転中に爆発性ガスが発生する可能性があることを意味します。

Ex ib を Ex ia や Ex ic と混同してはいけません。Ex ia はより高い本質安全レベルを提供し、適切に認証されていればより厳しいゾーンに適合する場合があります。Ex ic はより低いレベルで、一般に危険度の低い条件に対応します。正しいレベルは区域分類と一致しなければなりません。

区域適合性は、危険区域分類、ガスグループ、温度等級、機器保護レベル、設置方法、完全なループ評価によって判断されます。製品表示は判断材料の一部にすぎません。

エネルギー制限設計の要求

電圧と電流の制御

本質安全の中心は、危険区域回路内の電圧と電流を制限することです。抵抗、ヒューズ、ツェナーダイオード、ガルバニック絶縁、電流制限回路、制御電源、認証済み関連機器などで実現されます。

品質は、故障条件下での挙動が予測可能であるかに依存します。保護に使う部品には、適切な定格、信頼性、間隔、故障想定が必要です。着火防止が目的の場合、通常の回路設計マージンだけでは十分ではありません。

蓄積エネルギーの制限

コンデンサとインダクタはエネルギーを蓄積できます。供給電圧が低くても、特定条件下では蓄積エネルギーが火花として放出される可能性があります。そのため静電容量とインダクタンスを慎重に評価する必要があります。

評価には内部部品値と外部ケーブルパラメータが含まれます。長いケーブルは静電容量とインダクタンスを増加させるため、設置時に認証ループパラメータを超えてはいけません。

電力損失の制御

電力は熱を発生させます。熱は抵抗、半導体、電池、コイル、端子、故障部品に発生することがあります。設計は、要求条件下で表面温度が許容温度等級を下回るようにしなければなりません。

そのため熱評価は品質管理の一部です。火花を出さない回路でも、着火可能な高温表面を作るなら安全ではありません。

保護部品の信頼性

保護部品は慎重に選定し適用する必要があります。保護抵抗、ヒューズ、ダイオード、フォトカプラ、変圧器、アイソレータは、安全上の役割を考慮せず一般部品として扱うべきではありません。

品質レビューでは、部品のディレーティング、故障モード、認証適合性、沿面距離と空間距離、温度上昇、適用規則上その部品を不可欠または安全関連部品として扱えるかを確認する必要があります。

温度等級と表面安全

温度等級は Ex 機器の最も重要な表示の一つです。規定条件下での最大表面温度を示します。選定する機器は、現場に存在するガスまたは蒸気の着火温度に適した温度等級を持つ必要があります。

Ex ib 機器では、通常運転と要求される故障条件で熱的安全性を評価しなければなりません。故障により回路の一部で損失が増加しても、部品は許容温度を超えてはいけません。

周囲温度範囲も重要です。ある周囲温度範囲で認証された機器は、証明書と表示が認めていない限り、より高温または低温の場所に適しているとは限りません。

ガスグループと着火感度

ガスグループは、爆発性雰囲気を着火特性に基づいて分類します。より厳しいガスグループに対応する表示を持つ機器は、より低い要求のグループに適する場合がありますが、表示と証明書で確認しなければなりません。

本質安全では、ガスグループが許容電気エネルギーに影響します。着火しやすいガスほど、より厳しいエネルギー制限が必要です。そのため同じ回路でも、あるガスグループには適合し、別のグループには適合しない場合があります。

品質基準は、メーカーと設置者が製品表示を現場の実際の危険物質と一致させることを求めます。誤ったガスグループ選定は、認証済み製品を用途不適合にする可能性があります。

フィールドループの認証パラメータ

入力値と出力値

本質安全ループは、最大入力電圧、最大入力電流、最大入力電力、最大内部静電容量、最大内部インダクタンス、および関連機器の対応する出力パラメータで確認されることが多いです。

これらの値は、フィールド機器、ケーブル、バリアまたはアイソレータを安全に接続できるか判断するために使われます。ループは個別の承認品ではなく、完全なシステムとして評価する必要があります。

ケーブルの静電容量とインダクタンス

ケーブルは安全計算の一部です。静電容量とインダクタンスは長さや構造によって増加します。ケーブルパラメータを無視すると、総蓄積エネルギーが認証限界を超える可能性があります。

必要に応じて、設置文書にはケーブル種類、長さ、経路、計算または指定されたパラメータを記録する必要があります。

関連機器の互換性

バリアやアイソレータは安全区域に置かれることが多いものの、危険区域へ入る回路に接続されます。フィールド機器と回路パラメータに適合していなければなりません。

バリアを付けても、どの回路も自動的に本質安全になるわけではありません。組み合わせ全体が許容値と設置規則を満たす必要があります。

製造と品質管理

管理された生産プロセス

認証機器は一貫して製造されなければなりません。生産プロセスでは、安全関連部品、PCB レイアウト、分離距離、部品定格、ポッティング、コネクタ、ラベル、筐体材料が認証設計と一致することを保証します。

評価なしに部品を置き換えると、安全上の前提が無効になる可能性があります。小さな部品変更でも、故障挙動、温度上昇、蓄積エネルギーに影響することがあります。

日常検査

日常検査には、外観確認、ラベル確認、部品確認、PCB 検査、筐体の完全性確認、端子点検、絶縁確認、ファームウェア版数管理、機能試験などが含まれます。

これらの確認により、量産された各機器が認証試験時の試作品だけでなく、認証設計そのものに一致していることを保証します。

トレーサビリティ

トレーサビリティは、各製品を生産記録、証明書、部品ロット、試験結果、ファームウェア、品質検査データと結び付けます。現場問題、回収、設計更新、証明書変更が発生した場合に重要です。

トレーサビリティがないと、生産または部品の問題で影響を受ける機器を特定することが難しくなります。

変更管理

安全関連部品、PCB レイアウト、筐体材料、電池種類、コネクタ、ケーブル入口、ファームウェア挙動、表示に関する変更は、正式なレビューを通す必要があります。認証設計に影響する場合は、証明書更新または再評価が必要です。

変更管理は重要な品質基準です。Ex 安全は、評価された正確な構造に依存するからです。

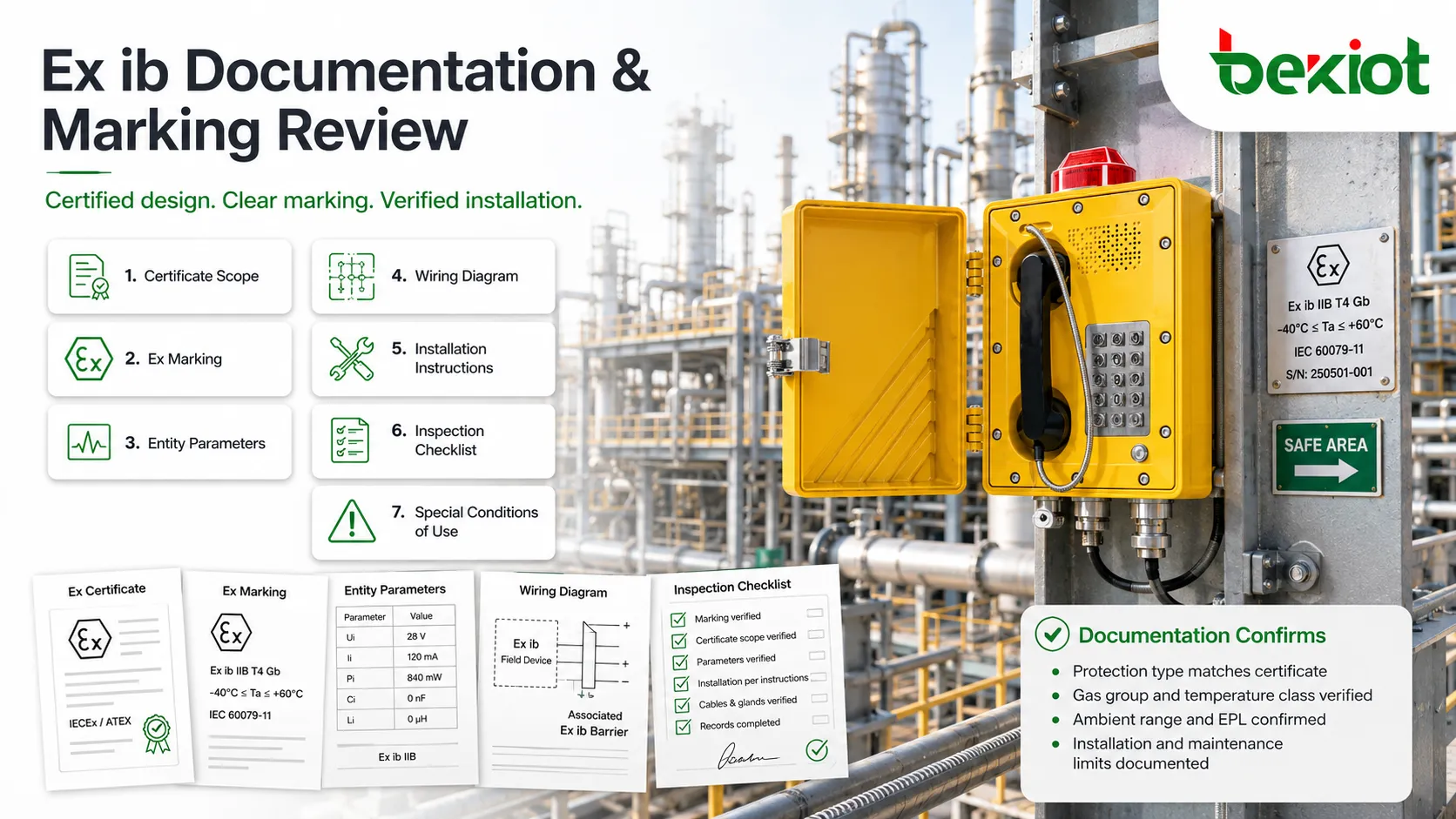

表示と文書の確認

Ex 表示は明確で耐久性があり、証明書と一致していなければなりません。保護方式、機器グループ、ガスグループ、温度等級、EPL、証明書番号、該当する場合の周囲温度範囲、特別条件を示す必要があります。

文書には、設置説明、安全パラメータ、エンティティパラメータ、配線図、保守制限、特別使用条件、環境限界、修理制限を含める必要があります。

エンドユーザーにとって、文書は任意の書類ではありません。安全システムの一部です。設置者は機器をどこでどのように使えるか判断するために使用し、検査員は適合性を確認するために使用します。

設置品質の要求

非本安回路からの分離

本質安全回路は、設置規則に従って非本質安全回路から分離しなければなりません。分離が不十分だと、危険なエネルギーが保護回路に入る可能性があります。

分離には、物理的距離、仕切り、専用ケーブルトレイ、表示付き端子、青色配線、認証済みバリア、承認済み設置方法などが含まれます。

接地とボンディング

一部のツェナーバリア方式では、正しく動作するために信頼できる接地が必要です。ガルバニックアイソレータは接地依存を減らせますが、システム全体として接地とボンディングの確認は必要です。

不適切な接地は保護を損ない、ノイズ問題を発生させたり、回路間に危険な電位差を生じさせたりします。

正しいケーブル入口と端子

ケーブルグランド、端子台、コネクタ、筐体入口は、認証と設置環境に適合する必要があります。不適切なケーブル入口を使用すると、認証機器でも不適合になる可能性があります。

設置者は、証明書条件、環境保護等級、機械的保護要求、危険区域配線規則に従う必要があります。

通電前検査

通電前には、機器表示、区域適合性、ケーブル経路、バリア互換性、ループパラメータ、接地、分離、端子締付、文書の有無を確認する必要があります。

この検査は、システムが危険区域で運用される前に誤りを発見するために有効です。

この保護レベルの適用分野

プロセス計装

圧力トランスミッター、温度センサー、流量計、レベル計、ガス検知器、計測ループは、危険区域で低電力信号を必要とすることが多いため、本質安全をよく使用します。

Ex ib は、区域分類と保護レベルが許す場合に選定されます。特に、堅牢で実用的なフィールド配線を必要とする Zone 1 用途で使われます。

産業自動化インターフェース

PLC 入出力モジュール、信号アイソレータ、通信コンバータ、操作表示器、低電力制御インターフェースは、本質安全回路を使って危険区域のフィールド機器と接続できます。

システムは制御盤からフィールド機器まで、ケーブルと関連機器を含めて評価する必要があります。

携帯型・手持ち機器

手持ちテスター、携帯通信機器、点検工具、校正器、保守機器は、危険区域で使用する場合に Ex 認証が必要になることがあります。

携帯機器では、電池安全、筐体耐久性、充電制限、使用者向け説明が特に重要です。

遠隔監視とテレメトリ

タンクヤード、パイプライン、化学品貯蔵区域、排水処理施設、エネルギー施設では、危険場所に低電力テレメトリ機器を使用する場合があります。本質安全は、着火リスクを制限しながらセンサー通信を支えます。

無線機器でも、電池、アンテナ、RF 電力、筐体、温度について慎重な評価が必要です。

よくある不適合

誤った保護レベルの使用

より危険度の低い区域用に認証された機器を、より危険なゾーンで使用することは重大な誤りです。保護レベルは、分類区域と危険物質に一致しなければなりません。

認証部品と非認証部品の混用

認証済みバリア、コネクタ、電池、ケーブルアセンブリを一般部品に置き換えると、本質安全評価が無効になる可能性があります。

ケーブルパラメータの無視

長いフィールドケーブルは静電容量とインダクタンスを増加させます。これらの値が許容パラメータを超えると、ループは安全要求を満たさなくなる可能性があります。

特別使用条件の見落とし

証明書には特別条件が含まれる場合があります。設置向き、静電気リスク、衝撃保護、周囲温度、ケーブル入口、保守制限などに関係することがあります。

ラベル耐久性の不足

表示が読めなくなると、検査員や保守担当者が機器の適合性を確認できなくなります。耐久性のある表示は品質適合の一部です。

Ex ib の品質は、認証設計、管理された製造、正しい表示、互換性のあるループパラメータ、適切な設置、文書化された検査という一連の流れで証明されます。

保守と定期検証

保守は、認証された安全状態を維持するものでなければなりません。証明書とメーカー指示で許可されていない限り、技術者は回路の改造、部品交換、電池交換、ケーブル入口の変更、基板修理を行うべきではありません。

定期検査では、ラベルが読めること、筐体状態が許容範囲であること、ケーブルグランドが健全であること、端子が確実であること、バリアが正しいこと、配線分離が維持されていること、環境損傷がないことを確認します。

機器を移設、再使用、または別システムに接続する場合は、ループ評価を繰り返す必要があります。関連機器やケーブルパラメータが変わると、ある回路で適合した機器が別の回路で適合するとは限りません。

よくある質問

Ex ib 機器は Zone 0 で使用できますか

通常は使用できません。本質安全を用いる場合、Zone 0 では一般に Ex ia などより高い保護レベルが必要です。必ず証明書、表示、区域分類を確認してください。

低電圧なら自動的に本質安全ですか

いいえ。本質安全は、認証されたエネルギー制限、故障評価、温度管理、構造規則、システム互換性に依存し、低い公称電圧だけでは判断できません。

損傷した本質安全機器を使い続けてもよいですか

いいえ。目に見える損傷、読めない表示、割れた筐体、緩んだ端子、内部故障の疑いがある場合は、再使用前に調査する必要があります。

なぜケーブルパラメータをループ計算に含めるのですか

ケーブルは静電容量とインダクタンスを追加し、エネルギーを蓄積する可能性があります。完全な回路は、選定したフィールド機器と関連機器の認証限界内に収まる必要があります。

Ex ib 設置は誰が確認すべきですか

確認は、危険区域分類、本質安全ループ、適用規格、証明書条件、地域の設置規則に詳しい有資格者が実施すべきです。
