デュアルネットワークポートとは、2つの独立したイーサネットインターフェースを備えたデバイスを指します。通常は2つのRJ45ポート、または1つのRJ45ポートと別のネットワークインターフェースの組み合わせです。実際の展開では、これらのポートは冗長性の確保、ネットワークアクセスの分離、管理の隔離、サービストラフィックの分散、フェイルオーバー、監視、または2つの異なるネットワーク環境との統合に利用できます。

この設計は、産業用端末、サーバー、ゲートウェイ、IP通信機器、セキュリティ機器、エッジコンピューティングノード、ストレージシステム、コントローラー、監視プラットフォーム、専用の組み込み機器で一般的に見られます。その価値は単に「ポートが1つ多い」ことだけではありません。真の価値は、デバイスのライフサイクル全体を通じて、2つのインターフェースをどのように計画し、設定し、ラベル付けし、監視し、保守するかから生まれます。

現代の展開において2つのインターフェースが重要な理由

多くのネットワーク接続デバイスは、もはや単純なオフィス環境でのみ使用されるわけではありません。それらは生産ネットワーク、管理ネットワーク、監視ネットワーク、音声ネットワーク、公共サービスネットワーク、プライベート制御システム、またはバックアップリンクに接続される可能性があります。単一のインターフェースでも動作しますが、異なる種類のトラフィックを同じ経路に押し込むことになりかねません。

2つの物理インターフェースは、エンジニアにより多くの設計上の自由を与えます。一方のポートをメインのサービストラフィックに使用し、もう一方を管理、バックアップ、診断、セカンダリサブネット、または独立したアップストリームスイッチの接続に使用できます。これにより、運用リスクが低減され、トラブルシューティングが容易になります。

業界のトレンドは、より高い可用性とより強固なセグメンテーションへと向かっています。より多くのデバイスがIPベースになるにつれて、現場ネットワークは稼働時間、可視性、セキュリティポリシー、および遠隔保守をサポートする必要があります。アーキテクチャが正しく計画されている場合、デュアルポート設計はこれらの要件を満たすのに役立ちます。

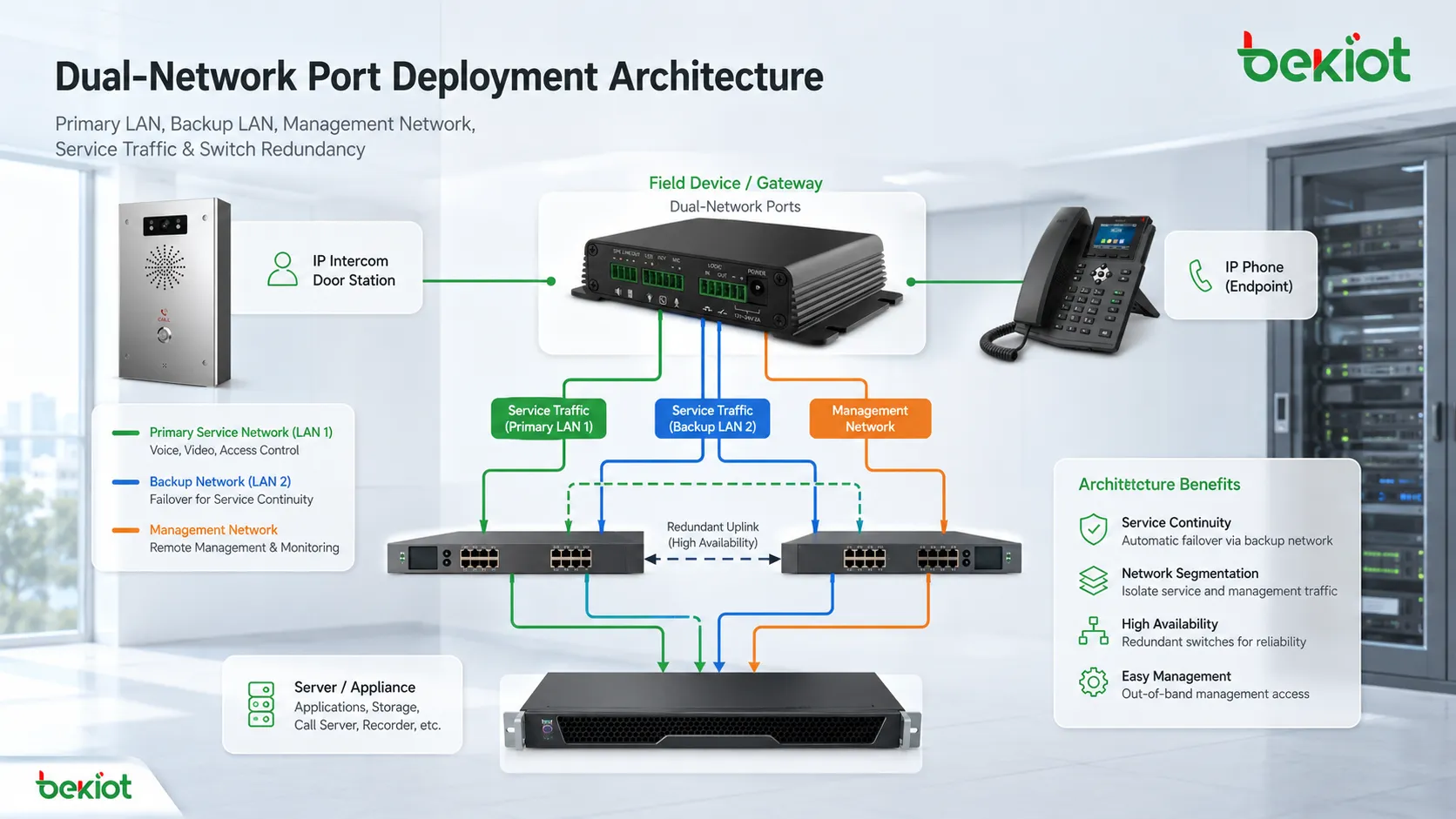

典型的な動作モード

アクティブ/スタンバイ フェイルオーバー

アクティブ/スタンバイモードでは、1つのインターフェースが通常のトラフィックを処理し、2つ目のインターフェースはバックアップパスとして待機します。プライマリリンクに障害が発生した場合、デバイスは自身のフェイルオーバーロジックに従ってスタンバイリンクに切り替えることができます。

このモードは、サービスの継続性が重要である一方で、両方のポートから同時にトラフィックを流す必要がない場合に有効です。ネットワークのバックアップを必要とする制御システム、通信機器、監視機器、現場端末などでよく使用されます。

デュアルサブネットアクセス

一部のデバイスは、2つのポートを使用して2つの異なるIPネットワークに接続します。一方のインターフェースはサービスネットワークに接続し、もう一方は管理ネットワークまたは分離された制御ネットワークに接続する場合があります。

この設計により、不要な露出が低減されます。オペレーターは、日常のサービストラフィックを、設定アクセス、診断、ファームウェアアップデート、または管理制御から分離しておくことができます。

トラフィック分離

2つのポートで異なるトラフィッククラスを分離できます。たとえば、ビデオトラフィックは一方のインターフェースを使用し、制御またはシグナリングトラフィックはもう一方のインターフェースを使用します。セキュリティシステムでは、カメラストリームを管理アクセスから分離する場合があります。産業用デバイスでは、生産トラフィックを遠隔保守トラフィックから分離できます。

分離により、片側の大量のトラフィックが重要な管理機能やシグナリング機能を妨害する可能性が低くなるため、安定性が向上します。

リンクアグリゲーション

一部のシステムはリンクアグリゲーションをサポートしており、2つの物理インターフェースを1つの論理リンクとして連携させることができます。これにより、ボンディングモードとスイッチの設定に応じて、より高い帯域幅または冗長性が提供されます。

リンクアグリゲーションには、デバイスとスイッチの両方で正しい設定が必要です。片側でも誤って設定されていると、接続の問題、パケットロス、または不安定な動作が発生する可能性があります。

設置前のアーキテクチャ計画

展開の前に、エンジニアは各インターフェースの役割を定義する必要があります。よくある間違いは、冗長性、分離、管理、アグリゲーション、診断のいずれに使用するかを決めずに、両方のポートをネットワークに接続してしまうことです。

各ポートには、文書化された目的、IPアドレス計画、VLAN割り当て、ゲートウェイポリシー、スイッチポート設定、許可されるトラフィック範囲、および保守責任が必要です。この計画がなければ、2つ目のインターフェースは価値を生むどころか混乱を招く可能性があります。

アーキテクチャ計画には、障害発生時の動作も含める必要があります。ポート1に障害が発生した場合、ポート2が自動的に引き継ぐべきでしょうか？両方のポートがオンラインの場合、デフォルトトラフィックにどちらのルートを使用すべきでしょうか？管理アクセスは両方のネットワークから許可すべきでしょうか、それとも1つだけから許可すべきでしょうか？

展開の利点：サービスの継続性

最大の利点の1つは、継続性の向上です。ケーブル、スイッチポート、アップストリームスイッチ、またはネットワーク経路に障害が発生した場合、システムがフェイルオーバーをサポートしていれば、2つ目のインターフェースが代替接続を提供できます。

これは、ダウンタイムが安全性、運用、通信、監視、または生産に影響を与えるサイトで価値があります。単一リンクの障害が、常にデバイスの孤立を意味するべきではありません。

しかし、継続性は2つのポートを持つこと以上に依存します。バックアップ経路は、可能な限り異なる障害ドメインに接続する必要があります。両方のケーブルが同じスイッチに接続され、そのスイッチが電源を失った場合、バックアップポートは役に立たない可能性があります。真の回復力には、独立したケーブル配線、スイッチの冗長性、電源計画、テスト済みのフェイルオーバールールが必要です。

展開の利点：より明確なセキュリティ境界

2つのインターフェースは、より明確なセキュリティモデルをサポートできます。デバイスは、サービス機能を一方のネットワークで公開しながら、設定アクセスを別の保護されたネットワークに保持できます。これは、サーバー、ゲートウェイ、コントローラー、監視デバイス、産業用エンドポイントに役立ちます。

管理の隔離により、一般ユーザー、ゲストネットワーク、または無関係なシステムが機密性の高い設定ページに到達する可能性が低減されます。また、管理トラフィックを個別に監視できるため、監査とアクセス制御もサポートします。

この設計には、依然としてファイアウォールポリシーとアカウント保護が必要です。弱いパスワード、開かれたポート、不適切なルーティングルールが残っている場合、インターフェースを分離しても、自動的に管理が安全になるわけではありません。

展開の利点：トラフィックの安定性

一部のデバイスは、非常に異なる特性のトラフィックを処理します。ビデオストリームは高い帯域幅を消費する可能性があります。音声トラフィックは低遅延と安定したパケット配信を必要とする場合があります。制御トラフィックは少量ですが重要です。管理トラフィックは断続的ですが機密性が高い場合があります。

2つのインターフェース間でトラフィックを分離すると、干渉を減らすことができます。経路が適切に分割されていれば、ファイル転送やビデオデータのバーストが、監視、制御、またはシグナリングトラフィックに影響を与える可能性が低くなります。

これは、リアルタイムトラフィックとバルクデータトラフィックが共存する必要がある混合システムで特に役立ちます。

展開の利点：柔軟な現場統合

現場環境はしばしば複雑です。デバイスが既存のLANに接続しながら、新しいプロジェクトネットワークにも参加する必要があるかもしれません。一時的なメンテナンス用ラップトップが、メインのサービスリンクを中断せずにローカルアクセスを必要とするかもしれません。ゲートウェイは、一方のポートをアップストリームルーターに接続し、もう一方を内部機器ネットワークに接続する必要があるかもしれません。

デュアルポートハードウェアは、設置担当者により多くの選択肢を提供します。段階的な移行、一時的なテスト、分割ネットワーク設計、レガシーシステムとの統合を簡素化できます。

この柔軟性により、追加のアダプタやアンマネージドスイッチの必要性、またはメンテナンス中のリスクの高いケーブル配線変更の必要性が低減されます。

展開の利点：遠隔保守アクセス

2つ目のインターフェースは、専用のメンテナンス経路を提供できます。エンジニアは、設定、ファームウェアアップグレード、ログ収集、遠隔診断、監視、または緊急リカバリにそれを使用できます。

これは、メインのサービスネットワークが混雑している、不安定である、制限されている、またはポリシーによって分離されている場合に役立ちます。専用のメンテナンス経路は、技術者が生産トラフィックを妨害することなくデバイスに到達するのに役立ちます。

安全な運用のためには、この経路を認証、アクセスリスト、VPN、ファイアウォールルール、および明確な操作手順によって保護する必要があります。

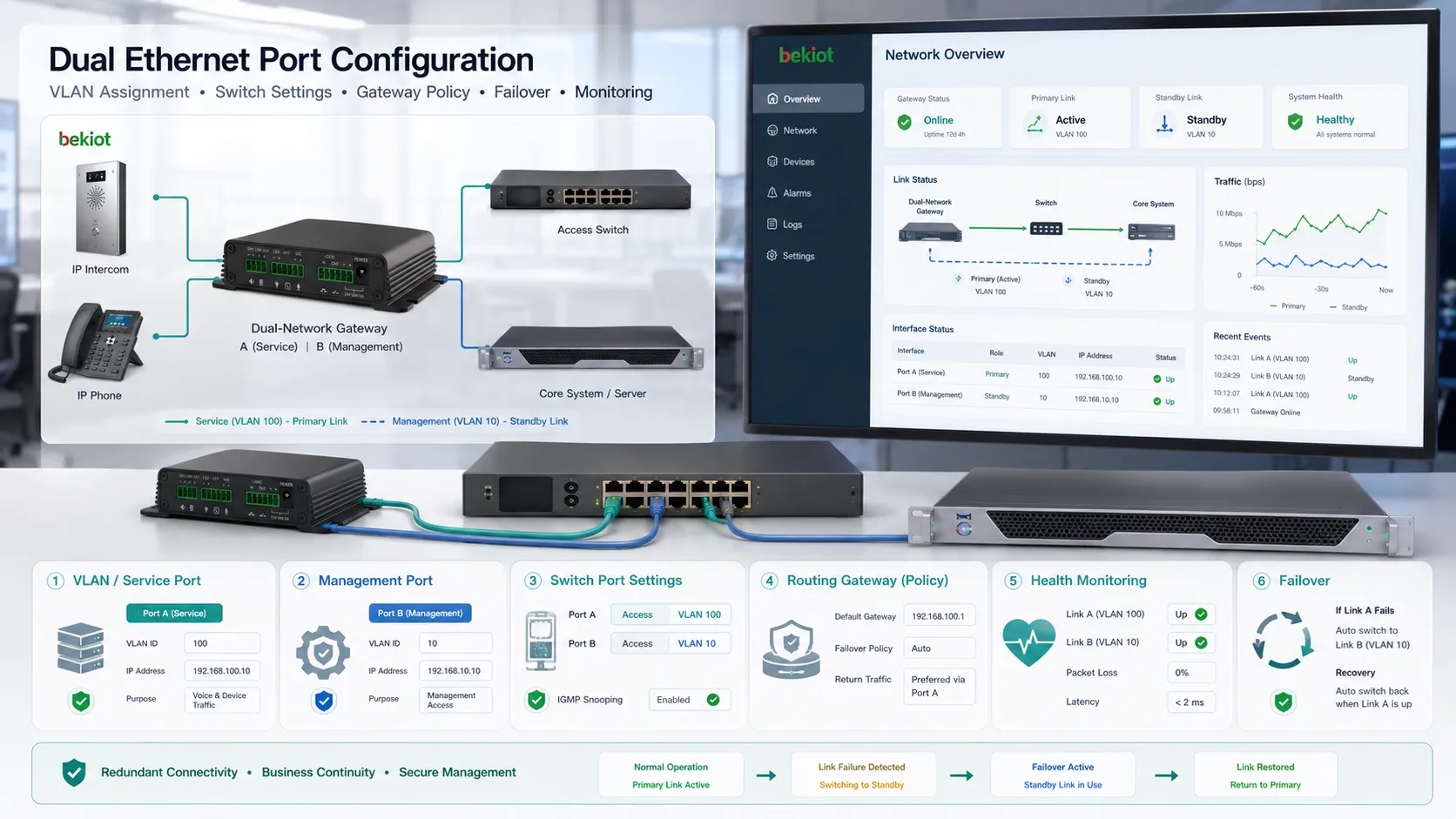

IPアドレッシングとルーティング戦略

アドレッシングは慎重に設計する必要があります。適切なボンディングやブリッジロジックなしで両方のインターフェースを同じサブネットに配置すると、デバイスは予測不能な動作をする可能性があります。ARPの混乱、非対称ルーティング、重複ルート、または誤ったリターンパスが発生する可能性があります。

各インターフェースが異なるサブネットに接続する場合、デフォルトゲートウェイを計画する必要があります。多くのデバイスはデフォルトルートを1つしかサポートしていないため、管理者はどの経路が一般的なアウトバウンドトラフィックを運ぶかを決定する必要があります。特定のネットワークに対しては、スタティックルートが必要になる場合があります。

制御された環境では、管理アクセスを1つのインターフェースに制限し、サービストラフィックは別のインターフェースを使用するように設定できます。これにより、ルーティングが明確に保たれ、偶発的な露出が減少します。

スイッチ側の設定

接続されたスイッチポートは、意図されたモードと一致する必要があります。アクセスポート、トランクポート、VLANメンバーシップ、LACP設定、速度、デュプレックス、PoE動作、ストーム制御、スパニングツリー、およびセキュリティポリシーは、一貫して設定されるべきです。

一方がタグ付きVLANトラフィックを期待し、もう一方がタグなしトラフィックを期待している場合、デバイスはオンラインに見えても正しいネットワークに到達できない可能性があります。デバイスでアグリゲーションが有効になっていても、スイッチで有効になっていない場合、トラフィックが不安定になる可能性があります。

スイッチの設定は、デバイス側の設定と共に文書化する必要があります。リンクの片側のみが記録されていると、トラブルシューティングが困難になります。

ケーブルのラベル付けと物理メンテナンス

物理的なラベル付けは単純ですが重要です。各ケーブルには、可能な限りデバイス名、ポート番号、スイッチ名、スイッチポート、ネットワークの目的、設置日を表示する必要があります。明確なラベルは、メンテナンス中に誤った経路を取り外すリスクを減らします。

ケーブル配線は、不必要な張力、鋭い曲げ、緩んだコネクタ、水濡れ、激しい振動、干渉源を避ける必要があります。産業サイトでは、ネットワークケーブルに、より強力なシールド、保護コンジット、または電源ケーブルから離れた専用配線が必要になる場合があります。

保守チームは、コネクタのクリップ、腐食、ほこり、キャビネットの温度、ケーブルの歪み、接地状態も点検する必要があります。両方の物理リンクが適切に保守されていなければ、デュアルポート設計は信頼性を提供できません。

監視とヘルスチェック

監視には、リンクステータス、速度ネゴシエーション、パケットエラー、ドロップフレーム、インターフェース使用率、デュプレックス不一致、フェイルオーバーイベント、IP到達性、ルーティング変更、デバイスログを含める必要があります。

2つ目のインターフェースがバックアップとしてのみ使用されている場合でも、ヘルスチェックが必要です。テストされていないスタンバイリンクは、気付かないうちに故障する可能性があります。実際の障害発生時に初めて問題に気付くことになりかねません。

自動アラートは、1つのリンクがダウンしたとき、トラフィックが予期せずシフトしたとき、またはエラーカウンターが増加したときに管理者に通知できます。これにより、小さな物理的問題が重大なサービスインシデントに発展するのを防ぐことができます。

フェイルオーバーテスト

フェイルオーバーテストは、定期的なメンテナンスの一部とすべきです。エンジニアは、スイッチポートを無効にしたり、テストケーブルを取り外したり、制御されたメンテナンスウィンドウを使用してリンク喪失をシミュレートし、セカンダリパスが正しく引き継ぐことを確認できます。

テストでは、接続が回復するかどうかだけでなく、切り替わりにかかる時間、セッションが存続するかどうか、アラームが生成されるかどうか、復旧後にトラフィックがプライマリリンクに戻るかどうかも測定する必要があります。

結果は記録する必要があります。ファームウェアのアップデート、スイッチの交換、またはルーティングの変更後にフェイルオーバー動作が変化した場合、設計を見直すべきです。

一般的な障害のトラブルシューティング

両方のポートが接続されているのに片方しか動作しない

デバイスがアクティブ/スタンバイモードの場合、これは正常な場合があります。また、2つ目のインターフェースにIPアドレスがない、ルートがない、VLANが間違っている、ポートが無効になっている、またはサポートされていない動作モードであることを示している可能性もあります。

最初のステップは、意図された設計を確認することです。期待されるモードを知らずにトラブルシューティングを行うと、時間を無駄にする可能性があります。

断続的な接続

断続的な接続は、ケーブル障害、デュプレックス不一致、スイッチループ保護、不安定なアグリゲーション、IPアドレスの重複、ARP競合、またはルーティング変更から発生する可能性があります。

エラーカウンターとスイッチログは、物理層またはプロトコルレベルの問題を明らかにするため、単純なpingテストよりも有用な場合が多いです。

誤ったネットワークから管理ページが開く

これは通常、アクセスポリシーまたはルーティングが広範すぎることを示しています。管理者は、サービスのバインド、ファイアウォールルール、インターフェースアクセス設定、およびデフォルトゲートウェイの動作を確認する必要があります。

デバイスがそのオプションをサポートしている場合、管理サービスは承認されたインターフェースにのみバインドされるべきです。

フェイルオーバーが発生しない

フェイルオーバーが失敗する原因として、バックアップインターフェースがダウンしている、スイッチポートが無効になっている、リンク監視が設定されていない、ゲートウェイ検出がない、またはシステムが物理リンクの喪失のみを検出し、アップストリーム経路の障害を検出していないことが考えられます。

優れたフェイルオーバー設計は、ローカルケーブルが接続されているかどうかだけでなく、実際のネットワーク経路をチェックする必要があります。

セキュリティ保守のテクニック

各インターフェースには、定義された信頼レベルが必要です。管理ポートは、パブリックサービスポートと同じように扱うべきではありません。両方のインターフェースが同じサービスを公開している場合、セキュリティ上の利点は減少します。

管理者は、未使用のサービスを無効にし、管理アクセスを制限し、強力な認証を使用し、ファームウェアアップデートを適用し、ログイン試行を監視し、どのネットワークが設定機能に到達できるかを制御する必要があります。

2つ目のポートが緊急メンテナンスに使用される場合でも、アクセスは記録され、制御されるべきです。文書化されていない隠しメンテナンス経路は、セキュリティ上の弱点になる可能性があります。

ファームウェアと設定の管理

ファームウェアのアップデートは、ネットワーク動作、フェイルオーバーロジック、ドライバの安定性、セキュリティ設定、またはインターフェース名を変更する可能性があります。本番デバイスを更新する前に、チームはリリースノートを確認し、同様の環境でアップデートをテストする必要があります。

設定のバックアップも重要です。デバイスが交換された場合、新しいユニットは正しいIP設定、ポートの役割、ルーティングルール、VLAN設定、アクセス制限を受け取る必要があります。

アップデートや交換の後は、両方のインターフェースをテストする必要があります。プライマリポートが動作することを確認するだけでは不十分です。

文書化チェックリスト

完全な記録には、デバイスモデル、シリアル番号、ポートの役割、MACアドレス、IPアドレス、サブネット、ゲートウェイ、VLAN、スイッチ名、スイッチポート、ケーブルラベル、フェイルオーバーモード、監視ポリシー、許可された管理ソース、および保守担当者を含める必要があります。

この情報は、将来の技術者がデバイスが特定の方法で接続された理由を理解するのに役立ちます。また、監査、インシデント調査、システム拡張の際にも役立ちます。

文書は、変更のたびに更新する必要があります。古い記録は、エンジニアが誤った情報を信頼する可能性があるため、記録がないよりも悪い場合があります。

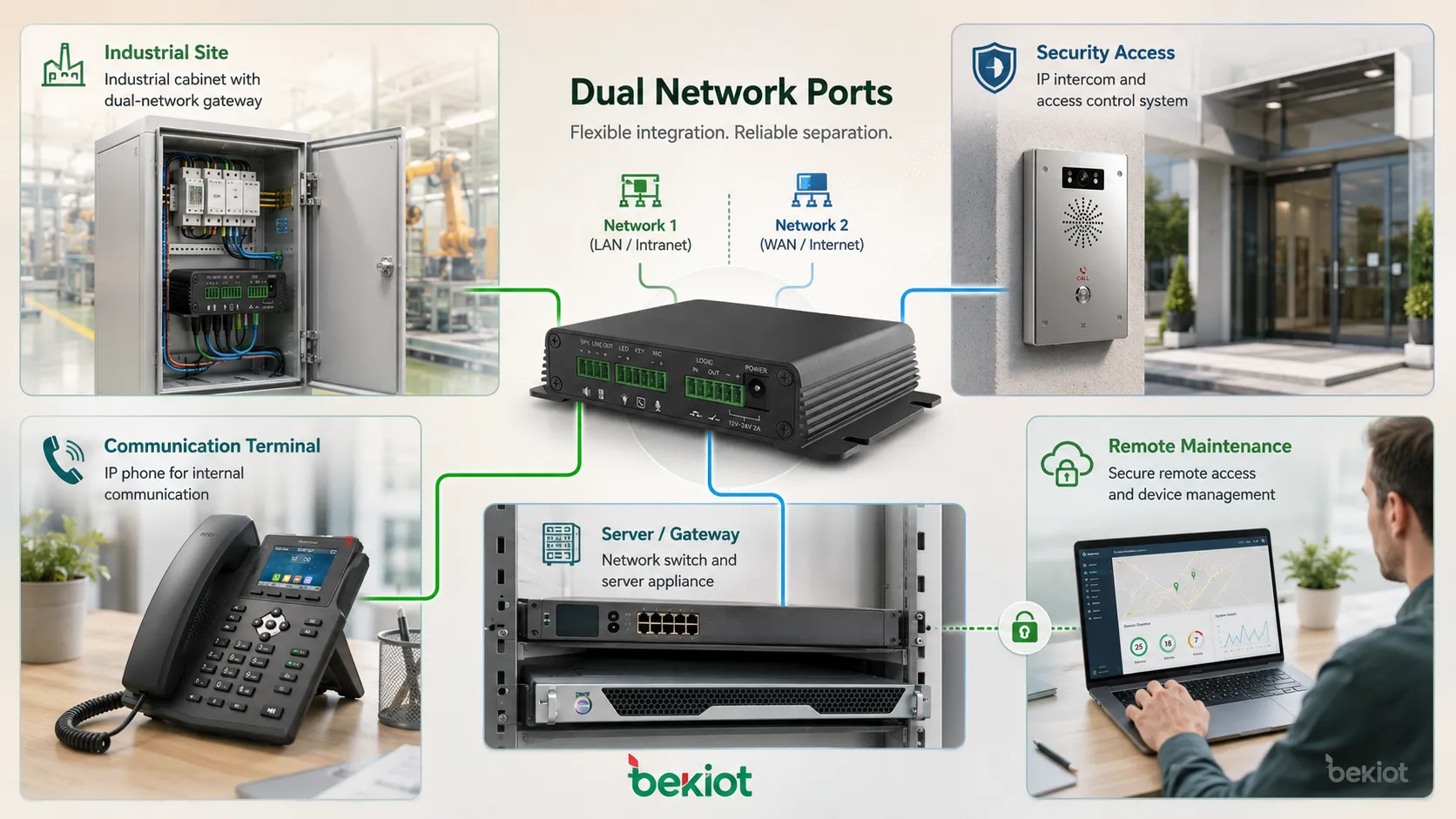

産業現場での応用

産業システムでは、2つのインターフェースを使用して、生産制御トラフィックを管理アクセスから分離したり、冗長化されたスイッチに接続したり、ローカル診断アクセスを提供したりできます。これは、メンテナンス中の中断を減らし、運用の信頼性を向上させるのに役立ちます。

過酷な環境では、物理的な保護が特に重要です。ケーブルグランド、シールド、キャビネットのレイアウト、接地、サージ保護は、ネットワークの安定性に影響を与える可能性があります。

メンテナンスウィンドウが限られている場合があるため、遠隔診断と信頼性の高いバックアップ経路により、繰り返しの現場訪問の必要性を減らすことができます。

企業およびセキュリティシステムでの応用

企業向けデバイスでは、ユーザーアクセス、バックエンド接続、監視、管理、またはバックアップリンクに別々のポートを使用する場合があります。これは、サーバー、ストレージシステム、ファイアウォール、コントローラー、およびブランチネットワーク機器で一般的です。

セキュリティシステムでは、カメラトラフィック、アクセス制御データ、アラーム統合、および管理経路を分離する場合があります。これにより、輻輳が緩和され、より明確なアクセスポリシーがサポートされます。

これらの環境では、デュアルポート展開はVLANセグメンテーション、ファイアウォールルール、ID制御、および監視プラットフォームと整合させる必要があります。

エッジおよびリモートシステムでの応用

エッジデバイスは、多くの場合、従来のデータセンターの外部で動作します。ローカル機器を一方で接続し、広域ネットワークをもう一方で接続する場合があります。2つ目のインターフェースにより、ローカルアクセス、現場でのコミッショニング、またはバックアップ接続を簡素化できます。

リモートサイトは、限られたネットワークリソースに依存する場合があります。1つのリンクを運用に使用し、もう1つをメンテナンスまたはフェイルオーバーに使用すると、プライマリ経路が不安定になった場合に、サポートチームはより迅速に対応できます。

これは、遠隔監視、ユーティリティサイト、交通施設、エネルギー発電所、屋外キャビネット、分散サービスノードに役立ちます。

設計上のリスク

第1のリスクは、偶発的なブリッジ接続です。明確なルーティングやファイアウォール制御なしにデバイスを介して2つのネットワークが接続されると、トラフィックがゾーン間で漏洩したり、ループが発生したりする可能性があります。

第2のリスクは、ルーティングのあいまいさです。両方のインターフェースにデフォルトゲートウェイがある場合、ポリシールーティングがサポートされ設定されていない限り、デバイスは誤ったインターフェースを介してリターントラフィックを送信する可能性があります。

第3のリスクは、偽りの冗長性です。同じスイッチ、同じ電源、同じパッチパネル、同じアップリンクに接続された2つのポートは、真の回復力を提供しない場合があります。

第4のリスクは、文書化されていないアクセスです。メンテナンスに使用される2つ目のポートは、記録され保護されていない場合、管理されていないバックドアになる可能性があります。

ベストプラクティスの展開方法

まず、各インターフェースの目的を定義します。次に、ケーブル配線の前に物理経路と論理経路を描きます。スイッチポート、VLAN、IPサブネット、ゲートウェイ、許可されるサービス、予想される障害動作を特定します。

デバイスとスイッチを一貫して設定します。システム設計で明示的に必要とされない限り、アグリゲーション、トランキング、ブリッジング、またはマルチゲートウェイルーティングを有効にしないでください。

設置後すぐに、ケーブルとポートにラベルを付けます。設定をメンテナンス文書に記録します。プライマリアクセス、セカンダリアクセス、フェイルオーバー、管理制限、監視アラートをテストします。

コミッショニング後、定期的なヘルスチェックをスケジュールします。メインサービスが正常に見えるからといって、2つ目のインターフェースを無視してはなりません。

今後の開発動向

エッジコンピューティング、産業用IoT、セキュリティプラットフォーム、分散通信システムの拡大に伴い、デュアルインターフェースデバイスは引き続き有用であり続けるでしょう。需要は、単なる追加ポートから、管理された冗長性、安全な分離、自動化されたネットワークヘルスの可視性へと移行しています。

より多くのシステムが、高度なボンディングモード、ポリシールーティング、遠隔診断、ゼロタッチコンフィグレーション、両方のインターフェースの一元的な監視をサポートするようになる可能性があります。これにより展開は容易になりますが、より明確な運用基準も必要になります。

長期的な価値は、規律ある設計にかかっています。2つのポートは信頼性と柔軟性を向上させることができますが、それはネットワーク計画、セキュリティモデル、保守プロセスが整合している場合に限ります。

デュアルネットワークポートは、交換可能な2つのソケットとしてではなく、計画されたネットワークの役割として扱われるときに、真の展開価値を提供します。その利点は、ルーティング設計、スイッチ構成、セキュリティポリシー、文書化、および定期的なメンテナンスにかかっています。

よくある質問

2つのポートで同じIPアドレスを使用できますか？

通常はできません。その動作向けに設計された、サポートされているボンディング、ブリッジ、またはフェイルオーバーメカニズムをデバイスが使用している場合を除き、個別の物理インターフェースで同じIPアドレスを共有すべきではありません。

両方のインターフェースを接続した後にデバイスがアクセスできなくなるのはなぜですか？

原因として、ルーティングの競合、重複したサブネット設計、誤ったデフォルトゲートウェイ、スイッチのループ防止機能、VLANの不一致、またはサポートされていないデュアルポートモードが考えられます。

バックアップポートは抜いたままにすべきですか？

自動フェイルオーバー用である場合、通常は接続したままにすべきです。バックアップ経路は接続し、監視し、テストする必要があります。ローカルメンテナンス専用である場合は、明確にラベル付けして保護する必要があります。

リンクアグリゲーションは常にフェイルオーバーよりも優れていますか？

いいえ。アグリゲーションは帯域幅や回復力を向上させる場合がありますが、スイッチのサポートと正しい設定が必要です。フェイルオーバーはよりシンプルで、多くの現場デバイスにより適している場合があります。

定期点検では何を確認すべきですか？

リンクステータス、速度、エラーカウンター、ケーブルの状態、スイッチログ、フェイルオーバー動作、IP設定、ファームウェアバージョン、アクセスルール、および文書の正確性を確認してください。
