KVMはキーボード、ビデオ、マウスを表します。従来の機器室では、KVMシステムによりオペレータは共有ディスプレイ、キーボード、マウスを介して複数のサーバーやコンピューターを制御できます。これによりハードウェアの重複展開が減り、サーバー運用がより集中化されます。

分散型KVMシステムは、KVM制御とオーディオ/ビデオのエンコード、デコード、ネットワーク伝送を組み合わせることでこの考えを拡張します。ビデオ信号と制御データは、1つのラック内の短距離接続に制限されるのではなく、IPネットワークまたはファイバーネットワークを介して伝送できます。これにより、コマンドセンター、制御室、会議室、大画面環境間でコンピューターソースを共有、切り替え、表示、制御することが可能になります。

従来のKVMからネットワークベースの運用へ

従来のKVMシステムは通常、ローカルサーバー管理向けに設計されています。1人のオペレータがキーボード、マウス、ディスプレイ信号を切り替えることで、複数のコンピューターやサーバーを制御できます。これはサーバールームでは便利ですが、距離、柔軟性、表示能力には制限があります。

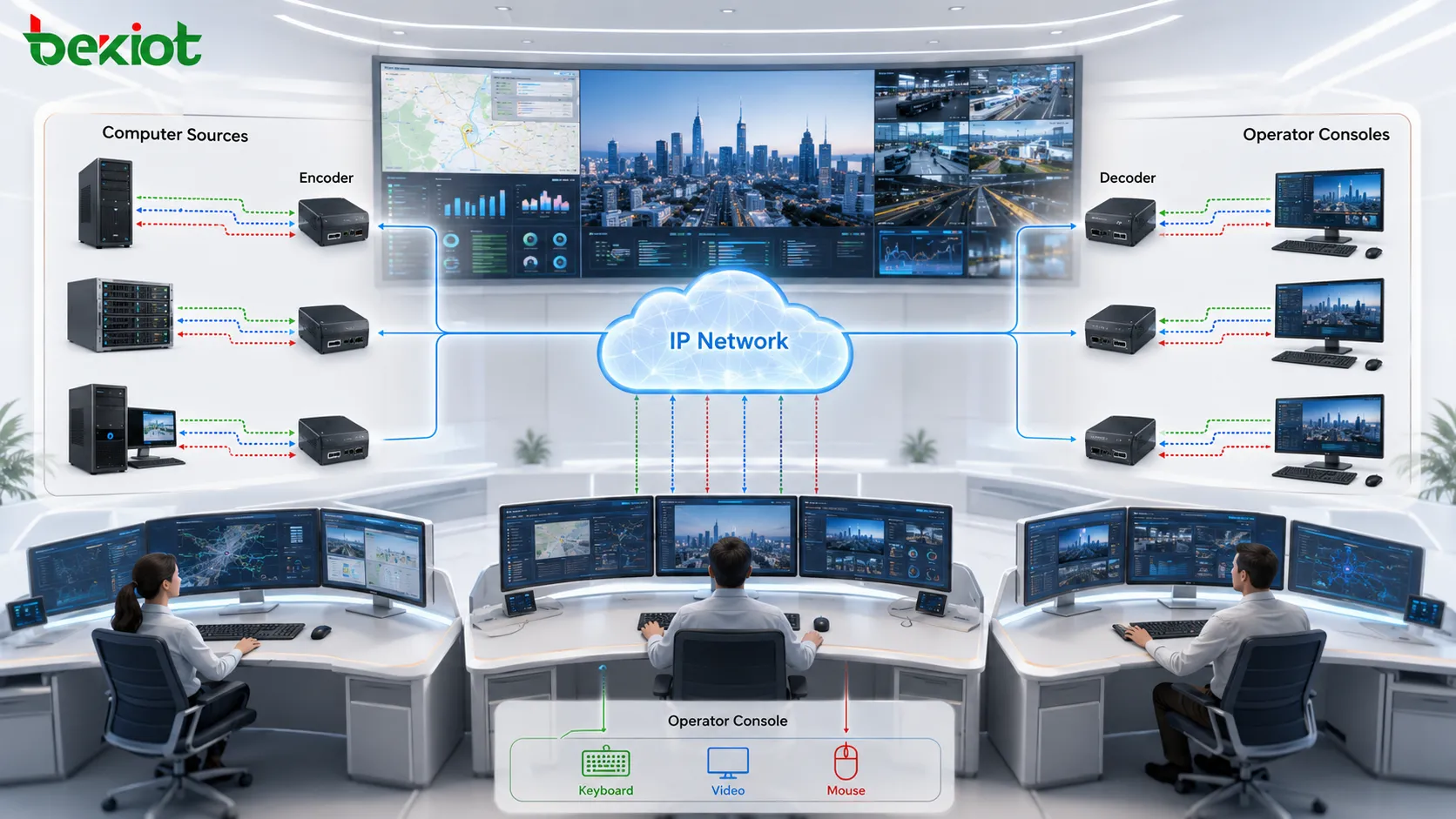

分散アーキテクチャは構造を変えます。ビデオソース側では、エンコーダがコンピューター画面信号をネットワークストリームに変換します。たとえば、コンピューターのHDMI出力をエンコーダに接続し、ネットワーク経由で伝送できます。表示側では、デコーダがネットワークビデオストリームを受信し、モニター、ビデオウォール、または大画面ディスプレイに出力します。

この設計により、ビデオソースは表示場所に物理的に近接している必要がなくなります。オペレータは異なるコンピューター画面を呼び出し、異なる画面に表示し、同じソースを複数の場所にコピーしたり、集中インターフェースを介してリモートソースを管理したりできます。

コアビルディングブロック

分散型KVMシステムの基本構造は、エンコーダ、デコーダ、および伝送ネットワークで構成されます。エンコーダはコンピューター、サーバー、ワークステーション、または信号ソースの近くに配置されます。デコーダは表示デバイスの近くに配置されます。ネットワークは両側を接続し、ビデオ、オーディオ、キーボード、マウス、および制御データを伝送します。

単純なプロジェクトでは、これでポイントツーポイントまたはポイントツーマルチポイントの信号伝送を完了するのに十分な場合があります。より大規模なプロジェクトでは、システムには管理ソフトウェア、ビデオマトリックス制御、ビデオウォール処理、集中制御、権限管理、信号ルーティング、およびサードパーティプラットフォーム統合も含まれます。

このため、分散型KVMシステムは単なるエンコーダとデコーダのグループとして理解されるべきではありません。指揮統制環境では、ビデオ切り替え、リモート制御、大画面表示、システム連携、オペレータのワークフロー管理を組み合わせた完全なビジュアルコラボレーションプラットフォームになります。

IPとファイバーの伝送オプション

多くの分散型システムは、柔軟性、拡張性、既存のネットワークインフラとの統合の容易さからIPネットワークを使用します。IPベースの伝送により、ネットワーク設計が必要な帯域幅とレイテンシをサポートする限り、デバイスを異なる部屋、フロア、建物、または制御エリアに展開できます。

より高い帯域幅、より低いレイテンシ、より安定した長距離伝送を必要とするプロジェクトでは、ファイバーベースの分散型システムも使用できます。ファイバー伝送は、信号品質と応答速度が重要なコマンドホール、高解像度表示環境、大規模制御センターで一般的です。

ただし、ファイバーの展開には通常、専用のケーブリングと高い建設コストが必要です。したがって、IPとファイバーのどちらを選択するかは、信号解像度、レイテンシ要件、プロジェクト規模、建物の状態、長期拡張計画に基づく必要があります。

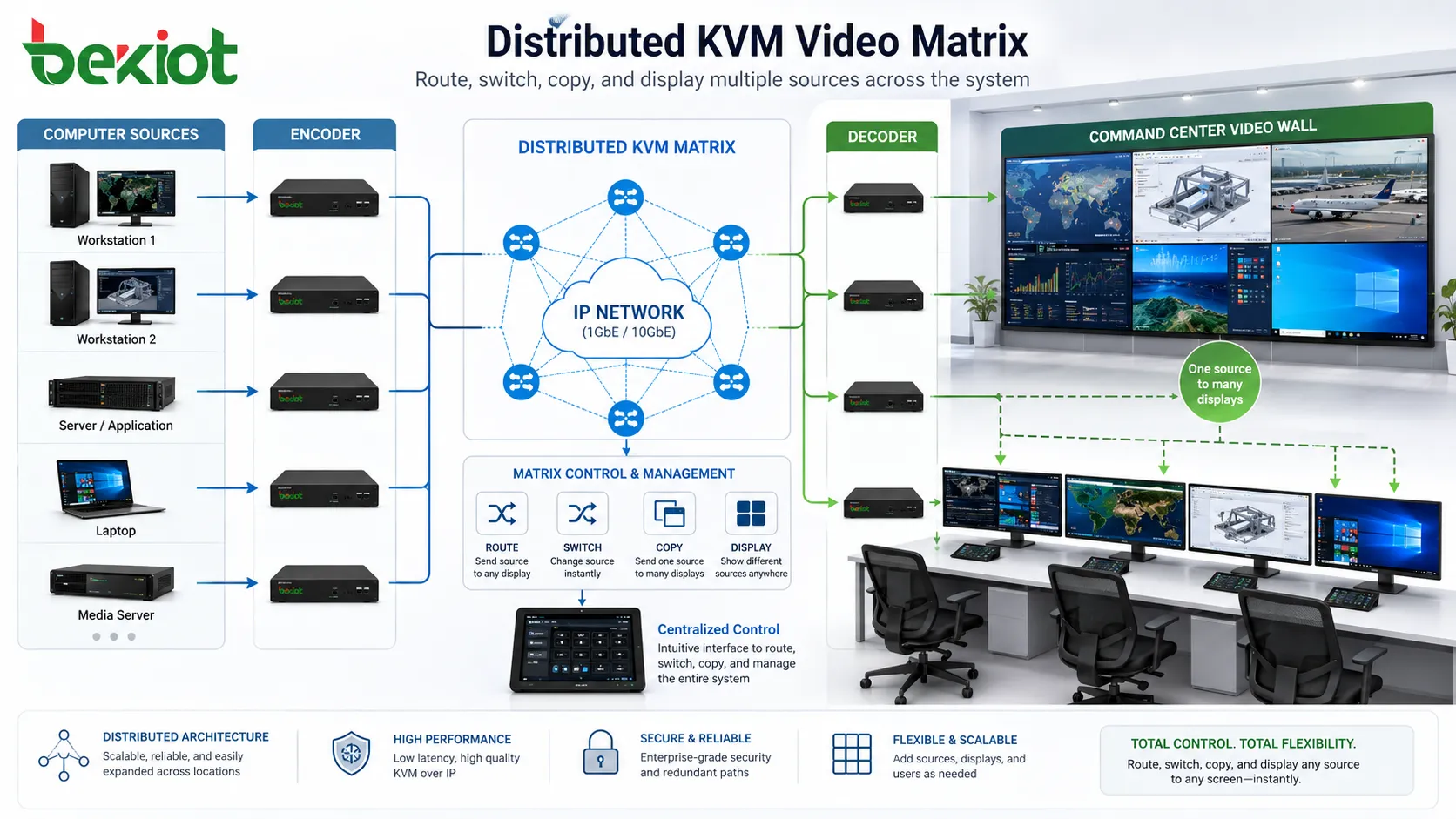

ビデオマトリックス制御による統一切替

プロジェクトに多くのビデオ入力と出力が含まれる場合、システムは信号ルーティングを管理する方法を必要とします。ここでビデオマトリックス制御が重要になります。ビデオマトリックスは、異なるビデオソースと表示デバイスを制御可能な入出力構造に整理します。

マトリックス制御により、オペレータは承認された任意のビデオソースを分散システム内の任意の画面に送信できます。ソースを切り替えたり、ソースを複数のディスプレイに複製したり、画面を異なるユーザーに割り当てたり、運用ニーズに基づいてソース割り当てを管理したりできます。

この機能は、コマンドセンター、交通管制室、エネルギー派遣センター、セキュリティ監視室、産業運用センターで特に役立ちます。オペレータは複数のソースを比較したり、大画面で重要な情報を共有したり、日常監視から緊急対応に迅速に切り替えたりする必要がよくあります。

大画面処理とビジュアルレイアウト

分散型KVMシステムは、大画面表示が中核要件であるコマンドセンターや制御室でよく使用されます。これらの環境では、オペレータは1つの表示壁に複数のシステムを表示したり、画面を複数のウィンドウに分割したり、ビデオウィンドウを画面上で自由に移動したりする必要がある場合があります。

ビデオウォール処理装置またはソフトウェアは、スプライシング、ウィンドウ表示、ローミング、ポーリング、レイアウト切り替え、マルチソースプレゼンテーションなどの機能をサポートできます。これにより、1つの大画面で監視ビデオ、コンピューターデスクトップ、GISマップ、データダッシュボード、会議コンテンツ、緊急情報を同時に表示できます。

単純な画面投影と比較して、ビデオウォール処理はコマンドセンターに柔軟なビジュアル構成を提供します。日常運用中は、画面に標準的なダッシュボードを表示できます。インシデント発生時には、レイアウトをすばやく変更して、主要なカメラ映像、ワークステーション画面、地図、または遠隔相談コンテンツを強調表示できます。

デバイスとオペレータワークフローの制御層

完全なシステムには制御層も必要です。この制御層の一部は、従来の集中制御システムに由来します。シリアルポート、IP制御、RS-485、またはその他の制御方法を介して、システムはオーディオ/ビデオ機器、照明、空調、プロジェクター、表示画面、その他の室内デバイスを管理できます。

制御層の別の部分は、KVMオペレータのワークフローに焦点を当てています。ユーザーはビデオソースを呼び出したり、コンピューターを遠隔制御したり、画面を別のディスプレイにコピーしたり、オーディオ/ビデオ通信を開始したり、レイアウトを切り替えたり、ソースを異なるオペレータ席に割り当てたりする必要があるかもしれません。これらの機能には通常、専用ソフトウェアと管理サーバーが必要です。

権限管理も重要です。すべてのオペレータがすべてのコンピューターを制御したり、すべてのソースを表示したりできるべきではありません。適切に設計されたシステムは、ユーザーロール、アクセス権限、ソースグループ化、操作記録、管理ポリシーをサポートし、制御が安全かつ追跡可能であるようにする必要があります。

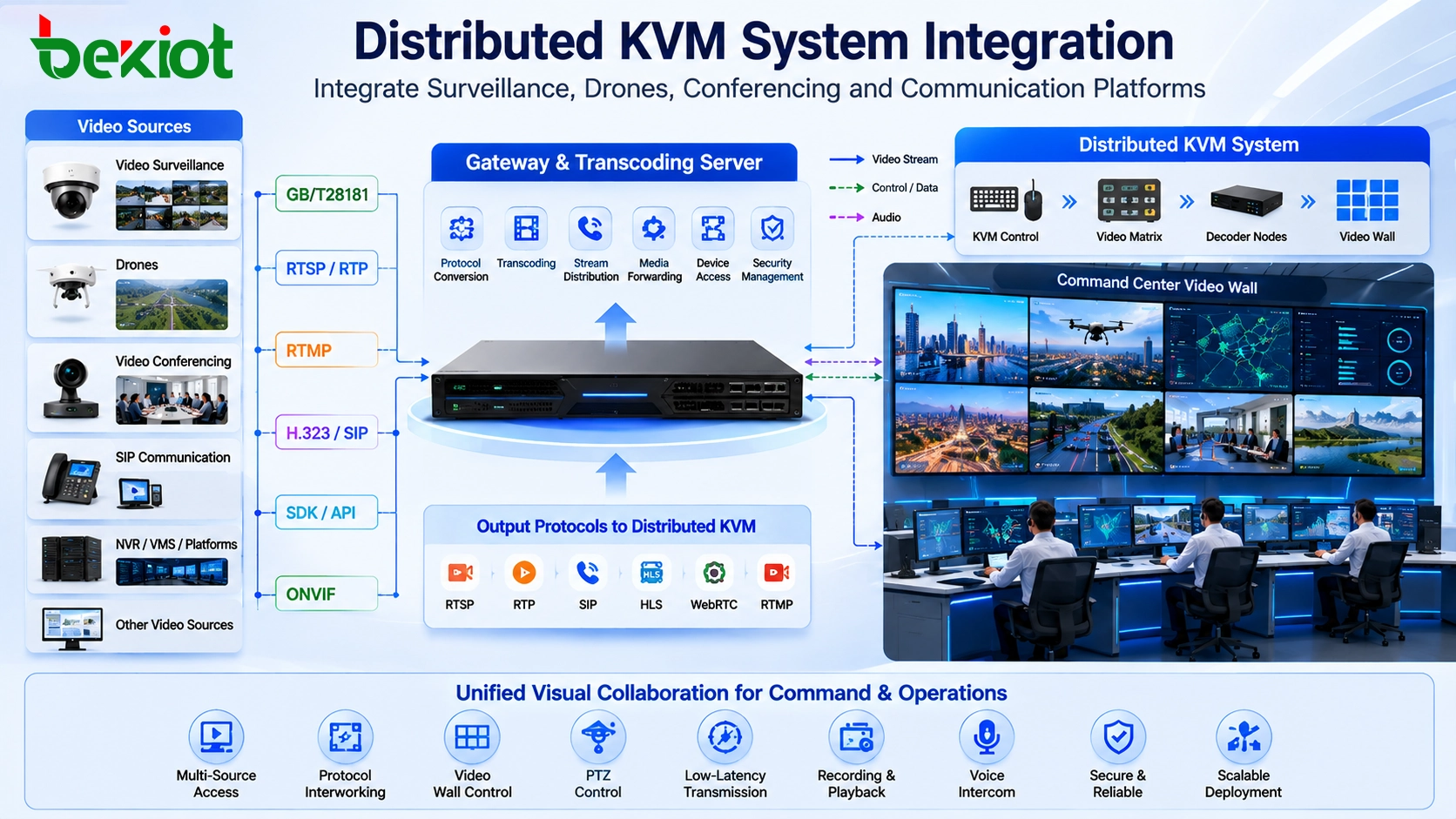

外部ビデオおよび通信システムとの統合

実際のコマンドセンタープロジェクトでは、分散型KVMシステムが単独で動作することはめったにありません。ビデオ監視プラットフォーム、ビデオ会議システム、ドローンビデオ、緊急通信システム、派遣プラットフォーム、その他のサードパーティアプリケーションに接続する必要がある場合があります。

これらの外部システムは、多くの場合、異なるメディア形式と伝送プロトコルを使用します。たとえば、ビデオ監視とドローンビデオはRTSPまたはRTPストリームとして配信される場合があります。通信プラットフォームはSIPを使用する場合があります。一部のシステムはより小さいまたは圧縮されたビデオストリームを使用する場合がありますが、分散表示システムは大画面表示のために高品質のストリームを必要とすることがよくあります。

ビデオゲートウェイまたはトランスコーディングサーバーがこの問題の解決に役立ちます。外部ビデオソースを受信し、ストリーム形式を変換し、ビットレートを調整し、SIPからRTSPやRTSPからSIPなどのプロトコル変換を提供できます。これにより、分散型KVMシステムが異なるプラットフォームからのビデオを表示および制御しやすくなります。

コマンド環境におけるトランスコーディングの重要性

ビデオトランスコーディングは、異なるシステムが異なるビデオストリーム要件を持つ場合に役立ちます。通信または派遣システムはリアルタイム通信用により低いビットレートのストリームを使用する場合がありますが、分散型ビデオウォールは大画面で鮮明に表示するためにより高品質のストリームを必要とする場合があります。

トランスコーディング層を使用することにより、プロジェクトはシステム間の互換性の問題を減らすことができます。外部ビデオは、分散型KVMシステムがデコードして表示できる形式に変換できます。同時に、分散システムからのビデオは、通信プラットフォーム、リモートユーザー、またはその他のビジネスアプリケーションに適応させることができます。

これは、ローカル可視化、リモートコラボレーション、ビデオ会議、監視、派遣通信を組み合わせたコマンドセンターにとって重要です。目標はビデオを表示するだけでなく、ビデオリソースをさまざまな運用ワークフローで使用可能にすることです。

このアーキテクチャが最も有用な場所

分散型KVMシステムは、コマンドセンター、派遣センター、制御室、データセンター、ビデオ会議室、緊急オペレーションセンター、交通管制室、エネルギーオペレーションセンター、産業監視室、安全管理センターに適しています。

これらの環境は通常、いくつかの共通のニーズを共有しています。それらは多数のコンピューターソース、複数のオペレータ席、大画面可視化、高速切替、安全な制御、他のオーディオ/ビデオシステムとの統合を必要とします。分散アーキテクチャは、従来のローカル信号配線よりもこれらのニーズをより適切に満たすことができます。

また、オペレータが異なるワークステーションに柔軟にアクセスする必要がある場合にも、このシステムは役立ちます。ユーザーは1つのコンソールに座り、権限に応じて異なるコンピューターやビデオソースを呼び出すことができます。これによりスペースの有効活用が向上し、ケーブルの複雑さが軽減され、集中管理がサポートされます。

展開前の計画ポイント

分散型KVMシステムを設計する前に、プロジェクトチームは信号ソースの数、表示端末、オペレータ席、ビデオウォールの規模、制御要件、ネットワーク条件、解像度要件、レイテンシの期待値を確認する必要があります。

ネットワーク計画は特に重要です。高解像度ビデオ伝送には、大きな帯域幅と安定した切替性能が必要になる場合があります。システムがIPネットワークを使用する場合、スイッチ、VLAN計画、マルチキャストまたはユニキャスト戦略、ネットワークセキュリティポリシーを慎重に評価する必要があります。

統合要件も早期に明確にする必要があります。システムが監視、ビデオ会議、ドローン、SIP通信、または派遣プラットフォームに接続する必要がある場合、必要なプロトコル、ストリーム形式、トランスコーディング方法を建設前に確認する必要があります。

分散設計の利点

最初の利点は柔軟性です。ビデオソースとディスプレイは異なる場所に配置し、ネットワークを介して接続できます。これにより、システムの拡張と変更が容易になります。

2番目の利点は集中制御です。オペレータは、固定された物理配線のみに依存するのではなく、ソフトウェア、マトリックス制御、権限設定を介して多くのソースとディスプレイを管理できます。

3番目の利点は、より強力なビジュアルコラボレーションです。大画面処理、ウィンドウレイアウト、ソースコピー、マルチ画面表示は、コマンドチームが情報をより効果的に共有するのに役立ちます。

4番目の利点は、より優れたシステム統合です。ゲートウェイとトランスコーディングサーバーを介して、外部ビデオ監視、会議、ドローンビデオ、SIP通信、RTSP/RTPストリームを同じビジュアル運用環境に接続できます。

結論

分散型KVMシステムは、キーボード、ビデオ、マウスの制御とネットワークベースのオーディオ/ビデオ伝送を組み合わせたものです。その中核コンポーネントには、エンコーダ、デコーダ、ネットワークインフラストラクチャ、ビデオマトリックス制御、ビデオウォール処理、制御ソフトウェア、管理サーバー、統合ゲートウェイが含まれます。

従来のKVMシステムと比較して、分散アーキテクチャはより大きな柔軟性、より長い伝送距離、より多くの表示オプション、より強力な統合機能を提供します。集中運用と大画面可視化を必要とするコマンドセンター、制御室、会議室、その他の専門環境に特に適しています。

成功するソリューションは、デバイスの選択だけに依存するものではありません。ビデオソース、表示要件、制御ワークフロー、ネットワーク容量、レイテンシ目標、外部システム統合、将来の拡張についての明確な理解が必要です。適切な計画があれば、分散型KVMシステムは現代のコマンド環境のビジュアルおよび運用基盤となることができます。
