ACコンタクタは、モーター、ポンプ、コンプレッサー、ヒーター、照明回路、産業設備などの負荷に対して、電源の投入と遮断を電気的に制御する開閉機器です。実際の制御盤では、コンタクタは主回路と制御回路を分離します。主接点は負荷電流を流し、コイルと補助接点は押しボタン、リレー、PLC出力、保護機器などによって負荷を安全かつ予測可能に起動・停止できるようにします。
ACコンタクタの配線図は、これらの要素がどのように接続されるかを示します。一般的な図では、入力側のライン端子、負荷側の出力端子、コイル端子、過負荷リレー、起動・停止機器、インターロックや自己保持に使う補助接点が示されます。この構成を理解することは、設置、保守、故障調査、安全な制御盤設計に重要です。
ただし、コンタクタ配線は、表示された端子に線をつなぐだけではありません。正しい配線は、コイル電圧、負荷の種類、制御電源、短絡保護、過負荷保護、そしてメーカーが示す正確な回路図に左右されます。そのため、実際の施工では一般的な配線原理に加え、必ず製品データシートとプロジェクト図面に従う必要があります。
一般的な配線図はコンタクタ回路の考え方を理解するのに役立ちますが、最終的な施工は、使用する機器の端子配列、コイル定格、保護要件に必ず合わせる必要があります。
基本的なACコンタクタの設置は、負荷を流す主回路と、コイルおよび動作ロジックを扱う低電力の制御回路で構成されます。
ACコンタクタ配線図が示す内容
主回路端子と負荷端子
配線図の最初の部分は、主電力の流れを示します。多くのIEC方式コンタクタでは、入力側ライン端子が1L1、3L2、5L3、出力側が2T1、4T2、6T3のように表示されます。コイルが励磁されると主接点が閉じ、ライン側と負荷側が接続されます。コイルが非励磁になると主接点が開き、負荷が切り離されます。
三相モーター制御では、これらの主接点は通常、過負荷リレーを経由してモーターに電源を供給します。小型または単相用途では使用する極数が少ない場合もありますが、考え方は同じです。電源は入力側から入り、コンタクタが投入されたときだけ負荷側へ出力されます。
そのため、主回路と制御回路は分けて読む必要があります。大電流の経路は負荷がどのように開閉されるかを示し、制御回路はコンタクタを開閉させる条件を示します。
コイル端子と補助接点
配線図の第二の部分は制御回路です。多くのコンタクタでは、コイル端子はA1とA2で表示されます。この2端子に正しい制御電圧を印加するとコイルが励磁され、コンタクタの状態が変化します。DCコイルの一部では極性表示がある場合もありますが、ACコイルでは定格制御電圧との一致が最も重要です。
多くのコンタクタには補助接点もあります。一般的な例として、常開補助接点13/14、常閉補助接点21/22があります。これらはモーターやヒーターの主電流を流すものではなく、制御回路内でフィードバック、インターロック、表示、自己保持に使われます。
典型的な三線式の起動・停止回路では、常開補助接点を起動ボタンと並列に接続し、自己保持または保持経路を作ります。コイルが励磁され補助接点が閉じると、起動ボタンを離してもコンタクタは保持され、停止ボタンまたは保護接点が回路を開くまで動作を続けます。
多くの配線図は端子識別から始まり、施工者がコイル、主回路、補助接点の機能を正しく区別できるようにしています。
ACコンタクタ回路の基本動作原理
コイルが主接点を動作させる仕組み
ACコンタクタの動作原理はシンプルです。制御回路がA1とA2に正しい電圧を送ると、電磁コイルが可動接点機構を引き寄せます。これにより主接点が閉じ、設計によっては補助接点の状態も同時に変化します。コイル電源が切れると、ばねの力でコンタクタは通常状態に戻ります。
この構造により、低電力の制御信号で高電力の負荷を開閉できます。また、押しボタンステーション、サーモスタット、PLC出力、タイマーリレー、安全リレー、フロートスイッチ、遠隔制御機器からモーターや設備を制御でき、これらの制御部品に全負荷電流を流す必要がありません。
コイルは動作の中心であるため、制御回路も主回路と同じように慎重に配線する必要があります。コイル電圧が間違っていると、チャタリング、過熱、吸引不良、損傷の原因になります。
標準的な起動・停止回路の構成
一般的な配線方法では、常閉の停止ボタン、常開の起動ボタン、過負荷リレーの常閉補助接点、常開の保持補助接点を使用します。基本ロジックでは、制御電源が停止接点と過負荷接点を通り、起動ボタンを経由してA1に入ります。A2は制御電源の反対側へ戻ります。
起動ボタンを押すとコイルが励磁されます。同時に保持補助接点が閉じ、起動ボタンを迂回する並列経路が作られます。そのため、ボタンを離してもコンタクタは励磁されたままです。停止ボタンを押す、または過負荷リレーが作動すると、制御経路が開き、コンタクタが復帰します。
この制御方式は、簡単で信頼性が高く、トラブルシューティングしやすいため広く使われています。また、操作、過負荷保護、負荷開閉を回路内で明確に分離できます。
コンタクタだけではモーターを保護できません。多くのモーター回路では、短絡保護と過負荷保護を別途追加し、コンタクタの定格と協調させる必要があります。

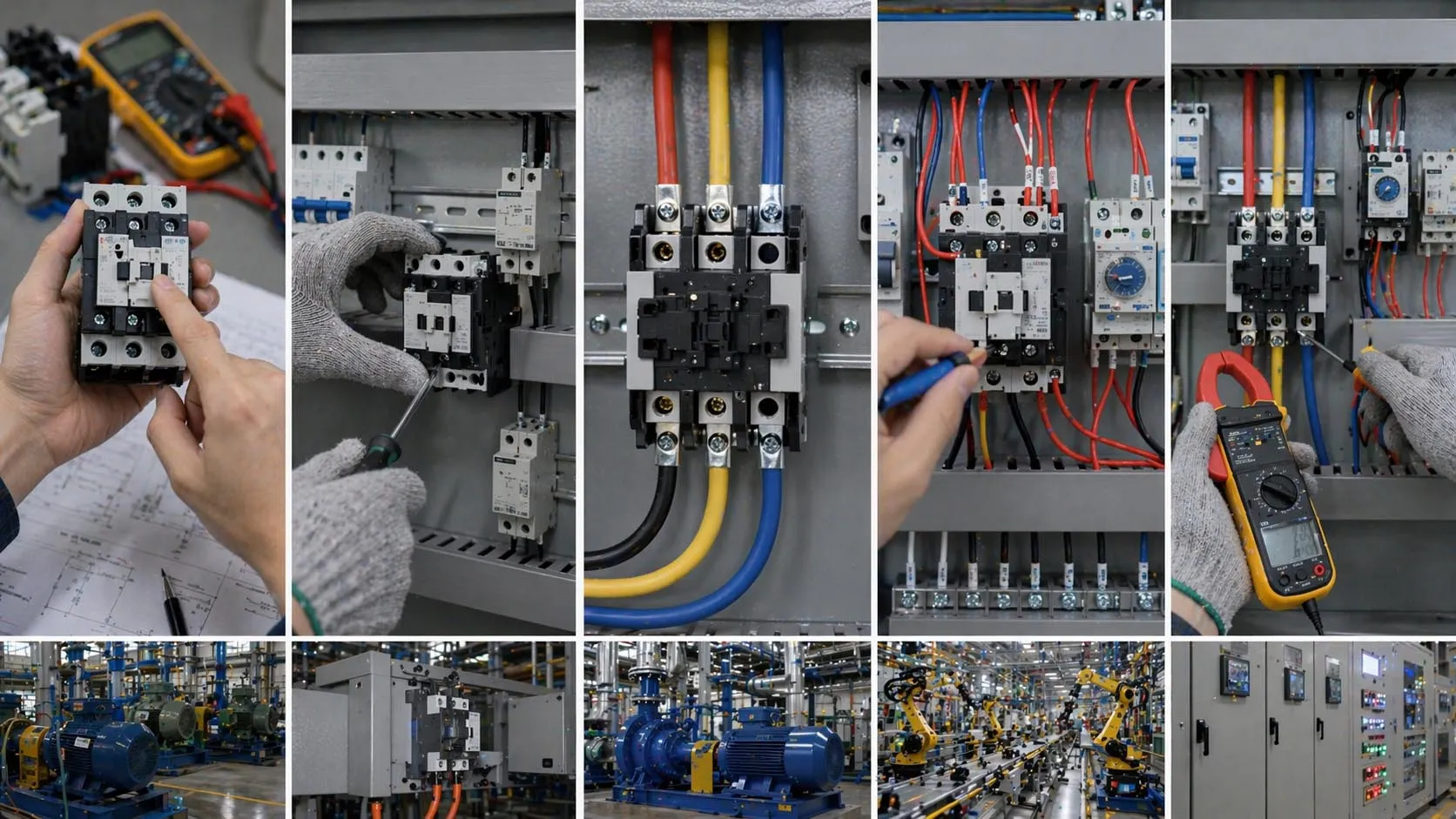

ACコンタクタ配線の一般的な手順
手順1：機器定格とコイル電圧を確認する
配線前に、コンタクタの種類、コイル電圧、極数構成、定格電流、使用カテゴリ、補助ブロックや機械的インターロックなどのアクセサリを確認します。コイル電圧は特に重要で、制御回路は設計により24 V AC、24 V DC、110 V AC、120 V AC、220–240 V ACなどを使用する場合があります。
この段階では、過負荷リレーをコンタクタに直接取り付けるか、制御トランス、PLCリレー出力、セレクタスイッチ、タイマー、インターロック接点などが設計に含まれるかも確認します。
手順2：コンタクタと関連機器を取り付ける
コンタクタはメーカーの指示に従い、通常はDINレールまたは盤内取付板に取り付けます。同時に、過負荷リレー、端子台、押しボタン、保護機器、配線ダクトを整理し、ライン配線、負荷配線、制御配線が明確で保守しやすい状態になるようにします。
良い盤レイアウトは、良い配線作業の一部です。主回路導体と制御導体を物理的に分けることで、保守性が上がり、配線ミスが減り、将来の故障調査も容易になります。放熱とケーブル整理にも効果があります。
手順3：主電源回路を配線する
安全な絶縁と確認の後、主電源導体をコンタクタの入力ライン端子に接続し、出力導体をコンタクタまたは過負荷リレーから負荷へ接続します。多くのモータースタータでは、電源がまずコンタクタに入り、コンタクタの負荷側が過負荷リレーを供給し、過負荷リレーがモーター端子へ供給します。
この段階では、導体サイズ、端子締付トルク、保護協調、相順を機器資料と現地の電気規格に従わせる必要があります。単に回路をつなぐのではなく、スタータ組立の定格用途に合う形で完成させることが目的です。
手順4：制御回路を配線する
次に制御回路を配線します。簡単な例では、制御電源から常閉の停止ボタン、過負荷リレーの常閉補助接点、常開の起動ボタンを経由してA1に入ります。A2は制御電源の反対側へ戻ります。
三線式制御を使う場合、コンタクタの常開補助接点を起動ボタンと並列に接続して保持回路を作ります。表示灯、インターロック、タイマー接点、PLC許可信号がある場合は、回路図に示された制御順序に従って挿入します。
ここでは配線の正確さが最も重要です。補助接点の位置が間違っていたり、制御電圧の戻りが誤っていたりすると、起動できない、保持できない、停止できないといった問題が発生します。
手順5：点検、試験、試運転を行う
通電前に、すべての端末を図面と照合し、指定トルクで締め付けます。配線表示、絶縁状態、接地、相の連続性、過負荷設定、コンタクタと過負荷リレー機構の動作自由度を確認します。
試運転は制御回路の確認から開始し、必要に応じて無負荷または制御された負荷で試験します。停止機能でコンタクタが落ちること、起動機能が保持回路で正しく保持されること、過負荷トリップ経路が制御回路を開くことを確認します。最終試験では、チャタリング、異音、過熱、モーターの逆回転なども確認します。
成功する設置には、端子をつなぐだけでなく、定格確認、レイアウト管理、点検、管理された試運転が必要です。
一般的な配線方法
直入れモータースタータ配線
コンタクタの代表的な用途は、直入れモータースタータです。この方式では、コイルが励磁されるとコンタクタがモーターにライン電圧を直接印加します。過負荷リレーは持続的な過電流からモーターを保護し、短絡保護は上位側の適切な保護機器で行います。
この構成は、ポンプ、ファン、コンベヤ、コンプレッサー、一般産業用モーターに対して簡単で有効です。主回路と制御回路を明確に分けられるため、配線図も読みやすくなります。
正逆転コンタクタ配線
もう一つの一般的な方法は正逆転制御です。2台のコンタクタと機械的・電気的インターロックを使い、2相を入れ替えてモーターの回転方向を反転します。この設計では、2台のコンタクタが同時に閉じてはいけないため、図面はより複雑になります。そのため、制御回路に補助インターロック接点を追加します。
正逆転回路は有効ですが、正しいインターロック設計とメーカーの指示なしに現場判断で組むべきではありません。この種の配線は、基本的な非正逆スタータより注意が必要です。
PLCまたはリレーによるコンタクタ制御
現代の制御盤では、コンタクタは手動押しボタンだけでなく、PLC出力、制御リレー、タイマーリレー、ビル管理信号などで制御されることが多くなっています。原理は同じで、外部制御機器がコイル電源を供給または遮断し、許可信号や保護接点はコイル回路に直列で残ります。
これにより自動化システムへの統合が容易になりますが、保守担当者が故障箇所を主回路、制御ハードウェア、自動化シーケンスのどこかに切り分けられるよう、図面には現場配線と制御ロジックを明確に示す必要があります。
設置のポイントと保守点検
主回路配線と制御配線を整理する
明確に配線されたコンタクタ設備は保守しやすくなります。ライン導体、モーター導体、小さな制御線は整然と配線し、一貫したラベルを付けるべきです。補助接点、過負荷接点、コイル配線を迷わず識別できるようにすることで、故障調査時間と将来の配線ミスを減らせます。
可能であれば、端子番号、フェルール、導体色、部品ラベルについて一貫した盤標準に従います。良い文書化は、単一のハードウェア更新よりも多くの停止時間を防ぐことがあります。
過負荷リレー設定を確認する
過負荷リレーを使用する場合、推測ではなく、モーターの全負荷電流と保護設計に基づいて設定します。過負荷リレーの常閉補助接点は、過負荷トリップ時にコイル電源を切ってコンタクタを開くため、一般にコイル回路に入れます。設定が誤っていると、不要なトリップや保護不足につながります。
試運転後には、過負荷トリップ経路が意図どおりに動作すること、リセット手順が保守チームに明確であることも確認します。
発熱、チャタリング、接点摩耗を点検する
保守時には、端子の緩み、変色、過熱、コイルの異音、接点摩耗、汚れを確認します。チャタリングするコンタクタは、低い制御電圧、弱いコイル電源、緩んだ制御配線、誤ったコイル選定を示すことがあります。端子周辺の熱損傷は、締付不足、導体過負荷、機器選定不良の可能性があります。
コンタクタは電気機械部品であるため、定期点検が重要です。摩耗した補助ブロック、損傷したコイル、不良端子を生産停止前に見つけることで、多くの故障を防げます。
コンタクタの問題の多くは配線図そのものではなく、コイル電圧の不一致、端子の緩み、保護設定の誤り、設置時に見落とされた制御回路の細部によって発生します。
ACコンタクタ配線の用途
モーター制御盤
ACコンタクタは、ポンプ、ファン、ブロワ、コンベヤ、コンプレッサー、工作機械のモータースタータ盤で広く使われます。これらの用途では、配線図が起動ロジック、過負荷保護、制御インターロック、保守アクセスの実用的な地図になります。
HVACおよび建物設備
HVACシステムでは、コンプレッサー、凝縮器ファン、空調機、電気ヒーター、パッケージ機器にコンタクタが使用されます。配線図には、サーモスタット、圧力スイッチ、時間遅延、安全遮断が制御回路に含まれることがよくあります。
産業自動化とプロセス設備
産業自動化では、堅牢な個別負荷の開閉が必要な場所でコンタクタが引き続き使われています。制御盤、配電部、機械電源枝回路、加熱システム、水処理設備、プロセス設備などで、制御信号が大きなAC負荷を安全に切り替える必要がある場合に使用されます。
照明および電力開閉
コンタクタは、照明バンク、電気加熱グループ、コンデンサバンク、その他の反復的なAC負荷の開閉にも使われます。これらの用途では、配線図が開閉ロジック、制御電圧、タイミング、補助状態フィードバックの調整に役立ちます。
FAQ
ACコンタクタとリレーの違いは何ですか？
コンタクタは一般に、モーター、ヒーター、大型AC回路など高電力負荷の開閉を目的に設計されます。一方、リレーは低電力の制御機能に使われることが多い機器です。コンタクタはモーター制御アセンブリ内で過負荷リレーや補助ブロックを追加できる場合も多くあります。
コンタクタのA1とA2は何を意味しますか？
A1とA2はコイル端子です。これらの端子に正しい定格制御電圧を印加すると、コンタクタが励磁され、主接点と補助接点の状態が変化します。
主端子は通常どのように表示されますか？
多くのIEC方式機器では、入力側が1L1、3L2、5L3、出力側が2T1、4T2、6T3と表示されます。設置する製品の実際の表示は必ず確認してください。
なぜ過負荷リレーをコンタクタと一緒に配線するのですか？
過負荷リレーは、持続的な過電流からモーターを保護します。通常、常閉補助接点をコンタクタのコイル回路に入れ、過負荷トリップ時にコイルを非励磁にしてモーターを停止させます。
メーカーの図面なしでコンタクタを配線できますか？
できません。一般的な図は回路理解には役立ちますが、実際の施工は必ずメーカーの回路図、機器定格、適用される電気規格に従う必要があります。
