エレベーターインターホンシステムは、ビル、住宅コミュニティ、商業施設、病院、ホテル、キャンパス、交通施設において重要な非常通信ソリューションです。乗客がエレベーター内に閉じ込められた場合や緊急支援が必要な場合、システムはエレベーターかご、機械室、かご上、ピット、管理室、防災・警備センター、またはクラウドサービスセンターとの間に直接の音声通話チャネルを提供します。

従来のエレベーターインターホンは、多くの場合2線式または4線式のアナログ通信を基盤としていました。基本的な非常呼び出しには対応できますが、音声品質、遠隔管理、映像連動、システム統合、集中運用の面で制約があります。SIPベースのエレベーターインターホンソリューションは、既存の配線と端末を可能な限り活用しながら、従来のアナログ通信システムをIPネットワークプラットフォームへアップグレードします。

現代のスマートビルやスマートコミュニティでは、エレベーターインターホンは単独の非常電話としてだけ機能するべきではありません。IP PBX、SIP通信プラットフォーム、映像監視、館内放送、入退室管理、火災報知、駐車場インターホン、非常用ヘルプポイント、可視化ディスパッチシステムと統合される必要があります。これにより、日常サービス、緊急対応、長期運用を支える統合型の通信・安全管理プラットフォームが構築されます。

プロジェクト背景

エレベーターの非常通信は、多くの建物で必要とされる安全機能です。従来のプロジェクトでは、エレベーターインターホンは主に2線式または4線式のアナログシステムで構成されていました。かご、機械室、かご上、ピットの相互通話は可能ですが、これらのシステムを現代のIPネットワーク、セキュリティプラットフォーム、クラウド管理、遠隔ディスパッチセンターに接続することは困難でした。

改修プロジェクトで既存のエレベーター通信機器をすべて交換すると、施工難度とプロジェクトコストが上がる可能性があります。昇降路内の再配線、既存インターホンシステムの変更、通信リンクの再構築は、納期や保守に影響を与えることがあります。そのため、既存のアナログ四者インターホンを保持し、SIPエレベーターインターホンゲートウェイでIP通信プラットフォームに接続する方法がより実用的です。

本ソリューションは、エレベーター非常呼び出し、管理サービス、映像連動、アラーム処理、放送通知、集中管理のために設計されています。既存のエレベーターインターホンを、より広範な建物安全通信ネットワークの一部にすることができます。

ソリューション概要

SIPエレベーターインターホンシステムは、2線式または4線式のエレベーターIPゲートウェイを使用し、既存のアナログインターホン機器をSIP通信プラットフォームへ接続します。かご内インターホン、機械室電話、かご上電話、ピット電話はそのまま利用できます。ゲートウェイを通じて、これらの端末は制御センター、警備室、管理事務所、ディスパッチコンソール、クラウドサービスセンターと通信できます。

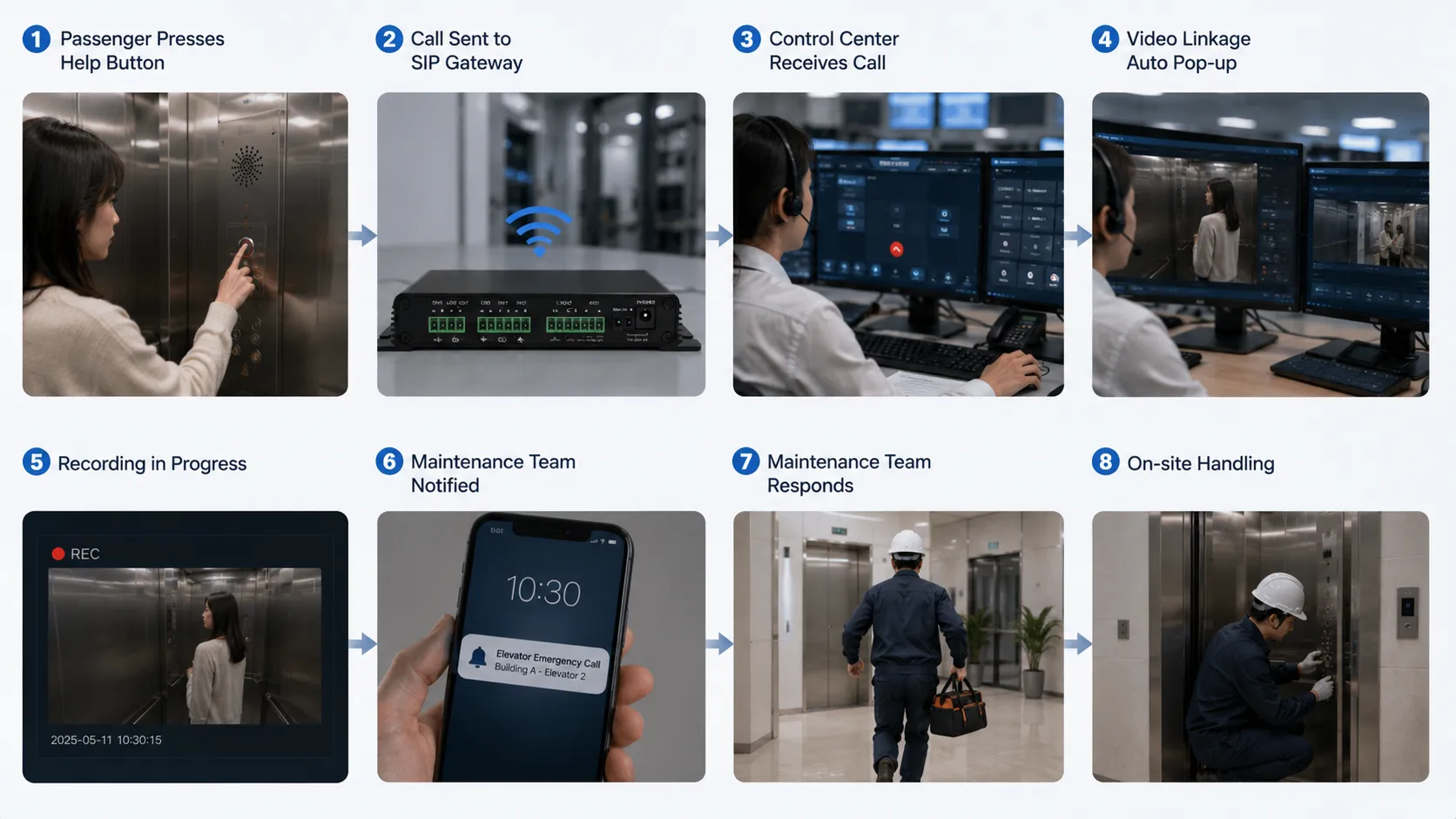

いずれかのエレベーターインターホンポイントで呼び出しが発生すると、信号はSIPエレベーターゲートウェイで変換され、LAN、WAN、または専用ネットワークを通じて制御センターへ送信されます。オペレーターは通話に応答し、乗客または保守担当者と会話し、エレベーター位置を確認し、連動カメラを確認し、救援対応を調整できます。

システムはエレベーターインターホンポイントとIPカメラを紐づけることもできます。呼び出しやアラームが発生した場合、制御センターは対応する映像を自動表示し、オペレーターがエレベーター内部または周辺状況を確認できるようにします。これにより緊急対応効率が高まり、情報の見落としを減らせます。

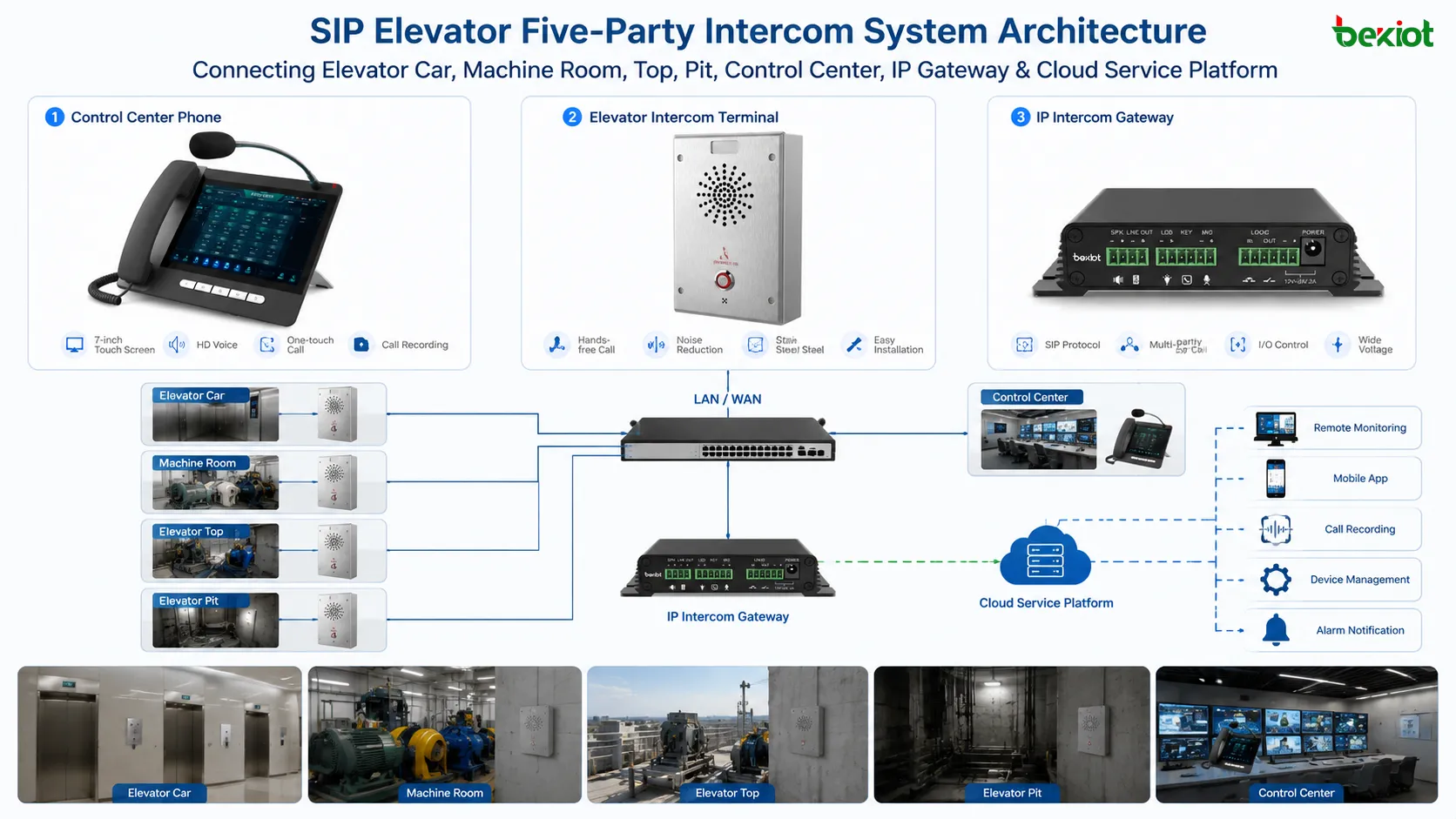

システム構成

エレベーターSIP五者インターホンゲートウェイ

エレベーターSIP五者インターホンゲートウェイは、システム改修と統合の中核機器です。既存の2線式または4線式エレベーターインターホンに接続し、アナログ音声信号をSIP通信信号へ変換します。これにより、既存システムをIP PBX、SIPサーバー、IMSプラットフォーム、ディスパッチコンソール、クラウド通信プラットフォームへ接続できます。

このゲートウェイは、既存の配線と端末を活用できるため改修コストを抑えます。老朽住宅の改修、商業ビルの更新、ホテルのエレベーター安全強化、病院施設管理、複数棟の不動産プロジェクトに適しています。

かご、機械室、かご上、ピットのインターホン

システムは、エレベーターかご、機械室、かご上、ピット、制御センター間の通信をサポートします。乗客がかご内の非常ボタンを押すと、呼び出しは監視センターまたは管理室へ送信されます。保守担当者が機械室、かご上、ピットで作業する場合も、制御センターと連絡して作業調整ができます。

この五者通信構成は、緊急対応、保守調整、エレベーター安全管理を向上させます。故障対応、閉じ込め救助、設備点検、日常保守の際に特に有効です。

SIPサーバーとIP PBXプラットフォーム

SIPサーバーまたはIP PBXプラットフォームは、端末登録、通話ルーティング、内線番号、通話転送、グループ着信、録音、システム相互接続を管理します。エレベーターインターホンの通話は、ゲートウェイを通じて制御室電話、可視化ディスパッチコンソール、管理事務所、警備室、設備部門、モバイル内線、外部電話番号へルーティングできます。

システムは標準SIPプロトコルに基づいているため、主要なIP PBX、IMS、VoIP電話システム、SIP電話、ディスパッチプラットフォーム、サードパーティ通信システムと統合できます。これにより、将来の建物通信拡張に対してオープンでスケーラブルな構成になります。

制御センターと可視化ディスパッチコンソール

制御センターは、エレベーター非常呼び出しを受信し、端末状態を表示し、通話キューを管理し、オペレーターを調整し、アラームイベントを処理します。大規模コミュニティや商業施設では、監視センター、警備室、管理事務所、クラウドサービスセンターに複数のコンソールを配置できます。

可視化ディスパッチコンソールは、ワンクリック発信、端末状態表示、映像連動、放送制御、通話録音、アラーム処理、会議連携に対応できます。オペレーターは、エレベーターインターホン、駐車場インターホン、公共ヘルプポイント、入退室管理インターホン、非常放送を統一画面から管理できます。

映像監視連動

エレベーターインターホンゲートウェイは指定IPカメラと連動できます。インターホン呼び出しまたはアラームが発生すると、制御センターは関連カメラ映像を自動表示します。これにより、乗客の閉じ込め、かご内の異常、保守担当者の支援要否を確認できます。

映像連動は、音声だけでは十分な情報が得られない場合があるため、緊急対応に重要です。SIPインターホンと映像監視を組み合わせることで、制御センターはより迅速で正確な判断を行えます。

主要システム機能

SIP五者エレベーター通信

システムは、かご、機械室、かご上、ピット、制御センターを統一SIP通信ネットワークに接続します。既存のアナログ四者インターホンを保持し、SIPエレベーターゲートウェイを通じて制御センターへ拡張できます。

この設計により、管理チームは既存のエレベーターインターホンインフラを全面交換せずに五者通信を実現できます。新設プロジェクトにも改修プロジェクトにも適しています。

2線式・4線式改修への互換性

本ソリューションは、2線式または4線式エレベーターインターホンの改修に対応します。エレベーターSIPインターホンゲートウェイを使用することで、既存のアナログ機器をIPネットワークへ接続できます。再配線作業を減らし、施工コストを下げ、導入期間を短縮できます。

老朽住宅、商業ビル、ホテル、病院、公共施設では、システム全体を交換するよりも、この改修方式の方が実用的です。

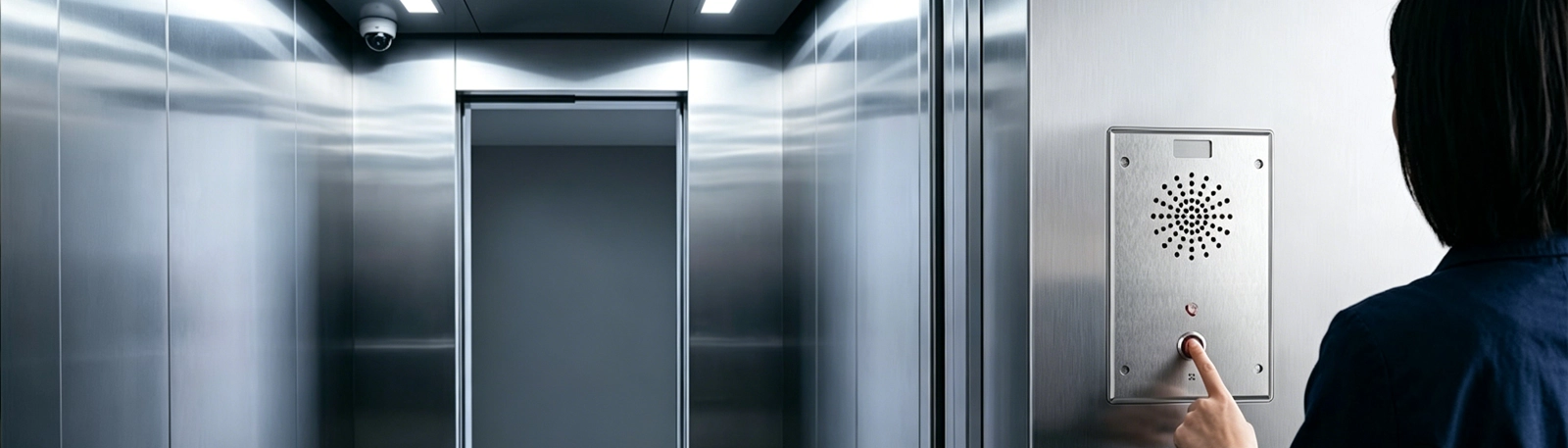

ワンタッチ非常呼び出し

乗客はかご内の非常ボタンを押して、制御センター、警備室、管理事務所、クラウドサービスセンターへ呼び出せます。システムは呼び出し元エレベーター情報を表示し、適切なオペレーターへルーティングし、故障や閉じ込め事故で迅速な対応を支援します。

最初のオペレーターが通話中または応答しない場合、プロジェクト設定に基づいて他の内線、別の制御コンソール、当直電話、携帯電話へ転送できます。

通話転送とマルチライン通信

システムは、話中転送、無応答転送、時間帯転送、手動転送をサポートできます。警備室が忙しい場合、オペレーターが不在の場合、最初の応答先が利用できない場合でも、非常呼び出しの取りこぼしを防ぎます。

大規模施設では、複数の同時通話に対応できます。異なるエレベーターインターホン端末、公共ヘルプポイント、駐車場インターホン、入退室管理端末が同時に制御センターと通信しても相互に影響しません。

オフラインインターホンモード

一部の導入環境では、SIPサーバー障害やネットワークプラットフォームの一時停止時に、指定機器間の直接IP通話またはバックアップ通信をサポートできます。これにより、システム異常時でも基本的な通信能力を維持できます。

オフラインインターホンはシステム信頼性を高め、サービス継続性が重要な非常通信プロジェクトで特に価値があります。

高品質な音声通信

システムは、ワイドバンド音声、エコーキャンセル、安定したSIP音声伝送に対応し、通話の明瞭度を向上させます。従来のアナログまたは無線式エレベーターインターホンと比べ、SIPベース通信はより良い音質、より高い安定性、より容易な集中管理を提供できます。

明瞭な双方向音声は、オペレーターが閉じ込められた乗客を安心させ、状況を確認し、緊急対応中に保守チームを誘導するのに役立ちます。

映像連動と可視確認

各エレベーターインターホンゲートウェイまたは端末は、指定IPカメラと関連付けできます。非常呼び出しまたはアラーム発生時、制御センターは関連映像を自動で開きます。オペレーターは通話しながら、かご内、エレベーターホール、近接監視点を確認できます。

この機能は、可視確認、迅速な意思決定、イベント追跡性の向上を支援します。スマートコミュニティ、商業ビル、ホテル、病院、ショッピングモール、交通施設に適しています。

通話録音とイベント追跡

システムはインターホン通話を録音し、イベントログを保存できます。記録には、呼び出し時刻、端末位置、応答オペレーター、通話時間、アラーム種別、連動映像、処理結果などを含められます。これらの記録は、安全レビュー、保守追跡、運用評価、証拠保全を支援します。

不動産管理や公共安全運用において、録音と追跡性は緊急対応手順の標準化に役立ちます。

放送と非常通知

エレベーターインターホンシステムは、建物の館内放送システムと統合できます。制御センターは、選択したエリアに対してゾーン放送、非常放送、定時放送、BGM、音声案内を実行できます。

スマートコミュニティでは、同じプラットフォームでエレベーターインターホン、共用廊下放送、駐車場放送、屋外ヘルプポイント放送、非常通知をサポートできます。

アラーム連動と対応ワークフロー

システムは、非常アラーム、火災報知、煙センサー、入退室管理、駐車場システム、ビル管理システムと接続できます。アラーム発生時、プラットフォームはイベントを生成し、位置を表示し、連動映像を開き、オペレーターへ通知し、対応ワークフローを開始できます。

これにより、エレベーター通信は単一の音声システムから総合的な安全対応プラットフォームへ発展します。

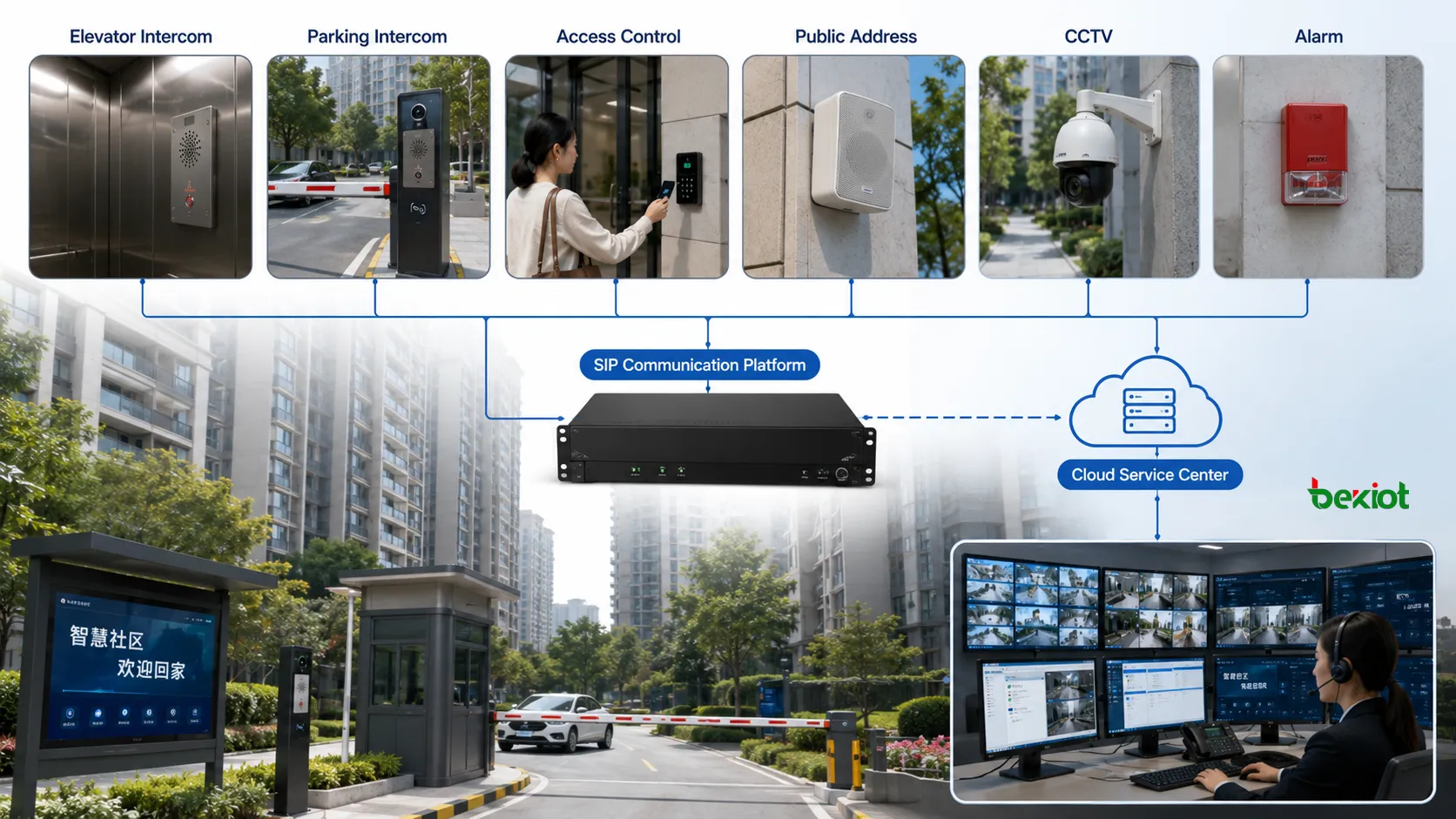

スマートコミュニティ統合通信

スマートコミュニティや建物群では、エレベーターインターホンを、監視システム、電話システム、駐車場インターホン、館内放送、入退室管理、非常ヘルプポイント、クラウドPBX、通信事業者IMSネットワーク、専用セキュリティネットワークなど複数のサブシステムと統合できます。

この統合により、管理センターは日常サービス呼び出し、非常呼び出し、映像連動、アラーム対応、放送通知、入退室支援、保守調整を一つのプラットフォームで管理できます。管理効率が向上し、複数の孤立システムを運用するコストを削減できます。

現代のエレベーターインターホンシステムは、かご内の非常呼び出しだけを解決するものではありません。建物安全、管理サービス、映像確認、緊急対応管理の統合要素になるべきです。

代表的な適用シーン

スマート住宅コミュニティ

住宅コミュニティでは、システムがエレベーターインターホン、建物入口インターホン、室内機、駐車場インターホン、屋外ヘルプポイント、公共放送、管理室を接続できます。住民はエレベーター非常ボタン、共用部インターホン端末、入退室管理端末から支援を要請できます。

管理センターは、通話応答、連動映像確認、遠隔解錠、通話転送、通知放送、警備員の調整を一つのプラットフォームで行えます。

商業ビルとオフィスタワー

商業ビルは通常、多数のエレベーター、高い乗客流量、複数の管理チームを持ちます。エレベーターインターホンシステムにより、乗客、警備員、設備チーム、管理オペレーターは故障やサービスイベント時に迅速に通信できます。

システムは、ビル監視、IP電話、入退室管理、火災報知、館内放送と統合し、集中型の安全運用を支援できます。

ホテルとサービスアパートメント

ホテルやサービスアパートメントでは、エレベーター非常通信が宿泊者の体験と安全に密接に関係します。かごからの呼び出しは、フロント、警備室、当直マネージャー、設備チームへルーティングできます。

映像連動と通話録音により、ホテルスタッフは迅速に事象を確認し、専門的に対応し、サービス記録を保持できます。

病院と医療施設

病院では、患者、来訪者、医師、看護師、施設保守チームのために24時間365日の信頼できる通信が必要です。エレベーターインターホン呼び出しは、警備センター、ナースステーション、施設管理室、非常制御室へ接続できます。

システムは、非常時の病院安全管理を向上させるため、放送通知とアラーム連動にも対応できます。

ショッピングモールと公共建築

ショッピングモール、展示会場、庁舎、学校、公共施設では、乗客支援、非常呼び出し、設備故障に対する迅速な対応が必要です。エレベーターインターホンは、CCTV、ヘルプポイント、館内放送、セキュリティディスパッチプラットフォームと連携し、統一されたサービス・安全システムを構築できます。

交通ターミナル

空港、鉄道駅、地下鉄駅、バスターミナル、駐車施設では、多数のエレベーターと公共支援ポイントの集中監視が必要になることが多いです。SIPベースのエレベーターインターホンは、これらのポイントを指令センターへ接続し、映像連動、放送通知、複数オペレーター対応をサポートできます。

導入方式

LANベース導入

単体ビルやローカルコミュニティでは、エレベーターSIPインターホンゲートウェイをローカルエリアネットワークに接続できます。制御センター、SIPサーバー、IPカメラ、ディスパッチコンソール、管理機器は同一LAN内で動作できます。この方式はシンプルで安定しており、多くの建物プロジェクトに適しています。

WANおよびクロスネットワーク導入

大規模コミュニティ、分散ビル、不動産グループでは、システムを異なるネットワークセグメント、ルーター、広域ネットワークを越えて導入できます。SIP通信とプラットフォーム管理により、複数の建物を集中監視センターまたはクラウドサービスセンターに接続できます。

クラウドサービスセンター導入

不動産グループや複数拠点プロジェクトでは、エレベーターインターホンイベントをクラウドサービスセンターへ接続できます。クラウドセンターは、集中応答、通話記録、機器状態、アラーム処理、遠隔保守、統一運用をサポートできます。

既存システム改修導入

既存建物に2線式または4線式のアナログエレベーターインターホンがある場合、SIPエレベーターゲートウェイを設置して既存システムをIP通信プラットフォームへ接続できます。この方式は原システムを可能な限り維持しながら、SIP通信、映像連動、録音、集中ディスパッチを実現します。

システムの利点

簡単な改修

本ソリューションは、既存のエレベーターインターホン配線と建物ネットワークインフラを活用できます。大規模な再配線を減らし、老朽エレベーターインターホンのアップグレードをより実用的にします。

施工コストの削減

既存の2線式または4線式エレベーターインターホン機器を保持し、SIPゲートウェイを追加することで、機器交換、配線、設置コストを削減できます。

標準SIP統合

システムは標準SIP通信に基づき、IP PBX、IMS、SIP電話、ディスパッチコンソール、クラウドPBXプラットフォーム、サードパーティ通信システムと接続できます。

統一プラットフォーム管理

エレベーターインターホン、駐車場インターホン、入退室管理インターホン、公共ヘルプポイント、非常アラーム、映像監視、館内放送を一つのプラットフォームで管理できます。

映像とアラームの連動

非常呼び出しをカメラやアラームイベントと連動させることで、オペレーターは乗客または現場スタッフと通話しながら現場状況を確認できます。

遠隔保守

プラットフォームは、機器の遠隔管理、状態監視、通話記録、システム設定をサポートできます。これにより保守負担を軽減し、長期運用効率を向上させます。

業務拡張

エレベーターインターホンは多くの場合必要な安全アプリケーションです。SIP通信プラットフォームを導入すれば、建物インターホン、公共放送、駐車場支援、非常ヘルプポイント、入退室管理、アラーム連動、スマートコミュニティ運用へ拡張できます。

Becke Telcomソリューション統合

Becke Telcomは、エレベーター非常通信、管理室、IP PBXシステム、ディスパッチプラットフォーム、公共放送、アラーム連動、建物安全管理に向けたSIPベースの通信製品と統合オプションを提供できます。2線式または4線式エレベーターインターホン改修、SIP通信、映像連動、集中管理を必要とするプロジェクトでは、Becke Telcomのソリューションがエレベーターインターホンをより広い建物通信ワークフローへ接続します。

このソリューションは、住宅コミュニティ、商業ビル、ホテル、病院、キャンパス、交通ターミナル、工業団地に適用できます。SIP電話、非常呼び出しボックス、産業用電話、ページングゲートウェイ、CCTVシステム、入退室管理、アラームシステム、指令ディスパッチプラットフォームと連携できます。

まとめ

エレベーターインターホンシステムは、単独のアナログ非常電話のままであるべきではありません。SIP五者エレベーターインターホンゲートウェイを利用することで、既存の2線式または4線式システムを、IPベースで可視化され、管理可能で統合された通信プラットフォームへアップグレードできます。

本ソリューションは、既存のエレベーターインターホンインフラの価値を維持しつつ、SIP通信、制御センター呼び出し、映像連動、アラーム統合、放送通知、録音、通話転送、オフラインインターホン、集中管理を追加します。スマートビルとスマートコミュニティにおいて、より安全なエレベーター運用とより効率的な管理サービスへの実用的な道筋を提供します。
