MEB92 SDR MANETバックパック基地局は、緊急対応、救助指揮、UAVデータ伝送、屋外工事、巡回ネットワークなど、無線インフラが利用できない、不完全、または迅速な展開が難しい現場運用向けに設計されたポータブル広帯域通信ノードです。
MEB92-36は単独ユーザー端末としてだけでなく、より広いMANETアーキテクチャの中でポータブル中継、臨時通信ノード、地上側ネットワーク機器として動作するよう設計されています。ソフトウェア無線プラットフォームと分散型マルチホップ機能により、互換機器は従来の固定中央基地局に依存せず通信・トラフィック転送を行えます。
そのため、人員、車両、UAV、臨時中継地点を変化する運用エリア内で接続する必要がある通信システムに適しています。互換ノードは数秒で無線ネットワークを形成でき、個々のノードの移動やネットワークトポロジーの変化に応じて利用可能な通信経路も変更できます。
音声、運用データ、映像、測位情報は同じ広帯域MANETネットワークを共有できます。プロジェクトのアーキテクチャに応じて、MEB92-36は単純なポイント・ツー・ポイント無線リンクを超え、分散型現場通信システムの一部として使用できます。
MEB92-36は分散型MANETアーキテクチャを採用しています。互換ノードは通信を開始するために1つの固定中央ネットワークポイントへ依存する必要がありません。参加機器同士が直接通信リンクを確立し、利用可能な無線ネットワーク上でトラフィックのルーティングに参加できます。
この構成は一時的または移動型の導入に特に有効です。救助チーム、現場車両、中継地点、互換空中ノードを運用要件に応じてネットワークへ追加でき、恒久基地局を中心に通信構造全体を再構築する必要がありません。
マルチホップ構成では、すべての機器が最終宛先への直接無線経路を維持する必要はありません。互換ノードは中継転送に参加でき、現在のネットワークトポロジーに応じて情報を中間ノード経由で伝送できます。
現場機器の位置が変化すると、ネットワーク内の利用可能ルートも変化できます。これにより、MANETシステムは1本の静的通信経路に依存せず、移動型運用環境へ適応できます。
この設計の実用性は分散型現場運用でより明確になります。指揮車両に近いノードが遠方ノードからの情報を転送し、運用エリアがさらに広がる場合には追加中継を導入できます。
同一周波数でのネットワーク構成は最大64ノードに対応します。導入要件に応じて、互換機器をスター、リニア、Mesh、ハイブリッド動的トポロジーで構成できます。
通信ポイントが経路や作業回廊に沿って延びる場合はリニア構成が適しており、広いMesh構成では異なる方向に分散したチームを支援できます。現場端末、中継機器、地上局、空中ノードが同一通信システム内で異なる役割を持つ場合にはハイブリッド構成も利用できます。
中継や広帯域ネットワーク機能を現場チームと一緒に移動させる必要がある場合、MEB92-36をバックパック通信ノードとして携行できます。固定インフラが利用できない場所や導入条件が急速に変化する場所へ通信機器を直接持ち込めます。
必要な通信位置を事前に決められない場合、バックパック運用が特に有効です。要員が機器を運用エリアへ携行し、実際の現場環境に応じて選んだ位置にノードを設置できます。
本機は三脚設置にも対応します。適切な通信位置を選定した後、MEB92-36を要員が携行したままにせず、一時的な固定ノードとして運用できます。
同じプラットフォームで2つの導入方法を使えます。ポータブル機器として運搬し、より安定した位置が必要な場合は一時中継またはネットワークポイントとして設置できます。
中継転送は、マルチホップMANETシステムにおけるMEB92-36の主要な役割の1つです。参加機器すべての直接通信が現実的でない場合、広い運用エリアに複数の中継ノードを配置できます。
製品仕様では地上局としての導入も対応構成として示されています。そのため、個人通信機器だけに限定せず、より広いシステムの中で現場端末や他の互換MANET機器と併用できます。
UAVへの搭載も対応構成に含まれます。地上・空中混合アーキテクチャでは、プロジェクトの通信設計に応じて、互換性のある空中・地上機器がより広いMANETネットワークへ参加できます。
この構成は、空中プラットフォームが映像やその他のIPデータを提供し、地上ノードが中継、現場アクセス、指揮側機器への接続を担当する用途に適しています。
MEB92-36はワンタッチ起動に対応し、現場でノードを稼働させる際の操作手順を減らせます。
電源は取り外し可能な12.6 V / 7 Ahバッテリーから供給されます。交換式のため、内蔵電源に固定されず必要に応じてバッテリーを交換できます。
技術仕様に記載されている約6時間は待機時間です。連続フル負荷伝送を6時間保証する数値として扱うべきではありません。
標準動作周波数は1350–1450 MHzです。350 MHz～6 GHzの周波数構成をカスタマイズでき、周波数ホッピング構成もオプションで利用できます。
この周波数柔軟性により、導入する通信システムに合わせて無線構成を選択できます。実際の動作帯域は、プロジェクト要件と導入地域の周波数規制に従って決定する必要があります。
MEB92-36は2 W × 2送信出力と2つのMESHアンテナインターフェースを備えます。このデュアル無線構成が互換MANET機器との通信におけるRF基盤となります。
実際のネットワークを計画する際、送信出力はアンテナ構成、動作周波数、帯域幅、地形、ノード配置と合わせて評価する必要があります。RF出力だけでは、導入システムの実用通信距離を決定できません。
対応するチャネル帯域幅は1.25、2.5、5、10、20 MHzです。複数の帯域幅設定により、利用可能な周波数資源と必要な伝送容量に合わせて無線ネットワークを柔軟に設計できます。
主に運用データを扱う構成と、複数映像ストリーム、測位情報、音声サービスを同時に扱う構成では必要帯域幅が異なる場合があります。そのため、チャネル帯域幅は独立した仕様ではなくシステム全体の設定項目として扱う必要があります。
BPSK、QPSK、16QAM、64QAM、256QAMの適応変調に対応します。
複数の変調方式を利用できるため、運用中ずっと1つの固定方式に依存せず、異なる伝送条件へ無線システムを対応させられます。
規定の伝送性能は20 MHzチャネル帯域幅で50 Mbpsです。受信感度は5 MHzで-103 dBmです。
50 Mbpsは指定無線構成での公称伝送性能を示します。実際の性能はネットワークトポロジー、RF条件、トラフィック負荷、参加ノード数と位置にも左右されるため、すべての導入環境で保証されるアプリケーションスループットとして解釈すべきではありません。
利用可能な仕様にはすべての環境に共通する固定通信距離は記載されていません。MANET製品の実用カバレッジは、周波数、アンテナ、地形、ノード高、中継配置、ネットワーク全体のアーキテクチャと合わせて評価する必要があります。

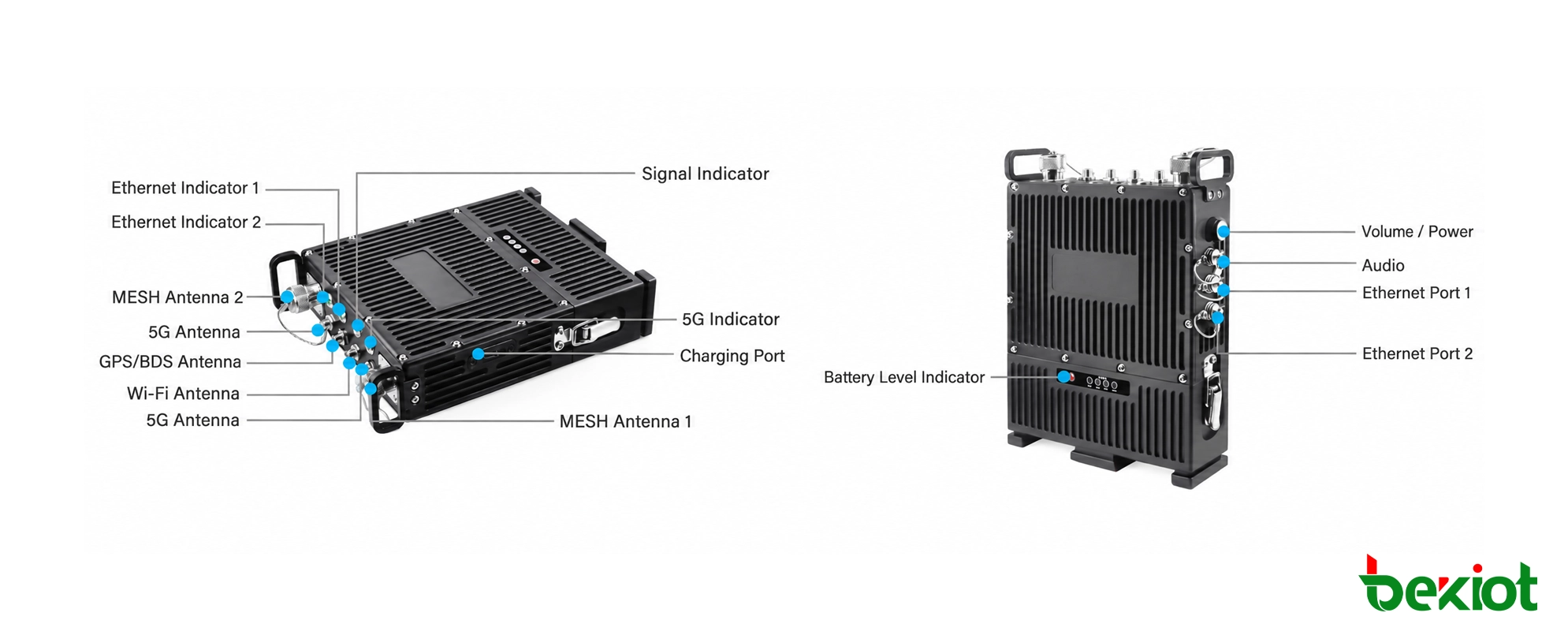

MEB92-36はMESHアンテナ用にN型メスインターフェース2個、GPS用SMAインターフェース1個、5Gアンテナ用SMAインターフェース2個、Wi-Fi用SMAインターフェース1個を備えます。
これらの接続は、本機が単独の無線装置ではなく、より広い通信環境の一部として動作することを示しています。各接続の具体的な機能はシステム全体の構成によって異なります。
有線IP接続用に2つの100 Mbps Ethernetインターフェースを備えます。プロジェクト構成に応じて、互換IP機器をMANETノードへ接続できます。
現場導入では、これらのEthernet接続を広い無線伝送経路の有線側として利用できます。カメラ、コンピューター、指揮機器、その他の互換IP機器がMANETネットワーク経由で情報交換する場合に特に有効です。
追加インターフェースには音声接続、SIMカードスロット、充電インターフェース、音量／電源制御があります。機器仕様にはDC 24 V電源ポート1個も記載されています。
交換式バッテリーと合わせて、これらのインターフェースにより、プロジェクトの電源・接続設計に応じてポータブル構成から広い現場通信設備まで組み込めます。
状態表示にはMESHインジケーター1個、Ethernetインジケーター2個、5Gインジケーター1個があり、導入・運用時に主要ネットワーク接続の状態を目視確認できます。
緊急通信と救助指揮はMEB92-36の主要用途です。既存の通信インフラが利用できない、または不十分な場合、ポータブルMANETノードを現場へ搬送し、一時的な広帯域ネットワークを構築できます。
参加ノードを現場チーム、中継地点、指揮側地点へ分散配置できます。ネットワークは音声、データ、映像、測位情報を扱えるため、複数の通信サービスで同じMANETインフラを共有できます。
マルチホップネットワークは、変化する環境に人員が分散する災害対応・救助活動にも適用できます。
高層住宅、地下駐車場、大規模商業施設、地下鉄施設などが例として挙げられます。これらの環境では、MANET端末、中継機器、指揮側システムを分散型の音声・映像通信ネットワークとして構成できます。
チームが距離や物理構造によって分離され、異なる運用エリアをつなぐために追加の中間ノードが必要な場合、中継層の役割が特に重要になります。
UAV映像およびデータ伝送も対象用途です。互換UAV通信機器は、地上側ノードと中継機器を含むMANETへ参加できます。
このような導入では、無線ネットワークが空中・地上機器間で映像や運用データを伝送し、他のノードもルーティングと中継転送へ参加し続けます。
屋外電力工事や測量では、人員と機器が一時的な作業エリアに広く分散することがあります。恒久的な通信インフラをすぐ利用できない場所で、MEB92-36はポータブルなネットワーク手段を提供できます。
バックパック、三脚、中継の各構成を利用できるため、固定インフラ配置ではなく実際の作業現場に合わせて通信位置を選択できます。
都市巡回向け専用ネットワーク構築や通常の巡回業務も対象用途です。モバイル通信ノードは分散エリアを移動しながら柔軟な無線ネットワークを形成できます。
参加機器が運用全体を通して1つの固定中央ノードへ接続し続ける必要がないため、分散型アーキテクチャがこれらの導入に適しています。
船上伝送と海上救助も用途例に含まれます。互換MANET機器を船舶、UAV、ヘリコプター、その他の参加ノードへ分散配置し、マルチホップ通信ネットワークを構築できます。
具体的なアーキテクチャは海上運用環境、必要カバレッジ、参加通信機器によって異なりますが、MEB92-36の基本的な役割は同じです。ルーティングと中継転送へ参加できるポータブル広帯域ノードとして機能します。

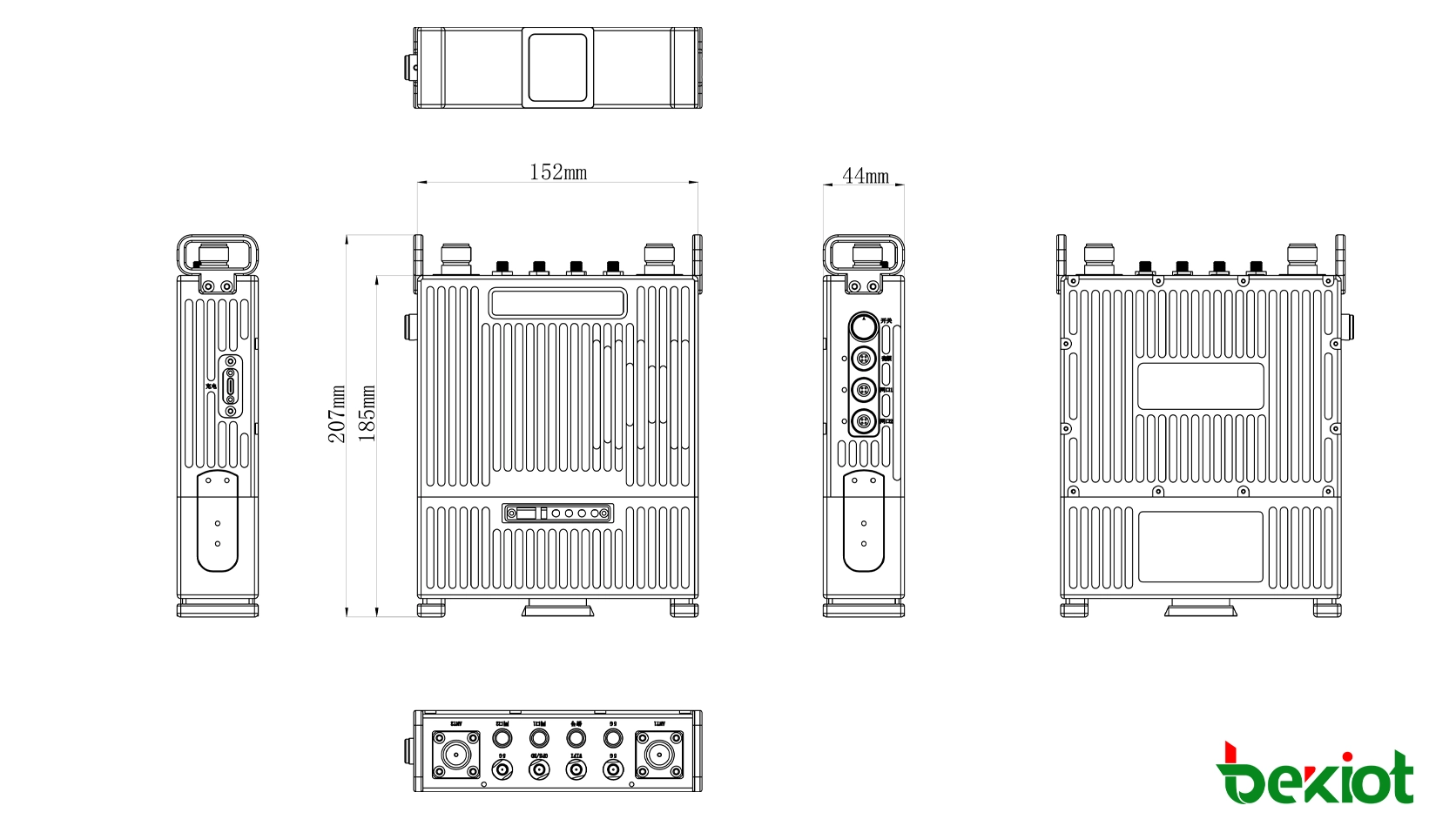

MEB92の寸法はアンテナを除いて約207 × 152 × 44 mm、重量はアンテナを除いて約1.7 kgです。
コンパクトな筐体と交換式バッテリーにより、バックパック通信ノードとして携行できるほか、三脚、中継、臨時地上局としても利用できます。
動作周波数、送信出力、チャネル帯域幅、伝送性能、アンテナ接続、Ethernetインターフェースなどその他の無線・インターフェース仕様は、それぞれの実際の機能や導入条件と結び付けて理解できるよう上記の該当節で説明しています。
いいえ。利用可能な技術仕様では、約6時間は待機時間として記載されています。連続フル負荷運転を6時間保証するものとして表記すべきではありません。
利用可能な技術パラメータには固定通信距離は記載されていません。実際のカバレッジは、動作周波数、アンテナ構成、地形、ノード配置、プロジェクトで使用する中継アーキテクチャなどに左右されます。
利用可能な製品仕様にはIP保護等級は記載されていません。追加の検証済みメーカー資料がない限り、IP等級を記載すべきではありません。
| モデル | MEB92 |
|---|---|
| 機器型番 | MEB92-36 |
| 製品タイプ | SDR MANETバックパック基地局 / バックパック中継機 |
| 無線アーキテクチャ | ソフトウェア無線（SDR） |
| 標準周波数 | 1350–1450 MHz |
| カスタム周波数 | 350 MHz–6 GHz、カスタマイズ可能 |
| 周波数ホッピング | オプション |
| 送信出力 | 2 W × 2 |
| チャネル帯域幅 | 1.25 / 2.5 / 5 / 10 / 20 MHz、調整可能 |
| 変調方式 | BPSK / QPSK / 16QAM / 64QAM / 256QAM、適応式 |
| 伝送性能 | 50 Mbps @ 20 MHz |
| 受信感度 | -103 dBm @ 5 MHz |
| ネットワーク容量 | 同一周波数ネットワークで最大64ノード |
| ネットワークトポロジー | スター / リニア / Mesh / ハイブリッド動的 |
| MESHアンテナインターフェース | N型メス（N-K）× 2 |
| GPSアンテナインターフェース | 1 × SMA |
| 5Gアンテナインターフェース | 2 × SMA |
| Wi-Fiアンテナインターフェース | 1 × SMA |
| 電源ポート | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| 充電インターフェース | 充電ポート × 1 |
| 操作部 | 音量 / 電源コントロール × 1 |
| オーディオ | オーディオインターフェース × 1 |
| SIM | SIMカードスロット × 1 |
| ステータスインジケーター | MESH × 1 / Ethernet × 2 / 5G × 1 |
| 動作温度 | -40°C～+55°C |
| 保存温度 | -40°C～+85°C |
| 動作湿度 | 5%–95%、結露なし |
| 重量 | 約1.7 kg、アンテナを除く |
| 寸法 | 207 × 152 × 44 mm、アンテナを除く |
| バッテリー容量 | 12.6 V / 7 Ah |
| バッテリー動作温度 | -10°C～+55°C |
| 規定待機時間 | 約6時間 |
| 平均消費電力 | 15 W |
| ピーク消費電力 | 22 W |
