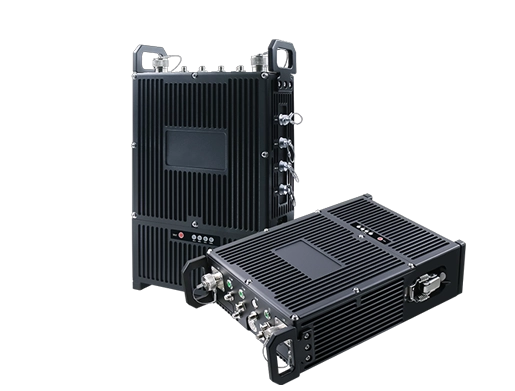

MEB92 High-Power SDR MANETバックパック基地局は、緊急通信、救助指揮、UAVデータ伝送、屋外エンジニアリング、海事運用など、より高出力のモバイルネットワークノードを必要とする現場用途向けのポータブル広帯域中継装置です。
MEB92はソフトウェア無線アーキテクチャを基盤とし、分散型マルチホップMANET技術によって固定中央ノードに依存せず無線通信を確立します。互換機器同士が直接通信できるほか、参加ノードがネットワーク内で動的ルーティングと中継転送を行います。
低出力のハンドヘルドまたはバックパックMANETノードと比較して、このバージョンは10 W × 2の送信出力を備え、ポータブル中継、臨時フィールド基地局、または分散型MANETシステム内の高出力ノードとしての導入に適しています。
本機はバックパックおよび三脚設置、ワンタッチ起動、交換式バッテリー運用、UAV搭載、地上局運用、中継配置に対応します。複数の互換ノードで数秒以内に無線マルチホップネットワークを構築し、同一の広帯域ネットワーク上で音声、データ、映像、測位情報を伝送できます。
高出力MEB92構成は10 W × 2の送信出力を備えます。低出力のポータブルMANET端末との差別化要素であり、重要な中継ノードや現場ネットワークノードとしての利用により適しています。
実際の通信性能は、動作周波数、アンテナ構成、地形、干渉、設置高、ネットワーク全体のトポロジーによって変わります。そのため、送信出力の仕様を固定通信距離の保証として解釈すべきではありません。
MEB92は分散型MANETアーキテクチャを採用しています。互換機器は、トラフィックを従来型の中央基地局へ通すことなく通信を確立できます。
各参加ノードはルーティング構造の一部となり、直接通信とマルチホップ中継転送の両方をネットワークで利用できます。
参加ノードの移動や通信条件の変化に応じて、ネットワークは動的にルーティングを変更します。直接経路が利用できない場合、MANET内の他の互換ノードを経由してトラフィックを転送できます。
この機能は、人員、車両、UAV、一時中継地点が運用中に変化する分散型の現場環境で特に有効です。
本機はバックパック装備として携行することも、三脚へ設置することもできます。現場チームはノードを運用エリアへ持ち込み、適切な通信位置へ柔軟に配置できます。
中継位置を運用とともに移動させる必要がある場合はバックパック運用が有効で、三脚設置は一時的な固定通信ノードを構築する際に適しています。
MEB92は迅速な現場展開向けにワンタッチ起動をサポートします。分散型ネットワーク機能と組み合わせることで、一時的な通信資源が必要な際に迅速に稼働させられます。
本機は交換可能な25.2 V / 10.5 Ahバッテリーを使用します。メーカーの技術仕様では、約6～8時間の待機時間が記載されています。
6～8時間という数値は、あくまで公表された待機時間として扱う必要があり、連続フル負荷運転を保証する時間として表記すべきではありません。
MEB92は、同じ広帯域MANETインフラ上で音声、データ、映像、測位情報を伝送できます。
このマルチサービス機能により、従来の音声無線システムとしてだけでなく、現場映像伝送、運用データ交換、モバイル測位、分散チーム間通信などを支援できます。
同一周波数でのネットワーク構成は最大64ノードに対応します。スター、リニア、Mesh、ハイブリッド動的構成をサポートします。
これにより、高出力バックパック基地局は、ポータブル端末、中継ノード、空中機器、地上通信装置を含むより大きなシステムの一部として運用できます。
バックパック形状により、固定通信局を設置しにくいエリアへMEB92を持ち込めます。現地到着後は移動チームとともに運用することも、ネットワーク要件に応じて中継ノードとして配置することもできます。
より高い送信出力構成は、バックパック装置が小型ユーザー端末よりも中継構造の中で重要な役割を担うことが求められる展開に特に適しています。
三脚設置により、MEB92を臨時の現場ネットワークポイントとして運用できます。事故指揮地点、屋外工事現場、巡回区域など、作業期間中だけ通信インフラが必要な環境で有効です。
設置後、本機はローカルネットワークの一部として固定し、ハンドヘルド、車載、空中ノードを運用エリア内で継続的に移動させることができます。
現場ネットワークでは、すべてのノードが1つの中央地点へ直接通信経路を維持する必要はありません。追加のMANETノードを導入して、離れたエリア間に中間転送経路を作れます。
MEB92はこの中継構造へ参加し、導入要件に応じてスター、リニア、Mesh、混合ネットワーク構成の形成を支援できます。
中継を追加する目的は単にノード数を増やすことではありません。運用エリアの分離、地形による遮蔽、直接経路が不適切といった実際の通信課題を解決するために配置すべきです。
メーカーの製品説明では、UAV搭載、地上局、中継運用が対応構成として示されています。
そのため、プロジェクトのアーキテクチャに応じて互換性のある空中・地上ノードをより広いMANETシステムへ組み込み、異なるモバイル通信機器を同じ分散型ネットワークへ参加させられます。
標準動作周波数は1350–1450 MHzです。350 MHz～6 GHzの周波数構成をカスタマイズでき、周波数ホッピング構成もオプションで利用できます。
動作周波数は、プロジェクト要件と導入する国または地域で適用される周波数規制に基づいて選択する必要があります。
MEB92は1.25、2.5、5、10、20 MHzのチャネル帯域幅設定に対応します。利用可能な周波数帯とネットワーク要件に応じて帯域幅を調整できます。
異なるチャネル帯域幅を利用することで、利用可能な周波数資源と現場ネットワークで伝送するデータ量のバランスを柔軟に調整できます。
BPSK、QPSK、16QAM、64QAM、256QAMの適応変調モードに対応します。
適応変調により、無線条件の変化に合わせて異なる伝送モードを使用できます。
規定の伝送性能は20 MHzチャネル帯域幅で50 Mbps、受信感度は5 MHzで-103 dBmです。
実際のアプリケーションスループットは、RF条件、ネットワークトポロジー、干渉、中継ホップ数、同時ネットワークトラフィックによって変動します。そのため、規定の最大データレートをエンドツーエンドの保証スループットとして扱うべきではありません。
ライブ映像を扱う構成では、最大無線伝送仕様だけに頼らず、映像ビットレート、同時ストリーム数、その他のネットワークトラフィックを容量計画に含める必要があります。

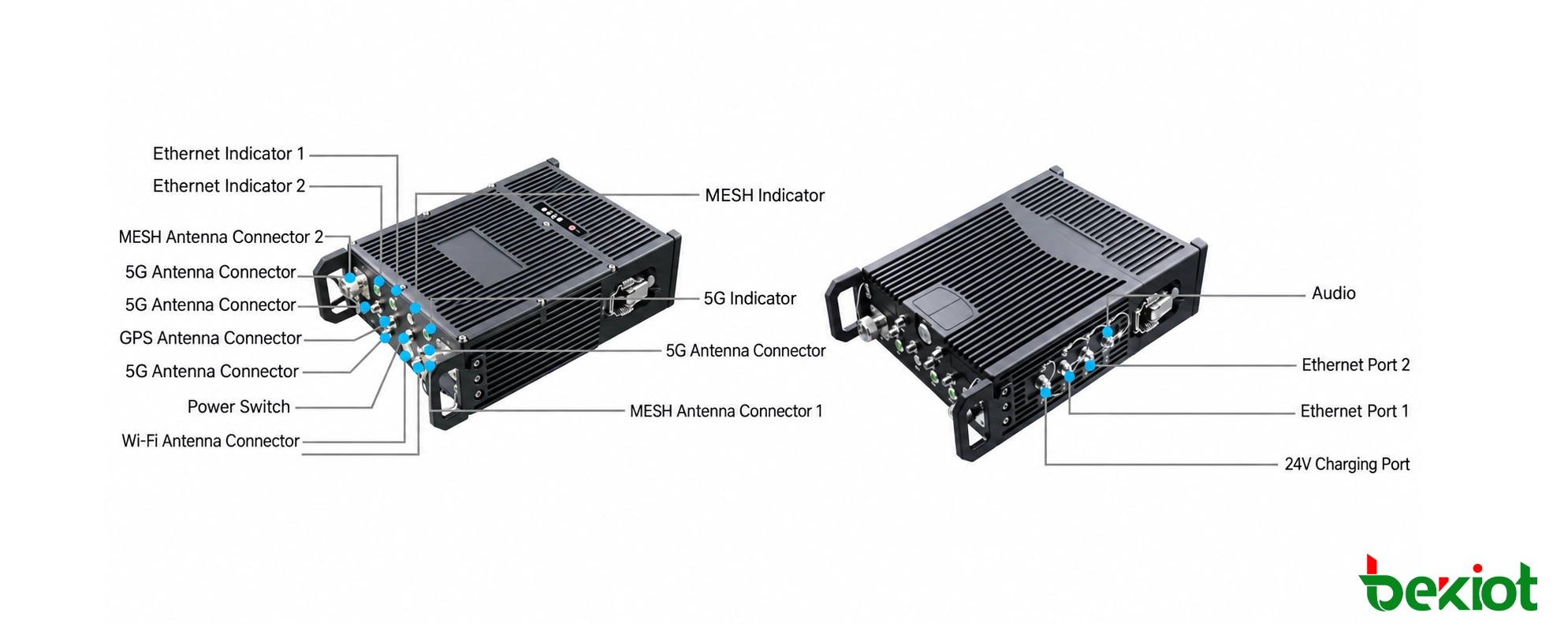

MESH通信向けにN型メスアンテナインターフェースを2個備えます。デュアルインターフェース構成はMANETシステムの無線アーキテクチャを支えます。
GPS用SMAインターフェース1個、5Gアンテナ用SMAインターフェース4個、Wi-Fi用SMAインターフェース1個を備えます。
これらのインターフェースにより、MEB92はMANETネットワーク、測位、その他の通信機能を組み合わせた広範な通信アーキテクチャへ参加できます。
有線IP接続用に100 Mbps Ethernetインターフェースを2個備えます。互換ネットワーク機器は、通信システム全体の設計に応じて接続できます。
臨時指揮地点では、これらのインターフェースを、現場MANETネットワークへアクセスする互換コンピューター、映像機器、その他IP機器の物理接続として利用できます。
本機は音声インターフェース1個とSIMカードスロット1個を備えます。また、機能インターフェースグループには専用スイッチも用意されています。
インターフェース仕様にはDC 24 V電源入力1個が含まれます。
状態表示にはMESHインジケーター1個、Ethernetインジケーター2個、5Gインジケーター1個が含まれます。
MEB92は、一時的な広帯域無線ネットワークが必要な緊急通信や救助指揮に導入できます。
バックパックと三脚の両方で設置できるため、通信ノードを事故現場へ搬送し、対応状況の変化に合わせて位置を選択できます。
前線チームが移動し、事故区域が変化するにつれて、すべてのユーザーを1つの固定通信ポイントへ直接接続させることなく追加MANETノードを導入できます。
メーカーは緊急通信車両を対象用途の1つとして挙げています。ポータブル基地局は、移動現場ノードと臨時指揮作業に関連する通信機器を含むMANETへ参加できます。
この構成では、通信車両が指揮側のリソースを提供し、バックパックノードや他の互換機器がネットワークを現場側へさらに延伸します。
災害対応では、広範囲または変化するエリアに通信資源を迅速に配置する必要があります。MEB92は分散型マルチホップネットワークへ参加し、互換機器間で音声、映像、データ、測位情報を伝送できます。
チームが現場へ到着する前に中継位置を完全に決定できない場合、ポータブルな形状が役立ちます。
メーカーの適用例では、高層住宅、地下駐車場、大規模商業施設、地下鉄環境において、MESH隊員端末、中継機器、ディスパッチプラットフォームを用いて音声・映像指揮ネットワークを構築する例が示されています。
このような導入では、IPネットワークを互換消防隊員モニタリング機器や現場センサーの伝送経路としても利用でき、人員状態、空気供給、有害ガス監視などの情報を扱えます。
ポータブル中継ノードを実際の通信環境に合わせて配置できるため、物理的障害や運用エリアの変化へネットワーク構造を対応させられます。
UAV映像・データ伝送は、本製品の対象用途の1つです。互換UAVノードとMEB92地上機器は、プロジェクト要件に応じてより広いMANET通信アーキテクチャへ参加できます。
空地構成では、空中ノードが映像や運用データを提供し、地上中継ノードが他の現場機器または指揮側機器への追加経路を提供します。
屋外電力工事や測量では、公共または固定通信インフラが限られた場所に一時的な通信が必要になる場合があります。
ポータブルMANET機器は、分散した現場間で音声、映像、データを運ぶ無線伝送ネットワークを構築できます。
機器を移設できるため、プロジェクトが1つの作業エリアから次のエリアへ進むのに合わせて通信ネットワークも移動できます。
MEB92は都市巡回で利用する専用通信ネットワークにも適しています。ポータブル中継機器を用いることで、運用エリアに応じて通信アーキテクチャを変更できます。
巡回ルートや一時的な警備区域が変わる場合、中継ノードを恒久設置位置へ固定せず移動できます。
船上伝送は本製品の用途の1つです。メーカーの海上救助例では、主船、小型船舶、UAV、ヘリコプターへMESHノードを配置し、マルチホップ通信ネットワークを構築しています。
このような構成により、海事運用中に複数のモバイルプラットフォームが同じ一時広帯域通信システムへ参加できます。
高出力バックパック基地局を選定する際は、送信出力だけでなく、まずそのノードがネットワーク内で担う役割から検討する必要があります。
主に音声と測位に使用する現場ネットワークと、複数の映像ストリームを扱うネットワークでは要件が異なる場合があります。ユーザー数、中継ノード数、ネットワークホップ数も利用可能な無線容量の共有方法に影響します。
アンテナ配置も重要な設計要素です。遮蔽の多い位置に設置した高出力無線機が、見通しのよい位置へ適切に設置したノードと同等の実用性能を得られるとは限りません。
ノードを選定した位置に固定する必要がある場合は三脚設置が有効で、通信ポイントを作業とともに移動させる必要がある場合はバックパック運用がより柔軟です。
バッテリー計画では想定する現場作業時間も考慮する必要があります。公表されている6～8時間は待機時間であり、連続フル負荷運転の保証ではないため、長時間運用では充電またはバッテリー交換手段を用意する必要があります。

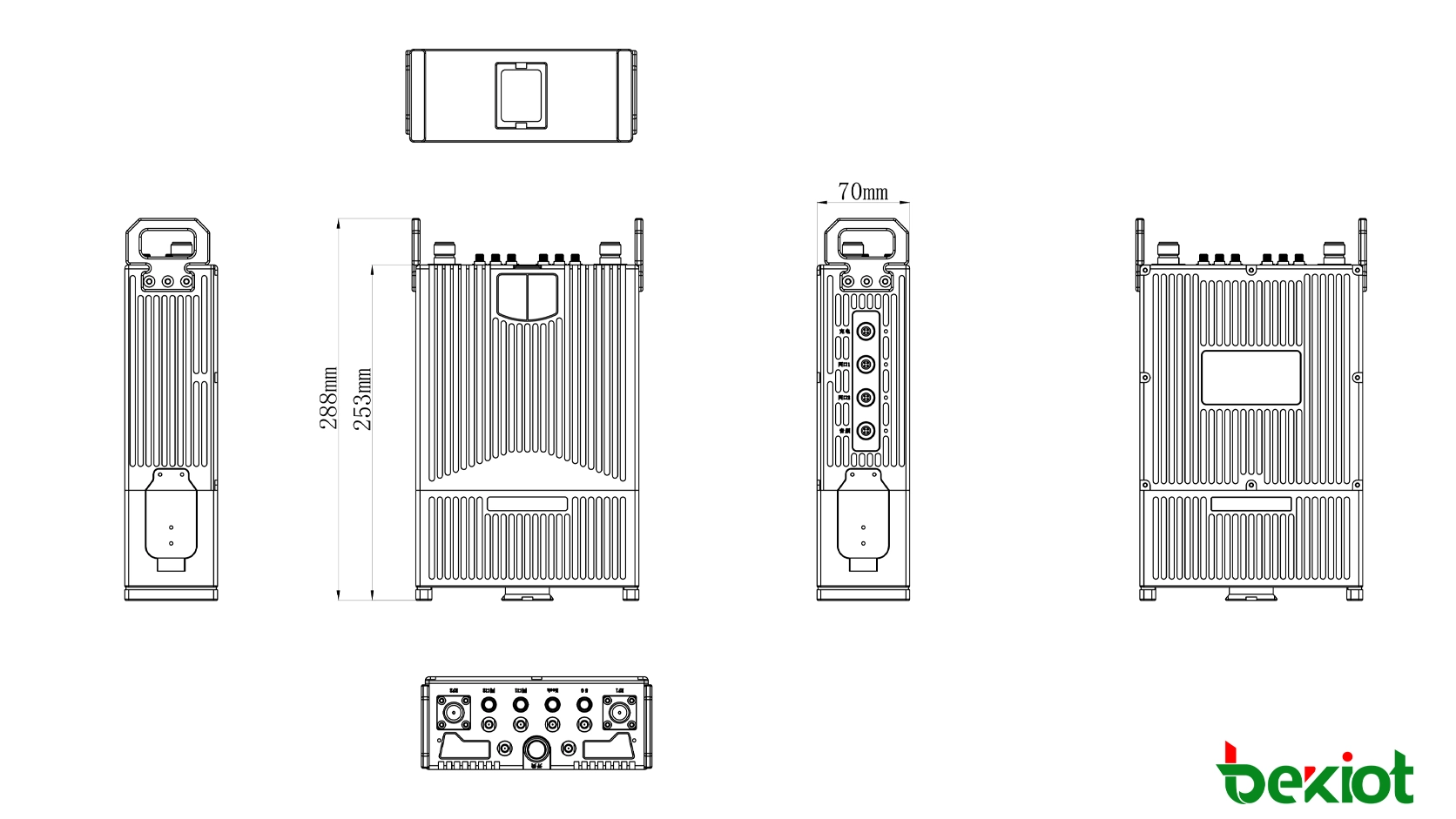

高出力MEB92の寸法はアンテナを除いて約288 × 174 × 70 mm、重量はアンテナを除いて約4 kgです。
低出力のMEB92-36バックパック中継と比較して、大型筐体、大容量バッテリー、高い消費電力は、高出力現場ノードとしての異なる役割を反映しています。
高出力MEB92は、低出力MEB92-36バックパック中継とは異なる役割を想定しています。どちらもSDRベースの分散型MANETネットワークを採用し、同一周波数で最大64ノードに対応しますが、RF、バッテリー、物理構成は大きく異なります。
| 仕様 | MEB92-36バックパック中継 | MEB92高出力バックパック基地局 |
|---|---|---|
| 送信出力 | 2 W × 2 | 10 W × 2 |
| 最大チャネル帯域幅 | 20 MHz | 20 MHz |
| 伝送性能 | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| 寸法 | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| 重量 | 約1.7 kg | 約4 kg |
| バッテリー | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| 平均消費電力 | 15 W | 66 W |
| 主な役割 | ポータブルバックパック中継 | 高出力ポータブル中継 / フィールド基地局 |
標準MEB92-36は、軽量性と可搬性が重要な導入に適しています。高出力MEB92は、より高いRF構成が必要で、それに伴う装置サイズ、バッテリー容量、消費電力の増加を許容できるプロジェクト向けです。
主な違いはRFとハードウェア構成です。高出力MEB92は10 W × 2の送信出力を使用し、MEB92-36は2 W × 2です。さらに大型筐体、25.2 V / 10.5 Ahの大容量バッテリー、高い消費電力を備え、重要なポータブル中継または臨時フィールド基地局としての利用に適しています。
本製品には固定通信距離は規定されていません。実用カバレッジは、動作周波数、アンテナ種類と設置、アンテナ高、地形、建物、RF干渉、他のMANETノードの位置によって変わるため、実際の導入環境に基づいて評価する必要があります。
いいえ。メーカーは約6～8時間を待機時間として示しています。実際のバッテリー持続時間は送信頻度、トラフィック負荷、使用機能、動作条件により変動するため、連続フル負荷運転を保証する値ではありません。
はい。MEB92は互換IP機器向けに100 Mbps Ethernetインターフェースを2個備えます。コンピューター、映像機器、その他ネットワーク機器は、IP設定、帯域幅要件、通信システム全体のアーキテクチャに応じて統合できます。
プロジェクト計画では、許可される動作周波数、MANETノードの数と種類、必要なトポロジー、想定する音声・映像・データトラフィック、アンテナ構成、導入環境、電源要件、ハンドヘルド・バックパック・車載・空中ノードを組み合わせて運用するかを確認する必要があります。
| モデル | MEB92 |
|---|---|
| 製品タイプ | 高出力SDR MANETバックパック基地局 |
| 無線アーキテクチャ | ソフトウェア無線（SDR） |
| 標準周波数 | 1350–1450 MHz |
| カスタム周波数 | 350 MHz–6 GHz、カスタマイズ可能 |
| 周波数ホッピング | オプション |
| 送信出力 | 10 W × 2 |
| チャネル帯域幅 | 1.25 / 2.5 / 5 / 10 / 20 MHz、調整可能 |
| 変調方式 | BPSK / QPSK / 16QAM / 64QAM / 256QAM、適応式 |
| 伝送性能 | 50 Mbps @ 20 MHz |
| 受信感度 | -103 dBm @ 5 MHz |
| ネットワーク容量 | 同一周波数ネットワークで最大64ノード |
| ネットワークトポロジー | スター / リニア / Mesh / ハイブリッド動的 |
| MESHアンテナインターフェース | N型メス × 2 |
| GPSアンテナインターフェース | 1 × SMA |
| 5Gアンテナインターフェース | 4 × SMA |
| Wi-Fiアンテナインターフェース | 1 × SMA |
| 電源入力 | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| 機能インターフェース | スイッチ × 1 / オーディオ × 1 / SIMカードスロット × 1 |
| ステータスインジケーター | MESH × 1 / Ethernet × 2 / 5G × 1 |
| 動作温度 | -40°C～+55°C |
| 保存温度 | -40°C～+85°C |
| 動作湿度 | 5%–95%、結露なし |
| 寸法 | 288 × 174 × 70 mm、アンテナを除く |
| 重量 | 約4 kg、アンテナを除く |
| バッテリー容量 | 25.2 V / 10.5 Ah |
| バッテリー動作温度 | -10°C～+55°C |
| 規定待機時間 | 約6～8時間 |
| ピーク消費電力 | 110 W |
| 平均消費電力 | 66 W |
