MEB83 SDR MANETハンドヘルド無線機は、緊急対応、現場指揮、巡回業務、UAV通信、遠隔エンジニアリングなど、従来のネットワークインフラが利用できない、または信頼性が十分でないモバイル用途向けに設計されたポータブル広帯域Meshネットワーク端末です。
MEB83-36無線機は、ソフトウェア無線アーキテクチャと分散型マルチホップMANET技術を採用しています。互換機器は従来型の中央ノードに依存せず通信でき、参加する無線機はネットワークトポロジーの変化に応じて動的にルーティングおよび中継転送を行えます。
最大40 MHzのチャネル帯域幅、120 Mbps @ 40 MHzまでの規定伝送性能、Gigabit Ethernetインターフェースにより、MEB83-36は音声、ライブ映像、IPデータ、測位情報を同一のモバイル無線ネットワークで扱う広帯域フィールド用途向けに設計されています。
MEB83-36は、固定中央基地局に依存せず互換機器同士が通信できる分散型ネットワークアーキテクチャを採用しています。
各参加ノードは通信エンドポイントとして動作すると同時に、MANETネットワーク全体のルーティングと中継転送にも参加できます。
互換ノードは数秒で無線マルチホップネットワークを構築できるため、要員が現場へ到着した後に通信をすばやく展開する必要がある運用にMEB83は適しています。
特に、恒久的な通信インフラを設置する時間がほとんどない緊急対応、臨時指揮、遠隔フィールド作業で有効です。
運用中は、人員、車両、UAV、その他のモバイルノードが継続的に位置を変える場合があります。MEB83-36は動的ルーティングに対応し、トポロジーの変化に応じて利用可能な経路を調整できます。
直接無線リンクが適切でない場合、トラフィックをMANETネットワーク内の他の互換ノード経由で転送できます。
MEB83の主な特長の1つは、高い広帯域伝送性能です。無線機は40 MHzチャネル帯域幅で最大120 Mbpsに対応します。
そのため、リアルタイム映像、現場データ交換、その他IPベースの通信サービスなど、より高いデータ容量を必要とする用途に適しています。
120 Mbpsという値は、40 MHz条件で規定された無線伝送性能を示します。実際のアプリケーションスループットは、RF条件、選択帯域幅、干渉、中継ホップ数、ネットワークトポロジー、同時トラフィックによって変わります。
MANETネットワークは、同一の無線インフラ上で音声、データ、映像、測位情報を伝送できます。
これにより、現場要員は情報種別ごとに別々の無線リンクを用意せず、1つの広帯域通信ネットワークで複数の運用サービスを利用できます。
同一周波数でのネットワーク構成は最大64ノードに対応します。
対応するネットワーク構造はスター、リニア、Mesh、ハイブリッド動的トポロジーで、参加機器の数と移動状況に応じて構成できます。
複数のMEB83-36無線機で、現場要員間のモバイル広帯域ネットワークを構築できます。各機器は近隣の互換ノードと直接情報交換しながら、より広いルーティング構造にも参加できます。
これにより、固定アクセスポイントや従来型基地局を先に設置することなく、現場チームがローカル通信ネットワークを構築できます。
距離や障害物によってチームが分離されている場合、追加の互換ノードが運用エリアの異なる部分を中継できます。
トラフィックが複数の利用可能ルートを通れるため、単純なポイント・ツー・ポイントリンクより柔軟なネットワークになります。
製品説明では、UAV搭載、地上局運用、中継運用が対応構成として明示されています。
そのためMEB83は、互換UAV通信機器と地上ノードを含む、より広い空地MANETシステムへ参加できます。
MEB83-36は、通信ノードを人員や作業とともに移動させる必要がある場所で利用できます。参加機器が異なる地点へ移動すると、ネットワークも動的に変化できます。
そのため、巡回、緊急対応、現場測量など、通信構造を固定できない運用に適しています。
標準動作周波数は1350–1450 MHzです。350 MHz～6 GHzの周波数構成をプロジェクト要件に応じてカスタマイズできます。
周波数ホッピング構成もオプションで利用できます。実際の動作帯域は、プロジェクト要件と導入国・地域で適用される周波数規制に従って選択する必要があります。
MEB83-36は2つのMESHアンテナインターフェースを通じて2 W × 2の送信出力を提供します。
送信出力だけでは通信距離は決まりません。アンテナ、周波数、地形、設置位置、干渉、ネットワークトポロジーも実用無線性能に影響します。
対応チャネル帯域幅は1.25、2.5、5、10、20、40 MHzです。
40 MHzの広帯域設定により、無線機の規定最大伝送性能120 Mbpsに必要な帯域幅を確保できます。
MEB83はBPSK、QPSK、16QAM、64QAM、256QAMの適応変調に対応します。
複数の変調方式により、変化する無線リンク条件に合わせて伝送方式を調整できます。
受信感度は5 MHzで-103 dBmと規定されています。
実用リンク性能は、アンテナ、動作周波数、干渉、導入環境を含むRFシステム全体として評価する必要があります。

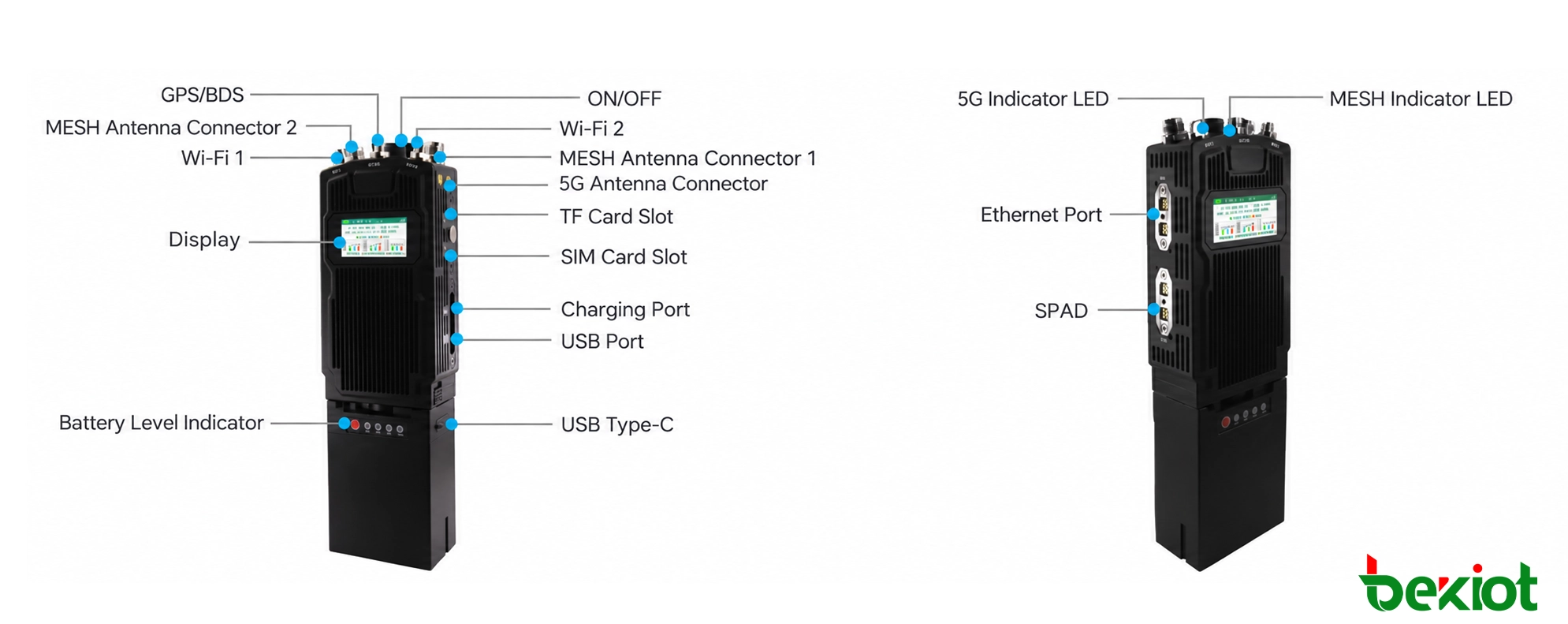

MEB83はMESHアンテナ用にTNCインターフェースを2個備えています。
これらのインターフェースは、分散型マルチホップネットワークで使用する広帯域MANET無線接続を支えます。
Wi-Fiアンテナ用にSMAインターフェース2個、GPS用にSMAインターフェース1個を備えています。
5Gアンテナ接続用にMCXインターフェース1個を備えています。
MEB83は1000 Mbps Ethernetインターフェースを1個備えています。
Gigabit Ethernetポートは互換外部機器向けの有線IP接続を提供し、低速Ethernetのみを備えるハンドヘルドモデルとは異なるインターフェース構成です。
本機はUSBインターフェース1個、TFカードスロット1個、SIMカードスロット1個を備えています。
これらのインターフェースは、プロジェクト要件に応じて、より広い通信・アプリケーションシステムとの統合を支援します。
ハンドヘルド無線機を充電するためのUSB Type-C充電ポートを備えています。
MEB83は一体型ディスプレイに加え、5G状態インジケーター1個とMESH状態インジケーター1個を備えます。
緊急チームが広帯域通信を必要としている一方、従来の固定または公衆ネットワークインフラが利用できない、または不十分な場合にMEB83を迅速に展開できます。
複数の無線機でモバイルマルチホップネットワークを構築し、事故現場全体で音声、映像、データ、測位情報を交換できます。
救助チームは、変化する環境を継続的に移動しながら、他の要員や指揮リソースとの通信を維持する必要があります。
分散型ネットワークと動的ルーティングにより、互換ノードは相対位置が変化しても現場ネットワークに参加し続けられます。
メーカーの適用例では、高層住宅、地下駐車場、大規模商業施設、地下鉄環境で、MESH隊員端末、中継機器、ディスパッチプラットフォームを用いて分散型の音声・映像通信を構築する例が示されています。
同じIPネットワークを、現場要員が使用する互換監視・センシング機器向けの透過的な伝送経路としても利用できます。
UAV映像・データ伝送は、本製品の想定用途として明示されています。
MEB83は互換UAVノードと地上ノードを含むMANETシステムへ参加し、空中機器と現場通信機器の間で広帯域情報を伝送できます。
電力工事、屋外測量、遠隔エンジニアリングでは、有線や公衆モバイルネットワークの利用が難しい場所で作業する場合があります。
ポータブルMANET無線機を使用すれば、恒久通信インフラを先に設置せず、現場要員と他の互換ノード間に一時的な広帯域接続を構築できます。
MEB83は都市巡回や通常のモバイル業務向けの専用通信ネットワークで利用できます。
ハンドヘルド形状により、個々の要員は異なる巡回区域へ移動しながらネットワークに参加し続けられます。
製品説明では、MEB83の対象シナリオとして近距離偵察が挙げられています。
高帯域幅MANET接続は、移動要員から互換通信ノードへ現場映像やその他の運用情報を送る用途を支援できます。
船上伝送と海上救助も、メーカーが説明する用途に含まれます。
互換MANET端末は、運用時の通信アーキテクチャに応じて、船舶、UAV、ヘリコプター、その他のノードを含むネットワークへ参加できます。

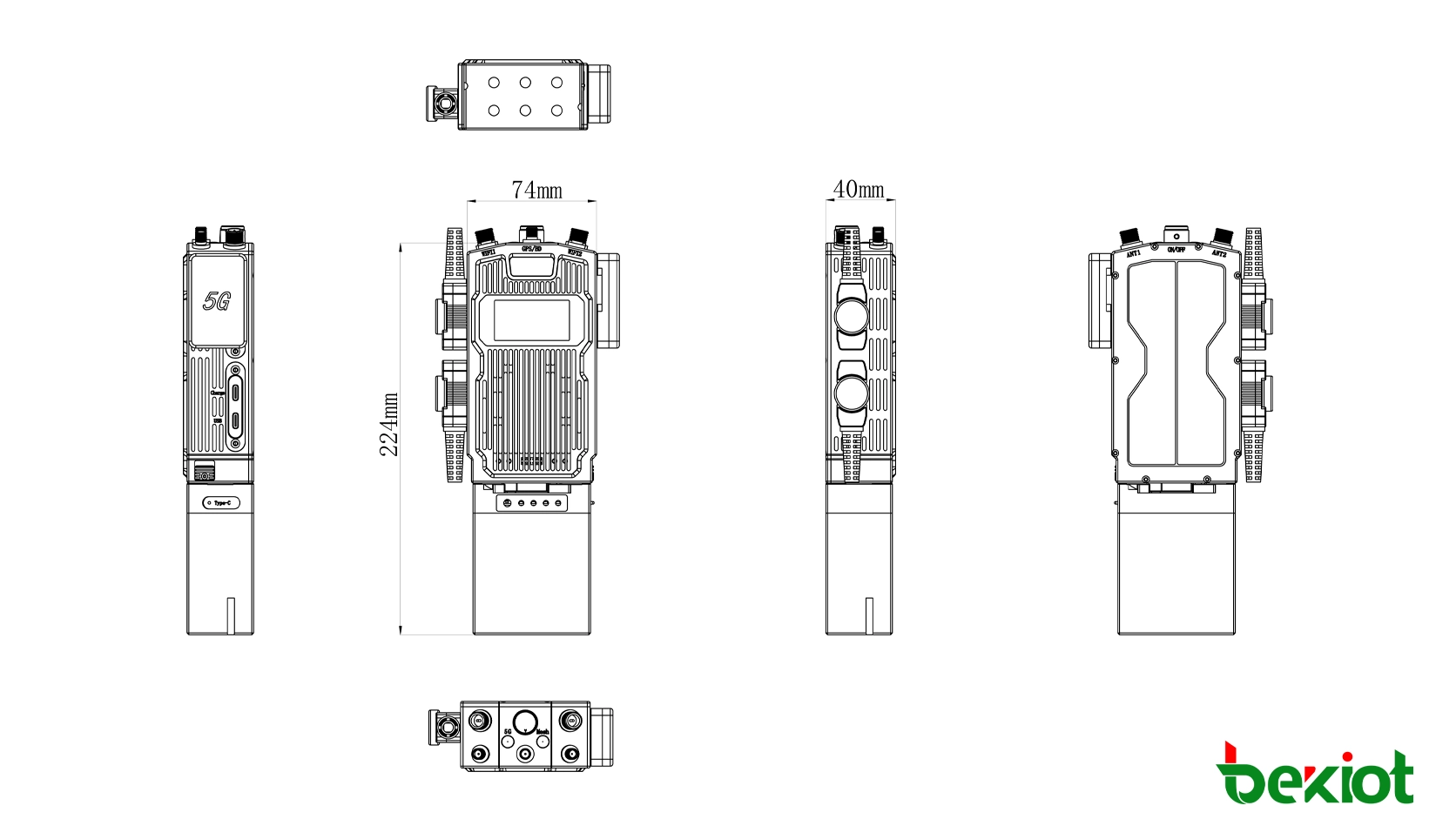

MEB83の寸法はアンテナを除いて約224 × 74 × 40 mm、重量はアンテナを除いて約1060 gです。
本機は12.6 V / 7 Ahバッテリーを使用します。メーカーは標準構成で約6時間の動作、拡張構成で約8–12時間としています。
40 MHzチャネル帯域幅と規定120 Mbps無線伝送性能の組み合わせにより、MEB83はMANETネットワークでより帯域消費の大きいサービスを扱う用途に特に適しています。
映像トラフィックは、最大無線データレートだけでなく、同時ストリーム数、圧縮ビットレート、RF条件、中継数、その他のネットワークトラフィックに基づいて計画する必要があります。
1000 Mbps Ethernetインターフェースにより、ハンドヘルド無線機と互換外部IP機器の間により高速な有線接続を提供できます。
無線ネットワークで実際に伝送できるトラフィック量は、Ethernetポートの速度だけでなく、MANET無線リンクとネットワーク全体の条件によって決まります。
MEB83は孤立したハンドヘルド機器としてだけ動作する必要はありません。地上局、中継、UAVノード、その他の通信機器を含む、より広い互換MANET展開の一部として利用できます。
これにより、ハンドヘルドを持つ要員が、単純なユーザー間通信を超えて拡張可能なネットワークへ直接参加できます。
いいえ。120 Mbpsは40 MHz条件における規定無線伝送性能です。実際のアプリケーションスループットは、RF条件、干渉、ネットワークトポロジー、中継ホップ数、同時トラフィックによって変わります。
技術パラメータ表には固定通信距離は示されていません。実用カバレッジは、動作周波数、アンテナ構成、地形、障害物、干渉、他のMANETノードの位置によって変わります。
はい。MEB83は互換IP機器向けに1000 Mbps Ethernetインターフェースを1個備えています。実際の用途は、接続機器のIP設定、プロトコル、帯域幅要件、MANETネットワーク全体の設計によって決まります。
仕様では、標準構成で約6時間の動作、拡張バージョンで約8–12時間とされています。実際の持続時間は、送信頻度、トラフィック負荷、接続機能、温度、バッテリー状態によって変わります。
プロジェクト計画では、許可される動作周波数、必要なチャネル帯域幅、想定する音声・映像・データトラフィック、MANETノード数、アンテナ構成、バッテリー要件、ハンドヘルド・UAV・中継・地上局ノードを共同運用するかを確認する必要があります。
| モデル | MEB83 |
|---|---|
| 無線機モデル | MEB83-36 |
| 製品タイプ | SDR MANETハンドヘルド無線機 |
| 無線アーキテクチャ | ソフトウェア無線（SDR） |
| 標準周波数 | 1350–1450 MHz |
| カスタム周波数 | 350 MHz–6 GHz、カスタマイズ可能 |
| 周波数ホッピング | オプション |
| 送信出力 | 2 W × 2 |
| チャネル帯域幅 | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz、調整可能 |
| 変調方式 | BPSK / QPSK / 16QAM / 64QAM / 256QAM、適応式 |
| 伝送性能 | 120 Mbps @ 40 MHz |
| 受信感度 | -103 dBm @ 5 MHz |
| ネットワーク容量 | 同一周波数ネットワークで最大64ノード |
| ネットワークトポロジー | スター / リニア / Mesh / ハイブリッド動的 |
| MESHアンテナインターフェース | 2 × TNC |
| Wi-Fiアンテナインターフェース | 2 × SMA |
| GPSアンテナインターフェース | 1 × SMA |
| 5Gアンテナインターフェース | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| 充電ポート | 1 × USB Type-C |
| 追加インターフェース | 1 × SPAD |
| ストレージ | TFカードスロット × 1 |
| SIM | SIMカードスロット × 1 |
| ディスプレイ | 一体型ディスプレイ × 1 |
| ステータスインジケーター | 5G × 1 / MESH × 1 |
| 動作温度 | -40°C～+55°C |
| 保存温度 | -40°C～+85°C |
| 動作湿度 | 5%–95%、結露なし |
| 寸法 | 224 × 74 × 40 mm、アンテナを除く |
| 重量 | 約1060 g、アンテナを除く |
| バッテリー | 12.6 V / 7 Ah |
| バッテリー動作温度 | -10°C～+55°C |
| 規定動作時間 | 約6時間 |
| 延長動作時間 | 約8–12時間 |
| 平均消費電力 | 15 W |
| ピーク消費電力 | 22 W |
