MEB82 SDR MANETハンドヘルド無線機は、緊急対応、移動現場チーム、UAV通信、遠隔作業、固定インフラを利用できない、または展開が難しい場所での一時的な通信ネットワーク向けに設計されたポータブル広帯域無線ノードです。
MEB82-36無線機は、ソフトウェア無線アーキテクチャと分散型マルチホップネットワーク技術を採用しています。互換ノードは固定された中央基地局に依存せず直接通信でき、各無線機はネットワーク内のルーティングや中継伝送にも参加できます。
展開後、複数のMEB82-36無線機は数秒で無線マルチホップネットワークを構築できます。人員、車両、空中ノードが移動すると、利用可能な通信経路を動的に調整でき、音声、データ、映像、測位情報を現場ネットワーク上で継続的に伝送できます。
MEB82では、すべての現場無線機を単一の中央ノード経由で接続する必要はありません。互換無線機が自動的に分散型ネットワークを形成できるため、従来のセルラー、有線、固定無線インフラが利用できない場所でも通信を確立できます。
2台の無線機間で適切な直接無線経路を維持できない場合、トラフィックを他の利用可能なMANETノード経由で転送できます。この自動マルチホップ機能により、分散した作業エリアで通信範囲を広げ、距離、地形、物理的障害物の影響を受ける環境にも対応できます。
現場通信ネットワークが静止したままであることはほとんどありません。対応要員は建物間を移動し、車両の位置は変化し、UAVも高度や方向を継続的に調整します。MEB82-36はノード位置の変化に応じてネットワークルートを適応させることができ、移動が通常の運用の一部となる通信環境に適しています。
この無線機は、従来のプッシュ・ツー・トーク音声だけを扱う機器ではありません。同じMANETネットワーク上で音声、IPデータ、リアルタイム映像、測位情報を伝送でき、現場通信や状況認識アプリケーション向けの無線IP伝送レイヤーとして利用できます。
MEB82は、スター、チェーン、メッシュ、ハイブリッド動的ネットワークに対応しています。そのため、利用者数、運用エリア、中継要件、プロジェクトの移動パターンに応じてトポロジーを調整できます。
同一周波数でのネットワーク構成は最大64ノードに対応し、MEB82無線機は小規模チームだけでなく、より大規模な分散型現場通信ネットワークの一部としても導入できます。
複数のMEB82-36ハンドヘルド無線機で、現場要員向けの直接的なモバイルメッシュネットワークを構築できます。各ユニットはエンドポイントとして動作すると同時に、必要に応じて他の無線機のトラフィック転送にも参加できます。
小規模な現場展開では、数台のハンドヘルド機だけで要員間のローカル通信を確立できる場合があります。運用エリアが拡大した場合は、ノードを追加して代替経路を確保し、ネットワークの柔軟性を高めることができます。
ハンドヘルド無線機は、互換UAV通信モジュール、ポータブル中継ノード、地上局と組み合わせて使用できます。建物、山、その他の障害物によって地上の無線経路が制限される場合、空中ノードを高所の通信ポイントとして利用できます。
これにより、UAV映像、現場データ、要員通信を完全に分離した無線リンクとして運用するのではなく、より広いモバイルネットワーク上で共有できます。
より大規模な展開では、ハンドヘルド無線機を車載または固定設置のMANETノードと連携させ、現場ネットワークを臨時指揮所まで拡張できます。指揮側に接続されたIP機器は、無線メッシュネットワークを通じて伝送された情報を受信できます。
このアーキテクチャにより、小規模なハンドヘルド構成から、人員、車両、空中プラットフォーム、臨時指揮拠点を含む広域の現場通信システムへ拡張できます。
標準動作周波数は1350–1450 MHzです。350 MHz～6 GHzの周波数構成をプロジェクト要件に応じてカスタマイズでき、周波数ホッピング構成もオプションで選択できます。
周波数の選定は、機器を導入する国または地域で適用される周波数利用規則および免許要件に従う必要があります。
チャネル帯域幅は1.25、2.5、5、10、20 MHzに設定できます。これにより、システム設計者はプロジェクトに応じて、利用可能な周波数資源、通信条件、必要なデータ容量のバランスを取ることができます。
MEB82は、BPSK、QPSK、16QAM、64QAM、256QAMの適応変調に対応します。無線リンクは異なる変調方式を利用して変化するRF条件に適応しながら、伝送の堅牢性とデータ容量のバランスを取れます。
規定上の最大伝送性能は20 MHzチャネル帯域幅で50 Mbpsです。受信感度は5 MHzで-103 dBmとされています。
実際のアプリケーションスループットは、RF条件、選択した帯域幅、ネットワークトポロジー、中継ホップ数、干渉、同時ネットワークトラフィックによって変化します。映像やマルチノード構成では、単一の公称データレートではなくシステム全体に基づいてネットワーク容量を評価する必要があります。

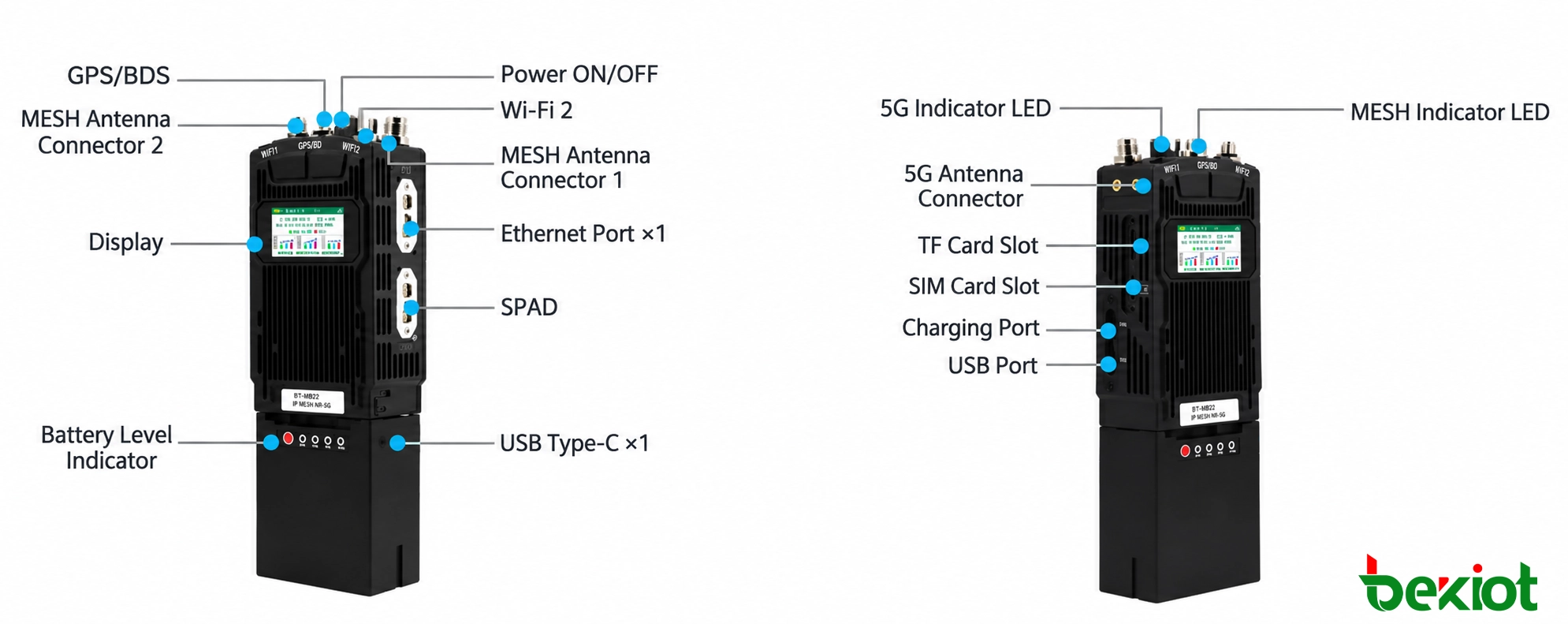

MEB82は、現場通信や外部機器との統合に使用できる複数のアンテナおよびデータインターフェースを備えています。MANETアンテナ用に2つのTNCインターフェースを備え、さらにWi-Fi、GPS、5G接続用のインターフェースも利用できます。
100 Mbps Ethernetインターフェースにより、互換IP機器を無線機へ接続できます。電源、ストレージ、通信、システム統合用途として、USB、USB Type-C、TFカード、SIMカード、SPADインターフェースも利用できます。
地震、洪水、大規模事故、その他の緊急事態では、公衆通信インフラが利用不能、過負荷、または現場運用に不向きになることがあります。MEB82無線機は迅速に展開でき、対応要員、移動チーム、指揮要員の間に一時的な広帯域ネットワークを構築できます。
高層建築、地下駐車場、商業施設、交通施設では、無線通信が難しい環境になる場合があります。ハンドヘルドMANET無線機は、ポータブル中継機器やその他の互換ノードと連携し、最前線の要員向けに分散型通信ネットワークを構築できます。
ネットワークは、運用音声、現場映像、測位情報、互換フィールドセンサー向けのIP伝送経路を提供し、指揮側が現場からより迅速に情報を取得できるようにします。
UAVをMANETネットワークに統合し、空撮映像やデータを伝送できます。地形や建物によって地上通信が制限される場合は、空中ノードを離れた現場チーム間の高所中継ポイントとして利用することもできます。
送電線工事、現地測量、点検、保守作業は、公衆ネットワークのカバレッジが限られる山間部や遠隔地まで及ぶことがあります。モバイルメッシュネットワークなら、恒久的な通信インフラを先に設置することなく、現場要員、臨時指揮拠点、互換IP機器を接続できます。
移動範囲が変化する巡回チームは、自己形成型ネットワークを利用して、要員の移動中も接続を維持できます。アプリケーション構成に応じて、音声、ライブ映像、測位情報、運用データを同一の無線ネットワークで伝送できます。
MEB82は、人員、船舶、沿岸拠点、空中中継プラットフォームを含む一時的な海上通信ネットワークにも組み込めます。個々のノード間で直接リンクを維持しにくい場合でも、マルチホップネットワークにより柔軟な通信経路を確保できます。

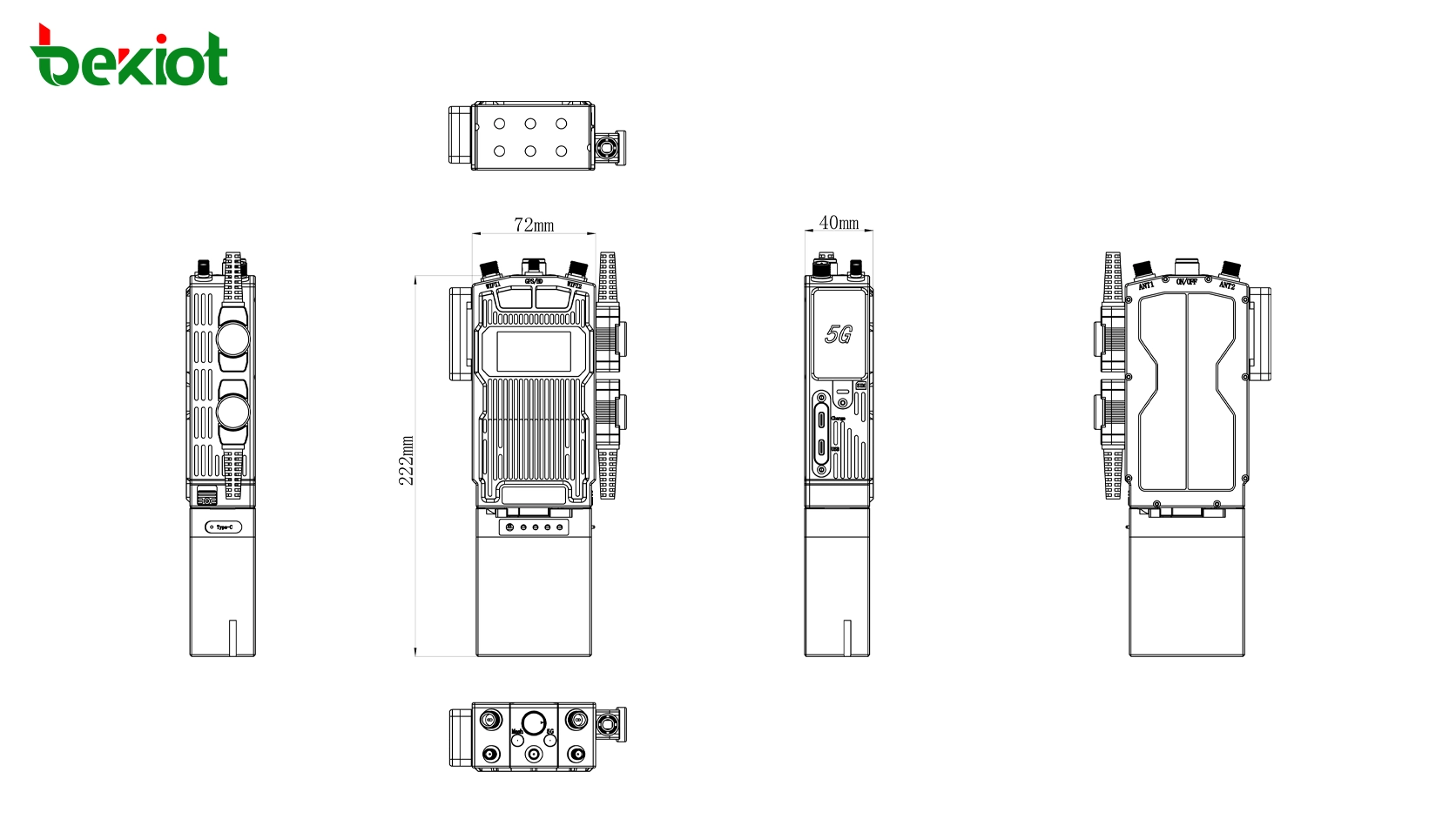

MEB82ハンドヘルド無線機の寸法は、アンテナを除いて約222 × 72 × 40 mm、重量はアンテナを除いて約960 gです。携帯しやすいハンドヘルド形状でありながら、広帯域MANETネットワーク機能を提供します。
MEB82-36は、通信インフラを設置する時間が限られる一時的な現場に適しています。複数の無線機ですばやくモバイルネットワークを構築し、必要な場所にノードを追加して通信範囲を拡大できます。
MANETアーキテクチャでは、ユーザーを単一の固定アクセスポイントのカバレッジ内に留める必要がなく、現場要員、車両、その他の移動ノードに合わせてネットワークトポロジーを変化させることができます。
音声、映像、IPデータ、測位トラフィックは、同じ広帯域メッシュインフラを利用できます。これにより、現場通信システムは1つのモバイル無線ネットワーク上で複数の運用サービスを支援できます。
最初は数台のハンドヘルド無線機から導入し、カバレッジや容量要件の増加に応じて、互換中継機、車載機、空中機器、指揮側機器を追加できます。
必ずしもそうではありません。従来の狭帯域双方向無線機は主に音声通信向けに最適化されていますが、MEB82-36は音声、映像、IPデータ、測位情報を伝送できる広帯域MANETノードとして設計されています。適切なシステムは、プロジェクトで必要とされる通信サービスによって異なります。
すべての導入環境に共通する固定距離を示すことはできません。有効な無線通信距離は、周波数、アンテナ構成、アンテナ高、地形、建物、干渉、ノード配置、中間中継ノードの有無によって変わります。カバレッジは予定する運用環境に基づいて評価する必要があります。
地形、建物、距離、ノード配置によって直接通信が制限される場合、中継ノードを追加できます。中継位置は単純にホップ数を増やすのではなく、実際のRF条件に基づいて選定する必要があります。追加ホップもネットワーク資源を消費するためです。
複数のIPサービスでメッシュネットワークを共有できますが、同時映像ストリームの数と品質は、映像ビットレート、チャネル帯域幅、RF条件、中継ホップ数、その他のネットワークトラフィックによって変わります。そのため、導入前のネットワーク容量計画に映像要件を含める必要があります。
MEB82は、互換IP機器を接続できる100 Mbps Ethernetインターフェースを備えています。カメラ、コンピューター、センサー、その他ネットワーク機器の実際の統合可否は、それぞれのIP設定、アプリケーションプロトコル、帯域幅要件によって決まります。
いいえ。UAV中継は、アンテナ高を上げることで地形、建物、離れた運用エリアの影響を軽減できる場合に特に有効です。小規模または遮蔽物の少ない現場では、ハンドヘルド、ポータブル、車載MANETノードだけで必要なネットワーク接続を確保でき、空中中継が不要な場合があります。
プロジェクト計画では通常、導入国、利用可能な周波数帯、ノード数、運用エリア、地形、移動要件、想定する映像・データトラフィック、バッテリー要件、ハンドヘルド・車載・中継・UAVノードを組み合わせて運用するかどうかを確認する必要があります。
| モデル | MEB82 |
|---|---|
| 無線機モデル | MEB82-36 |
| 製品タイプ | SDR MANETハンドヘルド無線機 |
| 無線アーキテクチャ | ソフトウェア無線（SDR） |
| 標準周波数 | 1350–1450 MHz |
| カスタム周波数 | 350 MHz–6 GHz、カスタマイズ可能 |
| 周波数ホッピング | オプション |
| 送信出力 | 2 W × 2 |
| チャネル帯域幅 | 1.25 / 2.5 / 5 / 10 / 20 MHz、調整可能 |
| 変調方式 | BPSK / QPSK / 16QAM / 64QAM / 256QAM、適応式 |
| 伝送性能 | 最大50 Mbps @ 20 MHz |
| 受信感度 | -103 dBm @ 5 MHz |
| ネットワーク容量 | 同一周波数ネットワークで最大64ノード |
| ネットワークトポロジー | スター / チェーン / Mesh / ハイブリッド動的ネットワーク |
| MANETアンテナ | 2 × TNC |
| Wi-Fiアンテナ | 2 × SMA |
| GPSアンテナ | 1 × SMA |
| 5Gアンテナ | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| 充電ポート | 1 × USB Type-C |
| その他のインターフェース | 1 × SPAD、TFカードスロット × 1、SIMカードスロット × 1 |
| インジケーター | 5Gインジケーター × 1、MESHインジケーター × 1 |
| ディスプレイ | 一体型ディスプレイ |
| 動作温度 | -40°C～+55°C |
| 保存温度 | -40°C～+85°C |
| 動作湿度 | 5%–95%、結露なし |
| 寸法 | 222 × 72 × 40 mm、アンテナを除く |
| 重量 | 約960 g、アンテナを除く |
| バッテリー | 12.6 V / 7 Ah |
| 標準動作時間 | 約6時間 |
| 延長動作時間 | 強化構成で約8–12時間 |
| 平均消費電力 | 15 W |
| ピーク消費電力 | 22 W |
