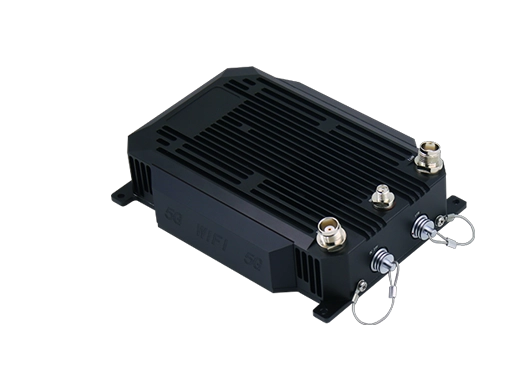

MAB82 SDR MANET エアボーンモジュール

製品概要

UAV・モバイルプラットフォーム向けコンパクト広帯域MANETモジュール

MAB82 SDR MANETエアボーンモジュールは、UAV、ロボットプラットフォーム、無人システム、移動地上局など、迅速に展開できる無線IP接続を必要とする用途向けに設計されたコンパクトな広帯域無線ネットワークユニットです。

MAB82-36モジュールは、ソフトウェア無線アーキテクチャと分散型マルチホップネットワーク技術を採用しています。互換ノードは固定中央基地局に依存せず無線ネットワークを構築でき、各ノードはルーティングや中継伝送にも参加できます。

展開後、複数のMAB82-36ノードは数秒でマルチホップネットワークを構築できます。UAV、地上車両、ロボット、現場チームが移動すると、ネットワークは利用可能な通信経路を動的に調整し、運用エリア全体で音声、データ、映像、測位情報の伝送を維持できます。

コンパクトな筐体、24 V電源、複数の通信インターフェースにより、MAB82はサイズ、重量、ネットワーク柔軟性が重要となる空中・モバイルプラットフォームへの組み込みに適しています。

主な特長

分散型マルチホップネットワーク

MAB82-36では、すべての通信トラフィックを1つの中央ノード経由にする必要はありません。互換機器が自動的に分散型無線ネットワークへ参加できるため、固定ネットワークインフラが利用できない、または適さない場所でも空中・地上プラットフォーム間の通信を確立できます。

自動ルーティングと中継

各互換ノードはトラフィック転送に参加できます。2つのエンドポイント間の直接無線経路が利用できない、または適切でない場合、データをネットワーク内の他のノード経由で中継できます。

このマルチホップアーキテクチャは、UAV、ロボット、地上要員が広範囲または遮蔽の多い区域で活動し、すべての端末が常に直接見通し通信を維持できない場合に特に有効です。

移動中の動的ネットワーク

空中およびロボットプラットフォームは継続的に位置を変えます。MAB82-36は動的ネットワークルーティングに対応し、ノードの移動、参加、離脱に合わせて通信経路を変更できます。

1本の固定無線リンクを中心にシステムを設計するのではなく、ネットワークは利用可能なノードの現在位置に適応できます。

音声・映像・データ・測位

広帯域MANETネットワークは、音声、IPデータ、リアルタイム映像、測位情報を伝送できます。これにより、同じ無線インフラ上でUAV映像伝送、テレメトリ、現場通信、その他のIPベース運用サービスを利用できます。

柔軟なネットワークトポロジー

MAB82は、スター、リニア、Mesh、ハイブリッド動的ネットワークトポロジーに対応します。システム設計者は、ノード数、移動パターン、中継要件、運用環境に応じてネットワーク構成を調整できます。

最大64ノード

同一周波数でのネットワーク構成は最大64ノードに対応し、少数のモバイルプラットフォームを接続するシステムから、より大規模な分散型MANET構成まで利用できます。

空中・モバイルプラットフォームへの統合

UAV通信

MAB82-36はUAVに組み込み、映像、データ、測位、その他のIPトラフィック向けの広帯域無線リンクを提供できます。複数の空中・地上ノードが同じネットワークへ参加でき、単一のポイント・ツー・ポイントUAVデータリンクだけに依存する必要がありません。

空中ノードは高所の中継ポイントとしても利用できます。地形、建物、その他の障害物によって地上通信が制限される環境では、UAVの高度を活用して離れたネットワークノード間に追加の通信経路を作ることができます。

ロボット・無人地上システム

このコンパクトモジュールは、ロボットプラットフォームや無人地上車両にも組み込めます。これらのプラットフォームは、近隣ノードと映像や運用データを交換しながら、MANETネットワーク上のルーティングと中継にも参加できます。

このアーキテクチャは、遠隔点検、緊急対応、その他、人が直接立ち入るには困難・危険・不便な区域へ機器を投入する作業に適しています。

地上局との接続

MAB82-36は互換性のある地上MANET機器と連携し、統合された空地通信ネットワークを構築できます。UAVが現場映像やデータを地上局へ送信する間、他の空中、ロボット、モバイルノードも同じネットワークに参加できます。

マルチプラットフォームネットワーク

導入構成を1種類の搭載プラットフォームだけに限定する必要はありません。空中ノード、地上ロボット、移動車両、ポータブル機器、指揮側システムをプロジェクト要件に合わせて組み合わせられます。

これにより、各プラットフォームに個別の通信ネットワークを用意するのではなく、プロジェクトの運用構造に合わせて無線アーキテクチャを構成できます。

無線・伝送性能

設定可能なRF動作

MAB82-36の標準動作周波数は1350–1450 MHzです。350 MHz～6 GHzの周波数構成をプロジェクト要件に応じてカスタマイズでき、周波数ホッピング構成もオプションで利用できます。

動作周波数は、適用される周波数規制、利用可能な周波数資源、アンテナ要件、導入予定エリアのRF条件に基づいて選定する必要があります。

2 × 2 RF伝送

MAB82-36は2 W × 2の送信出力を備え、2つのMESHアンテナインターフェースを使用します。コンパクトな形状を維持しながら広帯域無線ネットワークを実現し、空中・モバイルプラットフォームへの組み込みに適しています。

調整可能なチャネル帯域幅

選択可能なチャネル帯域幅は1.25、2.5、5、10、20、40 MHzです。利用可能な周波数帯、干渉状況、必要なネットワーク容量に応じて帯域幅を選択できます。

適応変調

BPSK、QPSK、16QAM、64QAM、256QAMの適応変調に対応します。RF条件の変化に応じて、無線リンクの伝送堅牢性とデータ容量のバランスを取ることができます。

最大50 Mbpsの伝送性能

規定の伝送性能は20 MHzチャネル帯域幅で50 Mbps、受信感度は5 MHzで-103 dBmです。

実際のアプリケーションスループットは、RF条件、チャネル設定、ネットワークトポロジー、中継ホップ、干渉、同時トラフィックによって変わります。そのため、UAV映像やマルチノード構成では、無線機の最大データレートだけではなく、総ネットワークトラフィックに基づいて計画する必要があります。

製品インターフェース

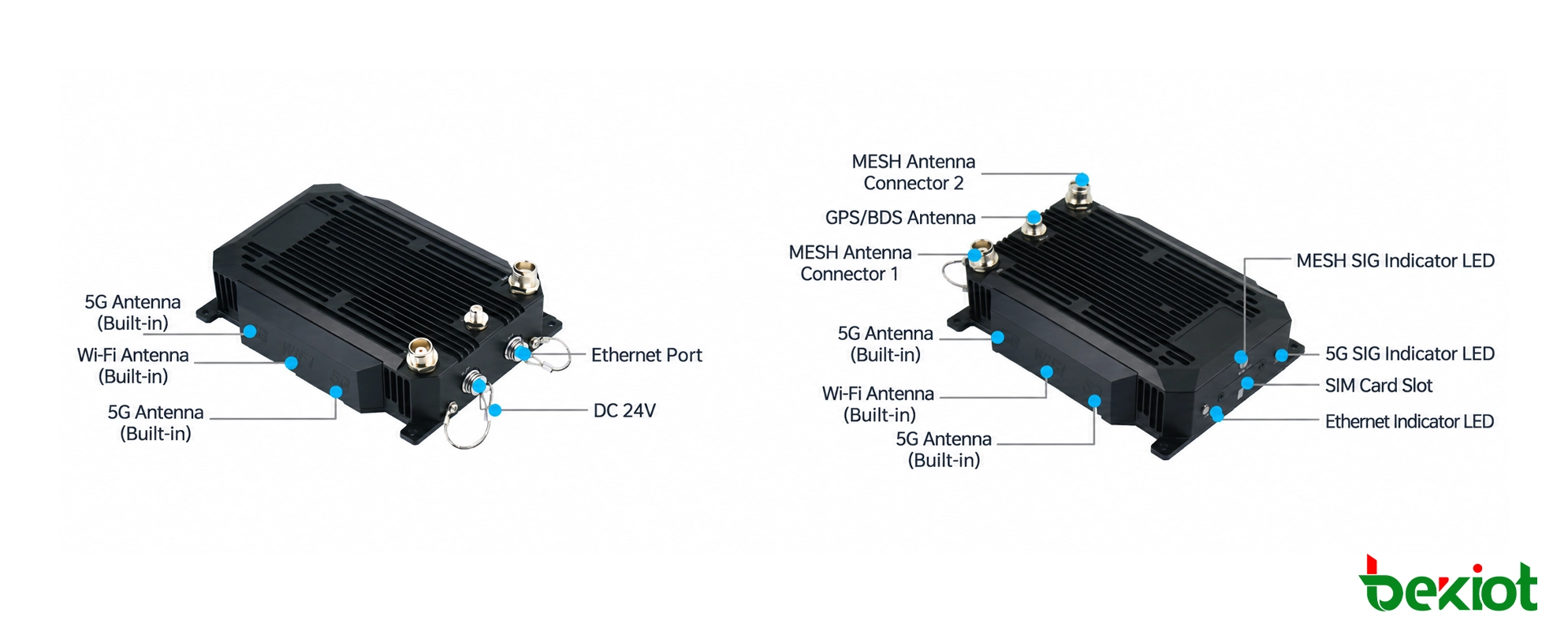

MAB82は、MANETネットワーク、測位、IP接続、モバイルネットワーク統合用の専用インターフェースを備えています。MESHアンテナ用に2つのTNCインターフェース、GPSアンテナ用に2つのSMAインターフェースを装備しています。

さらにWi-Fiおよび5Gアンテナ接続、100 Mbps Ethernetインターフェース、SIMカードスロットを備えています。UAV、ロボット、車両、その他のホストシステムへ組み込む際は、DC 24 V接続からモジュールへ電源を供給します。

適用シーン

UAV映像・データ伝送

MAB82はUAVと地上通信ノード間に広帯域無線接続を提供できます。機体が移動している間も、ライブ映像、テレメトリ、測位情報、その他のIPデータをMANETネットワーク経由で伝送できます。

空地の直接経路が利用できない場合や、複数のUAVが同じ運用ネットワークへ参加する必要がある場合は、追加ノードによってネットワークを拡張できます。

緊急対応

災害対応や緊急作業では、通信インフラが利用できない、または迅速に移動する現場チームには不十分な場合があります。MAB82モジュールを搭載したUAVは空中監視を行いながら、一時的な広帯域通信ネットワークにも参加できます。

空中、モバイル、地上の各ノードが連携し、事故現場の映像や運用データを指揮要員へ送ることができます。

消防・救助活動

高層建築、地下施設、産業施設、大規模商業施設では、無線環境が厳しくなることがあります。空中MANETノードは、必要に応じて高所中継ポイントを提供し、ポータブル機器や地上通信設備を補完できます。

ネットワークは、緊急チームが使用する現場映像、測位、その他のIPサービスを支援しながら、参加ノード間の分散型通信を維持できます。

ロボット点検

ロボットや無人地上システムにMAB82-36を搭載し、人が直接アクセスするには危険または困難な区域からライブ映像や運用データを送信できます。ロボットが制御位置から遠ざかるにつれて、マルチホップネットワークへ追加ノードを導入できます。

電力・遠隔地エンジニアリング

公益設備工事、測量、遠隔点検、インフラ保守は、山間部や通信接続が乏しい地域で行われることがあります。MANET無線機を搭載したUAVやモバイルプラットフォームは、恒久的な通信インフラを先に敷設することなく、一時的な無線接続を構築できます。

巡回・遠隔監視

巡回、点検、一時監視に使用するUAVや無人システムは、同じモバイルMeshネットワーク上で映像やデータを交換できます。任務中に運用場所や通信経路が変化する場合でも、柔軟な展開が可能です。

海事・オフショア運用

MAB82は、船舶、沿岸施設、オフショア作業区域周辺で使用されるUAVやその他のモバイルプラットフォームに組み込めます。従来の地上通信範囲が限られる場所では、空中ノードがより広いMANET構成に参加し、移動資産と一時指揮拠点を接続できます。

技術仕様

プラットフォーム統合向けコンパクト形状

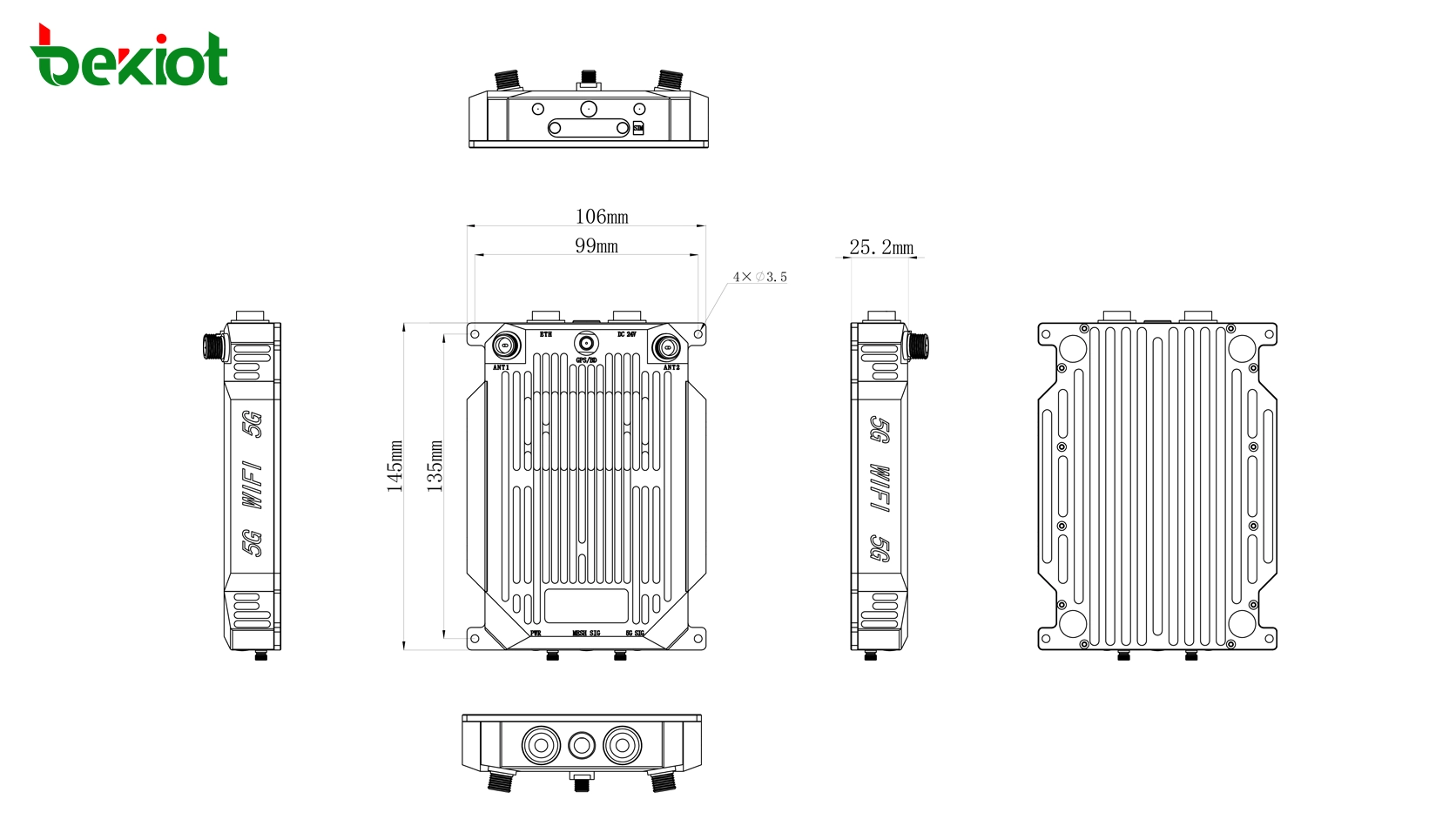

MAB82の寸法はアンテナを除いて約145 × 106 × 33 mm、重量はアンテナを除いて約508 gです。コンパクトな筐体により、利用可能なスペースやペイロード重量が重要となるUAV、ロボットプラットフォーム、その他のモバイル機器への設置に適しています。

導入上の利点

軽量なプラットフォーム統合

MAB82-36はアンテナを除く重量が約508 g、筐体サイズが145 × 106 × 33 mmとコンパクトで、ハンドヘルド機器や車載通信機器のような大型筐体を必要とせずUAVやその他のモバイルプラットフォームに組み込めます。

ポイント・ツー・ポイントを超えるネットワーク

一般的なUAVデータリンクは、通常1機の航空機と1つの地上エンドポイントを接続します。MAB82-36では、互換性のある空中・地上機器がマルチノードネットワークに参加し、他の機器が代替ルートや中継経路を提供できます。

空中・地上ノードを1つのネットワークへ

UAV、ロボットプラットフォーム、地上局、その他の互換MANET機器が同じネットワークに参加できます。複数のモバイルプラットフォームが相互に、かつ指揮側システムとも情報交換する必要がある現場構成を簡素化できます。

1つの広帯域レイヤーで複数サービスを提供

映像、音声、IPデータ、測位情報は同じ広帯域MANETインフラを共有でき、1つの無線ネットワークで複数の運用アプリケーションを支援できます。

拡張可能なネットワークアーキテクチャ

プロジェクトは少数の空中・地上ノードから開始し、カバレッジ、トポロジー、運用要件の拡大に合わせて中継機器やモバイル機器を追加できます。

FAQ

MAB82-36はUAV搭載専用ですか？

いいえ。コンパクトなサイズは空中プラットフォームへの統合に適していますが、電源、インターフェース、RF構成がプロジェクト要件を満たす場合、MAB82-36はロボットプラットフォーム、無人地上車両、移動通信機器、地上局にも組み込めます。

MAB82-36には固定の伝送距離がありますか？

このモジュールについて、すべての導入環境に共通する固定通信距離は規定されていません。有効距離は動作周波数、アンテナ種類と利得、アンテナ設置、飛行高度、地形、干渉、ノード配置、中継ノードの有無によって変わります。プロジェクトのカバレッジは、予定する運用環境に対するRF設計で評価する必要があります。

UAVへMAB82を搭載する際に考慮すべき点は何ですか？

統合時には、利用可能なペイロード容量、機器固定、24 V電源、アンテナ位置と間隔、ケーブル配線、放熱、他の搭載電子機器とのRF干渉の可能性を考慮する必要があります。機体構造や他の機器が意図する無線経路を不必要に遮らないようアンテナを設置してください。

複数のUAVで同じMANETネットワークを使用できますか？

MAB82はマルチノードネットワークに対応し、同一周波数構成で最大64ノードを収容できます。実際に同時稼働させるUAV数は、映像ビットレート、データトラフィック、チャネル帯域幅、中継トポロジー、ネットワーク内の他ノードが必要とする容量に基づいて計画する必要があります。

空中のMAB82は中継ノードとして動作できますか？

はい。互換MANETノードはルーティングと中継伝送に参加できます。そのため、位置とRF条件が適切であれば、空中ノードは離れたノード間に追加の通信経路を提供できます。

カメラやその他のIP機器をMAB82へ接続できますか？

MAB82は互換IP機器向けの100 Mbps Ethernetインターフェースを備えています。特定のカメラ、コントローラー、コンピューター、センサーがネットワーク上で動作できるかどうかは、そのIP設定、プロトコル、データレート、ネットワーク全体の設計によって決まります。

MAB82構成を選定する前にどのような情報が必要ですか？

有用なプロジェクト情報には、導入国、利用可能な周波数帯、UAVまたはホストプラットフォーム、必要な通信エリア、ノード数、飛行高度、想定映像ビットレート、アンテナ構成、必要なインターフェース、空中・ロボット・車載・地上ノードを組み合わせて運用するかどうかが含まれます。
