デュアル電源冗長システムとは、機器・システム・施設に2系統の独立した電源入力、2つの電源モジュール、または2つの電源を搭載し、一方の系統が故障・不安定になっても運用を継続できるようにする電源保護設計です。簡単に言えば、単一の電源供給に完全に依存するのではなく、機器に予備の電源経路を用意する仕組みです。これにより、電源供給の故障、ケーブルの不具合、電源の停止、または電源系統の片側に対する保守作業によるシャットダウンリスクを軽減できます。

現代の技術環境において、無停電電源はサービスの継続性と密接に関連しています。通信サーバー、産業用コントローラー、ネットワークスイッチ、拡声装置、インターホンゲートウェイ、監視端末、緊急通信機器などは、他の部分が正常に動作していても、唯一の電源経路が失われると使用不能になります。デュアル電源冗長システムは、単一の電路に依存する状態を解消し、電源供給層に耐障害性を構築することで、この弱点を補います。

このため、デュアル電源冗長システムは通信システム、データセンター、産業用オートメーション、交通インフラ、エネルギー施設、セキュリティプラットフォーム、病院、ミッションクリティカルな通信ネットワークで広く活用されています。単なるハードウェア機能ではなく、故障時、計画保守時、異常な運用条件下でも機器をオンライン状態に維持するための信頼性戦略です。

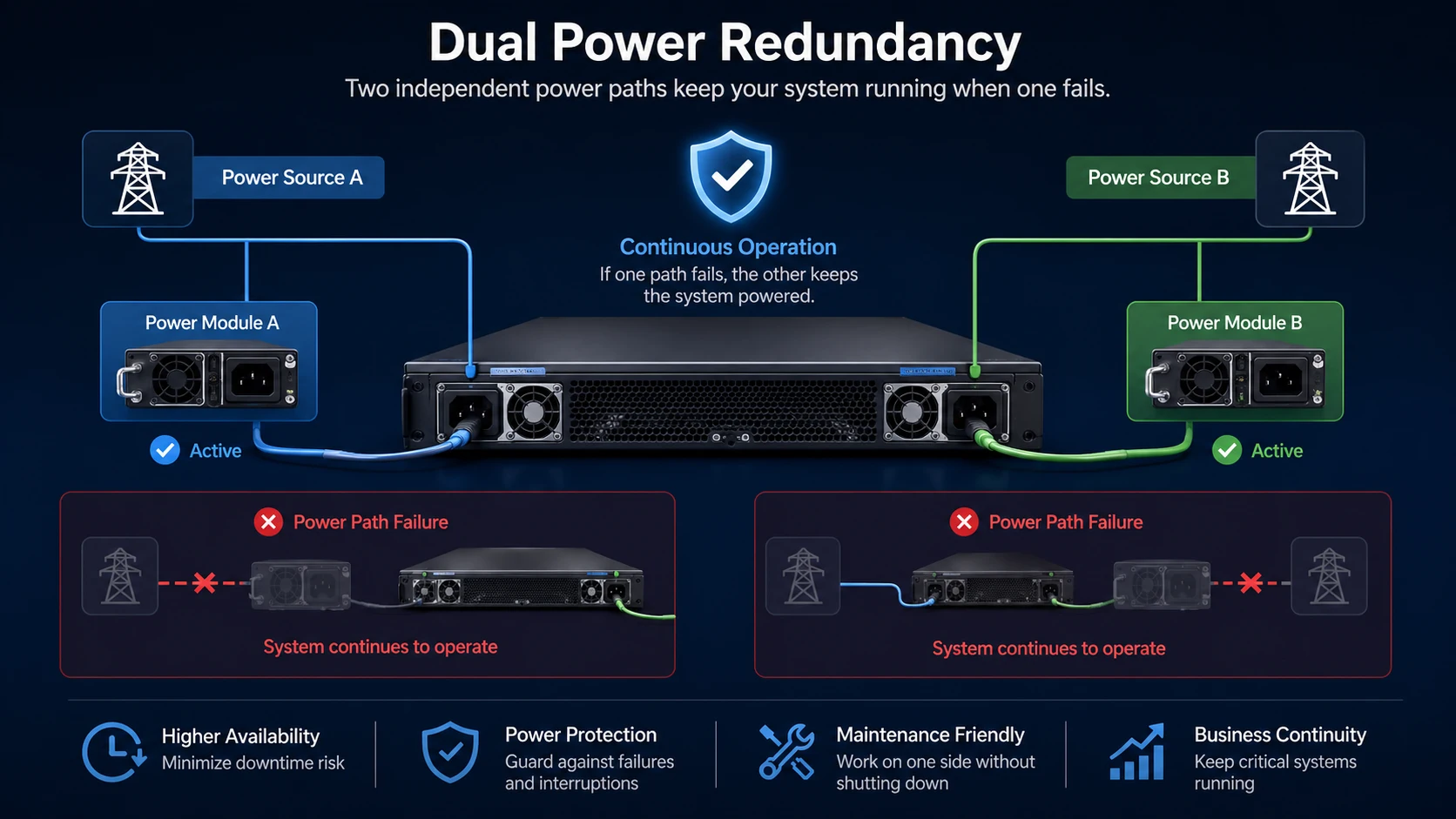

デュアル電源冗長システムとは

定義とコアコンセプト

デュアル電源冗長システムとは、機器またはシステムが2つの独立した入力・電源から電力を受電するように設計され、一方が使用不能になっても他方で運用を支えられる仕組みです。2つの経路は、独立したAC電源、独立したDC電源、冗長電源モジュール、主電源と予備電源システム、または整流器・バッテリー・UPS・現地電源分配システムを組み合わせた構成から供給されます。

核心的な考え方は「重複による継続性」です。単一の電源経路は単一障害点を生み出し、経路が遮断されると機器は即座に停止します。デュアル電源冗長システムでは、一方の経路の故障を事前に想定し、運用維持のための代替経路を常に確保することで、単一の部品・供給線・電源モジュールへの依存を減らします。

実用的なエンジニアリングの観点から、デュアル電源冗長システムの価値は耐障害性にあります。あらゆる故障を無害にすることは保証できませんが、局所的な電源トラブルが機器全体またはサービス全体を停止させるリスクを大幅に低減します。

デュアル電源冗長システムは、単に電源コネクターを追加するだけではありません。システムの生存に必要な条件として、単一電源経路を排除することを意味します。

重要機器における必要性

この仕組みが最も重要になるのは、ダウンタイムが運用に重大な影響を与える環境です。デスクトップアクセサリーの電源が切れても不便は限定的ですが、通信ゲートウェイ、産業用スイッチ、病院用端末、緊急通報サーバー、制御室プラットフォームが予期せず停電すると、サービス停止、アラーム故障、生産停止、インシデント対応の遅れなどが発生する可能性があります。

こうした環境では、可用性は利便性ではなく設計上の必須要件として扱われます。デュアル電源冗長システムは、単一電源の故障や1回の保守作業に対する機器の脆弱性を低減し、システムが適切に設計されていれば、管理者やエンジニアが完全停止のリスクを抑えながらサービス作業を実施できるように支援します。

このため、デュアル電源冗長システムは一般家庭用の基本的な機器ではなく、業務用・産業用グレードの機器に標準的に搭載されています。

デュアル電源冗長システムの仕組み

2入力・1系統の連続負荷

動作原理はシンプルです。機器は2つの電源入力または電源モジュールに接続されますが、内部負荷は統一された運用要件として安定した電力を受け続ける必要があります。システムは設計に応じて、利用可能な電源を監視・統合・優先順位付け・切り替えします。一部の製品では両方の入力が常時稼働し、内部回路が自動的に適切な経路から電力を供給します。その他の製品では、一方を優先電源とし、他方は待機または予備モードで動作します。

冗長システムはバックグラウンドで動作するため、通常運用時にユーザーが変化に気づくことはありません。一方の電源が失われると、残りの電源がシステムへの供給を継続します。設計の優れたプラットフォームでは、サービスを中断することなく、またはアプリケーションに影響しないほど極短時間で切り替えが行われます。

このため、冗長電源設計にはアラーム、ステータスインジケーター、管理通知機能が標準で搭載されています。機器はオンライン状態を維持しながら、一方の電源経路の故障を通知し、保守担当者が完全な冗長性が失われる前に問題を修復できるようにします。

冗長モジュール・電源・電源の多様化

デュアル電源冗長システムの実装方法は複数あります。同一筐体内に2つのホットスワップ対応電源モジュールを搭載する機器、独立した2系統のDC入力を備え別々の電源に接続できる機器、電源の多様化を基盤としたシステム（商用電源とUPS、二重整流器グループ、主電源+バッテリーバックアップ分配など上流の異なるインフラから供給）などがあります。

すべての冗長構成が同等の強度を持つわけではないため、具体的なアーキテクチャは重要です。脆弱な単一の上流回路に接続された2つのコネクターでは、真に独立した2つの電源と同じ耐障害性を得られません。上流の電源経路が多様化されているほど、実質的な冗長性は強化されます。

このためエンジニアは、機器レベルの冗長性とシステムレベルの冗長性を明確に区別します。機器がデュアル入力を備えていても、実質的なメリットは施設全体で上流のリスクを分離しているかどうかに依存します。

機器レベルでの冗長電源は価値がありますが、最も強力な保護は上流の電源経路全体が独立設計されている場合に実現します。

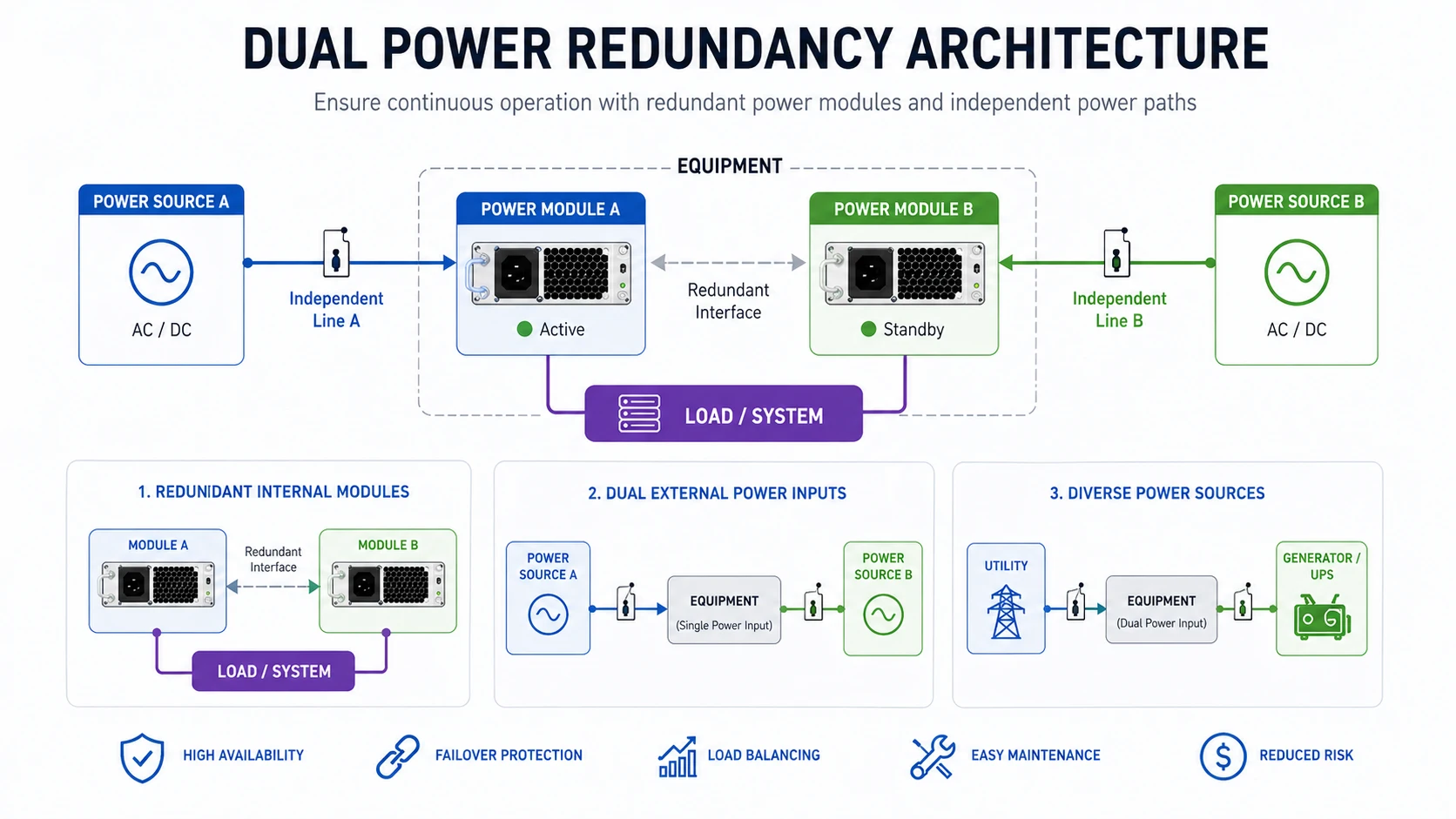

デュアル電源冗長システムの主な構成

1台の機器に内蔵された二重電源モジュール

一般的な構成の1つは、同一機器筐体内に2つの内蔵電源モジュールを搭載する方式です。設計に応じて両モジュールがアクティブで負荷を共有するか、一方が予備として動作します。一方のモジュールが故障しても、他方がシステムのサポートを継続します。この方式は通信機器、業務用スイッチ、産業用サーバー、通信コントローラー、ラックマウント型インフラ機器で広く使用されています。

このモデルのメリットはコンパクトな統合性です。冗長性が機器に直接組み込まれているため、導入が比較的容易です。またモジュールがホットスワップ対応の場合、現場での交換が簡単になり、技術者は機器をシャットダウンすることなく故障ユニットを取り外せます。

ただし全体的な耐障害性は依然として上流の電源供給構成に依存します。二重の内蔵モジュールは有用ですが、両方が実質的な多様性のない単一の上流電源から供給される場合、システムは広範な電源供給の故障に対して脆弱なままです。

二重外部入力と独立電源

もう1つの一般的な構成は、独立した電源経路に接続された二重の外部電源入力を使用する方式です。DC電源や現地の混合電源アーキテクチャで動作する産業用機器、通信端末、フィールドコントローラー、インフラ機器で特に一般的です。例えば、機器が別々の電源分配系統、または独立した整流器・バッテリーシステムから2系統の48V DC入力を受け入れる構成があります。

この設計は機器が上流の独立性を活用できるため、非常に効果的です。一方のブレーカー、ケーブル、電源、分配セグメントが故障しても、他方の経路は正常に動作し続けることができます。産業・通信環境では、現地レベルの電源耐障害性戦略に自然に適合するため、この方式が好まれます。

また保守計画の効率化にも貢献します。一方の電源を保守・切り離しても、他方の経路で機器のオンライン状態を維持できます。

デュアル電源冗長システムの導入メリット

ダウンタイムリスクの低減

最も明確な導入メリットはダウンタイムリスクの削減です。一方の電源経路が故障しても、システムには運用を継続するための代替経路が確保されています。これにより、局所的な電源故障、保守ミス、接続の緩み、モジュールの不具合、電源供給の遮断に対する機器の脆弱性が低減されます。短時間のサービス停止でもコストが発生する環境では、冗長電源の導入は最も重要な理由の1つとなります。

ダウンタイムの削減は、常時稼働が求められる通信システム、生産支援システム、インフラプラットフォームで特に価値があります。デュアル電源冗長システムを搭載した機器は、最初の電源トラブルで即座に停止するのではなく、故障の診断と修復中もオンライン状態を維持できます。

このメリットはすべての停止シナリオを解消するわけではありませんが、機器設計から主要な単一障害点のクラスを排除します。

保守時のサービス継続性向上

デュアル電源冗長システムは計画保守時のサービス継続性も向上させます。多くの施設では、技術者が電源モジュールの交換、分配経路の保守、試験のための上流系統の切り離しを行う必要があります。機器が単一電源に依存している場合、これらの作業には完全なサービス停止が必要です。正しく導入されたデュアル電源冗長システムでは、予備経路が運用を維持したまま作業を実施できます。

これにより保守時間枠の短縮、運用計画の簡素化、日常的なサービス手順に関するストレスの軽減が実現します。病院の通信、産業用制御ネットワーク、交通通信、重要IPシステムなど24時間稼働が必須で、稼働時間中の停止がスケジュール困難または許容できない環境で特に有用です。

実質的に、デュアル電源冗長システムは信頼性だけでなく保守性もサポートします。故障に耐えるだけでなく、必要な人的作業にも耐えられるシステムを実現します。

優れた冗長性は予期せぬ故障から保護するだけでなく、計画保守が稼働中のサービスに与える影響を軽減します。

その他の運用面でのメリット

信頼性認識の向上と顧客満足度強化

もう1つのメリットは、機器とそれを基盤とするサービスに対する信頼感の向上です。明らかに耐障害性を考慮して設計されたプラットフォームは、運用者、エンジニア、エンドユーザーから高い信頼を得られます。商業・産業環境では、通信・制御システムは機能だけでなく、ストレス下での可用性によって評価されるため、この信頼感は重要です。

重要インフラプロジェクトにシステムを導入するベンダーやシステムインテグレーターにとって特に重要です。デュアル電源冗長システムに対応した機器は、軽用途ではなく業務用導入を目的とした設計であることを明確に示し、プロジェクトの信頼性を強化し、全体ソリューションの評価を向上させます。

言い換えれば、冗長電源は技術的な保護手段であると同時に、高い信頼性設計の証でもあります。

高可用性アーキテクチャとの整合性向上

デュアル電源冗長システムは、大規模な高可用性戦略とも良好に整合します。多くの組織はすでにUPS、バッテリーシステム、二重ネットワーク経路、冗長サーバー、フェールオーバー通信リンクに投資しています。機器自体が単一電源入力に依存している場合、広範な耐障害性戦略は不完全なままです。

デュアル電源冗長システム搭載機器を導入することで、組織は機器レベルの設計と現地レベルの可用性計画の整合性を高められます。通信室、データセンター、産業用キャビネット、指令プラットフォーム、制御施設など、複数のシステム層で冗長性が求められる環境で特に有用です。

耐障害性アーキテクチャは、他の設計が排除しようとした弱点を、どの層も再導入しない場合に最も効果的に機能します。

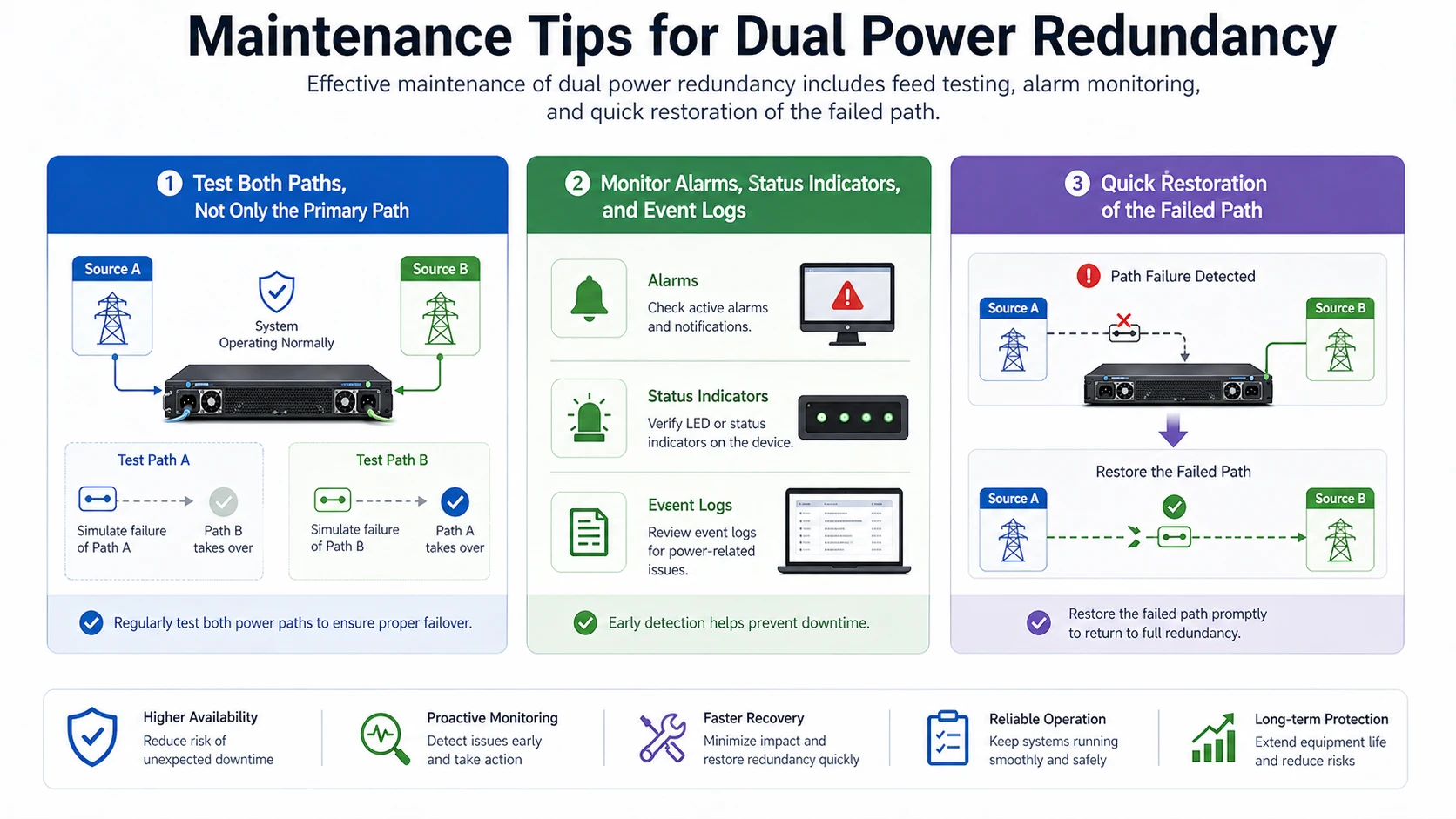

デュアル電源冗長システムの保守ポイント

主電源だけでなく両系統の経路を試験する

最も重要な保守ルールの1つは、両方の電源経路を定期的に試験することです。予備電源が実際の条件下で一度も検証されていない場合、冗長設計は実質的な保護効果を発揮しません。一部の環境では、機器がオンラインであることだけを根拠に予備入力が正常と判断されますが、実際には誰も気づかずに単一電源で動作しているケースがあります。

適切な保守には、一方の入力・モジュール・電源経路が取り外されたり切り離されたりした場合に、他方が負荷を支えられることを確認する管理された点検が含まれます。これは重要な運用中に無謀な試験を行うことではなく、適切な変更管理と運用リスクの認識に基づいた計画的な検証を意味します。

冗長機能は、両系統が正常に動作することが確認されて初めて信頼できるものになります。一方が紙上で存在するだけでは意味がありません。

アラーム・ステータス表示・イベントログを監視する

監視も同様に重要です。多くの冗長電源機器は、各電源経路の状態を示すLED、リレーアラーム、SNMPイベント、システムログ、管理アラートを提供します。これらの信号を無視してはなりません。機器は一方の電源経路で数日・数週間稼働し続けることができますが、その間に第2の経路がすでに故障している場合、システムは完全な冗長性を失った劣化状態になります。

保守チームはアラーム状態を速やかに確認し、冗長電源の喪失を無害な詳細として扱うのではなく、修理の優先事項として対応する必要があります。機器はまだ稼働していても、安全マージンはすでに減少しており、次の故障が実質的なダウンタイムを引き起こす可能性があります。

適切な保守とは、最初の故障がサービスを停止させなかったことを喜ぶだけでなく、速やかに冗長性を回復させることです。

長期的な信頼性を確保するためのベストプラクティス

電源の真の独立性を維持する

主要なベストプラクティスは、電源の実質的な独立性を保持することです。2つの入力を備えた機器を設置しても、最終的に両方が同じ脆弱な上流回路に依存している場合は不十分です。高い耐障害性が必要なアプリケーションでは、エンジニアは2つの電源が真に独立した保護経路、分配点、予備電源対応インフラから供給されているかを確認する必要があります。

この確認には、ケーブルの配線、ブレーカーのグループ化、端子の状態、現地のドキュメントも含まれます。機器のパネル上では冗長設計が正しく見えても、キャビネットや施設内の実際の配線方法によって効果が弱まるケースがあります。

真の冗長性は、製品仕様だけでなく電気的・物理的・運用的に存在する必要があります。

故障モジュールと経年部品を速やかに交換する

もう1つの重要なプラクティスは、故障または経年劣化した電源部品をタイムリーに交換することです。運用者が故障した電源モジュールや喪失した電源を長期間放置すると、冗長性による安心感が誤ったものになります。システムは動作し続けますが、真に冗長な状態ではなくなります。

予防保守時には、電源モジュール、コネクター、端子台、関連部品について熱ストレス、腐食、緩み、経年劣化の兆候がないか確認する必要があります。過酷な環境では、完全な故障が発生していなくても、これらの物理的状態が冗長設計の品質を徐々に損なう可能性があります。

長期的な信頼性は、冗長性を一度設置するだけでなく継続的に維持するものとして扱うことに依存します。

冗長性がシステムを保護するのは、予備経路が今日正常である場合に限られます。半年前に正常だっただけでは効果がありません。

デュアル電源冗長システムの活用シーン

通信・ネットワーク・データインフラ

通信インフラは高い稼働時間が求められるため、デュアル電源冗長システムは通信・ネットワーク機器で広く使用されています。コアスイッチ、産業用スイッチ、SIPサーバー、IP PBXプラットフォーム、ゲートウェイ、指令システム、通信コントローラーはすべて冗長電源経路のメリットを享受できます。電源層の故障は、音声サービス、シグナリング、拡声、アラーム、管理アクセスに同時に影響を与える可能性があります。

これらの環境では、冗長電源により機器を広範な高可用性要件に整合させられます。通信トラフィックは業務上または安全上重要な場合があるため、運用者は単一電源の喪失や電源モジュールの交換時にも稼働を継続できる機器を求めます。

このため、二重電源入力と冗長電源モジュールは、従来のサーバー機器だけでなく業務用通信インフラで標準的に使用されています。

産業用制御・公共施設・重要施設

産業用制御システム、公共施設、重要施設でも、機器が生産の継続性、監視、アラーム処理、現地運用を支えるため、デュアル電源冗長システムが活用されます。PLC関連通信、制御インターフェース、リモートI/Oユニット、監視ゲートウェイ、フィールド通信機器はすべて、運用環境における重要な可用性ポイントになり得ます。

これらの機器が単一の電源遮断で故障すると、可視性の低下、対応の遅れ、大規模なプロセスの混乱が発生する可能性があります。このため冗長電源は、IT的な稼働時間だけでなく現場での運用耐障害性にとっても価値があります。

特に、変電所、工場、交通システム、トンネル、公共施設、遠隔キャビネットなど、故障後の迅速な保守が困難な場所に設置される機器に有効です。

通信プロジェクトにおけるデュアル電源冗長システム

SIP・拡声・緊急通信システムでの役割

通信プロジェクトでは、音声処理、インターホン対応、拡声、緊急連携のために常時稼働が必要なシステムにおいて、デュアル電源冗長システムが特に重要です。単一の電源経路喪失による通信故障は、通常の機器停止よりも大きな影響を与える可能性があります。日常業務と緊急対応のワークフローの両方が中断されるためです。

SIPサーバー、指令プラットフォーム、ネットワークアンプ、インターホンコントローラー、緊急ヘルプポイントシステム、拡声ゲートウェイは、アーキテクチャ内での役割に応じて冗長電源設計のメリットを享受できます。これらのシステムでの目標は、機器の生存だけでなく広範な通信サービスの継続性です。

通信システム、産業用トランシーバー、SIPプラットフォーム、拡声インフラ、現地の重要音声ネットワークを含むBecke Telecomの過去のプロジェクトでは、デュアル電源冗長システムがサービス継続性の重要な導入に効果的な機能として活用されています。産業、トンネル、公園、交通、公共施設、緊急通信環境で使用される機器・プラットフォームは、停電が運用と安全対応に影響を与える可能性のあるエリアで動作するため、耐障害性の高い電源設計のメリットを享受します。

通信機器が、ネットワーク冗長性、UPSシステム、バッテリーバックアップDC電源、二重拠点運用制御を含む広範な高可用性アーキテクチャの一部である場合に特に重要です。このようなケースでは、デュアル電源冗長システムにより機器が全体ソリューションの耐障害性目標に整合し、弱点になることを防ぎます。

システム計画者にとって、電源冗長性は後回しにされる一般的な電気的詳細ではなく、通信設計自体の一部として考慮されるべきです。

課題と実践的な考慮事項

冗長性は無制限の耐障害性を意味しない

デュアル電源冗長システムは非常に価値がありますが、すべての可用性リスクを解決するわけではありません。両方の電源が同じ上流障害点に依存している場合、両方のモジュールが同じ内部故障にさらされている場合、施設全体ですべての電源が喪失した場合、機器レベルの冗長性だけでは不十分な場合があります。この設計は特定のクラスの故障を低減しますが、システムを無敵にするわけではありません。

このためエンジニアは実際の故障モデルを評価する必要があります。機器が2つの入力を備えているかどうかだけでなく、その2つの入力が実際にどのような故障から保護しているかが重要です。適切な計画とは、「デュアル電源」がすべてのシナリオで自動的に完全な継続性を意味すると想定するのではなく、冗長設計の現実的な限界を理解することです。

要するに、冗長性は耐障害性を向上させますが、それでもより大きな可用性戦略の中に位置づける必要があります。

不適切な配線がメリットを損なう可能性

もう1つの実践的な問題は導入品質です。機器がデュアル電源冗長システムに対応していても、不適切な配線、誤った電源分配、緩んだ端子、ラベリングの不足、不明確な保守手順によりメリットが損なわれる可能性があります。場合によっては、両方の電源が誤って同じ回路に接続されたり、一方の経路が最初から正しく接続されていなかったりするケースがあります。

このため導入時には、機器を設置しただけで冗長機能が自動的に有効になると想定するのではなく、ドキュメント作成、ラベリング、検証、導入後試験を実施する必要があります。導入品質により、冗長性が実際に存在するか、理論上だけかが決まります。

サービスが重要であるほど、冗長電源設計がアーキテクチャの意図通りに実際に実装されているかを確認することが重要になります。

まとめ

デュアル電源冗長システムは、機器に単一ではなく2系統の独立した電源経路を提供する電源耐障害性設計であり、ダウンタイムリスクを軽減し、故障時・保守時のサービス継続性を向上させます。その重要性は、単一の電源経路喪失で即座にシステムが停止してはならない通信、産業、インフラ、ミッションクリティカルな環境で最大になります。

主な導入メリットには、サービス停止リスクの低減、保守作業のサポート強化、高可用性アーキテクチャとの整合性向上、重要機器に対する信頼感向上が含まれます。同時に、デュアル電源冗長システムの実質的な価値は、適切な導入、電源の真の独立性、アクティブな監視、故障経路のタイムリーな保守に依存します。

信頼性の高い通信・運用システムを設計する組織にとって、デュアル電源冗長システムは単なる仕様項目ではありません。最初の電源経路が使用不能になった場合にも機器を有用な状態に保つ実践的な信頼性対策です。

よくある質問

デュアル電源冗長システムを簡単に説明すると？

簡単に言うと、機器に2つの電源入力または電源経路を搭載し、一方が故障しても稼働を継続できる仕組みです。予備経路により、単一の電源トラブルによる停止リスクを軽減できます。

稼働時間が重要な業務用機器で一般的に使用されています。

デュアル電源冗長システムの主なメリットは？

主なメリットは、ダウンタイムリスクの低減、保守時の継続性向上、重要システムの信頼性強化、広範な高可用性設計との整合性向上です。

通信、産業、ネットワーク、緊急通信環境で特に有用です。

デュアル電源冗長システムの保守項目は？

保守には、両方の電源経路の試験、アラームと劣化状態の監視、配線品質の確認、故障電源モジュールの迅速な交換、2つの電源が真に独立していることの確認が含まれます。

冗長性は、予備経路が正常で検証済みの場合に限り効果を発揮します。物理的に存在するだけでは不十分です。
