ダイカストアルミニウム製エンクロージャは、溶融したアルミニウム合金を高圧下で精密金属金型に射出して成形した保護ハウジングです。その結果、衝撃、粉塵、水、腐食、および一般的な環境ストレスから電子機器、電気機器、通信機器を保護できる、剛性が高く正確な形状のエンクロージャが得られます。ダイカストアルミニウムは構造的強度と比較的低い重量、優れた耐食性を兼ね備えているため、屋外用デバイス、産業用端末、分電箱、インターホンハウジング、ネットワーク機器、制御モジュールなど、フィールドに設置される多くの製品で広く使用されています。

実際の製品設計において、エンクロージャは単なる外殻ではありません。耐久性、侵入保護（IP）、熱挙動、使用寿命、設置方法、保守信頼性に影響を与えます。脆弱なエンクロージャは、それ以外は優れたデバイスでも、特に産業、海洋、輸送、公共事業、または屋外露出環境においてその性能を損なう可能性があります。対照的に、強固なエンクロージャは、機械的ストレス、気象暴露、過酷な動作条件下での製品の生存性と安定性を高めます。

これが、ダイカストアルミニウム製エンクロージャがより頑丈な機器を必要とする分野で一般的である理由です。産業用通信、セキュリティシステム、交通インフラ、エネルギー施設、屋外ネットワーキング、緊急通報ステーション、そしてプラスチックハウジングでは同じ機械的信頼性や長期的な環境性能が得られない過酷環境エレクトロニクスなどで採用されています。

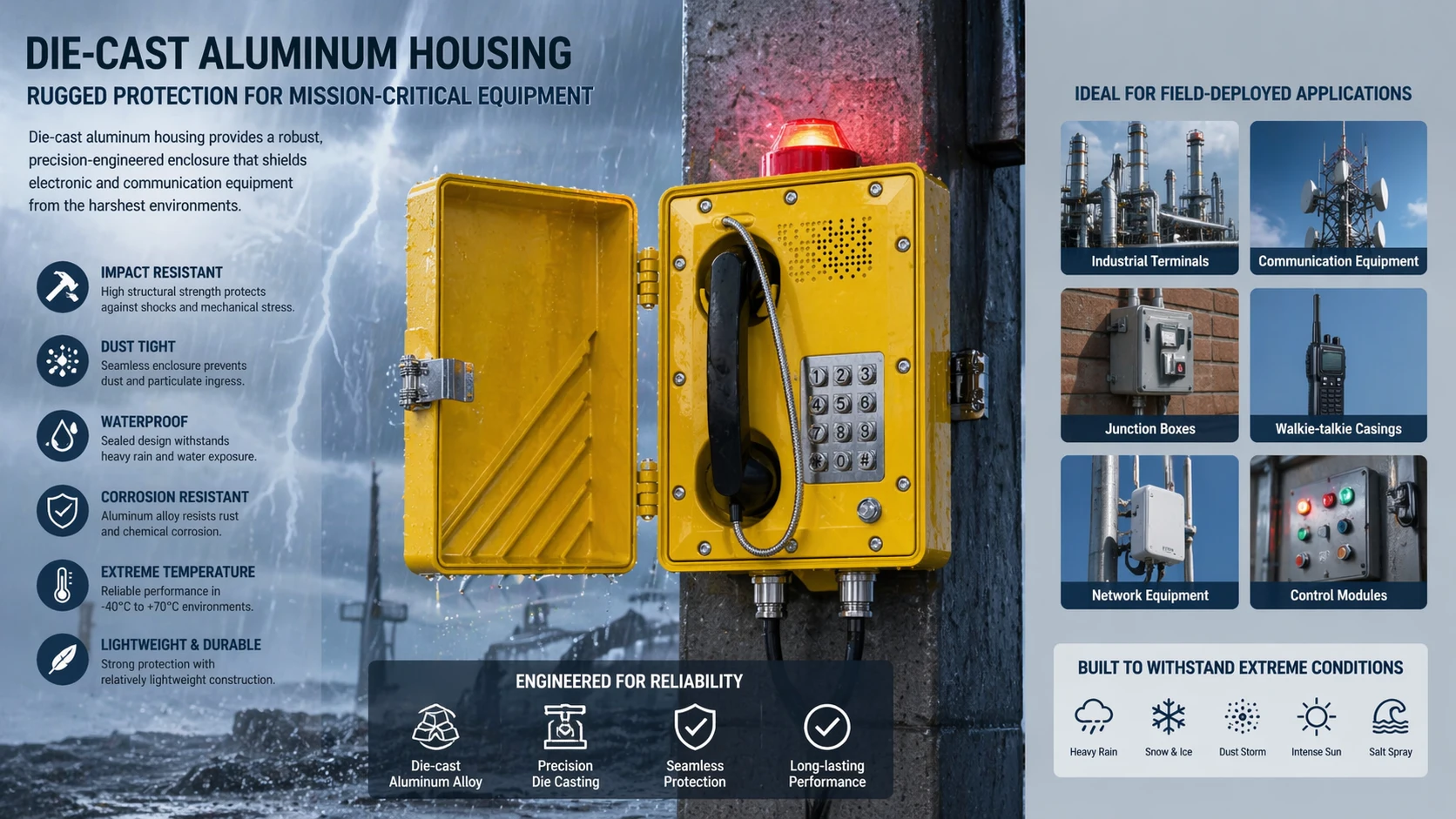

ダイカストアルミニウム製エンクロージャとは何か？

定義と中核的な意味

ダイカストアルミニウム製エンクロージャは、溶融アルミニウム合金を加圧下で硬化した金型キャビティに射出するダイカスト法によって製造される金属製ハウジングです。冷却・固化後、金型から取り出された部品は、用途に応じて機械加工、コーティング、ガスケット装着、穴あけ、その他の仕上げ処理が施される場合があります。このプロセスにより、メーカーは再現性のある寸法、統合された構造的特徴、および比較的複雑な形状のエンクロージャ本体を生産できます。

この製品の中核的な意味は「保護による収容」です。エンクロージャは、回路基板、端子、センサー、アンプ、電源ユニット、通信モジュール、制御インターフェースなどの内部コンポーネントを保持・保護するように設計されています。機械的シールドを提供し、デバイスが粉塵、湿気、物理的ストレスにどの程度耐えられるかを決定する密閉境界の形成を支援します。

多くの用途において、エンクロージャは製品のアイデンティティや設置の実用性にも貢献します。取り付け耳、ケーブル入口エリア、カバーの形状、ガスケット圧縮面、壁厚などはすべて、フィールドでのデバイスの性能に影響を与える可能性があります。

ダイカストアルミニウム製エンクロージャは、単なるハウジング材料の選択ではありません。それは、実際の動作条件でデバイスがどのように生き残るかを形作る、構造的かつ環境保護に関する決定です。

アルミニウムダイカストが一般的な理由

アルミニウムダイカストが一般的なのは、強度、製造性、寸法安定性、耐食性のバランスに優れているからです。多くのプラスチックハウジングと比較して、ダイカストアルミニウムはより高い耐衝撃性を提供し、露出の多い場所や要求の厳しい現場での信頼性が高まります。より重い金属加工アプローチと比較して、繰り返し形状や統合設計機能の効率的な生産をサポートします。

また、鋳造にリブ、ボス、ねじ切り領域、シール面を組み込めるため、堅牢でコンパクトなハウジングを製造できる点でもエンクロージャ設計に適しています。これにより組み立ての複雑さが軽減され、大量生産における品質管理が向上します。

屋外または産業用通信製品では、これらの利点が特に重要です。インターホンステーション、産業用電話、ページング端末、アクセスユニット、フィールドコントローラなどのデバイスは、単に電子機器を覆うだけでなく、システムを長年にわたる環境暴露から保護するハウジングに依存しています。

ダイカストアルミニウム製エンクロージャの製造方法

ダイカストプロセスと基本製造工程

ダイカストプロセスは、アルミニウム合金を溶解し、加圧下でスチール金型に射出することから始まります。金型キャビティは固定形状であるため、エンクロージャ本体は部品ごとに比較的安定した寸法で形成されます。金属が冷却されると、鋳造品は取り出され、バリを取り除き、追加の仕上げ工程に備えます。

鋳造後、エンクロージャはねじ穴、ケーブル入口、取り付け面、精密接触領域を仕上げるための機械加工工程を経ることがあります。その後、耐食性と外観を向上させるために粉体塗装、塗装、クロメート処理、またはその他の表面仕上げが施されます。シール、ねじ、カバー、窓、ケーブルグランド、付属品は製品設計に応じて後から追加されます。

この順序は重要です。なぜなら、エンクロージャの性能はベース金属だけに依存するものではないからです。鋳造品質、機械加工精度、ガスケット設計、仕上げ処理はすべて、最終製品がフィールドで良好に機能するかどうかに影響します。

性能に影響する設計特徴

いくつかの設計特徴は、ダイカストアルミニウム製エンクロージャの性能に強く影響します。壁厚は強度と重量に影響します。リブ構造は剛性を向上させることができます。カバーの位置合わせとねじ配置はガスケットの圧縮に影響します。ケーブル入口の設計はシーリングの維持のしやすさに影響します。表面コーティングは特に屋外や海岸環境での耐食性能に影響します。

内部レイアウトも重要です。エンクロージャは、保護構造を弱めることなく、コンポーネント、熱の移動、取り付けハードウェア、配線のために十分なスペースを確保する必要があります。エンクロージャが産業用通信や屋外電子機器を意図している場合、設計は耐破壊性、水の排出、結露挙動、保守アクセスも考慮する必要があります。

これらの詳細は、エンクロージャの選択が単なる素材の問題ではない理由を示しています。それは、全体的な保護設計と、その設計が設置環境にどのように適合するかという問題です。

ダイカストアルミニウム製エンクロージャの強度は、素材と、その素材を信頼性の高い保護構造に変える幾何形状の両方から生まれます。

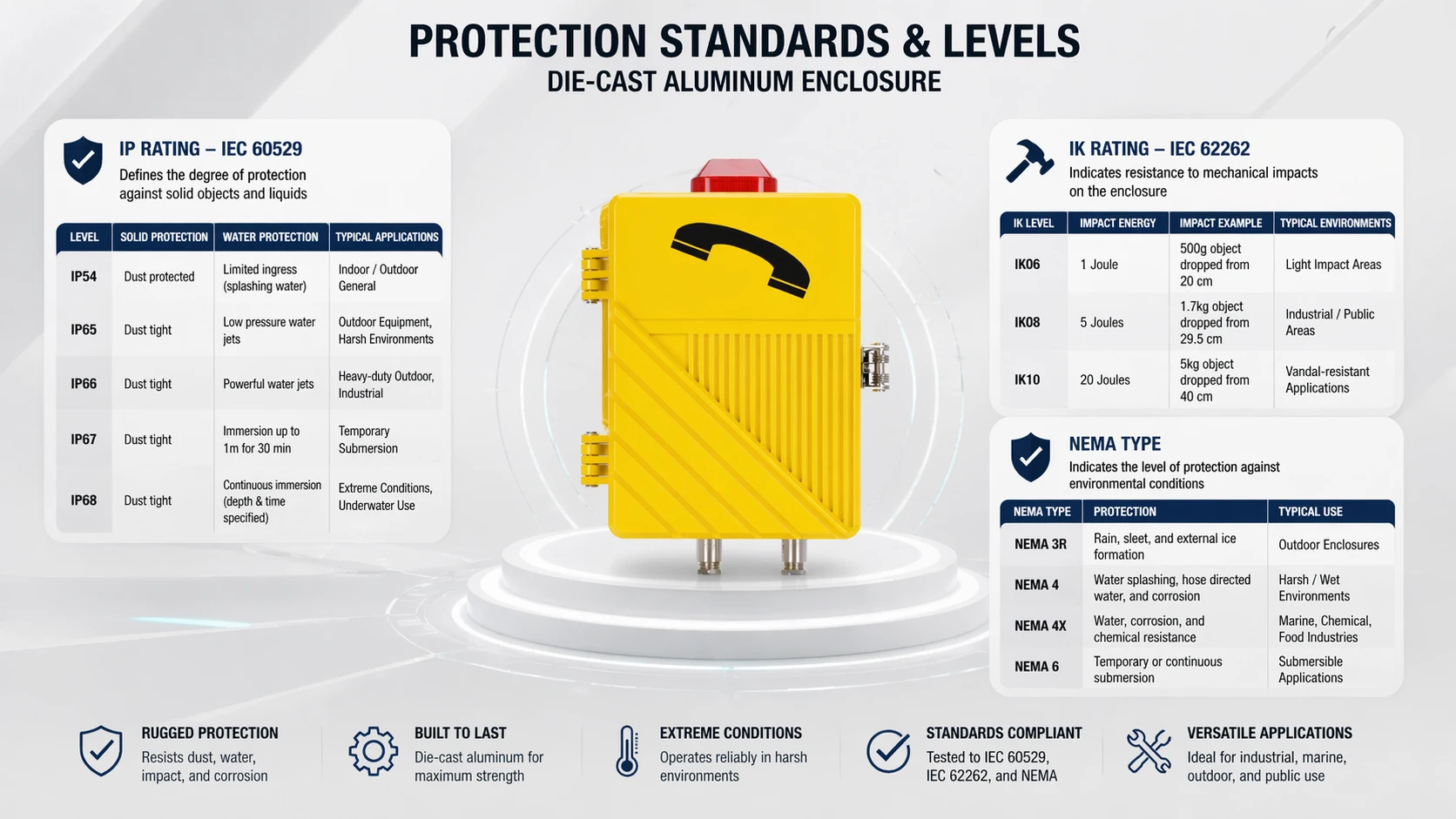

主要規格と保護等級

IP等級とIEC 60529

エンクロージャ保護に関連する最も重要な規格の1つはIEC 60529であり、これはIPコードを使用してエンクロージャが提供する保護の度合いを分類します。実用的には、これがダイカストアルミニウム製エンクロージャがIP65、IP66、IP67などの等級で説明されることが多い理由です。

これらの等級は、エンクロージャが特定の材料で作られていることを意味するものではありません。その代わり、適切にテストされたときに、エンクロージャ全体の設計が固形粒子の侵入と水の侵入にどの程度耐えるかを説明しています。ダイカストアルミニウム本体は高いIP性能をサポートするのに役立ちますが、ガスケットの品質、組み立て精度、ケーブルシーリング、カバー設計も同様に重要です。

購入者とエンジニアにとって重要なポイントは、IP等級はマーケティング上の飾りではないということです。それは環境シーリング性能を表現する標準化された方法であり、外観や見出しの価値のためだけに選択されるのではなく、実際の設置条件に合わせるべきです。

IK等級、IEC 62262、およびNEMAタイプに関する考慮事項

機械的衝撃保護は、一般にIEC 62262で定義されたIKコードを使用して説明されます。これは、外部からの機械的衝撃に対するエンclosuresの保護度をカバーします。実用上、耐衝撃性が重要な場合に、堅牢なダイカストアルミニウム製ハウジングがIK08やIK10などのIK等級と関連付けられることが多いのはこのためです。

金属構造だけでは特定のIKレベルを自動的に保証するわけではありませんが、基本的なプラスチックハウジングよりも頑丈なエンクロージャ本体を必要とする用途では、ダイカストアルミニウムは強力な候補材料となります。

北米の文脈では、エンクロージャの議論は電気機器用エンクロージャの分類と説明をカバーするANSI/NEMA 250を参照することもあります。NEMAタイプの参照は有用ですが、IPコードの直接の1対1の代替として扱うべきではありません。NEMAとIPの等級は関連していますが、完全に同等ではなく、慎重に比較する必要があります。

ダイカストアルミニウム製エンクロージャが使用される理由

強度、剛性、屋外耐久性

メーカーがダイカストアルミニウム製エンクロージャを使用する主な理由の1つは、構造的信頼性です。アルミニウム鋳造ハウジングは、多くの軽荷重プラスチック代替品よりも、変形、衝撃、一般的なフィールドでの酷使に耐える剛性ボディを提供できます。これは、屋外壁掛けデバイス、露出した産業用端末、道路脇の機器、公共または過酷な環境に設置された通信デバイスにとって特に重要です。

屋外耐久性ももう一つの大きな理由です。適切に仕上げられシールされると、ダイカストアルミニウム製エンクロージャは、雨、粉塵、日光、温度変化、空中浮遊汚染物質にさらされる環境での長期的な使用をサポートできます。エンクロージャはすべての環境課題を排除するわけではありませんが、要求の厳しい条件下での生存のためのより強力な出発点を製品に与えます。

多くの機器クラスにおいて、この耐久性は使用寿命、保守間隔、フィールド交換頻度に直接影響します。そのため、エンクロージャは小さな梱包詳細ではなく、主要な信頼性要因となります。

耐食性と保護仕上げの可能性

アルミニウムは、特に適切な表面処理と組み合わせた場合の耐食挙動からも魅力的です。環境に応じて、ダイカストアルミニウム製エンクロージャは粉体塗装、塗装、化学処理、またはその他の仕上げを施して、耐候性、工業環境雰囲気、塩分暴露に対する耐性を向上させることができます。

これは、すべてのアルミニウムエンクロージャがあらゆる環境で同等に機能することを意味するものではありません。沿岸地域、化学地域、高汚染地域では、依然として慎重な材料と仕上げの選択が必要です。それでもなお、ダイカストアルミニウムは、一部の軽量ハウジング材料では実現が難しい、より耐候性・耐食性に優れた製品を構築するための強力なプラットフォームをメーカーに提供します。

実際のアプリケーションでは、これは屋外通信、工場フロア機器、公共事業インターフェース、海洋隣接施設、輸送インフラにおいて重要であり、機器を屋内条件だけでは保護できません。

過酷な環境では、エンクロージャはしばしば製品防御の最初で最も重要なラインの1つです。

実際の製品における一般的な保護レベル

産業用および屋外用の代表的なIP等級

実際の製品カテゴリでは、ダイカストアルミニウム製エンクロージャは産業用または屋外用を意図したIP等級と組み合わせられることがよくあります。IP65は一般に粉塵の侵入および水噴流に対する保護に関連付けられます。IP66はより強力な水噴流耐性が必要な場合に選択されます。IP67は一時的な浸漬保護が関連する場合に選択されることがあります。正しい選択は、普遍的な「最高」評価ではなく、設置の現実に依存します。

エンジニアは、より高い数値がすべての状況で自動的に優れていると見なさないように注意する必要があります。シェルターの下に設置された製品は、露出した海岸壁や高圧洗浄活動の近くに設置されたものと同じシーリングレベルを必要としない場合があります。適切な評価は、不必要なコストや設計トレードオフを生み出すことなく、環境リスクに一致するものです。

これが、エンクロージャの選択がカタログ比較だけでなく、設置分析から始まるべき理由です。

代表的なIK評価と頑丈さへの期待

機械的酷使が懸念される場合、設計者はIK評価されたエンクロージャ性能も探すことがあります。公共向けヘルプポイント、産業用端末、トンネル通信デバイス、輸送機器、壁掛け屋外電子機器は、工具、偶発的接触、または故意の破壊行為による衝撃リスクに直面することがよくあります。

ダイカストアルミニウムは、ベース材料と構造がより頑丈な製品コンセプトをサポートできるため、そのような環境で好まれることがよくあります。ただし、耐衝撃性は依然として厚さ、形状、取り付け、カバー設計、および窓や開口部などの弱点に依存します。強力なハウジングコンセプトは常に合金選択だけでなく、全体の設計の結果です。

これが、製品評価は金属ボディ単独で頑丈さを定義すると仮定するのではなく、アセンブリ全体を考慮するべき理由です。

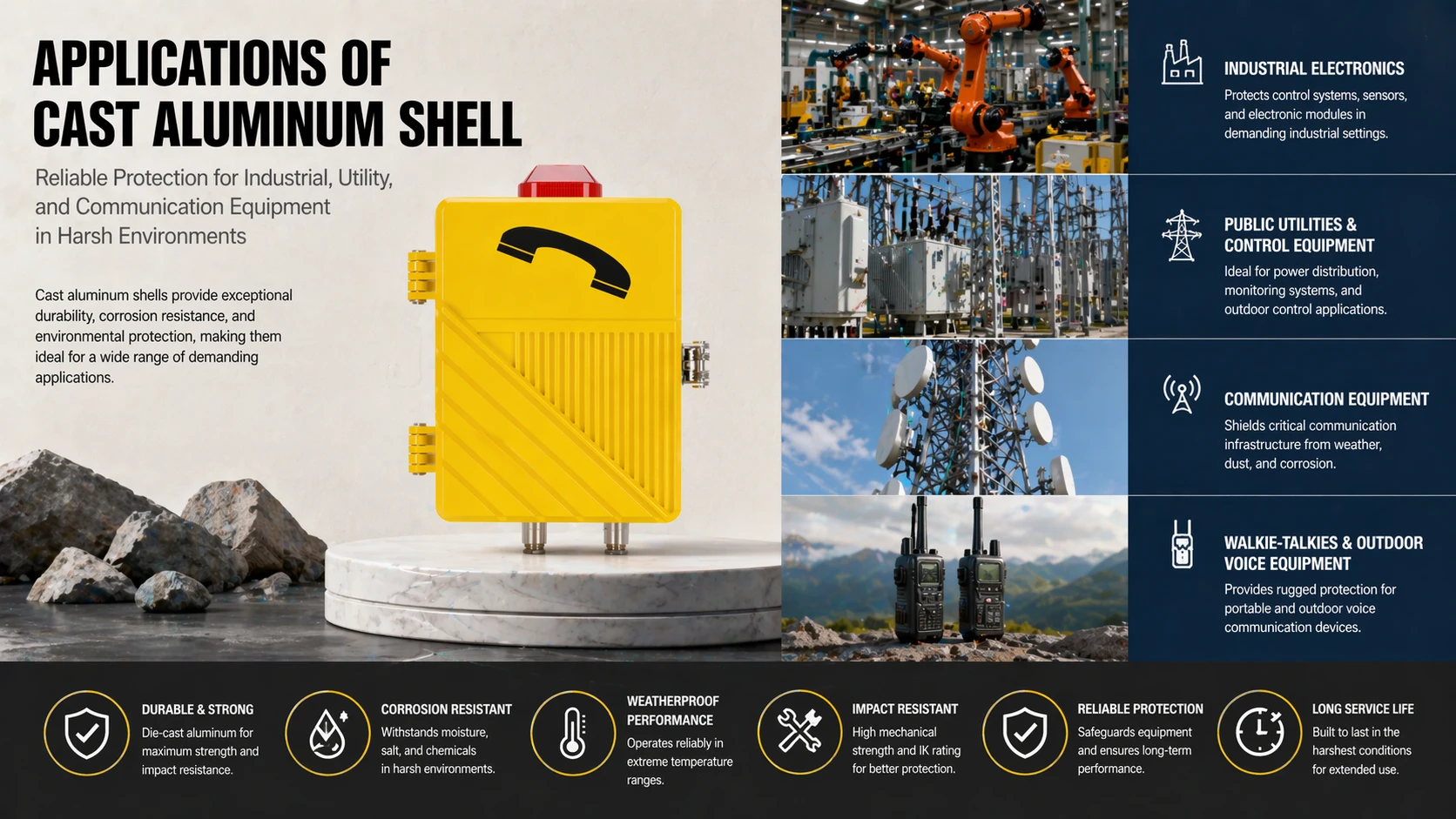

ダイカストアルミニウム製エンクロージャの用途

産業用電子機器、公共事業、制御機器

ダイカストアルミニウム製エンクロージャは、産業用電子機器および制御システムで広く使用されています。これらの環境では、機器が粉塵、振動、気象、化学雰囲気、機械的接触、または長期間の無人運用にさらされることが多いためです。分岐デバイス、フィールドコントローラ、監視ユニット、センサーインターフェース、公共事業側端末、ローカル操作ボックスは、より強力なエンクロージャ構造から恩恵を受けることがよくあります。

公共事業およびインフラ部門も堅牢なハウジングに依存しています。機器は保守アクセスが制限された状態で屋外に何年も設置される可能性があるためです。そのような場合、エンクロージャの耐久性は保護だけでなく、ライフサイクルコストとフィールド信頼性にも影響します。

これにより、環境そのものが製品の運用上の課題の一部となる場合に、ダイカストアルミニウムは実用的な選択肢となります。

通信デバイス、インターホン、屋外用音声機器

ダイカストアルミニウム製エンクロージャは、産業用、公共用、または露出環境向けの通信製品でも非常に一般的です。屋外インターホンステーション、ヘルプポイント、SIPページング端末、緊急通信デバイス、過酷現場用電話は、標準的なオフィスデバイスよりも強力なシーリングと耐衝撃性をサポートできるハウジングを必要とすることがよくあります。

この分野では、Becke Telcom製品はダイカストアルミニウム製エンクロージャの考え方が関連する自然な例です。産業用SIPインターホン、屋外通信エンドポイント、過酷環境音声デバイスは、要求の厳しい設置におけるIP保護、機械的耐久性、より長いフィールドライフをサポートするために、頑丈なハウジング設計に依存することがよくあります。

これは特に、トンネル、キャンパス、交通サイト、公共事業エリア、港湾、工場、屋外安全通信プロジェクトで関連性が高く、エンクロージャの完全性がシステムの信頼性に直接影響を与えます。

適切なダイカストアルミニウム製エンクロージャの選び方

エンクロージャを環境に合わせる

エンクロージャ選択の最初のルールは、ハウジングを実際の環境に適合させることです。屋内と屋外の設置は同じリスクに直面するわけではありません。乾燥したutility room、高圧洗浄エリア、海洋隣接サイト、粉塵の多い作業場、公共廊下はすべて異なる要求を課します。したがって、正しいエンクロージャの選択は、粉塵暴露、水暴露、機械的酷使リスク、腐食可能性、および保守の現実に依存します。

ここでIP、IK、および時にはNEMAタイプの参照が有用になります。それらは環境リスクをより構造化されたエンclosure要件に変換するのに役立ちます。目標は、デフォルトで利用可能な最高評価を指定することではなく、適切なマージンと信頼できるテストに裏付けられた保護で実際の条件に対処するハウジングを選択することです。

優れたエンクロージャ選択プロセスは、カタログの美学ではなく、サイトの条件から始まります。

素材だけでなく全体を見る

購入者は「ダイカストアルミニウム」という言葉だけでなく、さらに先を見る必要があります。素材は重要ですが、それがすべてではありません。ガスケットの品質、カバーの固定、機械加工精度、ケーブルグランド設計、排水コンセプト、コーティングタイプ、取り付け方法はすべて、設置後にエンクロージャが良好に機能するかどうかに影響します。

また、サービスニーズを考慮することも重要です。強力であるが保守が難しいエンクロージャは、より長いダウンタイムを生み出す可能性があります。開けやすいが再シールが不十分なものは、長期的な保護を損なう可能性があります。最良の選択は、保護、使いやすさ、設置の実用性、期待されるライフサイクルのバランスをとることです。

言い換えれば、適切なダイカストアルミニウム製エンクロージャとは、その全体設計が機器、サイト、および運用上の期待に適合するものです。

材料選択は保護の物語を始めますが、シーリング設計、機械加工品質、および設置状況は、その物語が現場でどのように終わるかを決定します。

結論

ダイカストアルミニウム製エンクロージャは、アルミニウム合金を固定金型に圧力鋳造して作られた耐久性のある保護ハウジングです。適切に設計・仕上げられた場合、強力な機械的保護、良好な寸法安定性、有用な耐食性、より信頼性の高い環境シーリングをサポートできるため、広く使用されています。

その実用的価値は、産業用電子機器、公共事業、屋外通信、過酷環境機器において特に明確になります。ハウジングは一般的な暴露だけでなく、粉塵、水、衝撃、長期的な気象ストレスからも保護しなければならないことが多いからです。

エンジニア、購入者、プロジェクト計画者にとっての重要な教訓は単純です。ダイカストアルミニウム製エンクロージャは単なる箱ではありません。それは製品が現実の世界でどれだけ生き残り、性能を発揮するかに強く影響する保護システムの構成要素です。

よくある質問（FAQ）

ダイカストアルミニウム製エンクロージャはどのような用途に使用されますか？

ダイカストアルミニウム製エンクロージャは、環境暴露や機械的ストレスから電子機器、電気機器、通信機器を保護するために使用されます。産業用制御、屋外電子機器、インターホン、公共事業デバイス、ネットワーク機器、過酷環境通信端末で一般的に使用されています。

その主な価値は、多くの軽荷重代替品よりも強力で耐久性の高いハウジング構造を提供することです。

ダイカストアルミニウム製エンクロージャは自動的に高いIP保護を意味しますか？

いいえ。材料だけではIP等級は決まりません。IP保護は、シーリング面、ガスケット、カバーのフィット、ケーブル入口設計、組み立て品質を含む、エンクロージャ全体の設計とテスト性能によって決定されます。

ダイカストアルミニウムは強力なエンクロージャをサポートするのに役立ちますが、最終的なIP結果は製品の完全な設計に依存します。

NEMAとIPの等級は同じものですか？

いいえ。NEMAとIPの等級は目的において関連していますが、完全に同等ではありません。

そのため、エンジニアは単純な1対1の変換を想定するのではなく、慎重に比較する必要があります。
