T1デジタルトランクは、顧客側の機器と通信事業者ネットワーク間で音声とデータを伝送するために広く用いられる専用通信回線です。従来の企業内電話システムにおいて、構内交換機（PBX）を公衆網に接続する基盤技術の1つとして重要な役割を果たしてきました。広域の通信インフラにおいても、ポイントツーポイント接続、チャネル分割サービス、企業級WAN伝送のための安定したデジタルアクセス手段として活用されてきました。

現在では多くの企業がSIPトランキングや光ファイバアクセス、フルIP音声ネットワークへ移行していますが、T1デジタルトランクは依然としてレガシーな企業システム、重要施設、農村部の設備、産業現場、そして旧型機器を継続使用する移行プロジェクトで見られます。T1デジタルトランクの動作原理を理解することは、既存システムの保守だけでなく、アップグレード計画、レガシー機器との相互接続、リプレース戦略の判断においても役立ちます。

T1デジタルトランクの基礎知識

T1デジタルトランクの意味

T1デジタルトランクはTキャリアシステムに基づくデジタル伝送サービスで、標準的な回線速度は1.544Mbpsです。北米圏の通信網では、1回線のT1回線が64kbpsの独立したチャネル24系統で構成され、これをDS0チャネルと呼びます。これらのチャネルは、サービス設定と接続機器の構成に応じて、音声用、データ用、または両用として利用できます。

音声用途でT1デジタルトランクと言う場合、通常は企業の電話システムと公衆交換電話網（PSTN）を結ぶ通信事業者提供のデジタル接続を指します。複数のアナログ回線を使用する代わりに、1本のデジタル回線で複数の同時通話を処理できるため、回線効率が向上し、トランク管理が簡素化され、企業電話機器向けに規格化されたインターフェースを提供できます。

企業アクセス技術としてのT1

T1の重要性は電話通信に限りません。長年にわたり、専用線によるデータ接続、支店間リンク、専用インターネットアクセス、通信事業者サービスへの接続回線としても活用されてきました。帯域幅が固定で専用回線であるため、ベストエフォート型の共有アクセスサービスと比べ、性能の予測可能性と運用安定性が高い特徴があります。

音声システムでは、T1形式により事業者と企業がチャネルをクリーンなデジタル形式で集約できました。データシステムでは、同じ伝送モデルがルーター、CSU/DSU、プライベートWAN接続に対応しました。この両用性が、T1が長期間普及し続けた理由の1つです。レガシー音声アーキテクチャと初期のデジタルネットワークの両方に、単一の理解しやすいサービスモデルで対応できたためです。

現在では多くの市場でレガシーなアクセス方式とみなされていますが、旧式PBX、警報システム、支店用ルーター、事業者ハンドオフ設計などがT1を基盤に構築されているため、実務的な技術設計の現場では依然として重要です。こうした環境では、トラブルシューティング、リプレース計画、ネットワークドキュメント作成にT1の実務知識が不可欠です。

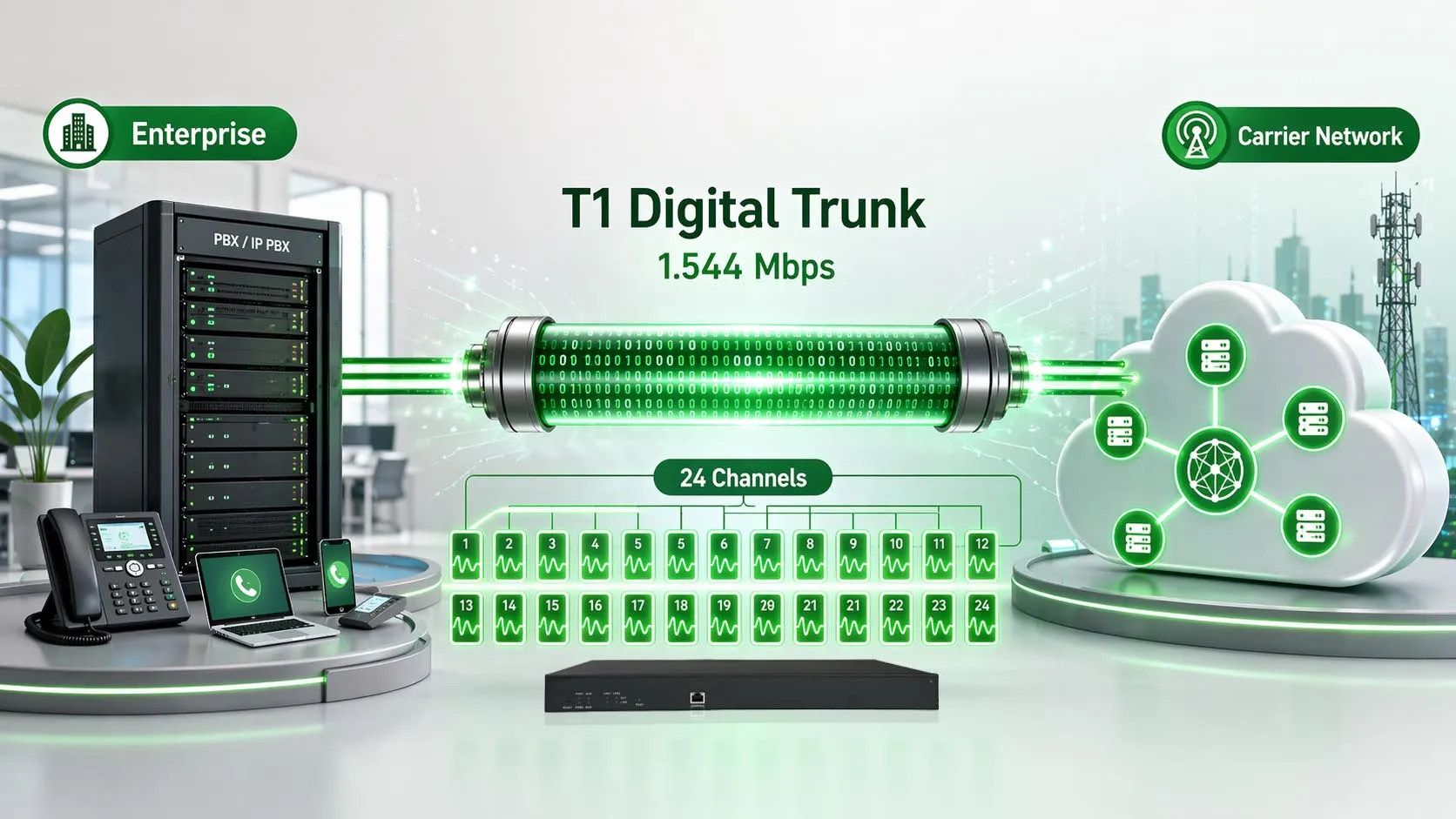

T1デジタルトランクは、企業機器と通信事業者ネットワーク間を規格化されたデジタル回線で結び、複数チャネルの同時伝送を実現します。

T1デジタルトランクの主な特長

24チャネル構成と予測可能な容量

T1デジタルトランクの最大の特徴は24チャネルアーキテクチャです。各チャネルはDS0タイムスロットに対応し、回線が高度に規格化されているため、音声・データ環境でのマッピングが容易です。標準的な電話システムでは、この構成により、多数の個別アナログ回線を管理する代わりに、1本のデジタルトランクで多数の同時通話を伝送できます。

この固定チャネルモデルは容量計画を簡素化します。ネットワーク担当者は、同時通話パス数、信号用や特殊用途に予約されたチャネル数、現在のトラフィックに対する回線の適正性を明確に判断できます。バースト容量より決定論的なリソース割り当てが重要なレガシー環境では、この予測可能性が実務上の大きなメリットとなります。

専用回線としての安定した性能

T1デジタルトランクは通常、共有ブロードバンドではなく通信事業者の専用回線として提供されます。帯域幅が確保されサービス特性が明確に定義されているため、遅延の安定性、チャネル性能の一貫性、サービス品質の管理性に優れます。このため、共有IPアクセスによるパケット音声の品質が現在ほど成熟していなかった時代に、企業電話システムに最適な選択肢となりました。

音声の継続性、通話品質の一貫性、事業者管理のサービスレベルを重視する組織にとって、T1は管理が緩やかな代替方式よりも好まれました。回線は物理的・論理的に安定したインターフェースを提供し、確立された通信手法で監視・試験・保守が可能です。多くの場合、事業者・企業管理者の両方にとって運用の不確実性を低減しました。

この安定性から、バックアップや耐障害性設計にもT1が活用されてきました。新しい接続方式が導入された環境でも、フォールバック用途、レガシートランクグループ、一定動作条件下での安定性が求められるサービスパスとしてT1が残されるケースがあります。

PBXおよびレガシー機器との互換性

T1デジタルトランクはPBXや企業音声インフラに深く統合されてきました。多くの企業電話システム、チャネルバンク、アクセスゲートウェイ、通信インターフェースがT1ベースの事業者サービスに接続するよう設計されており、複数世代にわたる企業電話ハードウェアと幅広い互換性を実現しています。

この長い耐用年数が、T1が現在でも重要である理由の1つです。最新技術ではないにもかかわらず、既存機器に適合し、確立されたワークフローを維持し、正常に動作する電話環境を即時にリプレースする必要がないため、T1が継続使用されます。保守負担の大きい分野や段階的な移行プロジェクトでは、この互換性が実務的な価値を持ち続けます。

T1デジタルトランキングが重要となったのは単にデジタル方式だからではなく、企業音声システムに対して、通話パスを規格化・管理可能な状態に保ちながらアナログ回線を超えてスケールアップできる、通信事業者級の整った手段を提供したからです。

T1デジタルトランクのネットワークアーキテクチャ

基本的なT1ネットワークトポロジー

標準的な構成では、顧客側にPBX、ルーター、音声ゲートウェイ、チャネル分割アクセス機器などが配置されます。これらの機器はCSU/DSUまたは統合型T1インターフェースに接続され、加入者線伝送用に信号が調整されます。加入者線は顧客構内から事業者アクセスネットワークに伸び、中央局、デジタルクロスコネクトシステム、広域伝送インフラに接続されます。

事業者側では、音声トランキング、専用線データ、特殊アクセスのいずれに使用されるかに応じ、T1は交換システム、タンデムネットワーク、チャネルバンク、集約プラットフォームに終端されます。音声シーンでは、トランクは企業の通話トラフィックを公衆交換電話網または事業者のデジタル音声プラットフォームに接続します。データシーンでは、他の顧客拠点、マネージドネットワーク、上位サービスノードに接続されます。

このアーキテクチャは、顧客機器、アクセスハンドオフ、事業者伝送を明確なレイヤーに分離するため重要です。障害箇所の切り分けが容易になり、問題がPBX内部、インターフェースレベル、加入者線、または事業者ネットワーク深部のいずれにあるかを、回線全体を単一の不明瞭な接続として扱うことなく特定できます。

顧客構内機器とインターフェースの役割

T1デジタルトランクの使途は、多くの場合顧客構内の機器によって決まります。PBXはT1を利用して着信・発信通話を処理し、CSU/DSUと組み合わせたルーターはWANデータ伝送に使用します。メディアゲートウェイは、レガシーなT1チャネルをSIPセッションに変換し、旧電話インフラから最新のIP通信プラットフォームへの移行を支援します。

旧式の構成ではCSU/DSUが主要な要素であり、信号調整、フレーミング、ループバック試験、回線インターフェース機能を提供します。一部の機器ではこれらの機能がアクセスルーターまたはPBXインターフェースカードに統合されていますが、形態にかかわらず役割は同じです。企業機器と事業者回線の間に規格に準拠したデジタルハンドオフを確立することです。

運用面では、このレイヤーで回線試験、アラーム確認、ステータス検証が実施されることが多いです。T1回線のスリップ、フレーミングエラー、信号断、通話パス異常を診断する際には、ハンドオフポイントの理解が不可欠です。

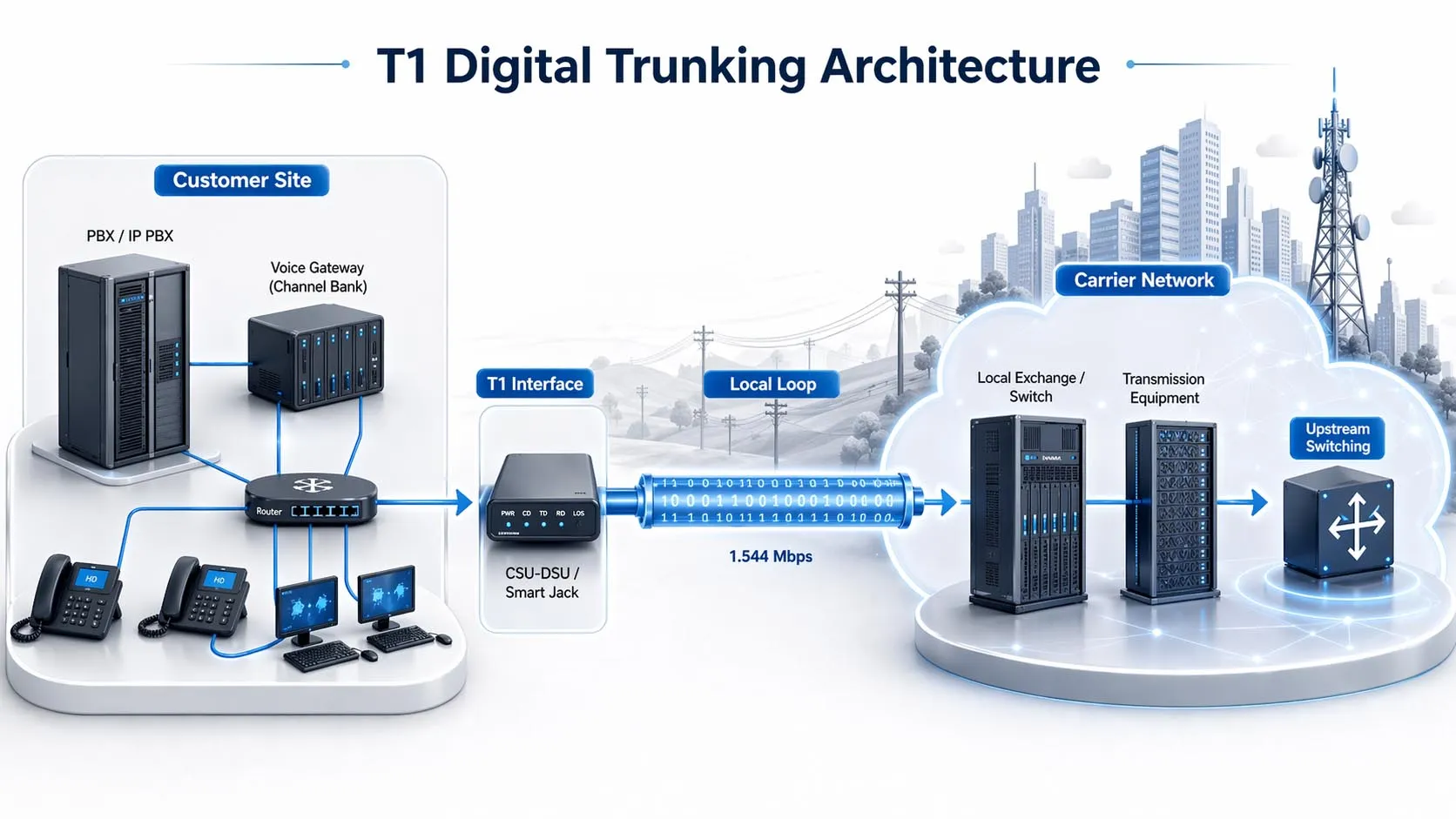

T1ネットワークアーキテクチャは一般的に、顧客機器、T1ハンドオフインターフェース、事業者加入者線、上位交換・伝送インフラで構成されます。

T1デジタルトランクによる音声トラフィックの伝送方法

チャネル分割、フレーミング、シグナリング

T1デジタルトランクは時分割多重（TDM）方式でトラフィックを伝送します。24のDS0チャネルがフレームにインターリーブされ、固定のT1回線速度で送信されます。音声ネットワークでは各DS0が1つの通話パスに対応するため、マルチラインの企業電話システムに適しています。事業者と顧客機器はフレーミングと回線コーディングを一致させ、両端で信号を正しく解釈する必要があります。

レガシーな音声環境では、T1デジタルトランクはCAS（チャネルアソシエイテッドシグナリング、ロブドビットシグナリング）を使用するケースがあり、音声チャネル構造内にシグナリング情報を伝送します。また、T1上のISDN PRIとして提供されるケースでは、23チャネルが音声・データ用、1チャネルがシグナリング用に予約されます。いずれもT1伝送を基盤としますが、呼制御の方式が異なります。

この違いは実際の運用で重要です。一般的なT1デジタルトランクは伝送媒体とデジタルトランク形式を指すのに対し、PRIは多くの企業PBX環境でT1上で実行される特定のシグナリング方式を指します。レガシーシステムを保守する技術者は、回線変更や接続機器のリプレース前に、どのシグナリングモデルが使用されているかを確認する必要があります。

PBXと事業者間の呼ルーティング

T1デジタルトランクに接続されたPBXからユーザーが発信すると、PBXは空きチャネルを選択して事業者側に呼を送信し、事業者ネットワークが公衆網または目的先へルーティングします。着信トラフィックでは逆の処理が行われ、事業者がトランク上に呼を提示し、PBXが正しい内線、ハントグループ、サービスアプリケーションに転送します。

この方式により企業は音声接続を集約できます。各ユーザーや機能に専用アナログ回線を割り当てる代わりに、少数のデジタルトランクに多数の通話パスを集約可能です。これが、T1デジタルトランキングがスケーラブルな企業電話システムの発展に大きく貢献した理由の1つです。

音声アーキテクチャにおけるT1の真の強みは、 rawな速度ではありません。企業システムと事業者ネットワーク間で、信頼性の高い複数の通話チャネルを規格化された形で提供する点にあります。

運用上のメリットと実務的な制限

T1が広く普及した理由

T1デジタルトランキングは、チャネル効率、サービスの予測可能性、通信事業者級の運用管理性を兼ね備えていました。大規模なアナログトランクグループの物理的な煩雑さを低減し、事業者とのデマーケーションを明確にし、PBX拡張のための一貫したプラットフォームを提供しました。データサービスでは、初期の共有アクセス方式よりも特性を把握しやすい専用ポイントツーポイントデジタル接続を実現しました。

もう1つの運用上の強みは、周辺エコシステムの成熟度です。通信事業者、企業の通信担当チーム、保守ベンダーはT1サービスの提供、試験、保守に確立された手順を持っていました。この成熟度により学習コストが低減され、変更管理が保守的でサービス継続性が最新インターフェースの採用より重要な環境で、技術が信頼できるものとなりました。

現代におけるT1の課題

現代のネットワークにおいてT1の最大の制限は帯域幅です。1.544Mbpsの回線速度は現在の基準では低く、24チャネルの規格化された構成も、スケーラブルなIPアクセスによるSIPトランキングと比較すると制約が大きくなります。光ファイバやイーサネットアクセスが普及している地域では、容量単価あたりのコストも新しい伝送方式より高くなる傾向があります。

ライフサイクル面の課題も存在します。多くの地域の事業者はレガシーTDMインフラへの投資を削減し、老朽化したPBXを保有する企業は予備部品、インターフェースカード、保守技術者の確保に課題を抱える場合があります。これはT1が使用不能になるわけではありませんが、長期的な計画が重要であることを意味します。多くの企業は現在、T1を保守対象のレガシーサービス、またはIPベースの通信への移行期における一時的なブリッジとして位置づけています。

それでも廃止に至るまでの経緯は技術的な理由だけでは決まりません。規制上の制約、現場機器との依存関係、支店の環境、段階的なアップグレード中の安定した音声サービス維持の必要性などにより、T1の運用期間が予想より長くなるケースが多く見られます。

T1デジタルトランクの代表的な用途

企業におけるPBX音声トランキング

T1デジタルトランクの最も一般的な用途はPBX音声接続です。企業は多数のアナログトランクを設置することなく、複数の同時着信・発信通話を処理するためにトランクを使用します。オフィス、コンタクトセンター、キャンパス、ホテル、病院、各種施設など、単純なアナログ回線では実現できない通話容量とプロフェッショナルな通話処理が求められる場所で特に重要でした。

チャネルがデジタルインターフェースに集約されているため、T1は規格化された番号計画、呼分配、DIDサービス、企業電話システムの整った拡張にも対応します。多くのレガシーオフィス環境では、現在でもこれがT1トランクの核心的な用途となっています。

支店接続およびレガシーデータリンク

現代のブロードバンドやキャリアイーサネットが普及する前は、T1回線は支店データ接続やプライベートWANリンクとして広く使用されていました。企業は、定義されたサービス特性を持つ専用デジタルアクセスを利用し、遠隔地のオフィスを本社やマネージドネットワークに接続できました。現在ではこうしたデータ用途は減少していますが、旧式のネットワーク設計や既存インフラが稼働する特殊環境では依然として見られます。

一部の移行シナリオでは、T1データ回線がバックアップパス、帯域外管理リンク、最新アクセス方式に対応していない機器のフォールバックサービスとして保持されるケースもあります。運用信頼性、認証上の境界、拠点の制約などによりインフラ更改が遅れる場所では特に顕著です。

産業現場、公益施設、重要インフラ施設

T1デジタルトランキングは、早期にデジタル通信サービスを導入し長周期で保守してきた公益ネットワーク、交通システム、産業施設、その他の重要拠点でも見られます。こうした環境では、T1がPBX、警報通報システム、SCADA関連通信インターフェース、TDM伝送に依存する特殊音声サービスに接続される場合があります。

これらの用途は重要な点を示しています。T1が維持される理由は、新しいIP方式より技術的に優れているからではなく、変更を慎重に管理する必要がある広範な運用システムに統合されているからです。重要施設では、動作が既知で安定したレガシーサービスは、すべての依存関係が完全に理解され移行リスクが許容可能になるまで、稼働し続けることができます。

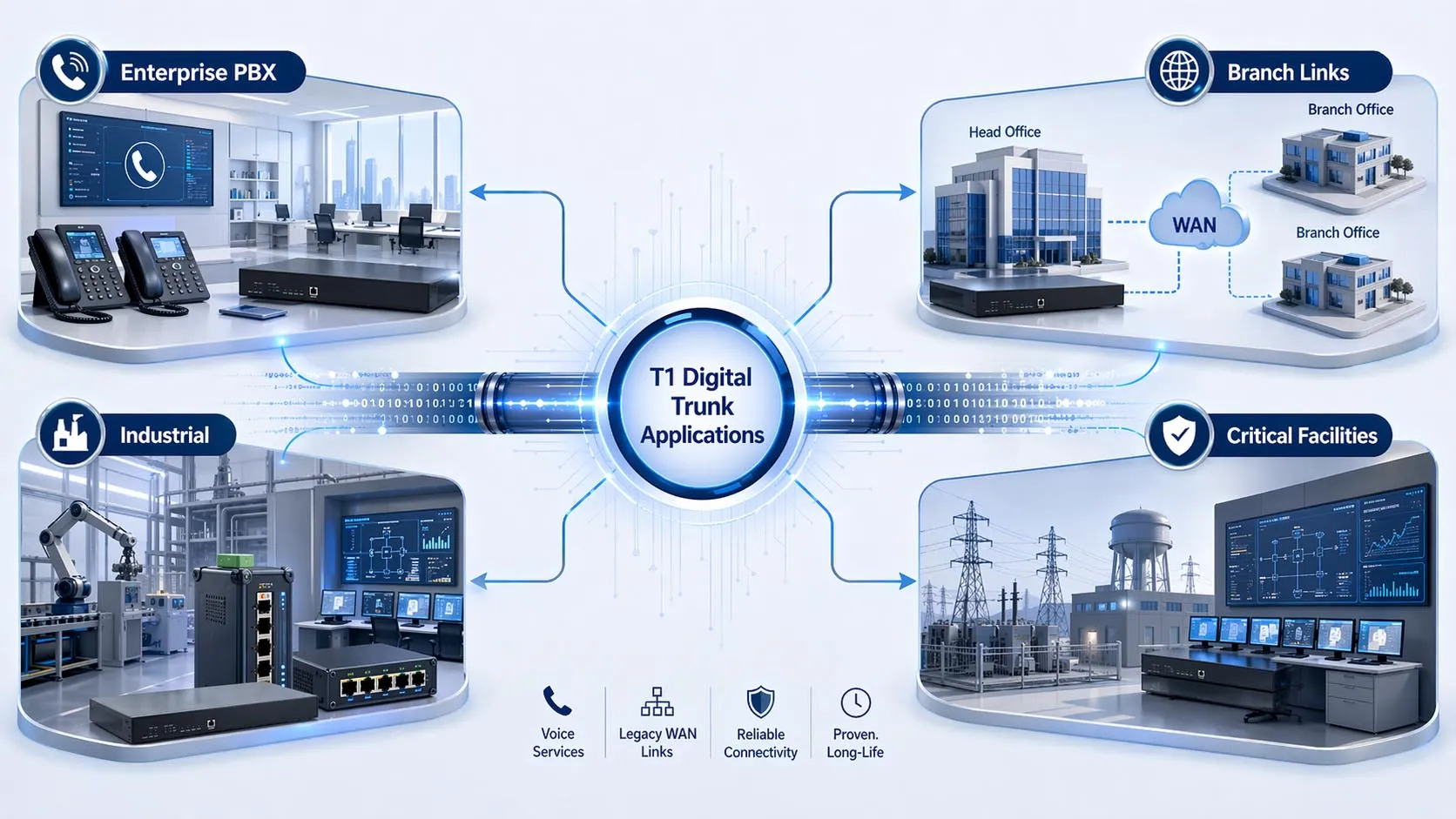

T1デジタルトランクは、企業音声システム、レガシーWAN接続、長寿命の産業・重要施設通信で活用されてきました。

T1デジタルトランクと他方式の比較

T1デジタルトランク vs アナログトランク

アナログトランクと比較すると、T1はチャネル密度が高く、デジタルPBXとの統合がスムーズで、トランクリソースの構造的な把握が容易です。多数の個別アナログ回線を管理する代わりに、企業は複数チャネルを伝送する1本のデジタル設備を管理できます。これによりスケーリングが簡素化され、電話システム全体のプロフェッショナルさが向上します。

小規模または特殊な用途ではアナログトランクが有用な場合もありますが、多数の同時通話パスが必要な組織では効率が低下します。T1は、このスケーリング問題を標準化された方式で解決するため、多くの伝統的な企業音声環境で優先的に選択されるアップグレード先となりました。

T1デジタルトランク vs SIPトランキング

SIPトランキングと比較すると、T1は柔軟性と帯域効率に劣りますが、TDMインターフェースを基盤に構築されたレガシーシステムでは依然として魅力的です。SIPトランキングはIPアクセス上で動作し、弾力的にスケール可能で最新のユニファイドコミュニケーションとの統合が容易で、専用的なレガシー通信ハードウェアへの依存を削減できます。新規導入ではSIPが将来を見据えた選択肢となります。

ただし移行は即時に行えない場合が多いです。T1接続のPBXは、SIPが既存サービスを完全に置き換える前に、インターフェースゲートウェイ、シグナリング変換、ダイヤルプラン調整、運用試験が必要となります。このためT1は多くの移行アーキテクチャに残り、最新化を段階的に実施するためのレガシー基盤として機能します。

まとめ

T1デジタルトランクが今でも重要な理由

T1デジタルトランクは、24チャネルのTキャリア構造を基盤とする専用デジタル通信回線です。企業電話システム、PBXトランキング、専用線データ、長寿命の企業接続において重要な役割を果たしてきました。主な強みは、規格化されたチャネル容量、予測可能な性能、レガシー機器との広い互換性、理解が進んだ運用モデルです。

現在では新規導入の大半がIPベースの新しいサービスで占められていますが、レガシーPBX、重要インフラ、段階的な移行戦略が残る場面ではT1は依然として重要です。技術者、システムインテグレーター、運用チームにとってT1の理解は価値があります。多くの実環境ネットワークが、一括ではなく段階的にT1に依存・支援・移行しているためです。

よくある質問

T1デジタルトランクは何チャネルの音声をサポートしますか？

標準T1は24のDS0チャネルを提供します。従来の多くの音声用途では、CAS使用時に最大24系統の同時音声パスを利用可能です。T1上のPRI構成では、1チャネルがシグナリング用、23チャネルが実トラフィック用として利用可能となります。

実際に利用可能な通話数は、シグナリング方式とサービス設定に依存します。このため担当者は、設計判断を行う前に、回線が標準チャネル分割T1、PRIサービス、または事業者の特殊提供サービスのいずれとして構成されているかを確認する必要があります。

T1デジタルトランクとISDN PRIは同じですか？

厳密には異なります。T1は基盤となるデジタル伝送形式と回線構造を指すのに対し、PRIはT1回線上で動作可能な特定のシグナリング・サービスモデルです。つまりPRIは多くの場合T1伝送を使用しますが、すべてのT1デジタルトランクがPRIとして設定されているわけではありません。

この違いは、機器のリプレースや呼制御のトラブルシューティングにおいて重要です。2つのサービスがいずれも「T1」と俗称されていても、使用するシグナリング方式とインターフェースの仕様が異なる場合があります。

T1デジタルトランクに一般的に接続される機器は何ですか？

代表的な接続機器には、PBX、アクセスルーター、CSU/DSU、メディアゲートウェイ、チャネルバンク、事業者デマーケーション機器があります。音声環境ではT1はPBXまたはゲートウェイに終端されることが多く、データ環境ではルーターまたはその他のWANアクセスプラットフォームに終端されます。

移行プロジェクトではメディアゲートウェイが特に一般的です。既存システムの即時な全面リプレースを必要とせず、T1ベースのレガシー音声チャネルをSIPなどのIP通信プラットフォームにブリッジできるためです。

現在でもT1デジタルトランキングは使用されていますか？

はい、主にレガシー環境、移行期環境、特殊環境で使用されています。新規導入では柔軟性と容量の面からSIPトランキング、キャリアイーサネット、光ファイバベースのサービスが優先されます。それでも旧式PBX、農村部拠点、重要施設、機器依存関係により迅速な移行が困難なネットワークでは、T1は稼働し続けています。

継続使用の理由は、現代的な帯域要件ではなく運用実態に基づくことがほとんどです。稼働時間、互換性、計画的な移行が最新アクセス技術の即時採用より重要な場面では、安定したレガシー回線は価値を持ち続けます。
